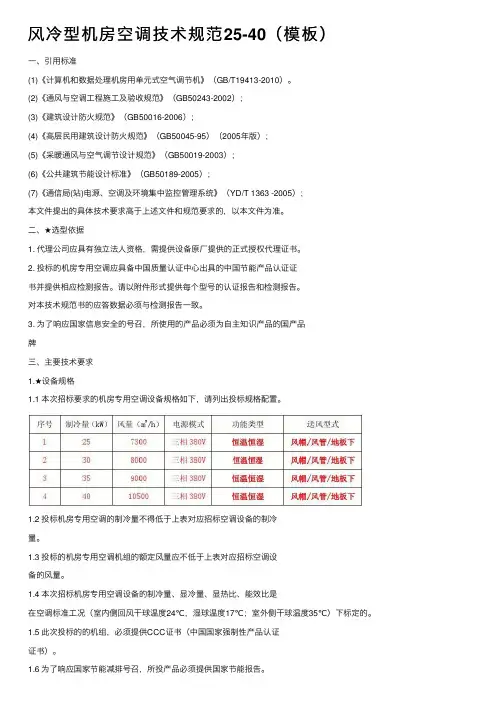

一、引用标准(1)《计算机和数据处理机房用单元式空气调节机》（GB/T19413-2010）。
(2)《通风与空调工程施工及验收规范》（GB50243-2002）；(3)《建筑设计防火规范》（GB50016-2006）；(4)《高层民用建筑设计防火规范》（GB50045-95）（2005年版）；(5)《采暖通风与空气调节设计规范》（GB50019-2003）；(6)《公共建筑节能设计标准》（GB50189-2005）；(7)《通信局(站)电源、空调及环境集中监控管理系统》（YD/T 1363 -2005）；本文件提出的具体技术要求高于上述文件和规范要求的，以本文件为准。
二、★选型依据1. 代理公司应具有独立法人资格，需提供设备原厂提供的正式授权代理证书。
2. 投标的机房专用空调应具备中国质量认证中心出具的中国节能产品认证证书并提供相应检测报告。
请以附件形式提供每个型号的认证报告和检测报告。
对本技术规范书的应答数据必须与检测报告一致。
3. 为了响应国家信息安全的号召，所使用的产品必须为自主知识产品的国产品牌三、主要技术要求1.★设备规格1.1 本次招标要求的机房专用空调设备规格如下，请列出投标规格配置。
1.2 投标机房专用空调的制冷量不得低于上表对应招标空调设备的制冷量。
1.3 投标的机房专用空调机组的额定风量应不低于上表对应招标空调设备的风量。
1.4 本次招标机房专用空调设备的制冷量、显冷量、显热比、能效比是在空调标准工况（室内侧回风干球温度24℃，湿球温度17℃；室外侧干球温度35℃）下标定的。
1.5 此次投标的的机组，必须提供CCC证书（中国国家强制性产品认证证书）。
1.6 为了响应国家节能减排号召，所投产品必须提供国家节能报告。
2.★主要技术性能2.1 投标的机房专用空调机组额定制冷量：机组制冷量满足技术要求。
请投标方提供各机组的制冷量和显冷量（kW）并提供EER数据的权威来源。
2.2 投标的机房专用空调机组的应具备高能效比，要求投标产品能效比（EER）≥3.0。
请投标方应答各型号的具体EER数值并提供EER数据的权威来源。
2.3 投标的机房专用空调应具备高显热比。
要求显热比（显冷量/总冷量）>0.85。
请投标方应答具体数值。
2.4 投标的机房专用空调应在-20/-35℃～45℃的室外环境温度范围内保证正常制冷。
2.5 要求整机连续运行设计寿命不小于10年。
请投标方应答具体数值。
3.机组主要部件要求3.1 压缩机3.1.1压缩机类型：请投标方说明压缩机类型。
3.1.2压缩机品牌：压缩机必须采用高效可靠的压缩机，必须为世界知名品牌压缩机，例如COPELAND（谷轮）、DANFOSS（丹佛斯）等。
压缩机的噪声等级应达到行业标准的要求，同时压缩机应可以在现场安装维修。
3.1.3压缩机总输入功率（kW）。
请投标方应答具体型号及数值。
3.2 室内机3.2.1室内风机3.2.1.1应采用知名品牌的AC/EC直联风机，不接受皮带传动的送风型式，请列出投标各机型采用的风机品牌及型号。
3.2.1.2空调风机台数。
请投标方说明。
3.2.1.3总风量（m3/h），需满足1.1之要求，请投标方说明。
3.2.1.4机外静压值（Pa）风帽上送风30Pa（根据实际情况在25~50Pa之间选择），风管送风100Pa（根据实际情况在80~250Pa之间选择），地板下送风75Pa（根据实际情况在60~200Pa之间选择）请投标方应答具体的风压数值。
3.2.1.5风机总功率（kW），请投标方应答具体数值。
3.2.1.6风机电机轴承的使用寿命大于10万小时，请投标方应答具体数值。
3.2.2加湿器3.2.2.1应采用带自动冲洗功能的电极式加湿器，其加湿罐应可拆卸，可调节，可单独更换电极。
3.2.2.2加湿量（kg/h）需满足如下要求，请投标方应答具体数值。
3.2.3加热器3.2.3.1投标产品应采用正温度系数的PTC陶瓷套铝翅片电加热器。
3.2.3.2电加热器应采用三相平衡设计（三相380V供电机组）。
3.2.3.3电加热器应配备超温保护。
3.2.3.4加热量（kW）应满足如下要求，请投标方应答具体数值。
3.2.4膨胀阀应采用热力膨胀阀/电子膨胀阀。
请投标方提供各机型膨胀阀品牌、型号。
3.2.5蒸发器3.2.5.1蒸发器形式：30kW以下机型采用“/”型、“V”型、“A”型蒸发器，30kW以上机型需采用“V”型、“A”型蒸发器。
请投标方提供各机型蒸发器型式。
3.2.5.2应采用铜管套冲缝型亲水铝翘片式蒸发器盘管。
3.2.5.3应具备较大的迎风面积和蒸发面积（㎡）。
3.2.6空气过滤器3.2.6.1过滤器过滤网效率为30％，以美国Ashrae 52/76,Eurovent 4/5 为规范，阻尘值90％（EU4标准）。
3.2.6.2★25kW及其以上制冷量的机组的空气过滤器应采用贴合蒸发器式设计，有效提高过滤面积，并易于抽出更换。
3.2.7空气压差开关3.2.7.125kW及以上机组应配备空气压差开关。
3.2.8室内机外型尺寸3.2.8.1室内机型式、具体尺寸（宽x深x高mm）及占地面积（㎡）不大于如下数值：3.2.8.2室内机应可以100%全正面维护。
3.3 室外机3.3.1室外冷凝器3.3.1.1请列出投标的室内机和室外机匹配关系表。
3.3.1.2空调器的构件和材料的镀层和涂层外观应良好。
3.3.1.3室外部分应有良好的耐气候性能，室外机安装支架应具有防腐性能。
3.3.1.4满足室外最高45℃散热需求。
3.3.2室外风机3.3.2.1应采用国际知名品牌风机，请列出室外风机品牌（不接受国产品牌风机）。
3.3.2.2风机叶片应为全金属材质。
3.3.2.3室外冷凝器风机风量（m3/h），请投标方应答具体数值及风机数）。
3.3.2.4室外风机安装功率（kW），请投标方应答具体数值。
3.3.2.5冷凝器风机应采用无极全调速方式，可根据冷凝压力自动调节。
3.3.2.625kW及以上机组匹配室外机的风机叶片应采用猫头鹰锯齿式设计，有效降低噪音。
3.3.3室外机外形尺寸及安装3.3.3.1室外机具体尺寸（宽×深×高mm）及占地面积（㎡），请投标方应答具体数值。
3.3.3.2室外机需有一定的防污能力。
3.3.3.3室外机需可兼容卧式（向上吹风）和立式（水平吹风）安装方式。
3.4 控制系统性能3.4.1温度控制精度：空调器在正常使用条件下，室内温度控制范围18℃～30℃，温度调节精度应可达到设定点±1℃。
温度波动超限发出远程报警信号。
3.4.2相对湿度控制精度：空调器在正常使用条件下，室内相对湿度控制范围40%～70%，控制精度应可达到设定点±5%。
3.4.3温湿度控制方式：模糊控制/PID控制。
3.4.4显示器：空调设备的控制系统应为全中文显示板/触摸屏。
能按照设定的温度要求进行自动调节，显示工作状态，能储存并显示不少于200条历史告警信息，不接受代码显示告警信息的显示器。
3.4.5监控接口配置：应配置有RS485监控接口，并标配/可选配TCP/IP监控接口。
可提供本地和远端两种控制模式，自动进行启停切换和数据保存，具有工作状态、报警信号远端传送和控制功能。
具有设备运行参数的设置及智能判断功能，对于超常规的参数设置（错误命令）能自动拒绝。
且应具有良好的电气隔离（信号端子对地承受直流电压500V、1分钟不击穿或闪烁）。
并免费提供通讯协议。
3.4.6具备可设置群控功能，可设置群组内的机组备份、轮巡、避免竞争运行等功能。
3.4.7具有故障智能检测、诊断功能。
3.4.8空调机应预留火灾、烟感等报警以及与其它安全器件联锁接口。
3.5 电气性能3.5.1空调机全部元器件的正常工作电压范围应不小于220V/380±10%，超出此电压范围自动保护，电压恢复到此范围自动启动。
3.5.2具备断电记忆功能，并能在电源恢复正常时自动启动（自动启动应恢复到停机前设定的状态）。
3.5.3空调机应具备延时启动（启动时间可设定）功能，可设置的延时最长应不小于240秒。
3.5.4电磁兼容性应符合下列要求：I IEC61000-4 Electromagnetic compatibility (EMC) Part4:Testing and measurement techniquesII IEC61000-3-2-2000 Electromagnetic compatibility (EMC) - Part 3-2: Limits - Limits for harmonic current emissions(equipment input current <= 16 A per phase)III IEC61000-3-4-1998 Electromagnetic compatibility (EMC)-Part 3-4: Limits-Limitation of emission of harmonic currents inlow-voltage power supply systems for equipment with ratedcurrent greater than 16A3.6 告警及保护功能3.6.1具有风扇防堵转功能。
空调室外机一旦发生风扇堵转时，空调自动保护停机，避免电气火灾发生。
3.6.2制冷系统高压、低压告警。
3.6.3气流故障告警。
3.6.4加湿器故障告警。
3.6.5滤网堵塞告警。
3.6.6电源故障告警。
3.6.7电加热高温保护。
3.6.8压缩机过流保护。
3.6.9配备漏水传感器并具备溢水告警。
3.7 安装特性3.7.1请提供冷媒管接口规格（外径及壁厚）。
3.7.2请提供各投标设备的电缆规格。
3.7.3室内机与室外机安装的水平最大距离应不小于50米。
3.7.4室内机与室外机安装的垂直最大距离应分别不小于20m（冷凝器在室内机上方时），不小于5m（冷凝器在室内机下方时）。
3.8 标志和包装3.8.1每台空调机应有耐久性铭牌固定在明显部位，铭牌的尺寸和技术要求应符合GB/T 13306的规定。
铭牌上应标示制造厂的名称、产品型号和名称、主要技术性能参数（制冷量、制热量、制冷剂代号、电压、频率、相数等信息）、产品出厂编号、制造年月等信息。
3.8.2机组上应有标明运行状态的标志，如通风机旋转方向的箭头、指示仪表和控制按钮的标记等。
3.8.3机组出厂时应随设备带、产品合格证、用户手册、接线图、装箱单等。
3.8.4机组在包装前应进行清洁处理。
制冷量小于20 kW 的空调机应充注额定量制冷剂，采用快速接头安装，并带5m室内外机连接管，满足现场快速安装要求；制冷量大于或等于20 kW 的空调机需充人干燥氮气并保压，压力控制在0.03^-0. 1 MPa表压范围内。
