楼宇自控控制点表及接口要求

楼宇自控系统控制配合方案楼宇自控系统监控内容及受控设备所需接口和协议要求一、空气处理机组：（1）回水阀执行器接口要求: 水阀执行器24AC供电，0~10V DC控制信号，0~10V DC 反馈信号。

（2）对开多叶调节风阀须为单杆连动风阀，且单杆转动轴须伸出阀体120mm~150mm，连杆机构在阀体内侧，机组的新风侧须安装连动风阀。

三、普通送排风机/送风机：四、潜污泵、补水泵：五、消防类设备：（排烟风机、消火栓泵、喷淋泵等）六、带变频器的机电设备：（冷冻水泵、冷却塔风机、冷冻水泵等）1.动力控制柜要求：七、冷水机组：八、公共照明、景观照明：九、电梯：十、扶梯：1)开关量输出，即BAS系统提供给相关专业的开关量信号，BAS系统提供通断控制，即电气控制箱向BA系统提供远程控制接点，BA系统对其进行远程通断闭合控制。

电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

2)开关量输入，即相关专业提供给BAS系统的开关量信号，要求为无源接点，接点独立，不与其他系统共用。

也就是电气设备控制箱，为BA系统提供运行状态、故障状态和手自动切换状态三对接点。

接点性质为无缘干接点。

接口制作建议：•启停：BA CP箱提供一对常开触点接入电控箱，通过通断控制来实现设备的远程开关。

电气设备控制箱的二次控制回路提供远程闭合控制接点。

•设备运行状态：从电控箱主接触器引出一对常开辅助触点接入CP箱。

•设备故障报警：从电控箱热继电器引出一对常开辅助触点接入CP箱。

•手自动转换：从电控箱拨盘开关取空触点接入CP箱。

进入CP箱的所有信号线接点必须为无源常开干触点，否则应采用中间继电器隔离八、机组部分：1.传感器要求：冷热源机房需要安装部分管道传感器如液体温度、液体压力、水流开关及流量计等，需要暖通单位协助开孔焊接连接件。

2.执行器要求：（1）制冷机组及冷却塔位置的电动开关蝶阀可在楼控控制器提供的开关量信号下进行开、关控制，并可提供蝶阀开关反馈功能。

前言：楼宇自控系统接触的越来越多了，施工难度相对其他子系统来说比较难，涉及的专业比较多，需要协调的事情也多，那么和其他机电专业有那么工作面需要对接呢？正文：楼宇自控系统作为智能化大楼内一个重要的组成系统，其实现自身的功能已经比较成熟和完善，但在系统实施过程中，经常由于接口问题而导致系统的最终功能不完善，丢项、甩项等事情经常发生。

由于接口的问题牵扯的面比较多，涉及到工程实施中的暖通、给排水、变配电等多个专业，因此在工程的前期将接口问题进行明确，非常必要。

以下是我们在楼控系统中需要重点关注的接口需求项:一、空调机组、新风机组等动力柜的接口要求：1.远程启停控制点（一般由楼控专业提供24VAC电压信号）2.运行状态点（交流接触器无源常开触点）3.故障状态（热继电器无源常开触点）4.手自动状态点（手自动转换按钮无源常开触点）如有变频的情况下，还需动力控制柜变频器单元提供：1.频率信号反馈点（0-10VDC）2.变频远程控制点（0-10VDC）3、变频频率4、变频器控制此部分重点和配电箱厂家沟通配合二、空调/新风机组盘管水阀，加湿阀需满足下列要求：1.其控制信号是标准的0~10V或4~20mA信号2.比例积分阀提供阀门反馈信号，其信号是标准的0~10V或4~20mA信号3.厂家需提供准确的驱动器接线图三、送、排风机组，排烟兼排风机组，补风机组等动力柜接口要求：1.远程启停控制点（一般由楼控专业提供24VAC电压信号）2.运行状态点（交流接触器无源常开触点）3.故障状态（热继电器无源常开触点）4.手自动状态点（手自动转换按钮无源常开触点）四、给排水系统接口要求生活给水泵组自带控制柜等附件，要求每个泵组动力控制柜提供以下运行信号：1.远程启停控制点（一般由楼控专业提供24VAC电压信号）2.运行状态点（交流接触器无源常开触点）3.故障状态（热继电器无源常开触点）4.手自动状态点（手自动转换按钮无源常开触点）变频装置：5.变频器运行指示信号，变频器故障报警信号五、冷热源系统、变配电监控系统、电梯系统等楼宇自控系统对以上各子系统一般进行只监不控，通过网关的形式来监测各子系统运行状态等，这些第三方系统需提供给楼宇自控开放式协议通讯接口，如BACNET或MODBUS、OPC等接口形式，楼宇自控系统通过网关监视其内部参数。

楼宇自控系统功能说明及接口要求一、BA系统监控的范围：本方案BA系统监控的范围包括：地下室、一到五层。

二、BA系统监控对象：监控对象包括：给排水系统：地下室集水井、排污泵、生活水泵送排风系统：地下室送风机、送/排风机、排烟送/排风机（双速）、CO浓度冷热源系统：冷水机组、冷冻水泵、冷却水泵、冷却塔。

空调通风系统：新风机、空调机、全热交换器三、BA系统的功能实现1、给排水系统➢给排水系统监控点如下：●排污泵运行状态（DI）●排污泵故障状态（DI）●集水井超高液位状态（DI）●生活水泵运行状态（DI）●生活水泵故障状态（DI）➢排污泵状态监测：排污泵自带强电自控箱，根据液位自动启停，因此，BA系统只监不控。

监测排污泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。

当排污泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

➢集水井超高液位监测：监测集水井超高液位状态，在软件平台上面以动态图形效果实时显示。

当排污泵故障，现场切到自动，导致集水井液位超高的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

➢生活水泵状态监测：生活水泵自带强电自控箱，根据供水压力自动启停、变频控制，因此，BA系统只监不控。

监测生活水泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。

当生活水泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

2、送排风系统➢送/排风机监控点如下：●送/排风机启停控制（DO）●送/排风机运行状态（DI）●送/排风机故障状态（DI）●送/排风机手自动状态（DI）➢送/排风机控制：启停控制：根据介休文化广场的运营时间表，设计院设定的换气次数要求，设定启停时间段自动对介休文化广场的送/排风机进行启停控制。

节省能源、降低人力成本。

时间表可以在操作界面上随时修改。

与地下室一氧化碳浓度传感器联动，在一氧化碳浓度超标的时候，开启送/排风机将室内污浊空气排至室外，确保介休文化广场地下室的空气清新度。

楼宇自控系统功能说明及接口要求一、BA系统监控的范围：本方案BA系统监控的范围包括：地下室、一到五层。

二、BA系统监控对象：监控对象包括：给排水系统：地下室集水井、排污泵、生活水泵送排风系统：地下室送风机、送/排风机、排烟送/排风机（双速）、CO浓度冷热源系统：冷水机组、冷冻水泵、冷却水泵、冷却塔。

空调通风系统：新风机、空调机、全热交换器三、BA系统的功能实现1、给排水系统➢给排水系统监控点如下：●排污泵运行状态（DI）●排污泵故障状态（DI）●集水井超高液位状态（DI）●生活水泵运行状态（DI）●生活水泵故障状态（DI）➢排污泵状态监测：排污泵自带强电自控箱，根据液位自动启停，因此，BA系统只监不控。

监测排污泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。

当排污泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

➢集水井超高液位监测：监测集水井超高液位状态，在软件平台上面以动态图形效果实时显示。

当排污泵故障，现场切到自动，导致集水井液位超高的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

➢生活水泵状态监测：生活水泵自带强电自控箱，根据供水压力自动启停、变频控制，因此，BA系统只监不控。

监测生活水泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。

当生活水泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

2、送排风系统➢送/排风机监控点如下：●送/排风机启停控制（DO）●送/排风机运行状态（DI）●送/排风机故障状态（DI）●送/排风机手自动状态（DI）➢送/排风机控制：启停控制：根据介休文化广场的运营时间表，设计院设定的换气次数要求，设定启停时间段自动对介休文化广场的送/排风机进行启停控制。

节省能源、降低人力成本。

时间表可以在操作界面上随时修改。

与地下室一氧化碳浓度传感器联动，在一氧化碳浓度超标的时候，开启送/排风机将室内污浊空气排至室外，确保介休文化广场地下室的空气清新度。

BA接口要求关于楼控系统与其系统配合要求一.楼控系统与其监控设备接口要求冷冻水泵、冷却水泵、冷水机组、冷却塔风机、空调机组、新风机组、诱导风机、双速风机、热交换机、送风机、排风机、电热风幕：1.每个设备的动力盘或控制盘应向楼宇自控系统提供一个反映该设备运行状态的干触点(触点闭合表示设备运行，触点断开表示设备停止)，一个反映该设备自动状态的干触点(触点闭合表示设备在自动状态，只能远方控制；触点断开表示设备在手动状态，只能本地控制)，一个反映该设备故障报警的干触点(触点闭合表示设备故障报警，触点断开表示设备正常)，经与设计院沟通后，诱导风机、电热风幕部分无预留故障报警点；同时应接受楼宇自控系统提供的一个干触点(触点容量为220VAC/3A, 触点闭合表示楼宇自控系统远方启动该设备，触点断开表示楼宇自控系统远方停止该设备),以便楼宇自控系统对其进行远方控制，并将上述接口点接到专用的接线端子上。

设备如有变频控制器，还需要向楼宇自控系统提供一个反映该变频器频率的模拟输入信号（提供0~10VDC模拟输入，并线性对应变频器的频率0~50HZ），同时接受楼宇自控系统提供的模拟输出信号(提供0~10VDC模拟输出, 并线性对应变频器的频率0~50HZ)以便控制变频器。

2.空调机组及新风机组的新风阀门及回风阀门订货要求：阀门的轴应伸出表面80毫米以上，直径应在10~18毫米之间，以方便楼宇自控系统的新风阀门及回风阀门驱动器的安装及控制。

排污泵：3.每个设备的动力盘或控制盘应向楼宇自控系统提供一个反映该设备运行状态的干触点(触点闭合表示设备运行，触点断开表示设备停止)，一个反映该设备自动状态的干触点(触点闭合表示设备在自动状态，只能远方控制；触点断开表示设备在手动状态，只能本地控制)，一个反映该设备故障报警的干触点(触点闭合表示设备故障报警，触点断开表示设备正常)，并将上述接口点接到专用的接线端子上。

同时应接受楼宇自控系统提供的一个干触点(触点容量为220VAC/3A, 触点闭合表示楼宇自控系统远方启动该设备，触点断开表示楼宇自控系统远方停止该设备),以便楼宇自控系统对其进行远方控制，并将上述接口点接到专用的接线端子上。

楼宇设备自控系统（BAS）硬件要求1.一般要求A. BAS须利用高速数据通讯网络为系统提供讯息传送。

与此数据通讯网络连接的设备有直接数字式控制器(DDC)和操作员工作站(WORKSTATION)。

上述DDC分站须设置在各层之机电房或弱电房内，以太网交换机须设于弱电房或机房内，操作员工作站则设于地库一层中控室内。

B. 系统通讯网络速度不低于10Mbps传送速度。

C.D. 承包单位须提供包括任何需要一并安装之其它设备及接口设备以使工作站达到所定的效能。

而有关之工作站机柜，须配合现有之设备布置而制造，有关之费用亦包括在合约之内。

E. 系统网络须交接能源管理系统、变配电智能监控系统等的网络数据信号，以获得其数据参数提供监察及控制功能。

所有有关硬件及软件均包括在本合约内，本承包单位须协调有关分包单位以完整交接事宜。

2.系统容量本承包单位提供之系统须满足日后系统扩展用。

上述之扩展须无需另增传输电缆，分站，改变传感器或控制器，也不需要废弃或更换基本系统的任何部件。

即使日后扩容量高出预留扩容量亦只须增加DDC数量，不会影响整个系统结构。

系统的扩容量能增设不少于15%备用输入及输出连接口以满足日后有需要额外增加的监控点。

3.数据通讯网络系统A. 通讯网络须具有本规格说明书其它章节所提及的运行速度和网络特性为所规定的系统监控功能服务。

B. 网络控制器与工作站间的数据传输必须利用UTP-6电缆以TCP/IP协议传输。

网络控制器与现场DDC的数据传输必须使用总线传输。

C. 数据通讯网络系统须连续有效的对系统数据通讯提供可靠的监督。

不得使用被动的取决于讯号激发的搜索系统。

D. 任何通讯网络之中断或停止须被探测到并当作“故障”通知和显示于操作员工作站上，连同发生故障的时间，故障地址一并打印出来。

4.数字传输在系统上传输的BAS讯息须为纯数字方式，有关接点状态，指令指示（点整定调整，起动／停止，等），线路状态和其它条件的数据均须由不同的编码组成而不应取决于实际测得的脉冲间的时间。

楼宇自控系统第三方接口预留要求一、配电箱、信号预留要求：1. 楼宇自控现场DDC箱供电电源预留要求：➢配电箱预留电源接线端子（火线、零线、地线）。

➢配电箱预留楼宇自控系统供电电源的220V AC 10A电源单独引入接线端子。

➢楼宇自控系统使用的电源应取自同一相（比如A相），并且与所供回路同相。

2. 暖通设备接口：➢风机运行状态信号：要求提供风机二次控制回路接触器常开无源辅助触点信号接线端子（排风兼排烟机组为风机低速控制信号）。

➢风机手/自动状态信号：要求提供风机二次控制回路手/自动切换常开无源辅助触点信号接线端子（排风兼排烟机组为风机低速控制信号）。

➢风机故障状态信号：要求提供风机控制回路过热保护热继电器常开无源辅助触点信号接线端子（排风兼排烟机组为风机低速控制信号）。

➢风机启停控制信号：要求风机控制电路可接收AC 24V 中间继电器辅助触点信号控制设备启停（排风兼排烟机组为风机低速控制信号）。

3. 给排水接口：➢水泵运行状态信号：要求提供水泵二次控制回路接触器常开无源辅助触点信号接线端子。

➢水泵手/自动状态信号：要求提供水泵二次控制回路手/自动切换常开无源辅助触点信号接线端子。

➢水泵故障状态信号：要求提供水泵控制回路过热保护热继电器常开无源辅助触点信号接线端子。

➢水泵启停控制信号：要求水泵控制电路可接收AC 24V 中间继电器辅助触点信号控制设备启停。

4. 给排水（变频控制）接口：➢水泵变频运行状态信号：要求提供水泵二次控制回路接触器常开无源辅助触点信号接线端子。

➢水泵变频手/自动状态信号：要求提供水泵二次控制回路手/自动切换常开无源辅助触点信号接线端子。

线端子。

➢水泵变频启停控制信号：要求水泵控制电路可接收AC 24V 中间继电器辅助触点信号控制设备启停。

➢水泵变频频率比例控制信号：要求水泵频率比例控制可接收0～10V DC信号实现频率比例控制。

➢水泵变频频率反馈信号：要求水泵控制回路提供0～10V DC频率反馈信号。

机电设备监控系统作为智能化建筑的一个重要组成系统，为保障机电监控系统的有效、可靠实施，为保障各被监控对象的可靠接入，做到不丢项、甩项,从而使系统能完善地接入，做到对各设备的及时、有效的实时监控。

机电设备监控系统牵扯的面比较广，涉及到工程实施中的暖通、给排水、电气、变配电、智能照明、电扶梯等多个专业,因此在工程的前期将接口的问题进行明确，这样，可以在工程的前期、在设备定货之前就提出明确的接口要求，从而可以实现以下两方面功能：1、明确各方的责任及工作内容，避免出现问题时，有关方互相扯皮；2、明确系统实现设计的全部功能，避免资金的浪费。

需纳入BA控制的机电设备主要有：1、暖通系统：带全热回收机组、回排风机的定风量空调机、定风量空调机组、单元柱-定风量空调机组、组合式空调机组、带水系统的全热新风换气机、电动开关风阀、电动调节风阀、电动调节水阀、电动风口、水管伴热等；2、冷热源系统：冷水机组、采暖水循环泵（变频）、定压灌补水泵、冷冻水循环泵、冷却循环水泵、冷却塔风机、电动蝶阀、压差旁通阀；3、通风系统：不带水系统的全热新风换气机、送风机、排风机、排风排烟机、风幕机；4、给排水系统：集水泵;5、电/扶梯系统：电梯、扶梯;6、变配电系统：变电室通信管理;7、其他接入通信系统：EPS电源、VRV室外空调、室内机房专用空调、冷水机组、柴油发动机、FAS系统.有经验的项目经理都会在进场后提出一份工作联系单，对于机电设备BA接口做具体要求.一、控制设备电控箱(动力箱及设备自带控制箱)总的控制要求动力箱或设备控制箱内通过接触器或智能型控制器来实现对现场设备的监控。

BA对此类箱内的基本对接要求列出如下：1、机电设备监控系统监测的设备的运行（阀的开关）状态信号应由控制器或接触器的无源辅助触点引出(此接点为无源常开接点）.2、机电设备监控系统监测的设备的故障报警信号均应由热保护继电器的无源辅助触点引出（此接点为无源常开接点)。

楼宇自控系统接口要求
一、排污泵配电箱接口要求
配电箱中提供给BA系统的接点需统一接至端子排，套号码管，粘贴明确标签。

提供给BA系统的接点为单独接点，不与其他系统共用。

配电箱中提供给BA系统的接点需统一接至端子排，套号码管，粘贴明确标签。

提供给BA系统的接点为单独接点，不与其他系统共用。

1、配电箱接口要求：
配电箱中提供给BA系统的接点需统一接至端子排，套号码管，粘贴明确标签。

提供给BA系统的接点为单独接点，不与其他系统共用。

是否暖通提供。

如果暖通提供，BA系统要求如下：
➢电动二通调节水阀：BA系统提供0-10VDC信号对二通调节阀进行开度控制，要求水阀提供0-10VDC开度反馈信号。

另外，BA提供24VAC电源。

➢新风阀和回风阀执行器：BA系统提供0-10VDC信号对新风阀和回风阀执行器进行开度控制，风阀提供0-10VDC开度反馈信号。

另外，BA提供
24VAC电源。

➢如果都弱电方提供，需要暖通配合安装。

四、新风机接口
1、配电箱接口要求：
配电箱中提供给BA系统的接点需统一接至端子排，套号码管，粘贴明确标签。

提供给BA系统的接点为单独接点，不与其他系统共用。

新风机组回水管上设置了1个电动二通调节阀，新风管上设置了1个电动风阀，需确认电动二通调节阀、新风阀执行器是否暖通提供。

如果暖通提供，BA系统要求如下：。

1．楼宇自控系统对相关设备接口的要求楼宇自控系统对相关设备及配电盘、柜的接口的要求：各类开关柜、配电箱（柜）均需提供满足楼宇控需求的配套的接口，具体控制方式可参考以下文本内容。

一、对空调机组、空调机组、新风机组系统接口要求1、风机手/自动状态监视：要求提供控制电路手自动转换开关辅助常开无源干接点信号。

2、风机运行状态监视：要求提供风机控制回路接触器的常开无源辅助干接点信号。

3、风机故障报警监视：要求提供风机控制回路过热保护继电器常开无源干接点信号。

4、风机启停控制：要求在控制电路中有可接收AC 24V的控制信号的继电器线圈接点。

2．1、非变频泵控制要求a.水泵手/自动状态监视：要求提供控制电路手自动转换开关辅助常开无源干接点信号。

b.水泵运行状态监视：要求提供水泵控制回路主接触器常开辅助无源干接点信号。

c.水泵故障报警监视：要求提供水泵控制回路热保继电器常开无源干接点信号。

d.水泵启停控制：要求在控制电路中提供可接收AC 24V控制信号的继电器线圈接点。

2、2、冷却塔a.冷却塔手/自动状态监视：要求提供冷却塔风机控制电路手自动转换开关辅助无源常开干接点信号。

b.冷却塔运行状态监视：要求提供冷却塔风机控制回路主接触器常开辅助无源干接点信号。

c.冷却塔故障报警监视：要求提供冷却塔风机控制回路热保继电器常开无源干接点信号。

d.冷却塔启停控制：要求在控制电路中提供可接收AC 24V控制信号的继电器线圈接点。

二、给排水系统接口要求1、生活给水泵a.生活变频泵手/自动状态监视：要求提供控制电路手自动转换开关辅助常开无源干接点信号。

b.生活变频泵运行状态监视：要求提供水泵主接触器常开辅助无源干接点信号。

c.生活变频泵故障报警监视：要求提供水泵热保继电器常开无源干接点信号。

d.生活变频泵控制信号：要求提供水泵变频器可接收控制开关点信号。

e.生活变频泵变频控制：要求变频泵控制的变频器可以接受DC 0-10V变频控制信号。

xxxxxx项目楼宇自控系统与第三方设备的接口要求1 楼宇自控系统对普通送排风机的动力箱接口要求楼宇自控系统控制对单台送排风机的动力箱中，应给楼宇自控系统提供如下接口：1、运行状态: 要求为无源干触点常开信号，即停止时为开路，运行时为闭和的信号;2、故障状态：要求为无源干触点常开信号，即：正常时为开路，故障报警时为闭和的信号；3、手/自动状态：要求为无源干触点常开信号，即：手动（本地）及停止模式时为开路，自动(远程)模式时为闭和的信号；4、启停控制点：每个机电设备的启停控制点为一个，即：我方给予闭和信号设备即刻运行，撤除该闭和信号设备即刻停止，无须自锁、互锁回路5、动力箱中应给楼宇自控系统提供220V交流电源，并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上，并注明线号及功能。

2 楼宇自控系统对单台生活水泵、潜污泵、冷热水泵动力箱等接口要求楼宇自控系统控制对单台变频生活水泵的动力箱中，应给楼宇自控系统提供如下接口:1、运行状态：要求为无源干触点常开信号,即停止时为开路，运行时为闭和的信号;2、故障状态: 要求为无源干触点常开信号，即：正常时为开路，故障报警时为闭和的信号；3、变频频率反馈信号：要求提供0-10V电压或0—20mA电流信号作为频率反馈信号给DDC；4、动力箱中应给楼宇自控系统提供220V交流电源,并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上，并注明线号及功能。

楼宇自控系统控制对单台潜污泵的动力箱中，应给楼宇自控系统提供如下接口：1、运行状态：要求为无源干触点常开信号，即停止时为开路，运行时为闭和的信号；2、故障状态：要求为无源干触点常开信号，即：正常时为开路，故障报警时为闭和的信号；3、动力箱中应给楼宇自控系统提供220V交流电源，并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上,并注明线号及功能。

楼宇自控系统控制对单台冷热水泵的动力箱中，应给楼宇自控系统提供如下接口：1、运行状态：要求为无源干触点常开信号，即停止时为开路，运行时为闭和的信号;2、故障状态：要求为无源干触点常开信号，即:正常时为开路,故障报警时为闭和的信号；3、手/自动状态：要求为无源干触点常开信号，即:手动（本地）及停止模式时为开路,自动（远程）模式时为闭和的信号；4、启停控制点：每个机电设备的启停控制点为一个，即：我方给予闭和信号设备即刻运行，撤除该闭和信号设备即刻停止，无须自锁、互锁回路，5、动力箱中应给楼宇自控系统提供220V交流电源，并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上,并注明线号及功能.3 楼宇自控系统对单路照明动力箱接口要求楼宇自控系统控制对单路照明的动力箱中，应给楼宇自控系统提供如下接口：1、运行状态：要求为无源干触点常开信号，即停止时为开路,运行时为闭和的信号；2、手/自动状态：要求为无源干触点常开信号,即：手动（本地）及停止模式时为开路，自动（远程）模式时为闭和的信号；3、启停控制点:每个机电设备的启停控制点为一个，即：我方给予闭和信号设备即刻运行,撤除该闭和信号设备即刻停止,无须自锁、互锁回路，4、动力箱中应给楼宇自控系统提供220V交流电源，并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上，并注明线号及功能.4 楼宇自控系统对单路风机盘管动力箱接口要求楼宇自控系统控制对单路风机盘管的动力箱中,应给楼宇自控系统提供如下接口：1、运行状态: 要求为无源干触点常开信号，即停止时为开路,运行时为闭和的信号；2、手/自动状态: 要求为无源干触点常开信号，即：手动(本地)及停止模式时为开路，自动（远程）模式时为闭和的信号；3、启停控制点:每个机电设备的启停控制点为一个，即：我方给予闭和信号设备即刻运行，撤除该闭和信号设备即刻停止,无须自锁、互锁回路，4、动力箱中应给楼宇自控系统提供220V交流电源，并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上,并注明线号及功能。

BLDC FCU 楼宇通讯接口说明楼宇通讯接口说明Control System Specification产品名称 BLDC FCU 当前版本 A 编制人员 完成日期编制 日期 审核 日期 批准日期江森自控楼宇设备科技江森自控楼宇设备科技（（无锡无锡））有限公司有限公司 Johnson Controls Building Efficiency T Johnson Controls Building Efficiency Technology echnology echnology (Wuxi) (Wuxi) (Wuxi) Co., Ltd Co., Ltd Co., Ltd版 本本日 期期更 改改 内内 容容编 制制审 核核目录1通讯接口说明 (4)1.1通讯电缆要求 (4)1.2如何进行远程监控 (4)1.3参数设置 (5)2M OD B US通讯协议点表 (6)2.1M OD B US通讯设置说明 (6)2.2功能点表 (6)1通讯通讯接口说明接口说明接口说明BLDC FCU 电源板为用户提供了RS485通讯接口,方便用户监控机组的运行状况，为用户的系统集成 提供了方便，只要用户按照标准的MODBUS 协议，并依据我们提供的协议點表,就能很方便的对机组进行监控。

1.1通讯电缆通讯电缆要求要求要求1. A1,B1为集控器与电脑的通讯接口。

中间一定要经过RS232/485有源或无源转换器。

通讯线是有极性的，A1与转换器A(或+)相连，B1与转换器B(或-)相连，注意不要接错，以免出现故障。

2. 通讯距离100米以内，使用2×0.75mm 2屏蔽双绞线；通讯距离100-500米，使用2×1.0mm 2屏蔽双绞线。

3. 从485转换器到BLDC FCU 电源板之间的485通讯电缆一定要是同一种线缆。

1.2如何进行远程监控如何进行远程监控 下图是简单的接线示意图：只有BLDC FCU电源板的地址设置为1#的，才具有楼宇通讯的功能。

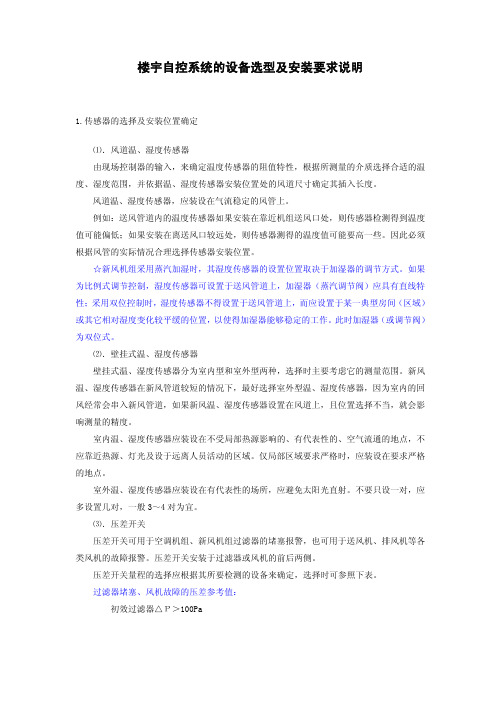

楼宇自控系统的设备选型及安装要求说明1.传感器的选择及安装位置确定⑴．风道温、湿度传感器由现场控制器的输入，来确定温度传感器的阻值特性，根据所测量的介质选择合适的温度、湿度范围，并依据温、湿度传感器安装位置处的风道尺寸确定其插入长度。

风道温、湿度传感器，应装设在气流稳定的风管上。

例如：送风管道内的温度传感器如果安装在靠近机组送风口处，则传感器检测得到温度值可能偏低；如果安装在离送风口较远处，则传感器测得的温度值可能要高一些。

因此必须根据风管的实际情况合理选择传感器安装位置。

☆新风机组采用蒸汽加湿时，其湿度传感器的设置位置取决于加湿器的调节方式。

如果为比例式调节控制，湿度传感器可设置于送风管道上，加湿器（蒸汽调节阀）应具有直线特性；采用双位控制时，湿度传感器不得设置于送风管道上，而应设置于某一典型房间（区域）或其它相对湿度变化较平缓的位置，以使得加湿器能够稳定的工作。

此时加湿器（或调节阀）为双位式。

⑵．壁挂式温、湿度传感器壁挂式温、湿度传感器分为室内型和室外型两种，选择时主要考虑它的测量范围。

新风温、湿度传感器在新风管道较短的情况下，最好选择室外型温、湿度传感器，因为室内的回风经常会串入新风管道，如果新风温、湿度传感器设置在风道上，且位置选择不当，就会影响测量的精度。

室内温、湿度传感器应装设在不受局部热源影响的、有代表性的、空气流通的地点，不应靠近热源、灯光及设于远离人员活动的区域。

仅局部区域要求严格时，应装设在要求严格的地点。

室外温、湿度传感器应装设在有代表性的场所，应避免太阳光直射。

不要只设一对，应多设置几对，一般3～4对为宜。

⑶．压差开关压差开关可用于空调机组、新风机组过滤器的堵塞报警，也可用于送风机、排风机等各类风机的故障报警。

压差开关安装于过滤器或风机的前后两侧。

压差开关量程的选择应根据其所要检测的设备来确定，选择时可参照下表。

过滤器堵塞、风机故障的压差参考值：初效过滤器△Ρ＞100Pa中效过滤器△Ρ＞200Pa高效过滤器△Ρ＞600Pa小型风机（一般功率＜5KW＝△Ρ＞100～200Pa中型风机（一般功率7～16KW）△Ρ＞400～500Pa大型风机（一般功率＞20KW）△Ρ＞600～700Pa⑷．防冻开关防冻开关的作用为：当冬季因某种原因造成盘管温度过低时，低温防冻开关将给出一个报警信号，风机自动停止运行，同时关闭新风阀，以防止盘管冻裂。
