光伏电站35KV高压开关柜检修规程

35kV KYN开关柜检修现场作业指导书1 范围
本作业指导书适用于变电所内35kV KYN型开关柜的检修。

2 修前准备
2.1 备品备件（见表1）
2.2 工器具（见表2）
表2 工器具
2.3 材料（见表3）
表3 材料
2.4 危险点分析（见表4）
表4 危险点分析
2.5 安全措施（见表5）
表5 安全措施
3 作业程序及作业标准
3.1 35kV KYN 开关柜检修作业流程图（见图1）
图1 作业流程图3.2 检修内容和工艺标准（见表6）
表6 检修内容和工艺标准
4 设备检修记录卡(见表7)
表7 设备检修记录卡
5SF6气体充气方法及要求
.
.
附录A
（资料性附录）
SF6气体充气方法及要求
表A.1 SF6气体充气方法及要求。

高压开关柜送电、停电（检修）操作规程高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。

4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。

注：高压开关柜在正常运行时，应闭门操作。

一、送电操作程序：1.通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。

当确认已将手车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开。

2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针转90°）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。

4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并观察电源电压属于正常范围后，关闭仪表室门。

5.用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确。

6.将手车推进摇把插入手车中面板上操作孔内，顺时针转动将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。

高压设备检修安全操作规范
1、严格执行工作票制度，要求工作票上要注明设备名称、工作内容、工作人员、工作时间，禁止一票多项，检修完毕后，要及时办理退票手续。

2、进入检修现场，必须佩戴安全帽及劳动保护用品。

3、高压设备及线路检修时，须确定检修设备已断电，高压断路器小车不在工作位置，并挂牌。

须现场验电、放电、挂接地线后，方可工作，工作完毕后，要及时清理现场，拆除接地线，确认现场无人工作后，方可退票、送电。

4、高压开关柜检修时，须将断路器小车退出工作位置或拆除动力电缆。

禁止将小车推进到工作位置进行及检修或调试等工作。

5、电力变压器检修时，禁止抓握变压器瓷瓶、母线、温度计、防爆阀进行攀爬，变压器加油后，要排尽气体继电器内的气体。

6、电动机更换碳刷，要拧紧螺栓，检查碳刷在刷握里的松紧度，要整理碳刷引线，防止相间短接或接地。

7、电动机加油前，要注意油脂的型号规格，加油过程中要保持清洁及控制加油量。

8、电收尘检修时，要将整流变压器与电场断开，并且将电场可靠接地。

9进入电场检查或检修时，要求现场放电，禁止相邻电场在运行状态时，进入电场。

10、在检修工作中，要避免交叉作业，要时刻警惕周围环境，防止高空坠物。

11、高空作业时，要系好安全带，在使用安全带时，要检查安全带的安全可靠性。

12、挂有安全警示将及安全绳的危险地带，禁止进入。

13、禁止流动吸烟，在有易燃、易爆品的场所要注意防火。

高压开关柜送电、停电(检修)操作规程1000字一、前言高压开关柜是电网重点设备之一，其送电和停电操作直接关系到电网运行的安全和稳定。

因此，建立一套严谨可靠的操作规程，对保障电网运行安全至关重要。

本文主要针对高压开关柜的送电和检修操作提出一些规程和要求，供电网工作人员参考使用。

二、送电操作规程1. 操作前，应进行必要的安全检查，保障操作人员和工作场所的安全。

2. 打开遥控设备，查询开关柜及阀门是否在正常位置。

3. 切断本地断路器，并锁定，标明“禁止合闸”标志。

4. 安装地线，填充隔离杆高压导线下方空隙。

5. 合闸本地隔离开关，将接地刀具旋转到加速接地位置。

将装置上的隔离开关或带电显示仪前的挡板移开。

6. 在铁塔或架空线路中拉通线路后，慢慢合上退出开关，接通本地断路器。

在三相电压均为零时合闸本地断路器。

同时，逐级合闸其他断路器，按照送电方案操作。

7. 合闸后进行线路运行状态和保护装置情况的检查。

8. 将设备在正常电压下运行10分钟以上，进行实际运行检查。

三、停电操作规程1. 操作前，应进行必要的安全检查，保障操作人员和工作场所的安全。

2. 根据停电方案，实行合理的停电操作及传达工作。

3. 切断高压隔离开关及本地断路器，将任何一个环节错误判断，会严重影响电网安全。

4. 断开一段电缆或绝缘导线，装上专用短接器，并接地。

5. 将变压器低压侧接地并短接。

6. 在确认线路电压为零后，应及时切断三相电源，并拉上隔振开关，并使用绳索进行固定。

7. 对停电现场进行审查和清理，删除隐患和避免事故发生。

四、检修操作规程1. 操作前，应进行必要的安全检查，保障操作人员和工作场所的安全。

2. 根据检修方案，做好相关传达及注意事项。

3. 必须设立警戒线，清除工作区周围的物品，为工作带来最佳条件。

4. 切断高压离线开关，并将离线开关上下的隔离开关分离。

5. 离线开关分离后，将装置上的隔离开关或带电显示仪前的挡板移开。

此时，隔离开关卡头块、触头及相关部件不得拆开或拆卸。

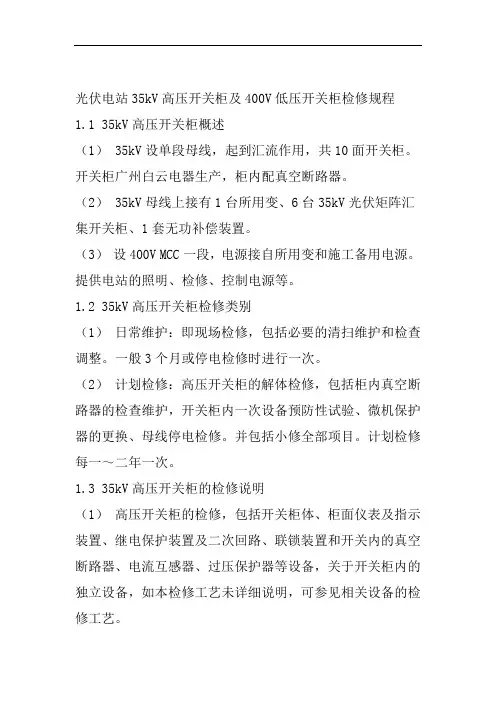

光伏电站35kV高压开关柜及400V低压开关柜检修规程1.1 35kV高压开关柜概述（1） 35kV设单段母线，起到汇流作用，共10面开关柜。

开关柜广州白云电器生产，柜内配真空断路器。

（2） 35kV母线上接有1台所用变、6台35kV光伏矩阵汇集开关柜、1套无功补偿装置。

（3）设400V MCC一段，电源接自所用变和施工备用电源。

提供电站的照明、检修、控制电源等。

1.2 35kV高压开关柜检修类别（1）日常维护：即现场检修，包括必要的清扫维护和检查调整。

一般3个月或停电检修时进行一次。

（2）计划检修：高压开关柜的解体检修，包括柜内真空断路器的检查维护，开关柜内一次设备预防性试验、微机保护器的更换、母线停电检修。

并包括小修全部项目。

计划检修每一～二年一次。

1.3 35kV高压开关柜的检修说明（1）高压开关柜的检修，包括开关柜体、柜面仪表及指示装置、继电保护装置及二次回路、联锁装置和开关内的真空断路器、电流互感器、过压保护器等设备，关于开关柜内的独立设备，如本检修工艺未详细说明，可参见相关设备的检修工艺。

开关柜内二次回路每三月检查一次，对小车隔离触）2（．指进行检查；操作机构的合闸与分闸线圈的电阻，每二年测量一次。

1.4 35kV高压开关柜日常维护项目和要求（1）检查、清扫开关柜，柜体清洁无灰尘。

柜面观察窗清洁透明。

（2）柜面元件安装端正，接线牢固，电度表、高压带电指示装置、继电器及信号灯工作正常，符合相关规定。

检查开关位置指示信号灯指示正确。

（3）二次控制回路检修接线牢固，编号完整清晰，螺丝齐全无滑牙现象。

（4）检查开关柜密封良好，门锁齐全，机械和电气带电闭锁装置作用可靠，在有电情况下不能打开柜门。

手车位置检测行程开关作用良好，能正确反映手车位置。

开关机械位置闭锁装置作用良好。

检查二次回路连接牢固，接线正确。

（5）拉出手车，检查开关柜后部带电防护档板作用良好，开关手车拉出后能自动复位。

（6）检查柜体接地良好，手车接地轨道接触良好，表面无锈蚀现象，并涂干黄油。

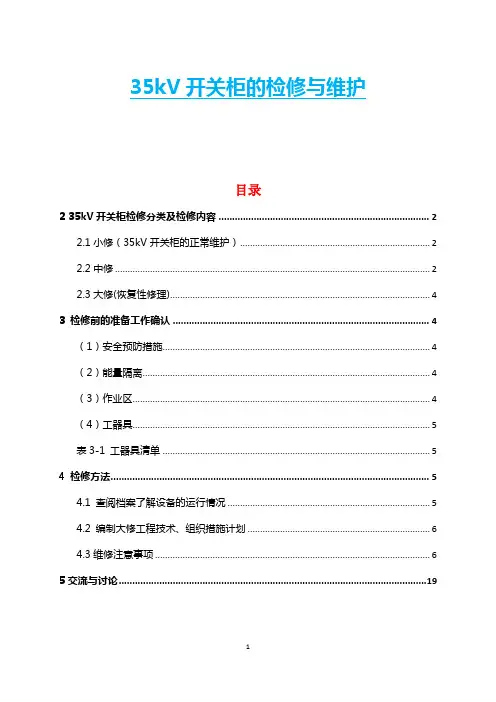

35kV开关柜的检修与维护目录2 35kV开关柜检修分类及检修内容 (2)2.1小修（35kV开关柜的正常维护） (2)2.2中修 (2)2.3大修(恢复性修理) (4)3 检修前的准备工作确认 (4)（1）安全预防措施 (4)（2）能量隔离 (4)（3）作业区 (4)（4）工器具 (5)表3-1 工器具清单 (5)4 检修方法 (5)4.1 查阅档案了解设备的运行情况 (5)4.2 编制大修工程技术、组织措施计划 (6)4.3维修注意事项 (6)5交流与讨论 (19)1检修间隔及检修停用时间的确定（1）大修周期：一般在投入运行后的1年内和以后每间隔3年大修一次。

运行过程发现异常或在承受短路电流后应进行大修。

（2）小修周期：一般每年一次。

（3）每当断路器开断失误，应检查一次。

（4）开关柜运行或操作出现事故时，应检查一次。

（5）对于每次的检查、维修、观察、测量等，应按日期做下记录。

这不仅提供可贵的历史信息，还可以反映制定的检查步骤是否需要调整。

（6）对开关设备和断路器的所有部件进行观察和维修。

对开关柜内的积灰、零件松脱、绝缘件的变色应特别注意。

2 35kV开关柜检修分类及检修内容2.1小修（35kV开关柜的正常维护）（1）开关柜的定期清灰；（2）配合其它设备的停电机会，进行传动部位检查，清扫瓷瓶积存的污垢及处理缺陷，紧固接线端子；（3）按设备使用说明书规定对机构添加润滑油；（4）检查合闸熔丝是否正常，核对容量是否相符；（5）检查柜内照明、加热、驱潮装置完好性，更换损坏件；（6）正常维护工作后应将维护情况载入记录簿待查；2.2中修（1）外观检查➢确认开关柜及元器件的铭牌和标识的内容与位置正确，粘贴整齐，是否有脱落➢开关柜外观清洁无损伤➢检查电缆孔是否密封完好（2）三工位开关和隔离开关检修➢电动/手动操作三工位开关，检查操作是否灵活。

三工位开关操作时发生异响，检查传动杆与断路器气室是否发生摩擦（见图4）必要时按以下步骤进行调整：➢断路器与三工位开关联锁功能检查（3）断路器检查（4）西门子保护装置检查➢外观检查➢电气操作及联锁检查➢保护继电器功能试验（5）气室的维护检修➢外观检查，气室的泄压盘是否有变形,划痕，母线室的泄压盘在柜顶，需打开柜顶泻压通道进行检查➢气室压力测量➢SF6气体补充与回收➢SF6微水测试➢气体泄漏检测（6）电缆室检查➢电缆头固定螺栓是否松动，接地线是否松动，色标是否脱落➢避雷器的红色位置指示器是否到位，正常情况下红色位置指示器应显示一半红色一半白色，如出现全为白色，应对避雷器重新进行紧固➢避雷器接地线是否松动（7）组合电流电压传感器的检查➢外观检查。

高压开关柜检修规程一、断路器正常运行与维护断路器的运行监视（1）断路器工作电流在正常情况下不得超过额定值。

（2）断路器操作电压正常情况下直流母线电压220V，最高允许合闸电压240V，最低值为180V，最高允许跳闸电压240V，最低值为145V。

（3）断路器各相的绝缘电阻应符合规定3-10KV，用2500V摇表测量绝缘电阻不小于30MΩ。

二、断路器投入运行前的检查1、断路器检修工作票已收回，安全措施已拆除。

2、本体及套管清洁，无裂纹及放电痕迹。

3、外壳接地紧固，接触良好。

4、各元件接地紧固，接触良好。

5、各机械零件正常，无损坏，机械闭锁已打开。

6、操作机构整洁，辅助触点良好，各部接线无松动。

7、拉合闸操作试验和保护跳闸试验，动作灵活良好。

8、按继电保护要求，切换保护连片。

三、断路器投入运行操作注意事项1、操作远方控制开关时，不要用力过猛，以防损坏控制开关；也不得返回太快，以防断路器机构未合上。

2、就地操作时应迅速果断。

3、在断路器操作后，应查有关信号灯及测量仪表的指示以判断断路器动作的正确性。

还要到现场检查断路器指示位置是否正确。

4、断路器一般不带负荷手动合闸。

四、断路器运行中检查1、合闸后，查看有关仪表，发现异常立即处理。

2、定时检查套管是否清洁无损，有无电晕和放电现象。

3、断路器内部有无振动和异音。

4、直流操作电源正常，回路开关合适完好。

五、断路器故障合闸后，应做好纪录并进行以下检查：1、接线端子有无损坏，引线是否松脱，有无过热。

2、操作机构及拉杆绝缘体、支持绝缘件有无损坏。

3、有无其他异味。

六、断路器的运行与维护真空断路器一般半年维修一次，同时也可根据运行情况和运行经验适当延长，其定期维护项目如下：1.检查断路器的超行程和行程。

2.检查真空灭弧室是否漏气。

3.检查二次回路的接线是否松动。

4.检查辅助开关接触是否良好。

5.检查每相主导电回路电阻值。

6.扫除吸附在导电部分和绝缘子上的灰尘。

7.检查紧固螺栓是否松动。
