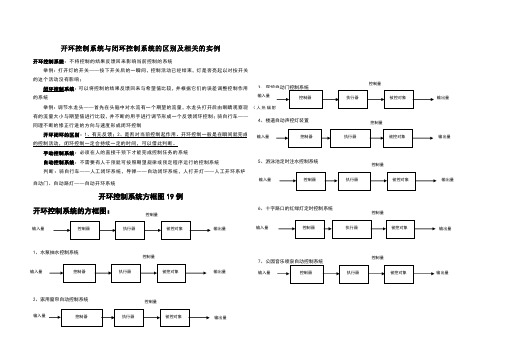

开环控制系统与闭环控制系统的区别及相关的实例开环控制系统：不将控制的结果反馈回来影响当前控制的系统举例：打开灯的开关——按下开关后的一瞬间，控制活动已经结束，灯是否亮起以对按开关的这个活动没有影响；闭环控制系统：可以将控制的结果反馈回来与希望值比较，的系统举例：调节水龙头——首先在头脑中对水流有一个期望的流量，有的流量大小与期望值进行比较，并不断的用手进行调节形成一个反馈闭环控制；手动控制系统：必须在人的直接干预下才能完成控制任务的系统自动控制系统：不需要有人干预就可按照期望规律或预定程序运行的控制系统自动门、自动路灯——自动开环系统开环控制系统方框图19例开环控制系统的方框图：1、水泵抽水控制系统2、家用窗帘自动控制系统4、楼道自动声控灯装置5、游泳池定时注水控制系统6、十字路口的红绿灯定时控制系统控制量控制量控制量控制量控制量控制量控制量控制量8、自动升旗控制系统9、宾馆火灾自动报警系统10、宾馆自动叫醒服务系统11、活动猴控制系统13、家用缝纫机缝纫速度控制系统14、普通电风扇控制系统15、普通全自动洗衣机控制系统17、宾馆自动门加装压力传感器防意外事故自动控制系统18、可调光台灯控制系统控制量控制量控制量控制量控制量控制量控制量控制量控制量19、电吹风控制系统闭环控制系统方框图12例闭环控制系统的方框图：1、投篮2、供水水箱的水位自动控制系统3、加热炉的温度自动控制系统控制量给定量被控量给定量被控量给定量 被控量给定量4、抽水马桶的自动控制系统5、花房温度控制系统6、夏天房间温度控制系统7、家用电饭锅保温控制系统8、家用电冰箱温度控制系统9、宾馆使用多台热水器串联电辅助加热自动控制系统被控量给定量给定量被控量房内实给定量被控量控制量被控量给定量被控量冰箱实给定量给定量被控量控制量10、粮库温、湿度自动控制系统11、自动电热水壶控制系统被控量 粮库内给定量（设定控制量给定量控制量。
系统有三种基本控制方式：开环控制、闭环控制和复合控制。
其中闭环控制是自动控制系统最基本的控制方式，且应用广泛。
一、开环控制开环控制是指控制装置与被控对象之间只有顺向作用而没有反向联系的控制过程,按这种方式组成的系统称为开环控制系统,其特点是系统的输出量不会对系统的控制作用发生影响，不具备自动修正的能力。
其输入可分为给定值输入和干扰输入。
涉及的基本概念
控制系统；用以完成一定控制任务的元、部件的组合。
控制器：对被控对象起控制作用的设备总体，即控制装置。
被控对象：需要控制的机器、设备或生产过程。
输入量：作用于控制系统的物理量，可分为使系统具有预定功能的控制输入量(简称控制量)和破坏系统控制输入量和输出量之间预定规律的干扰输入量(简称干扰或扰动量)。
输出量：控制系统或被控对象的需要进行控制的物理量。
二、闭环控制 闭环控制是将输出量直接或间接反馈到输入端形成闭环、参与控制的控制方式。
若由于干扰的存在，使得系统实际输出偏离期望输出，系统自身便利用负反馈产生的偏差所取得的控制作用再去消除偏差，使系统输出量恢复到期望值上，这正是反馈工作原理。
可见，闭环控制具有较强的抗干扰能力. 涉及的基本概念反馈：输出量送回至输入端并与输入信号比较的过程。
负反馈：反馈的信号是与输入信号相减而使偏差越来越小。
三、复合控制 复合控制是开环控制和闭环控制相结合的一种控制方式，是在闭环控制的基础上，通过增设顺馈补偿器来提高系统的控制精度，从而改善控制系统的稳态性能。
主要应用于高精度的控制系统中。
