双频E形缝隙手机天线
- 格式:doc
- 大小:307.50 KB
- 文档页数:2

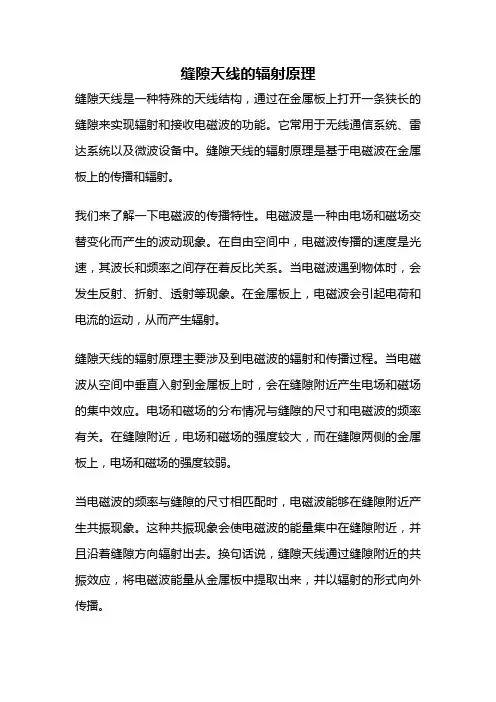

缝隙天线的辐射原理缝隙天线是一种特殊的天线结构,通过在金属板上打开一条狭长的缝隙来实现辐射和接收电磁波的功能。
它常用于无线通信系统、雷达系统以及微波设备中。
缝隙天线的辐射原理是基于电磁波在金属板上的传播和辐射。
我们来了解一下电磁波的传播特性。
电磁波是一种由电场和磁场交替变化而产生的波动现象。
在自由空间中,电磁波传播的速度是光速,其波长和频率之间存在着反比关系。
当电磁波遇到物体时,会发生反射、折射、透射等现象。
在金属板上,电磁波会引起电荷和电流的运动,从而产生辐射。
缝隙天线的辐射原理主要涉及到电磁波的辐射和传播过程。
当电磁波从空间中垂直入射到金属板上时,会在缝隙附近产生电场和磁场的集中效应。
电场和磁场的分布情况与缝隙的尺寸和电磁波的频率有关。
在缝隙附近,电场和磁场的强度较大,而在缝隙两侧的金属板上,电场和磁场的强度较弱。
当电磁波的频率与缝隙的尺寸相匹配时,电磁波能够在缝隙附近产生共振现象。
这种共振现象会使电磁波的能量集中在缝隙附近,并且沿着缝隙方向辐射出去。
换句话说,缝隙天线通过缝隙附近的共振效应,将电磁波能量从金属板中提取出来,并以辐射的形式向外传播。
缝隙天线的辐射特性与缝隙的尺寸有关。
当缝隙的宽度较窄时,电磁波的辐射主要集中在缝隙附近的窄带频率范围内。
而当缝隙的宽度较宽时,电磁波的辐射则会在较宽的频率范围内产生。
因此,通过调整缝隙的尺寸,可以实现对特定频率范围的电磁波进行辐射和接收。
除了缝隙的尺寸外,缝隙天线的辐射特性还与缝隙的长度有关。
当缝隙的长度远大于电磁波的波长时,电磁波的辐射主要沿着缝隙方向进行。
而当缝隙的长度接近或小于电磁波的波长时,电磁波的辐射则会呈现出多方向辐射的特性。
缝隙天线的辐射原理使得它具有一些独特的优点。
首先,由于其结构简单,制造成本较低,适用于大规模生产。
其次,缝隙天线在一定频率范围内具有较高的辐射效率和接收灵敏度。
此外,缝隙天线还具有较宽的工作频带和较低的副瓣辐射。
总结起来,缝隙天线的辐射原理是基于电磁波在金属板上的传播和辐射。

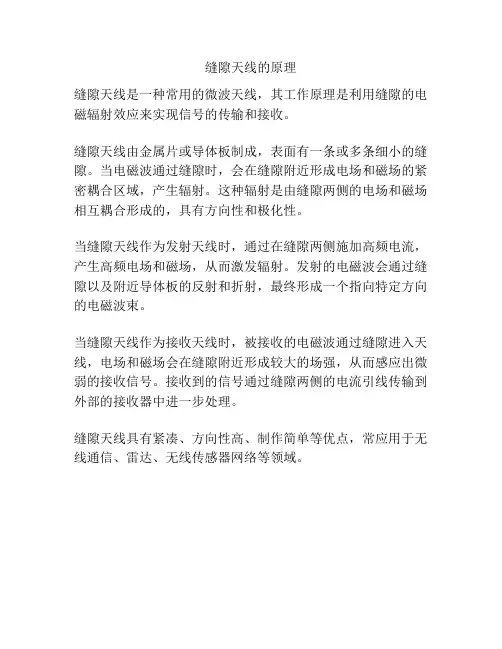

缝隙天线的原理
缝隙天线是一种常用的微波天线,其工作原理是利用缝隙的电磁辐射效应来实现信号的传输和接收。
缝隙天线由金属片或导体板制成,表面有一条或多条细小的缝隙。
当电磁波通过缝隙时,会在缝隙附近形成电场和磁场的紧密耦合区域,产生辐射。
这种辐射是由缝隙两侧的电场和磁场相互耦合形成的,具有方向性和极化性。
当缝隙天线作为发射天线时,通过在缝隙两侧施加高频电流,产生高频电场和磁场,从而激发辐射。
发射的电磁波会通过缝隙以及附近导体板的反射和折射,最终形成一个指向特定方向的电磁波束。
当缝隙天线作为接收天线时,被接收的电磁波通过缝隙进入天线,电场和磁场会在缝隙附近形成较大的场强,从而感应出微弱的接收信号。
接收到的信号通过缝隙两侧的电流引线传输到外部的接收器中进一步处理。
缝隙天线具有紧凑、方向性高、制作简单等优点,常应用于无线通信、雷达、无线传感器网络等领域。

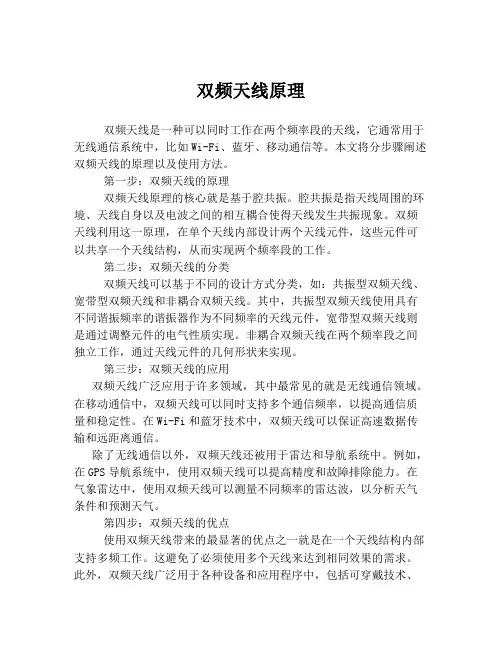

双频天线原理双频天线是一种可以同时工作在两个频率段的天线,它通常用于无线通信系统中,比如Wi-Fi、蓝牙、移动通信等。
本文将分步骤阐述双频天线的原理以及使用方法。
第一步:双频天线的原理双频天线原理的核心就是基于腔共振。
腔共振是指天线周围的环境、天线自身以及电波之间的相互耦合使得天线发生共振现象。
双频天线利用这一原理,在单个天线内部设计两个天线元件,这些元件可以共享一个天线结构,从而实现两个频率段的工作。
第二步:双频天线的分类双频天线可以基于不同的设计方式分类,如:共振型双频天线、宽带型双频天线和非耦合双频天线。
其中,共振型双频天线使用具有不同谐振频率的谐振器作为不同频率的天线元件,宽带型双频天线则是通过调整元件的电气性质实现。
非耦合双频天线在两个频率段之间独立工作,通过天线元件的几何形状来实现。
第三步:双频天线的应用双频天线广泛应用于许多领域,其中最常见的就是无线通信领域。
在移动通信中,双频天线可以同时支持多个通信频率,以提高通信质量和稳定性。
在Wi-Fi和蓝牙技术中,双频天线可以保证高速数据传输和远距离通信。
除了无线通信以外,双频天线还被用于雷达和导航系统中。
例如,在GPS导航系统中,使用双频天线可以提高精度和故障排除能力。
在气象雷达中,使用双频天线可以测量不同频率的雷达波,以分析天气条件和预测天气。
第四步:双频天线的优点使用双频天线带来的最显著的优点之一就是在一个天线结构内部支持多频工作。
这避免了必须使用多个天线来达到相同效果的需求。
此外,双频天线广泛用于各种设备和应用程序中,包括可穿戴技术、无线传感网等等。
总之,双频天线极大地提高了无线通信的灵活性和可靠性。
在本文中,我们提供了双频天线的原理、分类、应用和优点的详细信息,希望这种通信技术有助于改善无线网络的通信质量、加强通信网络安全、更好地满足人们对通信的不断变化的需求。
第四讲微带天线一、引言上一讲介绍了对称振子和接地单极子天线。
这两种天线本质上属于线天线。
但是手机内置天线往往都不是线天线的形式,常见的PIFA天线和单极子变形天线往往都是平面天线的形式。
尽管在某种程度上它们也和对称振子或接地单极子天线有某种程度的相似性。
在现有理论基础下,由于专门对手机天线进行严格理论分析的论著还很少,所以为更加深入地理解手机天线,我们还有必要了解几种其他类型的天线的一般特性。
这一讲主要介绍微带天线的概念和基本原理。
二、微带天线的结构如下图所示,结构最简单的微带天线是由贴在带有金属地板的介质基片()上的辐射贴片所构成的。
贴片上导体通常是铜和金,它可以为任意形状。
但通常为便于分析和便于预测其性能都用较为简单的几何形状。
为增强辐射的边缘场,通常要求基片的介电场数较低。
三、微带天线的特点微带天线的典型优点是:1.重量轻、体积小、剖面薄;2.制造成本低,适于大量生产;3.通过改变馈点的位置就可以获得线极化和圆极化;4.易于实现双频工作。
但微带天线也有如下缺点:1.工作频带窄;2.损耗大,增益低;3.大多微带天线只在半空间辐射;4.端射性能差;5.功率容量低。
四、微带天线的辐射机理微带天线的辐射是由微带天线导体边沿和地板之间的边缘场产生的。
这可以从以下图中的情况简单说明,这个图是一个侧向馈电的矩形微带贴片,与地板相距高度为h。
假设电场沿微带结构的宽度和厚度方向没有变化,则辐射器的电场仅仅沿约为半波长()的贴片长度方向变化。
辐射基本上是由贴片开路边沿的边缘场引起的。
在两端的场相对地板可以分解为法向和切向分量,因为贴片长度为,所以法向分量反相,由它们产生的远区场在正面方向上互相抵消。
平行于地板的切向分量同相,因此合成场增强,从而使垂直于地板的切向分量同相,因此合成场增强,从而使垂直于结构表面的方向上辐射场最强。
根据以上分析,贴片可以等效为两个相距、同相激励并向地板以上半空间辐射的两个缝隙。
对微带贴片沿宽度方向的电场变化也可以采用同样的方法等效为同样的缝隙。
2023年 / 第9期 物联网技术410 引 言4G 网络创造了繁荣的网络经济,由于通信业务的多元化和复杂化,人们追求网络事物多样性的需求也日益增长,第五代移动通信系统(5G )应运而生,它能够实现人与人、人与物、物与物之间的互联互通,VR 、自动驾驶、远程手术等具有巨大前景的技术也在5G 时代诞生并发展着。
5G 具有超大的带宽、巨大的传输速率,5G 时代的到来也促进着MIMO 技术的发展,但是其代价是增加了收发方的天线复杂度,使得天线设计必须考虑各个天线的互相影响,这对天线工程师来说是个巨大的挑战。
近年来,5G 技术越来越受到学术界和行业领域的关 注。
作为5G 无线通信的关键技术,大规模的MIMO 可以极大地提高信道容量。
因此,如何将越来越多的元件放置在有限的空间中是天线设计者面临的一个难题。
当各个天线单元之间的距离较小时,天线之间的耦合度会很大,对天线性能影响十分严重。
因此,如何提高各个天线间的耦合度成为MIMO 天线设计的重难点。
为了解决这一问题,通常采取以下3种方法:(1)将天线进行弯折,改变电流的路径,降低天线的谐振频率,这种方法也存在一定缺陷,改变电流的流向会导致方向图产生变异。
(2)提高板载天线介质板的介电常数能够增加隔离度,但是对于手机天线设计来说,一般使用FR4介质板,由于使用场景的限制,这种方法的可行性不是很高。
(3)利用耦合馈电使天线增加分布式电容,使天线激励起比较低的辐射模式,但是这种方法的困难点是馈电位置的选择。
1976年,Andersen 等人[1]从阻抗的方向出发,研究了天线耦合的问题,并将单极子天线作为例证。
Kokkinos 团队实现了利用地板缝隙对port PIFA 天线的去耦[2]。
Ban 等人[3]结合3.5 GHz 天线特点,利用中和线实现二单元4G MIMO 天线的去耦设计,其中的混合天线由GSM850/900/180/1800/1900/UMTS2100/LTE2300/2500和8个 工作于3 400~3 600 MHz 频段上的元件组成。

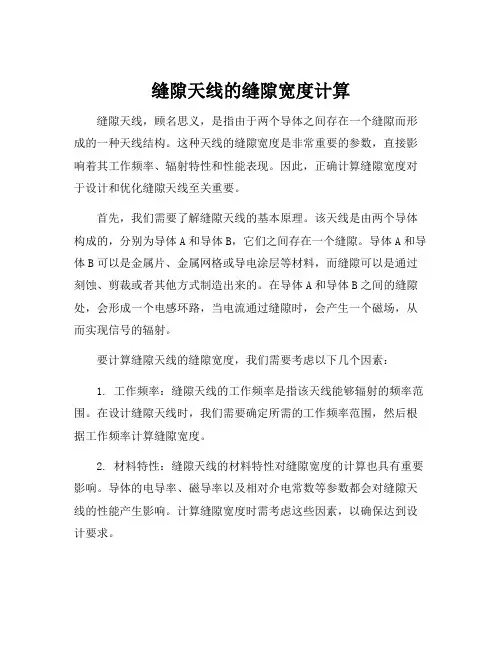

缝隙天线的缝隙宽度计算缝隙天线,顾名思义,是指由于两个导体之间存在一个缝隙而形成的一种天线结构。
这种天线的缝隙宽度是非常重要的参数,直接影响着其工作频率、辐射特性和性能表现。
因此,正确计算缝隙宽度对于设计和优化缝隙天线至关重要。
首先,我们需要了解缝隙天线的基本原理。
该天线是由两个导体构成的,分别为导体A和导体B,它们之间存在一个缝隙。
导体A和导体B可以是金属片、金属网格或导电涂层等材料,而缝隙可以是通过刻蚀、剪裁或者其他方式制造出来的。
在导体A和导体B之间的缝隙处,会形成一个电感环路,当电流通过缝隙时,会产生一个磁场,从而实现信号的辐射。
要计算缝隙天线的缝隙宽度,我们需要考虑以下几个因素:1. 工作频率:缝隙天线的工作频率是指该天线能够辐射的频率范围。
在设计缝隙天线时,我们需要确定所需的工作频率范围,然后根据工作频率计算缝隙宽度。
2. 材料特性:缝隙天线的材料特性对缝隙宽度的计算也具有重要影响。
导体的电导率、磁导率以及相对介电常数等参数都会对缝隙天线的性能产生影响。
计算缝隙宽度时需考虑这些因素,以确保达到设计要求。
3. 辐射特性:缝隙天线的辐射特性是指天线辐射出的信号在空间中的分布情况。
不同的缝隙宽度会导致不同的辐射特性,因此在缝隙宽度的计算中,我们还需要考虑所需的辐射特性。
根据以上因素,我们可以通过一系列计算来确定缝隙天线的缝隙宽度。
首先,需要通过设计要求确定所需的工作频率范围和辐射特性。
然后,根据天线材料的特性参数,利用物理公式和电磁场理论计算出缝隙天线的电感和电容。
最后,通过电感和电容的值来计算缝隙宽度。
需要注意的是,缝隙天线的设计并不是一次性完成的。
在实际设计过程中,往往需要不断地优化和调整缝隙宽度,以满足所需的性能指标。
总而言之,缝隙天线的缝隙宽度计算是设计和优化该天线的关键步骤。
正确计算缝隙宽度可以确保天线工作在设计要求的频率范围内,并具有所需的辐射特性。
因此,在进行缝隙天线设计时,我们应该充分考虑工作频率、材料特性和辐射特性等因素,以确保计算出的缝隙宽度具有指导意义,并能够满足设计要求。
双频微带天线的研究随着无线通信技术的快速发展,天线作为无线通信系统的重要组成部分,其性能和设计受到了广泛。
双频微带天线作为一种具有特殊性能的天线,具有广泛的应用前景。
本文将介绍双频微带天线的相关知识和研究现状。
双频微带天线的基本结构双频微带天线由基板、辐射元和接地板组成。
基板通常采用低损耗介质材料,如聚四氟乙烯、陶瓷等。
辐射元和接地板通常采用金属材料,如铜、铝等。
辐射元的设计是双频微带天线的核心部分,通常采用贴片、孔径、缝隙等结构形式。
双频微带天线的工作原理双频微带天线的工作原理是利用不同的频率对应不同的谐振模式,从而实现双频工作。
在高频段,天线以主模进行辐射,而在低频段,天线以次模进行辐射。
通过合理设计辐射元的形状和大小,可以调整两个谐振模式的频率比和带宽,从而实现双频微带天线的性能要求。
双频微带天线的特点双频微带天线具有以下特点:1、小型化:由于微带天线是基于印刷电路技术制造的,因此可以在很小的基板上实现天线的功能,方便集成到各种通信设备中。
2、多频性:双频微带天线可以同时工作在两个频率上,提高了天线的利用率和系统性能。
3、宽波束:双频微带天线的辐射波束较宽,增益较低,适用于多方向通信。
4、高隔离度:由于双频微带天线采用不同的谐振模式进行工作,因此具有较高的隔离度,减少了相互干扰。
双频微带天线的应用前景双频微带天线具有广泛的应用前景。
在移动通信领域,双频微带天线可以被应用于手机、平板等便携式设备中,以实现全球移动通信网络的接入。
在卫星通信领域,双频微带天线可以应用于卫星、卫星电视等设备中,实现远距离、高速率的通信。
此外,双频微带天线还可以应用于无线局域网、蓝牙、Zigbee等无线通信系统中。
例如,在无线局域网中,双频微带天线可以提供更高的数据传输速率和更稳定的信号接收效果,提高无线局域网的性能。
总结双频微带天线作为一种具有特殊性能的天线,在无线通信领域具有广泛的应用前景。
本文介绍了双频微带天线的相关知识和研究现状,包括基本结构、工作原理和特点等,并探讨了其应用前景。
波导缝隙天线的开缝规则
波导缝隙天线的开缝规则
波导缝隙天线是一种常用于微波频段的天线类型,可以用于通信、雷达和卫星通讯等领域。
这种天线的核心部件是一个狭长的金属盒子,其两侧有一个狭窄的缝隙,通过这个缝隙来辐射和接收电磁波。
本文将详细介绍波导缝隙天线的开缝规则。
开缝规则
波导缝隙天线的缝隙长度和宽度决定了天线的工作频率范围和辐射特性。
缝隙的形状也对天线性能有一定的影响。
因此,在设计波导缝隙天线时,需要注意以下几点开缝规则:
1. 缝隙长度
首先要确定缝隙的长度。
缝隙的长度应该是电磁波波长的一半或者其整数倍。
这是因为波导缝隙天线的工作原理是通过缝隙处的电磁场来辐射或接收电磁波,如果缝隙长度不符合整数倍关系,则会导致波导缝隙天线无法在特定频率范围内工作。
2. 缝隙宽度
缝隙的宽度也是决定波导缝隙天线特性的重要因素之一。
缝隙宽度应该足够小,以保证波导缝隙天线能够在所要求的频带内工作。
缝隙宽度还应该尽量小,以提高天线的辐射效率和方向性。
3. 缝隙形状
缝隙的形状也对波导缝隙天线的性能有影响。
一般来说,缝隙的形状可以是矩形、三角形或复杂形状。
不同形状可以影响波导缝隙天线的输入阻抗、辐射方向图和频率响应等。
选择适当的缝隙形状,可以优化波导缝隙天线的性能。
总结
波导缝隙天线的开缝规则是决定天线性能的关键因素之一,缝隙长度和宽度的选择应遵循特定频率范围内的需求,缝隙形状也应选择适合的形状以提高天线的性能。
在设计波导缝隙天线时,有必要进行详细的仿真和优化,以获得最佳的天线性能。
天线设计与仿真
天线印制在一块厚度为1.6 mm、相对介电常数为4.4 的FR4印刷电路基板上,天线结构如图1所示。
天线的辐射单元为E形缝隙,E形缝隙结构紧凑,且雕刻在地板的顶部,减小了天线的尺寸。
E形缝隙天线采用阶梯微带线馈电方式,确保天线在较宽的频带内获得良好的阻抗匹配。
天线的地板的长度为80 mm、宽度为40 mm,能满足大部分手机天线的要求。
E形缝隙作为天线的辐射单元,印刷在地板的顶部,中间缝隙枝节(A)终端开路。
E形缝隙天线可以分解为三条谐振路径缝隙天线,即从枝节A分别到枝节B和C形成的两条1/4波长开路缝隙天线,和从枝节B到枝节C形成的传统半波长缝隙天线。
作为谐振型天线,可以通过调整各谐振路径的设计参数,来控制它们的谐振频率。
E形缝隙三条谐振路径的基本谐振频率(分别为f1、f2和f3)可以分别通过下面的等式得到:
1
f(1)
2 f
(2)
3
f(3) 其中L11、L22和L33分别为谐振路径1、2和3的总
长度,c为光速,
eff
ε为相对介电常数。
根据上面的阐述,这种E形缝隙天线的设计步骤可以概括为如下所述。
首先确定微带线馈电结构的尺寸,使馈电端口的特征阻抗约为50Ω;然后根据等式(1)~(3)确定E形缝隙各谐振路径的初始长度,使各辐射单元能辐射产生给定的谐振频率;最后调整天线其他的设计参数(如L1、L2、L3、W1)的尺寸,使天线具有良好的双频特性,满足设计要求。
根据上面阐述的设计步骤,我们首先应用电磁仿真软件Ansoft HFSS对天线进行了初始化设计,获得天线的尺寸参数如图1所示,天线所占的总尺寸为40 ×14 × 1.6 mm。
为了说明各谐振路径的辐射特性,我们分别对各缝隙天线进行了仿真(对应的设计参数与图1中的尺寸相同),仿真的各缝隙天线的回波损耗如图2所示。
从图中可以看出,当只有谐振路径1时,该缝隙天线只在低频产生单个谐振频率;当只有谐振路径3时,天线只在高频产生两个谐振频率;当谐振路径1、2和3组合在一起形成E形缝隙天线时,天线能在产生3个谐振频率,并由它们形成高低频两个通带。
(a) E形缝隙天线结构(单位:
mm)
(b) E形缝隙天线谐振路径
图1 天线结构和谐振路径
图2 各缝隙天线的回波损耗
通过电磁仿真软件Ansoft HFSS仿真,图3给出了E形缝隙天线的电流分布情况。
从图中可以看出,在低频谐振频率920 MHz时,电流主要聚集在谐振路径1缝隙周围,说明920 MHz谐振频率是由谐振路径1辐射产生的,即谐振路径1缝隙是低频段辐射单元;在1830 MHz时,电流主要集中在谐振路径2缝隙周围,由谐振路径2辐射产生1830 MHz谐振
(a) 920 MHz
(b) 1830 MHz
(c) 2380 MHz
图3 天线电流分布频率;
频率。
在2380 MHz 时,电流主要集中在谐振路径3周围,由谐振路径3辐射产生1830 MHz 谐振频率。
当1830 MHz 和2380 MHz 谐振频率耦合在一起时,就形成宽频高频通带,即谐振路径2和3缝隙是天线高频段的辐射单元。
从图中还可以看出,地板上的电流较小,有利于减小地板或其他手机器件对天线性能的影响。
在天线的设计过程中,如果知道了天线的尺寸参数的变化对天线性能的影响规律,那么我们就可以快速有效地完成天线的设计。
在不改变天线其他尺寸参数的情况下,我们分析了缝隙宽度对天线回波损耗的影响,如图4所示。
从图中可见,缝隙宽度W 1的变化对天线低频段影响不大,但对高频段影
响较大,随着W 1的增大,高频通带的阻抗匹配得到改善。
从上面的分析可以看出,通过改变缝隙天线的宽度,可以有效地改变高频通带的阻抗特性。
图4 缝隙天线宽度对天线性能影响
(a)
(b)
(c)
图5 天线尺寸参数对天线性能影响。
