结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。
（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
结构设计pkpm软件SATWE计算结果分析分析与设计参数定义一．总信息1.墙元细分最大控制长度：墙元细分时需要的一个参数，对于尺寸较大的剪力墙，小墙元的边长不得大于给定的限制Dmax，程序限定1.0≤Dmax≤5.0，隐含值Dmax=2.0，Dmax=2.0.对一般工程，Dmax=2.0对于框支剪力墙结构，Dmax=1.5或者1.02.对搜有楼层强制采用刚性楼板假定当计算结构位移比时，需要选择此项。
除了位移比计算，其他的结构分析，设计不应选择此项。
3.墙元侧向节点信息这是墙元刚度矩阵凝聚计算的一个控制参数，若选“出口”墙元的变形协调性好，分析结果符合剪力墙的实际，但计算量较大。
若选“内部”，这时带洞口的墙元两侧边中部的节点为变形不协调点，是对剪力墙的一种简化模拟，精度略逊于前者，但效率高，实用性好，计算量比前者少。
多层结构—（剪力墙较少，工程规模相对较小）选---出口高层结构—内部4.模拟施工加载3计算竖向力，采用分层刚度分层加载模型，与模拟施工加载1类似，只是在分层加载时去掉了没有用的刚度，使其更接近于施工过程。
计算恒载。
5.考虑偶然偏心如果考虑偶然偏心，程序将自动增加计算4个地震工况，分别是质心沿Y正、负向偏移5%的X地震和质心沿X正、负向偏移5%的Y 地震。
6.考虑双向地震作用若考虑，程序自动对X,Y的地震作用效应Sx，Sy进行修改。
Sx←sign（Sx）√Sx2+（0.85Sy）2Sy←sign（Sy）√Sy2+（0.85Sx）27.计算振型个数一般计算振型数应大于9 ，多塔结构多一些。
但是一个规则的两层结构，采用刚性楼板假定，每块刚性楼板只有三个有效动力自由度，整个结构共有6个有效动力自由度，系统自身只有6个特征值，最多取6个8.活荷质量折减系数计算重力荷载代表值时的活荷载组合值系数，缺省取值与荷载组合中的活荷载组合值系数相同（一般为0.5），如果用户需要，也可以自己修改。
9.周期折减系数为了充分考虑框架结构和框架-剪力墙结构的填充墙刚度对计算周期的影响。
关于结构设计软件PKPM中SATWE 模块的参数输入1 遵循的依据和规范⑴《建筑结构荷载规范》GB 50009-2001⑵《混凝土结构设计规范》GB 50010-2010⑶《建筑抗震设计规范》GB 50011-2010⑷《高层建筑混凝土结构技术规程》JGJ 3-2002以上规范、规程文中分别简称为《荷规》、《砼规》、《抗规》、《高规》。
2 SATWE 参数设置2.1 总信息⑴水平力与整体坐标角:一般情况下取0度,平面复杂(如L型、三角型)或抗侧力结构非正交时,应分别按各抗侧力构件方向角算一次;当给出最大地震力作用方向时,可按该方向角输入计算,配筋取三者的大值.根据抗震规范5.1.1-2规定,当结构存在相交角大于15度的抗侧力构件时,应分别计算各抗侧力构件方向的水平地震作用.⑵砼容重:钢筋砼计算重度,考虑饰面的影响应取大于25。
⑶钢材容重:一般取78,如果考虑饰面设计者可以适量增加。
⑷裙房层数:层数是计算层数.高规规定:与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级,主楼结构在裙房顶部上下各一层应适当加强抗震措施;因此该数必须给定.⑸转换层所在的层号:层号为计算层号,同时还应当注意,当转换层号大于等于三层时,程序自动对落地剪力墙、框支柱抗震等级增加一级,对转换层梁、柱及该层的弹性板定义仍要人工指定.⑹地下室层数:程序据此信息决定底部加强区范围和内力调整,当地下室局部层数不同时,以主楼地下室层数输入.⑺墙元细分最大控制长度:可取1~5之间的数值,一般取2就可满足计算要求.⑻墙元侧向节点信息:内部节点:一般选择内部节点,当有转换层时,需提高计算精度是时,可以选取外部节点.⑼恒活荷载计算信息:一次性加载计算:主要用于多层结构,而且多层结构最好采用这种加载计算法.用于高层结构计算时,在进行上部结构计算采用“模拟施工方法1”在基础计算时,用“模拟施工方法2”的计算结果,这样得出的基础结果比较合理.⑽结构体系:宜在给出的多种体系中选最接近实际的一种.2.2 风荷载信息⑴地面粗糙度类别:分为A-D 4类,详见《荷规》.⑵修正后的基本风压:详见《荷规》.⑶结构的基本周期:宜取程序默认值(按《高规》附录B公式B.0.2),同时建议按结构近似周期计算公式再计算一次,然后将所得值与程序默认相比较.⑷体型系数:体型无变化时取1.体型系数取值详见《荷规》7.3.1和《高规》3.2.5.2.3 地震信息⑴结构规则性信息:根据结构的规则性选取.⑵扭转耦联信息:建议总是采用,非耦联可作为补充验算.⑶偶然偏心:单向地震力计算时选“是”,多层规则结构可不考虑,详见《高规》3.3.3条,计算单向地震力,应考虑偶然偏心的影响.5%的偶然偏心,“是”从施工角度考虑的.⑷计算振型个数:详见《抗规》5.2.2条、5.2.3条;《高规》5.1.13条.2.4 活荷信息⑴柱、墙设计时活荷载:PM和基础计算模块中只能折减一次,此处建议不折减.相关规定详见《荷规》4.1.2条.⑵考虑活荷不利布置的层数:多层应取全部楼层,高层宜取全部楼层.详见《高规》5.1.8条.2.5 调整信息⑴梁刚度增大系数:装配式楼板取1.0;现浇楼板取值1.3~2.0,一般取2.0.详见《高规》5.2.2条.⑵梁端弯矩调幅系数:现浇框架梁0.8~0.9,装配整体式框架梁0.7~0.8.详见《高规》5.2.3条.⑶梁设计弯矩增大系数:放大梁跨中弯矩,取值 1.0~1.3;已考虑活荷不利布置时,宜取1.0.⑷连梁刚度折减系数:一般工程取0.7,位移由风载控制时取≥0.8.详见《抗规》5.2.1条.⑸梁扭矩折减系数:现浇楼板(刚性假定)取值0.4~1.0,一般取0.4;现浇楼板(弹性楼板)取1.0;详见《高规》5.2.4条.⑹全楼地震力放大系数:用于调整抗震安全度,取值0.85~1.50,一般取1.0.⑺ 0.2Q O调整起始层号:用于框剪(抗震设计时),纯框填0.详见《抗规》6.2.13条1款;《高规》8.1.4条.⑻ 0.2Q O调整终止层号:用于框剪(抗震设计时),纯框填0;详见《抗规》6.2.13条1款;《高规》8.1.4条.⑼顶塔楼内力放大起算层号:按突出屋面部分最低层号填写,无顶塔楼填0.⑽顶塔楼内力放大:计算振型数为9~15及以上时,宜取1.0(不调整);计算振型数为3时,取1.5.⑾九度结构及一级框架梁柱超配筋系数:取1.15,详见《抗规》6.2.4条.⑿是否按抗震规范5.2.5调整楼层地震力:用于调整剪重比,详见《抗规》5.2.5条.⒀是否调整与框支柱相连的梁内力:一般不调整,详见《高规》10.2.7条.⒁剪力墙加强区超算层号:详见《抗规》6.1.10条; 《高规》7.1.9条.⒂强制指定的薄弱层个数:强制指定时选用,否则填0,详见《抗规》5.5.2条,《高规》4.6.4条.2.6 设计信息⑴结构重要性系数:详见《砼规》3.2.1条,3.2.2条.及《余热发电规范》⑵柱计算长度计算原则:一般按有侧移来计算.⑶梁柱重叠部分简化:详见《高规》5.3.4条.⑷是否考虑P-Delt效应:据有关分析结果,7度以上抗震设防的建筑,风荷载起位移控制作用,可不考虑P-Delt效应.⑸是否按砼规范(7.3.11-3)计算砼柱计算长度系数:一般工程选【是】,详见《砼规》7.3.11条3款.2.7 配筋信息此项的选项所参考的规范比较集中,详见《砼规》4.2.1条,4.2.3条及表4.2.3-1.2.8 荷载组合此项标签内的选项所参考的规范相对比较集中,详见下表:分项系数荷载类型适用条文恒荷载《荷规》3.2.5活荷载《荷规》3.2.5风荷载《荷规》3.2.5水平地震力《抗规》5.1.1、5.4.1竖向地震力《抗规》5.1.1、5.4.1特殊荷载《荷规》3.2.5组合系数荷载类型适用条文活荷载《荷规》4.1.1风荷载《荷规》7.1.4参考文献:PKPM使用手册。
PKPM2024版SATWE计算结果分析SATWE（拼装结构自由度七杆架）是PKPM软件中的一种计算模块，用于分析和设计拼装结构。
而PKPM2024版则是PKPM软件的早期版本，其计算模块相对较简单。
本文将对PKPM2024版SATWE计算结果进行分析，并对其存在的问题进行讨论。
首先，需要明确SATWE计算模块的基本原理和应用范围。
SATWE是基于静力学原理，通过对各个杆件进行应力和变形计算，判断构件的稳定性，并进行极限承载力和刚度分析。
SATWE适用于开展拼装结构的结构分析、验算和设计。
在PKPM2024版中，SATWE计算模块的算法相对较为简单，仅考虑静力学原理，并未考虑材料的非线性特性和构件的几何非线性。
这导致计算结果存在一定的偏差，可能与实际情况存在较大差异。
另外，PKPM2024版SATWE计算模块对于拼装结构的复杂性和多样性处理能力较弱。
该版本中的计算模块主要针对简单和常见的拼装结构进行分析，对于非常规的结构形式和载荷情况处理能力有限。
这可能导致计算结果在一些情况下不准确或不适用。
此外，PKPM2024版SATWE计算模块在计算结果的输出和可视化方面也存在一些不足。
该版本的计算结果输出界面较为简单，仅提供了基本的计算参数和结果，缺乏对结果的详细解释和分析。
同时，该版本的可视化功能也较为有限，无法直观展示结构的应力、变形等信息。
为了克服上述问题，建议在进行拼装结构分析时，尽量使用更新版本的PKPM软件，如PKPM2024版或更高版本。
这些更新版本的软件在算法、计算能力和结果展示方面都有较大的改进和提升。
此外，使用其他专业的结构分析软件也是一个不错的选择，如ANSYS、ABAQUS等。
PKPM中satwe参数的解读总结三种参考⽂献解读参数：1.点击相应的选项在窗⼝下⽅会有相应的规范2.PKPM⼿册3.钢筋混凝⼟框架以及砌体结构pkpm设计和应⽤2.3.1总信息1.⽔平⼒与整体坐标夹⾓⽤于指定地震作⽤和风荷载计算时⽔平⼒⽅向与整体坐标轴X轴之间的夹⾓。
⽤于计算⽔平地震作⽤。
暂时为0，对于不规则结构还要在W AQ.out⽂件查看⾓度后填⼊再重新算。
2.混凝⼟容重⼀般应考虑构件表⾯抹灰等装饰层⾃重，因此该值可以填写为26-27，剪⼒墙可取27。
3.钢材容重当考虑钢构件中加劲肋等附加重量以及表⾯装饰层、防腐涂层和防⽕层⾃重时候，容重需要乘1.04-1.18等放⼤系数，因此该值可填写为81-92。
4.裙房层数⽤于确定带裙房的塔楼结构剪⼒墙底部加强区的⾼度。
从结构最底层算起（包括地下室层数）。
⽤于判断剪⼒墙底部加强区⾼度。
且⾼层建筑混凝⼟结构技术规程（JGJ 3-2010）规定抗震设计时候，塔楼中与裙房相连的外围柱、剪⼒墙，从固定端⾄裙房屋⾯上⼀层的⾼度范围内，柱纵向钢筋的最⼩配筋率应该适当提⾼，柱箍筋宜在裙楼屋⾯上下层的范围内全⾼加密。
5.转换层所在层号⾼层建筑混凝⼟结构技术规程（JGJ 3-2010）规定带托墙转换层的剪⼒墙结构（即部分框⽀剪⼒墙结构）以及带托柱转换层的筒体结构，并对这两种带转换层的结构规定了不同设计要求。
6.嵌固端所在层号建筑抗震设计规范（GB50011）规定了地下室顶板作为上部结构嵌固部位时候，抗震等级确定原则。
取值⽅法是当地下室顶板作为嵌固部位时候，嵌固端所在层为地上⼀层，即地下室层数加⼀，当结构嵌固在基础顶⾯时候，则嵌固端所在层号为1。
7.地下室层数该参数为上部结构同时进⾏内⼒分析的地下室部分的层数。
同时，程序能结合地下室信息页的地下室外围回填⼟约束作⽤数据，考虑回填⼟的约束作⽤。
当上部结构与地下室共同进⾏内⼒整体分析时候，此时基础顶⾯为结构的嵌固端，应该输⼊地下室层数。
目录SATWE参数设置篇 (4)一、总信息 (4)01.水平力与整体坐标夹角 (4)02.混凝土和钢材容重 (4)03.裙房层数 (4)04.转换层所在层号 (4)05.地下室层数 (5)06.嵌固端所在层号 (5)07.墙元细分最大控制长度 (5)08.对所有楼层强制采用刚性楼板假定 (5)09.地下室强制采用刚性楼板假定 (6)10.墙梁跨中节点作为刚性楼板从节点 (6)11.结构材料信息 (6)12.结构体系 (6)13.恒活荷载计算信息 (6)14.施工次序 (6)15.风荷载计算信息 (6)16.地震作用计算信息 (6)17.结构所在地区 (7)二、风荷载信息 (7)01.地面粗糙度类别 (7)02.修正后的基本风压 (7)03.结构基本周期 (7)04.风荷载作用下结构的阻尼比 (7)05.承载力设计时风荷载效应放大系数 (8)06.用于舒适度验算的风压、阻尼 (8)07.顺风向风振 (8)08.水平风体型系数 (8)09.特殊风体型系数 (8)10.设缝多塔背风面体型系数 (8)三、地震信息 (9)01.结构规则性信息 (9)02.设计地震分组、设防烈度、设计基本地震加速度 (9)03.场地类别 (9)04.混凝土框架、剪力墙、钢框架抗震等级 (9)05.抗震构造措施的抗震等级 (9)06.中震（或大震）设计 (11)07.考虑偶然偏心 (11)08.考虑双向地震作用 (11)09.振型数 (11)10.重力荷载代表值的活载组合值系数 (12)11.周期折减系数 (12)12.结构的阻尼比 (12)13.特征周期、地震影响系数最大值、用于12层以下...影响系数最大值 . (13)14.斜交抗侧力构件方向附加地震数、相应角度 (13)四、活荷信息 (14)01.柱、墙设计时活荷载、传给基础的活荷载 (14)02.梁活荷不利布臵最高层号 (14)03.柱、墙、基础活荷载折减系数 (15)04.考虑结构使用年限的活荷载调整系数 (15)五、调整信息 (15)01.梁端负弯矩调幅系数 (15)02.梁活荷载内力放大系数 (15)03.梁扭矩折减系数 (15)04.托墙梁刚度放大系数 (15)05.实配钢筋超配系数 (16)06.连梁刚度折减系数 (16)07.中梁刚度放大系数 (16)08.部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (17)09.调整与框支柱相连的梁内力 (17)10.指定加强层个数及相应的各加强层层号 (17)11.按抗震规范（5.2.5）调整各楼层地震内力 (17)12.指定薄弱层个数、各薄弱层层号 (17)13.薄弱层地震内力放大系数 (17)14.全楼地震作用放大系数 (18)15.顶塔楼地震作用放大起算层号及放大系数 (18)16.0.2V0调整 (18)六、设计信息 (18)01.结构重要性系数 (18)02.钢构件截面净毛面积比 (18)03.考虑P-△效应 (18)04.按高规或者高钢规进行构件设计 (19)05.钢柱计算长度系数按有侧移计算 (19)06.框架梁端配筋考虑受压钢筋 (19)07.结构中框架部分轴压比按照纯框架的规定采用 (19)08.剪力墙构造边缘构件的设计执行高规7.2.16-4条 (19)09.当边缘构件轴压比小于抗规（6.4.5）条规定时，一律设臵构造边缘构件 (20)10.指定的过渡层个数及层号 (20)11.柱配筋计算原则 (20)12.保护层厚度 (20)13.梁柱重叠部分简化为刚域 (20)七、配筋信息 (21)01.边缘构件箍筋强度： (21)02.墙水平分布筋间距 (21)03.墙竖向分布筋配筋率 (21)04.结构底部需要单独指定墙竖向分布筋配筋率的层数NSW、配筋率 (21)八、荷载组合 (22)九、地下室信息 (22)01.土层水平抗力系数的比例系数M (22)02.外墙分布筋保护层厚度 (22)03.扣除地面以下几层的回填土约束 (22)04.回填土容重 (22)05.室外地坪标高 (22)06.回填土侧压力系数 (22)07.地下水位标高 (22)08.室外地面附加荷载 (23)十、生成SATWE数据文件及数据检查 (23)十一、计算控制参数 (23)01.层刚度比计算 (23)02.地震作用分析方法 (23)03.线线方程组解法 (24)04.吊车荷载计算 (24)05.生成传给基础的刚度 (24)SATWE参数设置篇一、总信息01.水平力与整体坐标夹角存在某个角度使得地震作用（风荷载）在这个方向作用时结构的地震反应最为剧烈。
总信息 (4)水平力与整体坐标夹角 (4)混凝土容重 (5)钢材容重 (5)裙房层数 (5)转换层所在层号 (5)嵌固端所在层号 (6)地下室层数 (8)墙元细分最大控制长度 (8)弹性板细分最大控制长度 (8)转换层指定为薄弱层 (8)对所有楼层强制采用刚性楼板假定 (9)地下室强制采用刚性楼板假定 (9)墙梁跨中节点作为刚性楼板从节点 (10)计算墙倾覆力矩时只考虑腹板和有效翼缘 (11)弹性板与梁变形协调 (12)采用自定义构件施工次序 (12)结构材料信息 (13)结构体系 (13)恒活荷载计算信息 (13)施工次序 (15)风荷载计算信息 (16)地震作用计算信息 (16)结构所在地区 (17)特征值求解方式 (17)“规定水平力”的确定方式 (17)墙元侧向节点信息 (18)风荷载信息 (19)地面粗糙度类别 (19)修正后的基本风压 (19)X、Y向结构基本周期 (21)风荷载作用下结构的阻尼比 (22)承载力设计时风荷载效应放大系数 (22)用于舒适度验算的风压 (23)用于舒适度验算的结构阻尼比 (23)顺风向风振 (23)横风向风振 (24)扭转风振 (25)水平风体型系数 (25)设缝多塔背风面体形系数 (26)特殊风体型系数 (27)地震信息 (27)结构规则性信息 (27)设防地震分组 (28)设防烈度 (28)砼框架、剪力墙、钢框架抗震等级 (29)抗震构造措施的抗震等级 (30)中震（或大震）设计 (31)按主振型确定地震内力符号 (31)按抗规（6.1.3-3）降低嵌固端以下抗震构造措施的抗震等级 (32)程序自动考虑最不利水平地震作用 (32)斜交抗侧力构件方向附加地震数，相应角度 (32)考虑偶然偏心 (32)考虑双向地震作用 (33)计算振型个数 (34)重力荷载代表值的活载组合值系数 (34)周期折减系数 (35)结构的阻尼比 (35)特征周期、地震影响系数最大值、用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值（罕遇地震） (36)竖向地震参与振型数 (36)竖向地震作用系数底线值 (36)自定义地震影响系数曲线 (36)活荷信息 (37)柱墙、基础设计时活荷载 (37)梁活荷不利布置最高层号 (38)柱墙基础活荷载折减系数 (38)考虑结构使用年限的活荷载调整系数 (38)梁楼面活荷载折减设置 (38)调整信息 (39)梁端负弯矩调幅系数 (39)梁活荷载内力放大系数 (39)梁扭矩折减系数 (40)托墙梁刚度放大系数 (40)连梁刚度折减系数 (41)支撑临界角 (41)柱/墙实配钢筋超配系数 (41)中梁刚度放大系数 (42)梁刚度放大系数按2010规范取值 (42)砼矩形梁转T形（自动附加楼板翼缘） (43)部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (43)调整与框支柱相连的梁内力 (43)框支柱调整系数上限 (44)抗规（5.2.5）调整 (44)弱/强轴方向动位移比例 (45)按刚度比判断薄弱层的方式 (45)指定薄弱层个数及相应的各薄弱层层号 (46)薄弱层地震内力放大系数、自定义调整系数 (46)全楼地震作用放大系数 (47)顶塔楼地震作用放大起算层号及放大系数 (47)设计信息 (49)结构重要性系数 (49)钢构件截面净毛面积比 (49)梁按压弯计算的最小轴压比 (49)考虑P-delta效应 (49)按高规或高钢规进行构件设计 (49)框架梁端配筋考虑受压钢筋 (49)结构中的框架部分轴压比限值按照纯框架结构的规定采用 (50)剪力墙构造边缘构件的设计执行高规7.2.16-4条的较高配筋要求 (50)当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件 (51)按混凝土规范B.0.4条考虑柱二阶效应 (51)保护层厚度 (51)过渡层信息 (52)柱配筋计算原则 (52)梁柱重叠部分简化为刚域 (52)钢柱计算长度系数 (53)配筋信息 (54)墙竖向分布筋配筋率 (54)NSW层数和NSW配筋率 (55)箍筋间距 (55)结构底部需要单独指定墙竖向分布筋配筋率的层数NSW/配筋率 (55)梁抗剪配筋采用交叉斜筋方式时，箍筋与对角斜筋的配筋强度比 (55)采用冷轧带肋钢筋（需自定义） (55)荷载组合 (57)地下室信息 (57)土层水平抗力系数的比例系数（M值）/扣除地面以下几层的回填土约束 (57)外墙分布筋保护层厚度 (58)回填土容重、回填土侧压力系数 (59)室外地坪标高、地下水位标高 (59)室外地面附加荷载 (59)生成SATWE数据文件及数据检查 (60)保留用户自定义的柱、梁、支撑长度系数 (60)保留用户自定义的水平风荷载 (60)保留用户自定义的边缘构件信息 (60)剪力墙边缘构件的类型 (60)构造边缘构件尺寸 (60)生成用于定制计算书的荷载简图 (60)SATWE计算控制参数 (62)忽略数检警告信息 (62)刚心坐标、层刚度比计算 (62)形成总刚并分解 (62)结构地震作用计算 (62)结构位移计算 (62)全楼构件内力计算 (62)构件配筋及验算 (62)配筋起始/终止层 (62)层刚度比计算 (62)地震作用分析方法 (62)线性方程组解法 (62)位移输出方式 (62)总信息水平力与整体坐标夹角说明书：地震作用和风荷载的方向缺省是沿着结构建模的整体坐标系X轴和Y轴方向成对作用的。

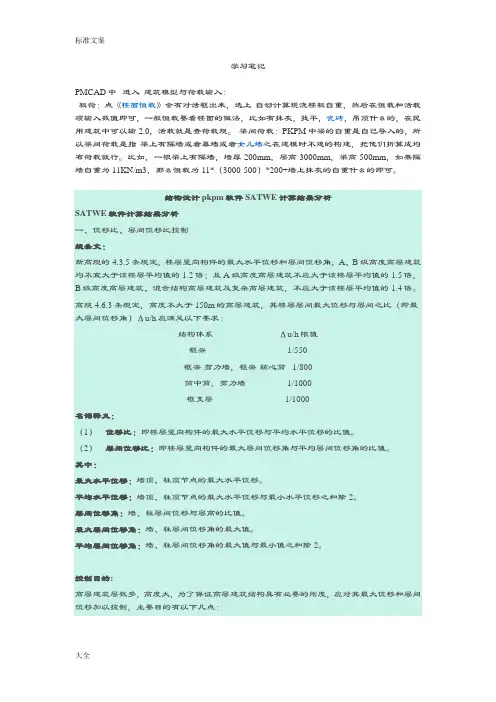

学习笔记PMCAD中--进入建筑模型与荷载输入：板荷：点《楼面恒载》会有对话框出来，选上自动计算现浇楼板自重，然后在恒载和活载项输入数值即可，一般恒载要看楼面的做法，比如有抹灰，找平，瓷砖，吊顶什么的，在民用建筑中可以输2.0，活载就是查荷载规。
