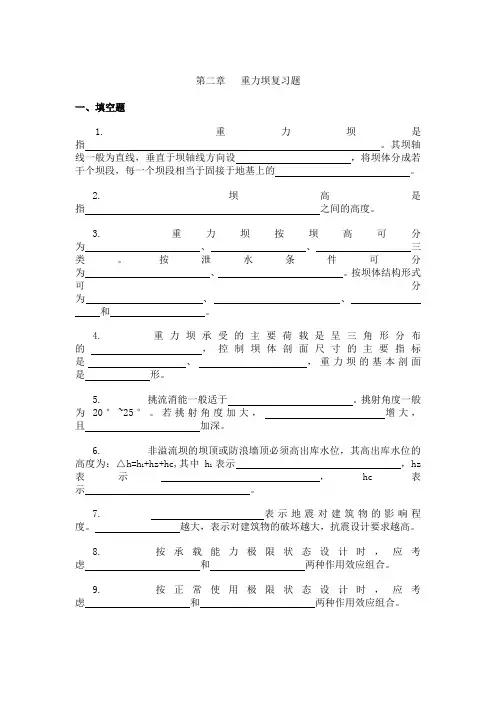

第二章重力坝自测题一、填空题1.重力坝是指。
其坝轴线一般为直线，垂直于坝轴线方向设，将坝体分成若干个坝段，每一个坝段相当于固接于地基上的。
2.坝高是指之间的高度。
3.重力坝按坝高可分为、、三类。
按泄水条件可分为、。
按坝体结构形式可分为、、和。
4.重力坝承受的主要荷载是呈三角形分布的，控制坝体剖面尺寸的主要指标是、，重力坝的基本剖面是形。
5.挑流消能一般适于。
挑射角度一般为20°~25°。
若挑射角度加大，增大，且加深。
6.非溢流坝的坝顶或防浪墙顶必须高出库水位，其高出库水位的高度为：△h=hl +hz+hc,其中hl表示，hz表示，hc表示。
7.表示地震对建筑物的影响程度。
越大，表示对建筑物的破坏越大，抗震设计要求越高。
8.按承载能力极限状态设计时，应考虑和两种作用效应组合。
9.按正常使用极限状态设计时，应考虑和两种作用效应组合。
10.溢流坝既是，又是。
因此，坝体剖面设计时除满足稳定和强度要求外，还要满足的要求，同时要考虑下游的消能问题。
11.溢流坝的溢流面由顶部的、中间的、底部的组成。
12.不设闸门时，溢流坝的坝顶高程等于水库的水位。
13.单宽流量的大小是溢流坝设计中一个很重要的控制指标。
如果单宽流量越大，对不利，但对有利。
14.溢流坝段的横缝有两种布置方式。
其中，横缝布置在时，相邻坝段产生的不均匀沉陷不影响闸门启闭，但闸墩厚度。
另一种形式，横缝布置在，闸墩比较薄，但受地基不均匀沉陷的影响大。
15.闸墩的断面形状应使，减小水头损失，墩头的形状常用、、等。
16.重力坝的泄水孔按其作用分为、、、、灌溉孔和放水孔。
按水流的流态可分为、。
17.有压泄水孔的工作闸门布置在处，检修闸门布置在。
无压泄水孔的工作闸门布置在处，检修闸门布置在。
18.重力坝的坝体防渗是采用。
19.工作闸门常在中启闭，检修闸门在中启闭，事故闸门常在中快速关闭，在中开启。
20.通气孔的上端进口不允许设在内，自由通气孔的上端进口应高于。
21.为提高泄水孔的内水压力，常将其出口断面面积。
22.重力坝坝体排水措施是：靠近上游坝面设置，其上下端与坝顶和廊道直通。
坝基排水措施是。
23.坝体分缝的目的是：，满足施工的要求。
常见的缝有：、和施工缝。
24.重力坝内的廊道的作用是、和观测、交通。
廊道常分为：和。
25.坝基开挖时，应将挖除，直至新鲜坚固的基岩面。
顺水流方向应开挖成的锯齿状，垂直于水流方向应开挖成。
26.防渗帷幕的位置布置在的坝轴线附近，自河床向两岸延伸一定距离，与两岸衔接。
27.排水孔幕布置在的下游，通常在防渗帷幕灌浆后施工。
28.按裂缝产生的原因，可分为、、、应力缝和施工缝。
29.混凝土坝的渗漏处理的原则是。
二、单项选择题1、溢流坝属于( )。
A、挡水建筑物和泄水建筑物B、次要建筑物C、挡水建筑物D、泄水建筑物2、下列重力坝是按坝体的结构形式进行分类的有( )。
A、混凝土重力坝B、浆砌石重力坝C、实体重力坝D、溢流重力坝3、下面关于坝体应力的几种说法正确的是。
A、正常运用期，坝基面的最大铅直正应力应小于坝基容许压应力。
B、正常运用期，坝基面的最大铅直正应力应大于坝基容许压应力。
C、坝体内绝对不允许出现拉应力D、以上说法都不对。
4、重力坝的坝体廊道的主要作用是( )。
A、检查和排水B、灌浆和排水C、排水D、交通5、以下泄水孔必须为有压泄水孔的是( )。
A、冲沙孔B、灌溉孔C、导流孔 D、发电孔6、采用以下( )措施主要用来降低重力坝坝基的扬压力。
A、开挖与清理B、固结灌浆C、帷幕灌浆D、混凝土齿墙7、重力坝的基本剖面为( )。
A、梯形B、三角形C、矩形 D、正方形8、重力坝地基处理时，顺水流方向的开挖面不宜( )。
A、成台阶状B、成锯齿状C、向下游倾斜D、向上游倾斜9、高度超过( )的坝属于高坝。
A、50 mB、60mC、70m D、100m10、检修闸门一般布置在( )。
A、进口处B、出口处C、孔身段 D、泄水孔的任一断面均可11、有压泄水孔的断面形状一般为( )。
A、矩形B、圆形C、城门洞形D、马蹄形三、名词解释1．扬压力2．渗透压力3．浮托力4．荷载作用的基本组合5．荷载作用的偶然组合四、判断题1．检修闸门和事故闸门都只能在静水中关闭和开启。
（）2．官厅公式只适合于计算峡谷水库的波浪三要素。
（）3．对于基本烈度为6度及其以下地区不考虑地震荷载。
（）4．坝内水平截面上的剪应力τ呈三次抛物线分布。
（）5．挑流消能适用于基岩较坚固、水头较高的情况。
（）6．固结灌浆是深层高压水泥灌浆，其主要目的是为了降低坝体的渗透压力。
（）7．地震烈度大，对建筑物的破坏小，抗震设计要求低。
（）8.设计洪水情况属于荷载的偶然组合。
（）9.按定型设计水头确定的溢流面顶部曲线，当通过校核洪水位时不能出现负压。
（）五、简答题1．简述重力坝的特点。
2．重力坝如何进行分类？3．简述重力坝的设计过程。
4．提高重力坝抗滑稳定的工程措施有哪些？5．用材料力学法计算重力坝应力的主要假定是什么？6．用微分体的平衡条件推导坝体下游边缘应力分量σxd、τd（分别计算有、无扬压力两种情况）。
7．简述重力坝坝体和坝基应力控制标准。
8．溢流坝常用的消能方式有哪几种？消能机理、使用条件如何？9．有压泄水孔和无压泄水孔的闸门如何布置？10．通气孔、平压管的作用各是什么？11．重力坝为什么要进行分缝？常见的缝有哪些？12．坝内廊道有哪些？各有什么作用？13．重力坝对地基有哪些要求？14．重力坝地基处理的措施有哪些？15．固结灌浆、帷幕灌浆各有什么作用？16．简述重力坝坝基的防渗与排水措施。
17．混凝土重力坝在运用过程中，表现出的问题有哪些？18．混凝土重力坝的裂缝按其成因可分为哪几种？常用的处理方法有哪些？19．渗漏的危害是什么？如何处理渗漏？六、计算题1．某混凝土重力坝的剖面如图所示。
分别绘图并计算有排水孔、无排水孔的情况下坝底面的扬压力。
（α=0.3）2．已知某重力坝剖面如图所示，上游正常高水位为50m，相应下游水位为15m，坝顶高程为60m，上游坝坡为1：0.2，下游坝坡为1：0.7，坝顶宽度为5m，在距上游坝面7m处设有排水孔幕。
混凝土的容重采用γc =24kN/m3，水的容重采用γw =10kN/m3，渗透压力强度折减系数α=0.3。
（浪压力忽略不计）(1)计算荷载大小；(2)画出荷载分布图，标出荷载作用的位置。
(3)已知接触面的抗剪断参数f′=0.9、C′=700kPa，抗滑稳定安全系数允许值[Ks]=3.0，试用抗剪强度公式求Ks并判别是否满足抗滑稳定要求。
3．已知混凝土的强度等级为C10，基岩的允许压应力为5000kPa，其它条件同上题，试验算坝基面的垂直正应力是否满足要求？4．某一混凝土重力坝的剖面如图所示，其坝基面向上游倾斜，倾角为θ，坝与坝基面的抗剪断参数为f′、C′，设作用于坝基面的扬压力为U。
请按抗剪断强度公式推求抗滑稳定安全系数。

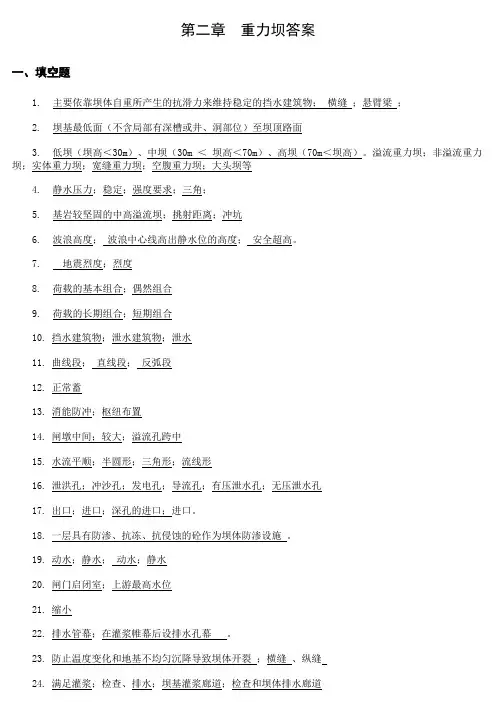

第二章重力坝答案一、填空题1.主要依靠坝体自重所产生的抗滑力来维持稳定的挡水建筑物；横缝；悬臂梁；2.坝基最低面（不含局部有深槽或井、洞部位）至坝顶路面3.低坝（坝高＜30m）、中坝（30m ＜坝高＜70m）、高坝（70m＜坝高）。
溢流重力坝；非溢流重力坝；实体重力坝；宽缝重力坝；空腹重力坝；大头坝等4.静水压力；稳定；强度要求；三角；5.基岩较坚固的中高溢流坝；挑射距离；冲坑6.波浪高度；波浪中心线高出静水位的高度；安全超高。
7.地震烈度；烈度8.荷载的基本组合；偶然组合9.荷载的长期组合；短期组合10.挡水建筑物；泄水建筑物；泄水11.曲线段；直线段；反弧段12.正常蓄13.消能防冲；枢纽布置14.闸墩中间；较大；溢流孔跨中15.水流平顺；半圆形；三角形；流线形16.泄洪孔；冲沙孔；发电孔；导流孔；有压泄水孔；无压泄水孔17.出口；进口；深孔的进口；进口。
18.一层具有防渗、抗冻、抗侵蚀的砼作为坝体防渗设施。
19.动水；静水；动水；静水20.闸门启闭室；上游最高水位21.缩小22.排水管幕；在灌浆帷幕后设排水孔幕。
23.防止温度变化和地基不均匀沉降导致坝体开裂；横缝、纵缝24.满足灌浆；检查、排水；坝基灌浆廊道；检查和坝体排水廊道25.卵石覆盖层、风化破碎的岩层；略向上游倾斜；足够宽度的台阶状。
26.靠近上游坝脚；不透水层27.防渗帷幕；沉陷缝；干缩缝；温度缝28.上堵下排二、单项选择题1、A2、C 3、A 4、B5、D6、C 7、B 8、C9、C 10、A 11、B三、名词解释1．扬压力扬压力是渗透压力和浮托力的总称。
，扬压力是由上下游水位差产生的渗流而在坝体内或坝基面上形成的渗透力，和由下游水深淹没坝体而产生的向上的浮托力组成。
2．渗透压力渗透压力是由上下游水位差产生的渗流而在坝内或坝基面上形成的向上的压力。
3．浮托力是由下游水深淹没坝体计算截面而产生的向上的压力。
四、判断题1．╳ 2．√3．╳ 4．╳5．√ 6．╳7．╳8. ╳9. √10. √五、简答题1．简述重力坝的特点。
答：优点：1、工作安全，运行可靠；2、对地形、地质条件适应性强3、泄洪方便，导流容易4、施工方便，维护简单5、受力明确，结构简单缺点：坝体剖面尺寸大，材料用量多材料的强度不能够得到充分发挥坝底扬压力大，对坝体稳定不利砼体积大，易产生不利的温度应力和收缩应力2．重力坝如何进行分类？答：重力坝的分类方法很多，主要有以下几种：按高度分类按泄水条件分类；按筑坝材料分类；按坝体结构形式分类；按施工方法分类3．简述重力坝的设计过程。
答：①资料分析②非溢流坝剖面尺寸拟定③荷载及其组合计算④抗滑稳定计算⑤坝址抗压强度及地基应力计算⑥坝体上下游面拉应力计算⑦若上述④⑤⑥有一项不满足，应重新拟定坝体剖面尺寸，并重新进行计算。
4．提高重力坝抗滑稳定的工程措施有哪些？答：①利用水重来增加坝体自重：②采用有利的开挖轮廓线：③设置齿墙：④抽水措施：⑤加固地基：⑥横缝灌浆：预应力措施：5．用材料力学法计算重力坝应力的主要假定是什么？答：①、假定坝体混凝土为均质连续各向同性的弹性体材料②、视坝段为固接于坝基上的悬臂梁，不考虑地基变形对坝体应力的影响，并认为各坝段独立工作，横缝不传力。
③、假定坝体水平截面上的正应力按直线分布，不考虑廊道等孔洞对坝体应力的影响。
6．用微分体的平衡条件推导坝体下游边缘应力分量σxd、τd（分别计算有、无扬压力两种情况）。
答：1）无扬压力情况：取下游坝面的微分体，根据平衡条件∑=0y F 0=+-x d x yd y d d p d d στd s x Sin d d φ= d y x tg m d d φ==m p d d p d yd y x d yd d )()(-=-=σστ同样由∑=0x F 得：0(=+-x d y xd y d d d d p τσm p d d xd ⋅+=τσ2）有扬压力情况：取下游坝面的微分体，根据平衡条件∑=0y F0=-+-x ud x d x yd y d d p d p d d στm p d p d d p d p d y ud yd y x d y ud yd d )()(-+=-+=σστ同样由∑=0x F 得m p p d ud d xd ⋅+-=τσ)(7．简述重力坝坝体和坝基应力控制标准。
