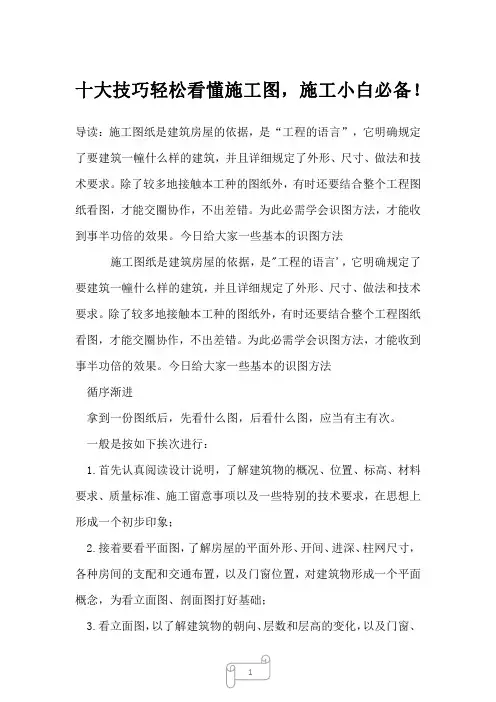

十大技巧轻松看懂施工图，施工小白必备！导读：施工图纸是建筑房屋的依据，是“工程的语言”，它明确规定了要建筑一幢什么样的建筑，并且详细规定了外形、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈协作，不出差错。
为此必需学会识图方法，才能收到事半功倍的效果。
今日给大家一些基本的识图方法施工图纸是建筑房屋的依据，是"工程的语言'，它明确规定了要建筑一幢什么样的建筑，并且详细规定了外形、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈协作，不出差错。
为此必需学会识图方法，才能收到事半功倍的效果。
今日给大家一些基本的识图方法循序渐进拿到一份图纸后，先看什么图，后看什么图，应当有主有次。
一般是按如下挨次进行：1.首先认真阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工留意事项以及一些特别的技术要求，在思想上形成一个初步印象；2.接着要看平面图，了解房屋的平面外形、开间、进深、柱网尺寸，各种房间的支配和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3.看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4.看剖面图，以大体了解剖面部分的各部位标高变化和室内状况；5.最终看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6.另外，还必需依据平面图、立面图、剖面图等中的索引符号，具体阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到"先看说明后看图；挨次最好为平、立、剖；查对节点和大样；建筑结构对比读'，这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的转变而消失各种不同的造型和效果。
俗话说："没有法规，不成方圆'，图上假如没有长、宽、高、直径等详细尺寸，施工人员就没法按图施工点但是图纸上的尺寸许多，作为详细的和操作人员来说，不需要，也不行能将图上全部的尺寸都记住。

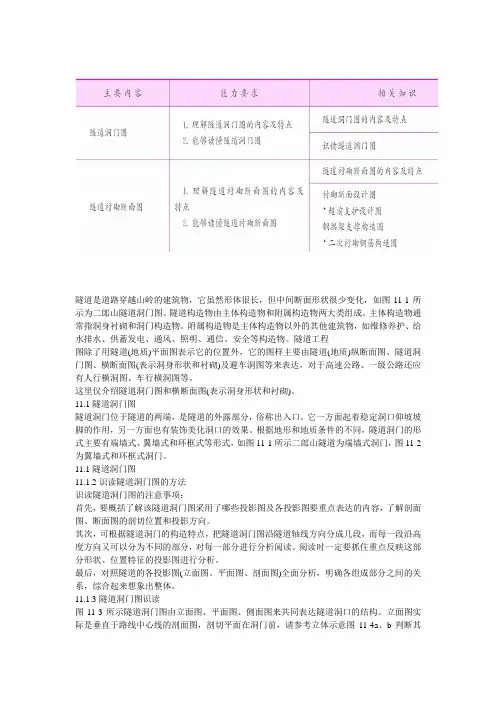

隧道是道路穿越山岭的建筑物，它虽然形体很长，但中间断面形状很少变化，如图11-1所示为二郎山隧道洞门图。
隧道构造物由主体构造物和附属构造物两大类组成。
主体构造物通常指洞身衬砌和洞门构造物。
附属构造物是主体构造物以外的其他建筑物，如维修养护、给水排水、供蓄发电、通风、照明、通信、安全等构造物。
隧道工程图除了用隧道(地质)平面图表示它的位置外，它的图样主要由隧道(地质)纵断面图、隧道洞门图、横断面图(表示洞身形状和衬砌)及避车洞图等来表达，对于高速公路、一级公路还应有人行横洞图、车行横洞图等。
这里仅介绍隧道洞门图和横断面图(表示洞身形状和衬砌)。
11.1隧道洞门图隧道洞门位于隧道的两端，是隧道的外露部分，俗称出入口。
它一方面起着稳定洞口仰坡坡脚的作用，另一方面也有装饰美化洞口的效果。
根据地形和地质条件的不同，隧道洞门的形式主要有端墙式、翼墙式和环框式等形式，如图11-1所示二郎山隧道为端墙式洞门，图11-2为翼墙式和环框式洞门。
11.1隧道洞门图11.1.2识读隧道洞门图的方法识读隧道洞门图的注意事项：首先，要概括了解该隧道洞门图采用了哪些投影图及各投影图要重点表达的内容，了解剖面图、断面图的剖切位置和投影方向。
其次，可根据隧道洞门的构造特点，把隧道洞门图沿隧道轴线方向分成几段，而每一段沿高度方向又可以分为不同的部分，对每一部分进行分析阅读。
阅读时一定要抓住重点反映这部分形状、位置特征的投影图进行分析。
最后，对照隧道的各投影图(立面图、平面图、剖面图)全面分析，明确各组成部分之间的关系，综合起来想象出整体。
11.1.3隧道洞门图识读图11-3所示隧道洞门图由立面图、平面图、侧面图来共同表达隧道洞口的结构。
立面图实际是垂直于路线中心线的剖面图，剖切平面在洞门前，请参考立体示意图11-4a、b判断其实际特征。
侧面投影图为A—A剖面图，剖切平面通过隧道中心线，投影方向为从右向左，请参考立体图11-4c判断。

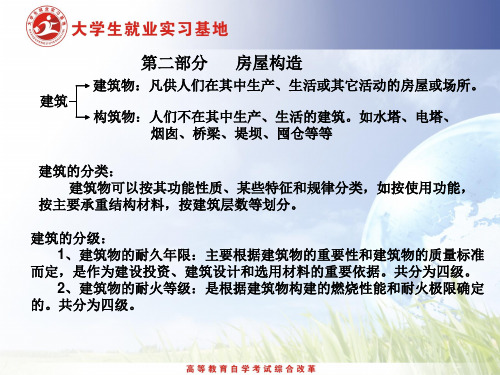

第五章建筑工程施工图的基本知识房屋建筑施工图是将一栋拟建房屋的内外形状和大小，及各部位的构造、结构、装饰、设备等的做法，按“国标”的规定，用投影的方法详细准确表示出来的图纸；第一节施工图的分类✓施工图按工种的不同进行分类：1，建筑施工图2，结构施工图3，设备施工图✓各工种的图纸又分为基本图及详图1，建筑施工图简称“建施”表示建筑物的内部布置情况，外部形状以及装修、构造作法及施工要求等；组成：建筑总平面图、建筑平面图、立面图、剖面图及建筑详图；2，结构施工图结构施工图主要表示承重结构的结构类型、结构布置情况、构件种类、数量、尺寸及构造做法； 简称“结施”；组成：设计说明、结构布置平面图、构件详图；3，设备施工图简称“设施”给水排水、采暖通风、电气等专业设备工程图；组成：布置图、详图；表示建筑物内管道与设备的位置及安装情况；基本图和详图基本图：反映全局内容的图样；详图：对建筑物的细部或构、配件用较大的比例将其形状、大小、材料和做法，按正投影图的画法，详细地表示出来的图样；第二节施工图的形成大中型建设项目，一般采用两阶段设计：▪初步设计阶段▪施工图设计阶段重大项目和特殊项目，经主管部门批准，按三个阶段进行：•初步设计、技术设计、施工图设计初步设计阶段设计方案→多方案比较→确定设计的初步方案→送交上级有关部门批准技术设计阶段在已批准的初步设计的基础上，进一步解决各种技术问题，并进行深入的技术经济比较，使设计在技术上和经济上切实可行施工图设计阶段设计的最后阶段；根据最后确定的设计方案进行；包括项目各部分详图和零部件结构明细表以及验收标准、方法；施工图预算；第三节施工图的编排顺序及主要内容整套施工图的编排顺序是：首页、总说明、建筑施工图、结构施工图、设备施工图；首页：图纸目录：说明该工程由哪几个工种的图纸组成，各工种图纸的名称、张数和图号顺序；•总说明：主要说明工程的概貌和总的要求：工程设计依据、设计标准、施工要求、建筑用料说明等•各种汇总表：建筑施工图基本图纸包括：建筑总平面图、建筑平面图、立面图、剖面图详图：1）墙身详图；2）楼梯间详图；3）屋面构造详图；4）特殊设备的房间；5）有特殊装修房间；6）其他；结构施工图基本图纸：基础平面布置图；楼盖结构布置图；屋顶结构布置图；构件详图：基础、柱、梁、板、楼梯、屋架等；第四节施工图的画法规定一、图幅及图框：二，图标（标题栏）和会签栏三，比例尺▪应写在图名右侧，且字高比图名的字高小一号；▪整张图纸为一种比例时，也可写在图标内图名的后面；▪详图的比例应写在详图索引标志的右下角；四、图线五，（定位）轴线1，概念：用来确定承重墙、柱、梁及屋架等主要结构构件的位置及尺寸的细点划线；2，编号原则：3，附加定位轴线：表示非承重墙及其它次要承重构件的位置、以分数表示；4，详图定位轴线；六，标高：用标高符号表示建筑物各部位高度的方法；三角形、尖端所指为被标注的建筑物各部位高度；总图中注写到小数点后两位、其它图注写到小数点后三位；以“米”为单位绝对标高：以青岛的黄海平均海平面为标高零点；相对标高：以室内首层地面为标高零点；建筑标高：表示建筑物装修后面层的标高结构标高：不包括面层的表面标高七，尺寸及单位八，索引符号详图符号索引符号：画在基本图需画详图的部位；用圆圈表示；分为三种情况：局部剖面的索引符号：引出线所在的一侧为投影方向；详图符号：画在详图上；用圆圈表示；分为两种情况：九，图例和代号为作图简便，“国标”规定了一系列的图形符号来代表建筑物的构配件、卫生设备和建筑材料等，这种图形符号称为图例；代号：常用构配件名称的汉语拼音第一个字母表示；十，引出线图形中某些部位具体内容或要求无法标注时，常采用引出线将所要说明的内容引出标注；十一，坡度标注坡度符号：箭头或三角形表示；坡度数字：用百分比或比例表示；十二，多层结构标注引出线通过并垂直被说明的各层，用文字说明；文字说明的次序与被说明的构造层次一致；十三，几种常用的简化画法1，对称图形：对称符号；由对称线（细点划线）及两端的两对平行线组成2，折断省略画法：形体很长；3，构件的分部画法：连接符号：以折断线表示需连接部位，并在折断线两端靠图样一侧用大写字母标注，两个被连接的部位必需用相同的字母；4，相同结构省略画法：多个相同结构；5，构件局部不同画法：两个构件局部不同时；十四，风向频率玫瑰图根据当地的风向资料将全年中不同风向的吹风频率用同一比例画在16方位线上连接而成；十五，建筑构件、配件标准图集1，概念：将许多房屋所需要的各类构件和配件根据统一模数设计成几种不同的规格，统一绘制成册；用“G”或“结”表示标准构件、用“J”或“建”表示标准配件常用标准构件有：梁、屋架、板、其他构件常用标准配件有：门窗、厕所及淋浴隔断、盟洗台、洗涤槽、屋面、顶棚、楼地面、墙面、散水等做法等；2，内容：设计说明、设计图样3，查阅方法：第六章建筑施工图第一节建筑总平面图形成：将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样，即为总平面图；基本内容：1）图名、比例、图例及有关的文字说明；2）所建区域的总体布局；3）新建工程在建筑区域内的具体位置；4）新建建筑物首层地面、室外整平地面和道路的绝对标高；5）新建建筑物的朝向-指北针、主导风向；6）新建工程周围的地形---等高线确定新建工程在已有建筑群中位置的方法之----坐标方格网（1）测量坐标：▪在地形图上绘制的方格网叫测量坐标网；▪与地形图采用同一比例尺，竖轴为y，横轴为X；（2）施工坐标（建筑坐标）▪将建设地区的某一点定为“O”，水平方向为B轴，垂直方向为A轴，进行分格；比例尺与地形图相同；第二节平面图形成：平面图应包括下列内容：1，图名、比例、定位轴线；2，建筑物平面形状、房间及各部位布置；3，建筑物的尺寸、标高：外部尺寸、内部尺寸：外部尺寸一般分三道标注；标注在图形的上、下、左、右第一道尺寸是外墙门窗洞的宽度和位置尺寸；中间第二道尺寸是定位轴线尺寸；最外侧的第三道尺寸是建筑物总尺寸；4，门窗的位置及编号；5，剖面图、详图和标准配件的位置及其编号；6，室内装修作法；7，文字说明；屋顶平面图专门说明屋面构造和屋顶形状的图形；主要内容：1）表明屋面排水情况；2）表明屋面形状；3）尺寸--只标轴线尺寸；4）节点详图索引标志；第三节立面图立面图的形成；主要内容：1．立面造型；2，尺寸标注：外部尺寸、内部尺寸：外部尺寸：用标高及尺寸线表明建筑各部位的高度；内部尺寸：用标高及尺寸线标注室内内墙上的尺寸3，装修做法；4，索引标志；第四节剖面图一、形成二，主要内容：1，内部情况：2，尺寸标注：用标高及尺寸线表示出建筑物的各部位高度3，索引符号第五节详图一、墙身详图墙身剖面图、墙身节点构造大样图；建筑剖面图的局部放大图；表示从基础上部的防潮层到檐口各主要节点的作法；多层建筑物中，若各层的情况一样时，可只画首层、顶层或加一个中间层来表示；也可把各个节点的详图分别单独绘制；墙身节点详图的主要内容：轴线及编号；檐口部分作法、尺寸及标高；各层楼板、梁等构件与墙身的搭接关系、楼板做法及标高；表明门窗洞口的标高及做法；墙角的做法及尺寸；二、楼梯详图1，概念：组成：楼梯段（楼梯板、梯梁）、平台（平台板、平台梁）、栏杆扶手等；分类：预制和现浇；梁式和板式；双梯段并列式（双跑）；详图一般分建筑详图与结构详图，分别绘制，分别编入建施、结施中；但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑和结构详图可合并绘制，编入建施或结施均可； 楼梯详图一般包括平面图、剖面图及踏步、栏板详图；表示类型、结构形式、各部位尺寸及装修做法；2.楼梯详图内容：楼梯平面图的主要内容：形成：主要内容：图名、比例尺、轴线及编号：尺寸标注：开间和进深尺寸；楼梯段宽度、休息平台宽度；梯段水平投影长度及踏步宽；墙、梯段定位尺寸；标高：楼梯走向：索引符号、剖切符号：楼梯剖面图的主要内容：形成：主要内容：第七章结构施工图第一节概述一，概念：二，常用构件代号三，常用钢筋的种类及符号钢筋按其强度和品种分成不同等级，并用不同的直径符号表示；四，钢筋的标注五、钢筋的弯钩六，钢筋的保护层七，钢筋的分类：按在构件中的位置及作用不同分为：1，受力筋（主筋）构件中根据计算确定的主要受力钢筋；配置在梁、板、柱、基础等钢筋混凝土构件中；梁、板中的受力钢筋还有直筋和弯筋两种型式；2，架立钢筋：起架立作用的钢筋，并与受力钢筋、箍筋组成钢筋骨架；一般配置在梁的上部；3 ，箍筋：构件中承受剪刀或扭矩的钢筋，并兼有固定纵向钢筋位置的作用；一般在梁、柱构件中使用；4，分布钢筋：用于板和基础中，方向与受力筋垂直；起固定受力筋、分布荷载和抵抗温度应力的作用；5，构造钢筋：八、钢筋图例及常用画法：九、钢筋的编号：凡钢筋直径、形状、长度相同的为同一编号；钢筋编号的表示方法：从要标注的钢筋处画一条引出线，引出线的一端画一细实线圆，圆内写出该钢筋的编号，引出线的上面写出钢筋的根数及种类等；十、钢筋混凝土构件详图的表示方法配筋图：立面图、断面图---- 外形尺寸、内部配筋模板图：也称外形图，主要表明构件的外形（预埋铁件、预留箍筋、预留孔洞的位置）各部位尺寸，有关标高、构件和定位轴线的位置关系；适用于较复杂的构件;第二节基础结构施工图1，基础的组成2，基础类型3，基础结构图包括：基础平面图；基础详图；文字说明基础平面图形成：基础平面图基本内容1）轴线网：与建筑施工图的轴线完全一致；2）基础的类型及平面布置情况；3）尺寸标注：4）剖切符号或基础编号；条形基础：凡基础构造（宽度、墙厚、大放脚尺寸、基底标高等）不同时，均应以不同的剖面图表示，并在平面图上标以不同的剖切编号；独立基础：不同构造的基础均给予不同的编号；基础详图基本内容：条基：画垂直剖面图；独立基础：画断面图及平面图；1）轴线及编号；2）基础各部位的形状、材料、详细尺寸及配筋；基础墙、大放脚、垫层、防潮层；第三节楼板、屋面结构施工图一、概念：结构布置平面图：表达该层楼板、梁及下层楼盖以上的墙及柱等构件的布置情况；（节点）详图：表明楼盖中板与板、板与梁、梁与墙之间的连接；构件统计表：分层统计各类构件的数量并注明详图所在图纸编号或选用的图集编号；文字说明：二、主要内容：1，楼板结构平面图主要内容：1）轴线网：2）各种构件的布置、代号及编号；墙：一般画出其轮廓线；梁、屋架：常用粗点划线表示；楼板：表示方法过梁：仅标示代号圈梁：另画布置图；3）尺寸标注；4）剖面符号：凡板与墙、梁构造做法不同时，应标注不同的剖面符号；楼板表示方法--预制楼板：用细实线分块画出板轮廓线；如板的数量太多，可用一条对角线表示楼板的布置范围，并在对角线上写明预制楼板的数量及型号；当若干房间板布置相同时，可只画出一间的实际布置，其余均用代号表示；现浇钢筋混凝土板的表示方法：⏹钢筋：直接在平面图上表示；每种规格的钢筋只画一根并标出直径、间距；⏹板、梁情况：在平面图上画出纵横两方向的重合断面图；标注板的厚度、标高、梁的断面尺寸；第四节楼梯结构图表示楼梯的类型、各构件的尺寸、数量及配筋情况；图纸包括：平面图；剖面图；详图----节点详图、构件详图；第八章平面整体表示法制图规则平面整体表示法：（简称“平法”）把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构设计图;共有三种方式：平面注写方式、列表注写方式、截面注写方式平法施工图：在平面布置图上直接表示各构件的断面形状、尺寸、配筋情况；不同构件有各自的平法制图规则；一、梁平法施工图制图规则二、柱平法施工图制图规则。
