中职机械基础轮系测试题

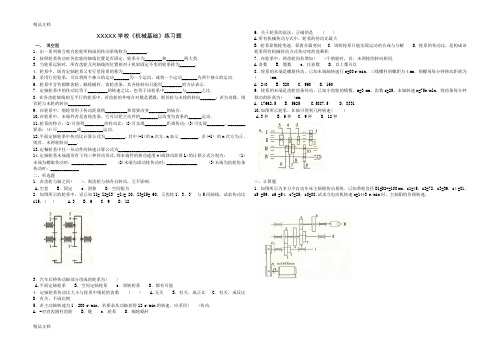

XXXXX学校《机械基础》练习题一、填空题1．由一系列相互啮合齿轮所构成的传动系统称为_________．2．按照轮系传动时各齿轮的轴线位置是否固定，轮系分为________和________两大类．3．当轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为_______．4．轮系中，既有定轴轮系又有行星轮系的称为________．5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动．6．轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条，其各轮转向只能用_________的方法表示．7．定轴轮系中的传动比等于_________的转速之比，也等于该轮系中________与_______之比．8．在各齿轮轴线相互平行的轮系中，若齿轮的外啮合对数是偶数，则首轮与末轮的转向_______；若为奇数，则首轮与末轮的转向__________．9．在轮系中，惰轮常用于传动距离稍__________和需要改变________的场合．10.在轮系中，末端件若是齿轮齿条，它可以把主动件的________运动变为齿条的______运动．11.轮系的特点：(1)可获得_________的传动比；(2)可实现__________距离传动；(3)可实现________、________要求；(4)可_________或__________运动．12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n次方，n表示 ________．若(-1) 的n次方为正，则首、末两轮转向____．13.定釉轮系中任一从动件的转速计算公式为______________________.14.定轴轮系末端通常有下列三种传动形式，则末端件的移动速度v(或移动距离L)的计算公式分别为： (1)末端为螺旋传动时：________________ (2)末端为滚动轮传动时：______________ (3)末端为齿轮齿条传动时：_____________二、单选题1．若齿轮与轴之间( )，则齿轮与轴各自转动，互不影响．A.空套 B．固定 c．滑移 D．空间配合2．如图所示的轮系中，设已知Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′与5同轴线，试求传动比i15。

试题题型：计算题一、计算图示机构的自由度，并判断机构是否具有确定的运动。

（如有复合铰链、虚约束、局部自由度须指出）DEDEHKCDDE二、轮系的计算 1．在图示轮系中，已知各轮齿数为Z 1=Z 3=30，Z 2=90，Z 2’=40，Z 3’=40，Z ４=30，试求传动比i 1H ，并说明Ｉ、Ｈ轴的转向是否相同？2．在图示轮系中，已知各轮齿数为Z 1 =15，Z 2=20， Z 2’ = Z 3’= Z ４=30， Z 3=40，Z 5= 90，试求传动比I ⅠⅡ，并说明Ｉ、Ⅱ轴的转向是否相同？3.在图示轮系中，已知各轮的齿数为Z 1= 20，Z 2=30，Z 3=80， Z ４=25，Z 5=50，试求传动比i 15。

’ Ⅱ4.在图示轮系中，已知各轮齿数为Z1= 55， Z2=11，Z3=77，Z3’=49，Z４=12，Z5=73，试求传动比i1H。

5.在图示轮系中，已知各轮齿数为Z1= Z2= 30，Z3= 40，Z４=20，Z5=18，Z6=38，试求传动比i1H。

6.在图示轮系中，已知各轮齿数为Z1= Z2’= 20，Z2=40，Z3= 80，试求传动比i1H。

7.在图示轮系中，已知各轮齿数为Z 1=19，Z 2=76， Z 2’= 40，Z 3=20，Z 4= 80，试求传动比i 1H 。

8.在图示轮系中，已知各轮齿数为Z 1= 20，Z 2’= 25，Z 2= Z 3=30，Z 3’= 20，Z 4=75，试求１、轮系的传动比i 1H 。

２、若n 1=1000r/min ，转臂Ｈ的转速n H =?9.在图示轮系中，已知各轮齿数为Z 1= Z 3=15 ，Z 2’= 60，Z 2= Z ,3=20，Z 4= 65，试求轮系的传动比i 1H 。

210.在图示轮系中，已知各轮齿数为Z 1=101， Z 2=100，Z 3=99，Z 4= 100，轮１的转速n 1=1r/min ，（顺时针），且n 4=n 1，n 4的方向与n 1相反，求n H 的大小及转向。

机械基础试题库（1~5章）一、简答题(绪论1～4、第一章5～10、第二章11～20、第三章21～30、第四章31～33、第五章34～40)1、机器通常由哪几部分组成？2、运动副中的高副和低副如何区分？3、什么是低副机构？什么是高副机构？4、各举一例运动副分别属于移动副、转动副和螺旋副？5、当摩擦轮传动没有相对滑移时，两摩擦轮的转速与直径有什么关系？6、普通V带分哪几种型号？各型号截面积大小次序如何排列？7、带传动常用的张紧方法有哪些？8、平带传动的张紧轮安放位置如何？为什么？9、V带传动的张紧轮安放位置如何？为什么？10、包角的大小对带传动有什么影响？11、按螺纹的牙型不同，常用的螺纹有哪几种？12、螺纹的导程与螺距、线数有何关系？13、普通螺纹的公称直径是指哪个直径？14、普通螺纹的代号如何表示？（粗牙螺纹、细牙螺纹）15、常用的螺旋传动有哪几种？16、管螺纹的螺纹特征代号有哪几种？17、螺纹按照用途可分哪几种？18、差动螺旋传动中，活动螺母的移动距离公式如何？19、解释M24×1.5LH的含义。

20、解释T r40×7的含义。

21、链传动的类型很多，按用途不同，链可分哪几类？22、直齿锥齿轮的正确啮合条件是什么？23、对齿轮传动的基本要求是什么？24、渐开线齿廓啮合时有什么特性？25、什么是模数？单位是什么？26、直齿圆柱齿轮正确啮合条件是什么？27、齿轮轮齿常见的失效形式有哪些？28、渐开线各点的齿型角是否相等？标准齿轮的齿形角是指哪个位置上的齿形角？其值为多大？29、斜齿轮的模数、齿形角各有哪几种？哪一种是标准值？30、斜齿圆柱齿轮的正确啮合条件是什么？31、什么是轮系？按各齿轮轴线在空间的相对位置是否固定，可将轮系分为哪两类？32、惰轮对轮系传动比的计算有什么影响？33、轮系传动比的正、负号表示什么含义？34、绞链四杆机构有哪几种基本类型？35、在曲柄摇杆机构中，当主动曲柄作等速回转时，从动摇杆作什么运动？36、平行双曲柄机构和反向平行双曲柄机构的运动特点是什么？37、铰链四杆机构中，曲柄存在的条件是什么？38、何谓急回特性？曲柄摇杆机构具有急回特性的条件是什么？39、何谓机构的死点位置？生产中如何消除“死点”？40、曲柄滑块机构由什么机构演化而来的，有何作用？。

第六章轮系测试题及答案一、选择题1. 齿轮传动中，齿数比是指（）。

A. 齿轮的齿数B. 两个齿轮的齿数之比C. 齿轮的直径比D. 齿轮的周长比答案：B2. 轮系中，行星轮的作用是（）。

A. 传递动力B. 改变传动比C. 改变旋转方向D. 以上都是答案：D3. 在齿轮传动中，如果主动轮的转速为1000转/分钟，从动轮的齿数是主动轮的两倍，那么从动轮的转速为（）。

A. 500转/分钟B. 2000转/分钟C. 1000转/分钟D. 无法确定答案：A二、填空题1. 轮系中，如果主动轮的齿数为30，从动轮的齿数为60，那么齿数比为______。

答案：1:22. 在一个行星轮系中，太阳轮的转速为200转/分钟，行星轮的转速为100转/分钟，那么行星架的转速为______。

答案：150转/分钟三、简答题1. 请简述轮系的基本组成。

答案：轮系通常由主动轮、从动轮、行星轮和行星架组成。

2. 轮系在机械传动中有什么作用？答案：轮系在机械传动中主要用于改变转速和扭矩，实现动力的传递和分配。

四、计算题1. 已知一个齿轮传动系统，主动轮齿数为40，从动轮齿数为80，求传动比。

答案：传动比为2:1。

2. 一个行星轮系中，太阳轮齿数为20，行星架固定，行星轮齿数为40，求行星轮的转速，如果太阳轮的转速为500转/分钟。

答案：行星轮的转速为1000转/分钟。

五、论述题1. 论述齿轮传动和轮系传动在机械设计中的重要性。

答案：齿轮传动和轮系传动在机械设计中具有至关重要的作用。

它们不仅可以实现动力的高效传递，还可以通过改变齿数比来调整转速和扭矩，满足不同的工作需求。

此外，轮系传动还可以实现复杂的运动控制，如改变旋转方向和实现多轴驱动等，对于提高机械设备的性能和灵活性具有重要意义。

第 5 章 轮系习题与参考答案一、复习思考题1．为什么要应用轮系？试举出几个应用轮系的实例？2．何谓定轴轮系？何谓周转轮系？行星轮系与差动轮系有何区别？ 3．什么叫惰轮？它在轮系中有什么作用？4．定轴轮系的传动比如何计算？式中( - 1) m 有什么意义？ 5．定轴轮系末端的转向怎样判别？6．如果轮系的末端轴是螺旋传动，应如何计算螺母的移动量？二、填空题1．由若干对齿轮组成的齿轮机构称为 。

轮系三种。

3．对平面定轴轮系， 始末两齿轮转向关系可用传动比计算公式中 的符号来判定。

4．行星轮系由 、 和 三种基本构件组成。

5．在定轴轮系中，每一个齿轮的回转轴线都是 的。

7．如果在齿轮传动中，其中有一个齿轮和它的绕另一个旋转，则这轮系就叫周转轮系。

8．旋转齿轮的几何轴线位置均 的轮系，称为定轴轮系。

9．轮系中 两轮 之比，称为轮系的传动比。

10．加惰轮的轮系只能改变 的旋转方向，不能改变轮系的 。

n11．一对齿轮的传动比，若考虑两轮旋转方向的同异，可写成 i = 1 = 士 ——。

n212．定轴轮系的传动比， 等于组成该轮系的所有 轮齿数连乘积与所有轮 齿数连乘积之比。

13．在周转转系中，凡具有几何轴线的齿轮，称中心轮，凡具有几何轴线的齿轮，称为行星轮，支持行星轮并和它一起绕固定几何轴线旋转的构件，称为 。

14．周转轮系中，只有一个 时的轮系称为行星轮系。

15．转系可获得 的传动比，并可作距离的传动。

16．转系可以实现要求和 要求。

2．根据轮系中齿轮的几何轴线是否固定，可将轮系分 轮系、 轮系和6．惰轮对 并无映响，但却能改变从动轮的 方向。

17．转系可以运动，也可以运动。

18．采用周转轮系可将两个独立运动为一个运动，或将一个独立的运动成两个独立的运动。

19．差动轮系的主要结构特点，是有两个。

20．周转轮系结构尺寸，重量较。

21．周转轮系可获得的传动比和的功率传递。

三、判断题1 ．转系可分为定轴轮系和周转轮系两种。

《机械基础》试卷5姓名：班级：总分题号一二三四五题分40 22 12 10 16合分人得分（备注：要求所有试题答案做在答题卷上）一、单项选择题（本大题共20小题，每小题2分，共40分，错选、多选、未选均不得分）1、在液压传动系统中，油泵为【A 】A、动力元件B、执行元件C、控制元件D、辅助元件2、齿轮传动组成的运动付称为【D】A、高付B、低副C、移动副D、旋转副3、右图1表示【D】A、圆柱齿轮传动B、圆柱蜗杆传动C、圆锥齿轮传动D、圆锥蜗杆传动图14、若两个力系对同一刚体的作用效果相同，则称这两个力系为【C】A、平衡力系B、相同力系C、等效力系D、同一力系5、液压传动的工作介质是【C 】A、油管B、油箱C、液压油D、气体6、在液压传动系统中，通过改变阀口流通面积大小来调节油液流量的阀为【C 】A、单向阀B、压力控制阀C、流量控制阀D、溢流阀7、机械的制造单元是【A 】A、零件B、构件C、机构D、组件8、在作低碳钢拉伸试验时，应力与应变成正比，该阶段属于【B】A、弹性阶段B、屈服阶段C、强化阶段D、局部变形阶段9、下列关于液压传动的叙述哪一个是错误的【D 】A、液压传动在实际生产中应用广泛B、液压传动质量小，扭矩大，结构紧凑C、液压传动润滑良好，传动平稳D、液压传动在实际生产中应用范围小10、在液压系统中，起过滤油液中的杂质，保证油路畅通作用的辅助元件为【A】A、过滤器B、油箱C、油管D、蓄能器11、在一齿轮系中，若各齿轮和传动件的几何轴线都是固定的，则此轮系为【A】A、定轴轮系B、动轴轮系C、周转轮系D、行星轮系12、下列关于油马达和油泵，哪一叙述是不正确的【A】A、油泵就是油马达B、油泵是动力元件，油马达是执行元件C、油泵是将机械能转换为压力能D、油马达是将压力能转换为机械能13、一轮系有3对齿轮参加传动，经传动后，则输入轴与输出轴的旋转方向【A 】A、相同B、相反C、不变D、不定14、在一般机械传动中，若需要带传动时，应优先选用【C 】A、圆形带传动B、同步带传动C、V型带传动D、平型带传动15、在下列常见油泵中，哪一种油泵具有较高的油压【C 】A、齿轮泵B、单作用叶片泵C、双作用叶片泵D、柱塞泵16、在下列机械传动中，哪一种传动具有精确的传动比【C 】A、皮带传动B、链条传动C、齿轮传动D、液压传动17、在下列传动中，哪一种传动属于摩擦传动【A 】A、皮带传动B、链条传动C、齿轮传动D、蜗杆传动18、下列哪一种齿轮传动能改变两轴间的传动方向【D】A、直齿圆柱齿轮B、斜齿圆柱齿轮C、内啮合齿轮D、圆锥齿轮19、螺纹连接的自锁条件为【D】A、螺纹升角≤当量摩擦角B、螺纹升角>摩擦角C、螺纹升角≥摩擦角D、螺纹升角≥当量摩擦角20、在一皮带传动中，若主动带轮的直径为10cm,从动带轮的直径为30cm则其传动比为【】A、0.33B、3C、4D、5二、填空题（本大题共6小题，每空1分，共22分）21、常用螺纹的类型有梯形＿＿＿＿＿、矩形＿＿＿＿＿、＿锯齿形＿＿＿三角形＿、＿＿＿＿＿和＿＿＿＿＿。

机械基础轮系试题及答案一、选择题（每题2分，共10分）1. 轮系中，若主动轮转速为n1，从动轮转速为n2，传动比i为：A. n1/n2B. n2/n1C. n1*n2D. n1-n2答案：B2. 轮系中，若主动轮齿数为Z1，从动轮齿数为Z2，传动比i为：A. Z1/Z2B. Z2/Z1C. Z1*Z2D. Z1-Z2答案：B3. 轮系中，若主动轮直径为D1，从动轮直径为D2，传动比i为：A. D1/D2B. D2/D1C. D1*D2D. D1-D2答案：B4. 轮系中，若主动轮扭矩为T1，从动轮扭矩为T2，传动比i为：A. T1/T2B. T2/T1C. T1*T2D. T1-T2答案：B5. 轮系中，若主动轮功率为P1，从动轮功率为P2，传动比i为：A. P1/P2B. P2/P1C. P1*P2D. P1-P2答案：B二、填空题（每题2分，共10分）1. 轮系中，传动比i的计算公式为_________。

答案：主动轮转速/从动轮转速或主动轮齿数/从动轮齿数或主动轮直径/从动轮直径2. 轮系中，若主动轮转速为n1，从动轮转速为n2，则传动比i=_________。

答案：n1/n23. 轮系中，若主动轮齿数为Z1，从动轮齿数为Z2，则传动比i=_________。

答案：Z1/Z24. 轮系中，若主动轮直径为D1，从动轮直径为D2，则传动比i=_________。

答案：D1/D25. 轮系中，若主动轮扭矩为T1，从动轮扭矩为T2，则传动比i=_________。

答案：T2/T1三、简答题（每题5分，共20分）1. 描述轮系中传动比的物理意义。

答案：传动比表示轮系中主动轮与从动轮转速或齿数或直径的比值，反映了轮系的减速或增速效果。

2. 轮系中，为什么主动轮与从动轮的转速比等于它们的齿数比？答案：因为轮系中齿轮的啮合关系使得主动轮与从动轮的齿数比决定了它们的转速比，即齿数多的轮转速慢，齿数少的轮转速快。

XXXXX学校《机械基础》练习题一、填空题1．由一系列相互啮合齿轮所构成的传动系统称为_________．2．按照轮系传动时各齿轮的轴线位置是否固定，轮系分为________和________两大类．3．当轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为_______．4．轮系中，既有定轴轮系又有行星轮系的称为________．5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动．6．轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条，其各轮转向只能用_________的方法表示．7．定轴轮系中的传动比等于_________的转速之比，也等于该轮系中________与_______之比．8．在各齿轮轴线相互平行的轮系中，若齿轮的外啮合对数是偶数，则首轮与末轮的转向_______；若为奇数，则首轮与末轮的转向__________．9．在轮系中，惰轮常用于传动距离稍__________和需要改变________的场合．10.在轮系中，末端件若是齿轮齿条，它可以把主动件的________运动变为齿条的______运动．11.轮系的特点：(1)可获得_________的传动比；(2)可实现__________距离传动；(3)可实现________、________要求；(4)可_________或__________运动．12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n次方，n表示 ________．若(-1) 的n次方为正，则首、末两轮转向____．13.定釉轮系中任一从动件的转速计算公式为______________________.14.定轴轮系末端通常有下列三种传动形式，则末端件的移动速度v(或移动距离L)的计算公式分别为： (1)末端为螺旋传动时：________________ (2)末端为滚动轮传动时：______________ (3)末端为齿轮齿条传动时：_____________二、单选题1．若齿轮与轴之间( )，则齿轮与轴各自转动，互不影响．A.空套 B．固定 c．滑移 D．空间配合2．如图所示的轮系中，设已知Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′与5同轴线，试求传动比i15。

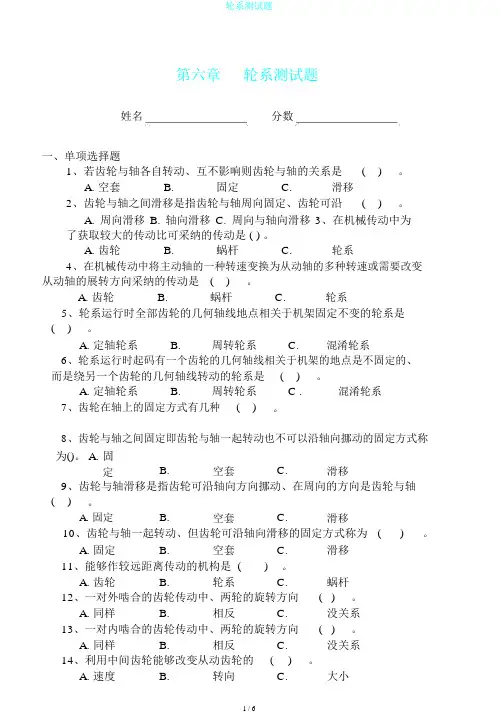

第六章轮系测试题姓名分数一、单项选择题1、若齿轮与轴各自转动、互不影响则齿轮与轴的关系是( )。

A. 空套B.固定C.滑移2、齿轮与轴之间滑移是指齿轮与轴周向固定、齿轮可沿( )。

A. 周向滑移B. 轴向滑移C. 周向与轴向滑移3、在机械传动中为了获取较大的传动比可采纳的传动是 ( ) 。

A. 齿轮B.蜗杆C.轮系4、在机械传动中将主动轴的一种转速变换为从动轴的多种转速或需要改变从动轴的展转方向采纳的传动是( )。

A. 齿轮B.蜗杆C.轮系(5、轮系运行时全部齿轮的几何轴线地点相关于机架固定不变的轮系是)。

A. 定轴轮系B.周转轮系C.混淆轮系6、轮系运行时起码有一个齿轮的几何轴线相关于机架的地点是不固定的、而是绕另一个齿轮的几何轴线转动的轮系是( )。

A. 定轴轮系B.周转轮系 C .混淆轮系7、齿轮在轴上的固定方式有几种()。

8、齿轮与轴之间固定即齿轮与轴一起转动也不可以沿轴向挪动的固定方式称为()。

A. 固定 B.空套 C.滑移9、齿轮与轴滑移是指齿轮可沿轴向方向挪动、在周向的方向是齿轮与轴()。

A. 固定B.空套C.滑移10、齿轮与轴一起转动、但齿轮可沿轴向滑移的固定方式称为( )。

A. 固定B.空套C.滑移11、能够作较远距离传动的机构是 ()。

A. 齿轮B.轮系C.蜗杆12、一对外啮合的齿轮传动中、两轮的旋转方向()。

A. 同样B.相反C.没关系13、一对内啮合的齿轮传动中、两轮的旋转方向()。

A. 同样B.相反C.没关系14、利用中间齿轮能够改变从动齿轮的()。

A. 速度B.转向C.大小15、在轮系中各齿轮轴线相互平行时、若外啮合齿轮的对数是偶数则首轮与末轮的转向 ()。

A. 同样B.相反C.没关系16、在轮系中对总传动比毫无影响但起到改变齿轮副中从动轮展转方向作用的齿轮被称为 ( )。

A. 主动轮B.从动轮C.惰轮17、定轴轮系传动比大小与轮系中惰轮的齿数( )。

A. 没关B.成正比C.成反比18、若主动轴转速为1200r/min 、若要求从动轴获取12r/min 的转速应采纳的传动是( )。

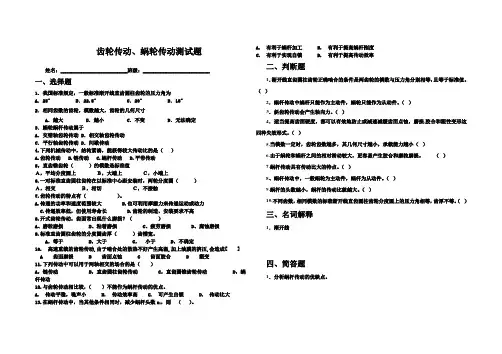

齿轮传动、蜗轮传动测试题姓名：__________________________班级：__________________________一、选择题1．我国标准规定，一般标准渐开线直齿圆柱齿轮的压力角为A．25°B．22.5°C．20°D．15°2．相同齿数的齿轮，模数越大，齿轮的几何尺寸A．越大B．越小C．不变D．无法确定3．蜗轮蜗杆传动属于A．交错轴齿轮传动 B．相交轴齿轮传动C．平行轴齿轮传动 D．间歇传动4.下列机械传动中，结构紧凑，能获得较大传动比的是（）A.齿轮传动B.链传动C.蜗杆传动D.平带传动5，直齿锥齿轮（）的模数是标准值Ａ，平均分度圆上Ｂ，大端上Ｃ，小端上6.一对标准直齿圆柱齿轮在以标准中心距安装时，两轮分度圆（）Ａ，相交Ｂ，相切Ｃ，不接触7.齿轮传动的特点有（）。

A.传递的功率和速度范围较大B.也可利用摩擦力来传递运动或动力C.传递效率低，但使用寿命长D.齿轮的制造、安装要求不高8.开式齿轮传动，齿面常出现什么磨损？（）A、磨粒磨损B、粘着磨损C、疲劳磨损D、腐蚀磨损9.标准直齿圆柱齿轮的分度圆齿厚（）齿槽宽。

A，等于B，大于C，小于D，不确定10. 高速重载的齿轮传动,由于啮合处的散热不好产生高温,加上油膜的挤压,会造成[ ]A 齿面磨损B 齿面点蚀C 齿面胶合D 塑变11.下列传动中可以用于两轴相交的场合的是（）A，链传动B，直齿圆柱齿轮传动C，直齿圆锥齿轮传动D，蜗杆传动12.与齿轮传动相比较，（）不能作为蜗杆传动的优点。

A. 传动平稳，噪声小B. 传动效率高C. 可产生自锁D. 传动比大13.在蜗杆传动中，当其他条件相同时，减少蜗杆头数z1，则（）。

A. 有利于蜗杆加工 B. 有利于提高蜗杆刚度C. 有利于实现自锁D. 有利于提高传动效率二、判断题1．渐开线直齿圆柱齿轮正确啮合的条件是两齿轮的模数与压力角分别相等，且等于标准值。

2019年福建省中等职业学校学生学业水平考试质检卷（机械基础）参考答案第Ⅰ卷(共97.5分)一、单项选择题(本大题共30小题,每小题2分,共60分。

）1—5 C 、 C 、 A、 D 、 B 6—10 B 、 A 、 A 、 A 、 B11—15 C 、 C 、 A 、 D 、 D 16—20 A 、 A 、 C 、 B 、 B 21—25 D 、 C 、 B 、 C 、 C 26—30 C 、 B 、 B 、 B 、D二、判断题（本大题共25题，每小题1.5分。

判断下列各小题的正误，你认为是正确的请在答题卡相应位置写“A”；你认为是错误的，在相应位置写“B”。

）31—35 A 、 A 、 B 、 B 、 B 36—40 A 、 A 、 B 、 A 、 B 41—45 B 、 A 、 A 、 B 、 A 46—50 A 、 B 、 A 、 B 、 B 51—55 A 、 B 、 B 、 A 、 A第Ⅱ卷(共52.5分)三、填空题(本大题共4小题,每空1.5分,共15分。

请将正确答案写在答题卡上。

)56、反作用、二力、四边形。

57、紧键、松键。

58、凸轮、从动件、机架59、蜗杆、蜗轮。

四、简答题(本大题共3小题,第60小题8分,第61小题6.5分,第62小题8分，共22.5分。

请在答题卡上作答。

)60、根据碳在灰口铸铁中的不同存在形式，灰口铸铁分为哪四种？其各自石墨是什么样的形态？答：灰铸铁：石墨形态为片状；球墨铸铁：石墨形态为球状；可锻铸铁：石墨形态为团絮状蠕墨铸铁：石墨形态为蠕虫状。

61、解释M10X1LH-5g6g-S的意义。

答：公称直径为10mm、螺距为1mm、中径公差代号5g、顶径公差代号6g、短旋合长度的左旋细牙普通螺纹。

62、请说明铰链四杆机构中曲柄存在的条件是什么？若满足曲柄存在条件，以最短杆及最短杆对杆为机架则该机构分别为什么类型的机构？答：曲柄存在的条件为：最长杆长度加上最短杆长度之和小于其余两杆之和。

机械基础试题库（1~5章）一、填空题(共100题、210空。

绪论1～10题、20空；第一章11～30题、44空；第二章31～50题、44空；第三章51～80题、61空；第四章81～90题、20空；第五章91～100题、21空。

)1、机器是执行机械运动的装置，用来变换或传递能量、物料与信息。

2 机械是机器与机构的总称。

3、一般机器是由动力部分、传动部分和控制装置三部分组成。

4、构件是机构中的独立运动的单元体。

5、运动副是两构件直接接触组成的可动连接。

6、按两构件的接触形式的不同，运动副可分为低副和高副。

7、现代工业中主要应用的传动方式有：液压传动、机械传动、气动传动和电气传动等四种。

8、低副是指两构件以面接触的运动副，高副是指两构件以___线_____接触的运动副。

9、按两构件的相对运动形式，低副分为移动副、螺旋副、转动副。

10、齿轮的啮合属于高副。

11、摩擦轮传动通过两轮直接接触所产生的摩擦力来传递运动和动力。

12、带传动以带作为中间挠性件，利用带与带轮之间的摩擦或啮合来传递运动和动力。

13、平带传动有开口传动、交叉传动、半交叉传动和角度传动等四种形式。

14、包角是指带与带轮接触弧所对的圆心角，包角越大，带传动能力越__大_。

15、对于平带传动，一般要求包角α≥ 150 度；对于V带传动，一般要求包角α≥ 120度。

16、V带是横截面为六角形或近似为六角形的传动带。

17、V带的工作面为，它的楔角α一般为__40__。

18、带传动的张紧装置通常采用和两种方法。

19、V带传动中，带的线速度一般应限制在≤ V ≤范围内。

20、平带的开口传动用于两带轮轴线，且两带轮转向的场合。

21、平带的交叉传动用于两带轮轴线，且两带轮转向的场合。

22、普通V带分为Y、Z、A、、C、、七种型号。

23、普通V中Y型截面积最，而E型最。

24、平带的张紧轮应放在边的侧，并靠近带轮。

25、V带的张紧轮应放在边的侧，并靠近带轮。

复习：轮系测试题姓名：______________________ 班级：_______________________一、选择题1．如图所示的轮系中，设已知Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′与5同轴线，试求传动比i15。

( )B．6 C．9 D．122.定轴轮系传动比大小与轮系中惰轮的齿数 ( )A.无关 B．有关，成正比 C．有关，成反比 D．有关，不成比例3．在轮系中，两齿轮间若增加( )个惰轮时，首、末两轮的转向相同．A.奇数 B．偶数 c．任意数 D．以上都可以4.如图所示轮系，Ⅳ轴可得到几种转速( )种 B．6种 C．9种 D．12种二、名词解释题1.带的打滑2．惰轮3．轮系4．简述模数与齿轮轮齿、承载能力的关系。

三、计算题1．如图6所示，已知轮系中各齿轮齿数Z1=24，Z2=28，Z3=20，Z4=60，Z5=20，Z6=20，Z7=28。

试计算传动比17i，并在答题卡图6上用箭头标出各个齿轮的转向。

2．图 6为一简易卷扬机的传动系统，已知：z 1=18，z 2=36，z 3=20，z 4=40，n 1=100r/min，卷扬机卷筒的直径D=200mm，求卷扬机卷筒的转速和重物G 垂直方向的移动速度。

（钢索直径忽略不计）3．如图所示为多刀半自动车床主轴箱传动系统．已知带轮直径D1=D2-=180 mm，z1=45，z2=72，z3=36，z4 =81，z5 =59，z6 =54，z7=25，z8=88.试求当电动机转速n=1443 r/min时，主轴Ⅲ的各级转速.4．图示传动系统，已知z1= z2=z3=z4= 20，z5= 40，D1=130mm，D2 =260mm，双头蜗杆，蜗轮齿数z7= 80，卷简直径D=200mm．求：(1)若要使重物G上升，n1转动方向如何蜗轮的螺旋方向如何(2)传动比i17为多少(3)若要使重物G下降，电动机需运转多少秒(4)z4在系统中起何作用对系统总传动比有无影响(5)写出z1和z2的正确啮合条件。

1.判断题(本大题共24小题，总计24分)1.(1分) 由一系列齿轮组成的系统称为轮系。

（）2.(1分) 轮系中的某一个中间齿轮，既可以是前级齿轮副的从动轮，又可以是后一级齿轮副的主动轮。

（）3.(1分) 只改变传动比的大小，不改变转向的齿轮称为惰轮。

（）4.(1分) 轮系可分为定轴轮系和周转轮系两种。

（）5.(1分) 轮系中的惰轮可以改变从动轮的转向和轮系传动比的大小。

（）6.(1分) 轮系传动既可用于相距较远的两轴间传动，又可获得较大的传动比。

（）7.(1分) 轮系中使用惰轮，即可变速又可换向。

（）8.(1分) 主动轮与从动轮间加奇数个惰轮，主动轮与从动轮的回转方向相反。

（）9.(1分) 当主动轴的转速不变，使用滑移齿轮变换啮合位置，可以使从动轴获得不同的转速。

（）10.(1分) 定轮轴系不可以把旋转运动变为直线运动。

（）11.(1分) 轮系可以达到很大的转动比，可以实现较远的距离的转动。

（）12.(1分) 采用轮系传动可以实现无级变速。

（）13.(1分) 在行星轮系中，可以有两个以上的中心轮转。

（）14.(1分) 周转轮系的传动比可以按定轴轮系传动比的计算公式计算得出。

（）15.(1分) 周转轮系中所有齿轮的轴线位置均固定不变。

（）16.(1分) 在周转轮戏中，中心轮和行星架的运转轴线必须重合，否则便不能转动。

（）17.(1分) 轮系可以分为定轴轮系和周转轮系。

其中，差动轮系属于定轴轮系。

（）18.(1分) 减速器常用于原动机与工作机之间，作为减速的转动装置。

（）19.(1分) 一对外啮合的齿轮传动，两轮的转向相同，传动比取正值。

（）20.(1分) 定轴轮系的传动比等于各对齿轮传动比的连乘积.。

（）21.(1分) 定轴轮系可以用画箭头法表示各轮转向。

（）22.(1分) 三星轮变向和滑移齿轮变向都属于加惰轮的轮系。

（）23.(1分) 轮系中，至少有一个齿轮的几何轴线相对机架的位置是变化的轮系称为行星轮系。

《机械基础》自测题及答案分析题与计算题：（37道）1.一对直齿锥齿轮传动如图所示，主动轮z1=17，转速n1=800r／min，从动轮z2=38。

求：①传动比i12、从动轮转速n2、两轮分度圆锥角δ1、δ2。

图示从动轮的三个分力方向。

(①i=2.235，n2=357.9 r／min，δ1=26°46′49″，δ2=73°13′11″；②见附件。

)2.机械传动系统如图所示，根据图示参数和信息，求运动链末端构件的运动速度或行程并标明其运动方向。

(a. n6=26.1r/min，b. n4=7r/min，c. 手柄每转行程：l=2.22mm)17. 试列举出三种实现间歇运动的机构。

(凸轮机构、棘轮机构、槽轮机构。

)18. 试列举出三种将转动变成直动的机构。

(曲柄滑块机构、凸轮机构、齿轮-齿条机构。

)19. 一对标准斜齿圆柱齿轮的齿数z1=30、z2=60，模数mn=4mm，中心距a=190mm。

=28″, 正常齿制。

试计算其螺旋角β、分度圆直径、齿顶圆直径da 、基圆直径db。

(β=18°40′, d1=126.662mm , d2=253.325mm , da1=134.662mm , da2=261.325mm , db1=118.239mm , db2=236.479mm)20. 圆锥销的锥度为1：50，分析选用此锥度值的原因。

(实现自锁)21.已知材料ρ-Δl曲线如图所示，试件的直径为10mm，标距l0=50mm。

试汁算此材料的σs、σb和δs。

根据计算结果，画出σ-ε曲线，并估计该材料为何种钢？(σs=360MPa，σb=604MPa，δ5=16.2％，估计是45号钢。

)22.旋转式抛秧机转盘直径D=500mm，要求秧苗抛出速度v=15m／s。

求转盘转速。

(n=286r/min)23.汽车在R＝400m的圆形赛道上作圆周运动，速度v=90km／h，起始点(t=0) 为A点，如图所示。

1定轴轮系的传动比等于各对齿轮传动比的连乘积。

（）周转轮系的传动比等于各对齿轮传动比的连乘积。

（）行星轮系中若系杆为原动件可驱动中心轮，则反之不论什么情况，以中心轮为原动件时也一定可驱动系杆。

（）平面定轴轮系传动比的大小等于（ 1 ）；从动轮的回转方向可用（ 1 ）方法来确定。

所谓定轴轮系是指①（ 1 ），而周转轮系是指②（ 1 ）在图示轮系中，已知：蜗杆为单头且右旋，转速n11440= r/min,转动方向如图示，其余各轮齿数为：z240½=，z220'=，z330=，z318'=，z454½=，试：（1）说明轮系属于何种类型；（2）计算齿轮4的转速n4；（3）在图中标出齿轮4的转动方向。

在图示轮系中，根据齿轮1的转动方向，在图上标出蜗轮4的转动方向。

1、在图示的轮系中，已知各轮齿数为z z z z z 1235620=====，已知齿轮1、4、5、7为同轴线，试求该轮系的传动比i 17。

2、在图示的轮系中，已知z 124=，z 218=，z 315=，z 330'=，z 4105=，当轴转速n I =19r/min 时，试求轴和轮2的转速n I I ，n 2。

3、计算图示轮系的传动比iH1，并确定输出杆H的转向。

已知各轮齿数z11=，z 240 =，z 224'=，z372=，z318'=，z4114=，蜗杆左旋，n1转向如图示。

4、在图示增速器轮系中，设已知各轮齿数为z z z z z z123456,,,,,。

试求传动比i16。

5、在图示轮系中，已知各轮齿数分别为z11=(右旋)，z z224020==,,'z 318=, z420=, z z n45613020551000',,,====z r/min,试求nB的大小和方向(方向可用箭头表示)。

6、轮系如图示，由电动机带动齿轮1，其转速为n11296= r/min，转向如图示，z 120=,z z z z z z234567242028281762======,,,,,,z z89280==,。

《机械基础》月考试题2007.10。

班级姓名分数一、填空（30分）1、定轴轮系的传动比是指轮系中（)与( )之比，其大小等于轮系中（）与( )之比.2、构件间用四个转动副相连接的平面四杆机构，称为( ），它有（)（)和（)三种基本类型。

3、轮系中的惰轮只改变从动轮的（），而不改变传动比.4、家用缝纫机的踏板机构属于（）机构，主动件是（）。

单缸内燃机属于（)机构，它以（)为主动件，该机构存在（)个死点。

5、曲柄滑块机构是由（）演化而来的，其滑块的移动距离等于（)的两倍。

二、判断（10分）1、（)轮系传动既可用于相距较远的两轴间传动，又可获得较大的传动比。

2、( ）轮系中的惰轮,既可变速，又可变向。

3、( ）铰链四杆机构中的最短杆就是曲柄。

.4、( )在曲柄长度不相等的双曲柄机构中，主动曲柄作等速转动，从动曲柄作变速转动.5、（)偏心轮机构不存在死点。

三、选择（10分）1、定轴轮系的传动比大小与轮系中惰轮的齿数（）A有关B无关C成正比D成反比2、铰链四杆机构中，与机架相对的杆称为（）A曲柄B连杆C连架杆D摇杆3、平面连杆机构的急回特性系数K( ）A大于1 B小于1 C等于1 D等于04、有一铰链四杆机构，其中一杆作整周回转运动，另一杆作往复摆动的机构是（)A双曲柄机构B双摇杆机构C曲柄摇杆机构5、曲柄摇杆机构中曲柄的长度( ）A最长B最短C大于摇杆的长度D小于摇杆的长度四、问答(25分）1、曲柄：2、急回特性：3、死点位置4、如图所示铰链四杆机构，已知各构件长度如图标注,试问：（1)该机构是否存在曲柄？如果存在，则哪个构件为曲柄？机构是什么类型？（2）如果使构件AB或CD为机架，可分别得到哪种类型的机构.五、计算(25分）1、如图所示，已知Z1=24, Z2=28, Z3=20，Z4=60，Z5=20, Z6=20, Z7=28，试求该轮系的传动比及末轮转向.（回转方向用箭头在图上标注）45n1 13 6272、如图变速机构，已知：z1=26,z2=51，z3=42，z4=29，z5=49，z6=36,z7=56，z8=43，z9=30，z10=90，轴Ⅰ转速n1=200r/min.试求当轴Ⅲ上的三联滑移齿轮分别与轴Ⅱ上的三个齿轮啮合时,轴Ⅳ的三种转速。
