下载文档原格式

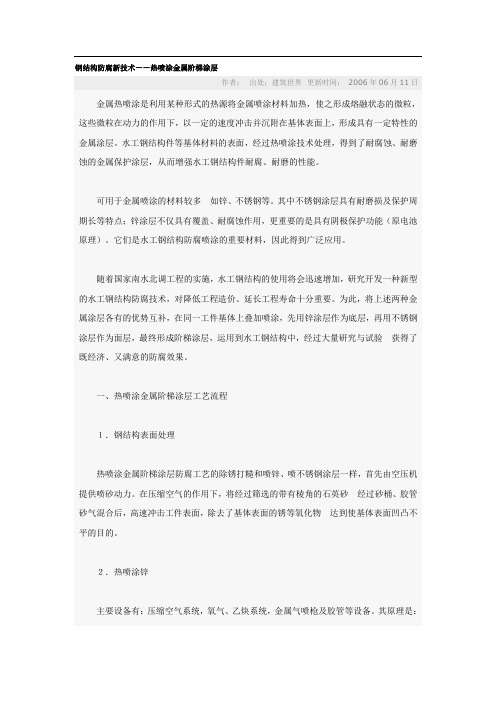

钢结构防腐新技术——热喷涂金属阶梯涂层作者：出处：建筑世界更新时间：2006年06月11日金属热喷涂是利用某种形式的热源将金属喷涂材料加热，使之形成熔融状态的微粒，这些微粒在动力的作用下，以一定的速度冲击并沉附在基体表面上，形成具有一定特性的金属涂层。
水工钢结构件等基体材料的表面，经过热喷涂技术处理，得到了耐腐蚀、耐磨蚀的金属保护涂层，从而增强水工钢结构件耐腐、耐磨的性能。
可用于金属喷涂的材料较多如锌、不锈钢等。
其中不锈钢涂层具有耐磨损及保护周期长等特点；锌涂层不仅具有覆盖、耐腐蚀作用，更重要的是具有阴极保护功能（原电池原理）。
它们是水工钢结构防腐喷涂的重要材料，因此得到广泛应用。
随着国家南水北调工程的实施，水工钢结构的使用将会迅速增加，研究开发一种新型的水工钢结构防腐技术，对降低工程造价、延长工程寿命十分重要。
为此，将上述两种金属涂层各有的优势互补，在同一工件基体上叠加喷涂，先用锌涂层作为底层，再用不锈钢涂层作为面层，最终形成阶梯涂层，运用到水工钢结构中，经过大量研究与试验获得了既经济、又满意的防腐效果。
一、热喷涂金属阶梯涂层工艺流程１．钢结构表面处理热喷涂金属阶梯涂层防腐工艺的除锈打糙和喷锌、喷不锈钢涂层一样，首先由空压机提供喷砂动力。
在压缩空气的作用下，将经过筛选的带有棱角的石英砂经过砂桶、胶管砂气混合后，高速冲击工件表面，除去了基体表面的锈等氧化物达到使基体表面凹凸不平的目的。
２．热喷涂锌主要设备有：压缩空气系统，氧气、乙炔系统，金属气喷枪及胶管等设备。
其原理是：以喷枪中的压缩空气为原动力，在驱动装置推动下，锌丝通过喷嘴，在氧－乙炔焰的加热下，成为熔融体，借压缩空气使之雾化成微粒并喷射到工件上，形成热喷涂锌保护层。
由于喷砂后的基体表面凹凸不平散热收缩后的金属涂层能牢固地附在工件表面。
３．喷涂不锈钢主要设备同喷锌，但金属气喷枪应选用中速枪，一般在高速枪基础上改进，更换部分零配件即可使用。
工作原理同上，只是锌、不锈钢两者熔点不同，故应调整好氧－乙炔焰的用量。
涂料做法方案图纸要求有哪些（涂料配方的设计及分析案例）涂料是一种涂装物体表面后，经干燥形成一层薄膜，赋予物体以保护、美化或其它功能的材料。
涂料的组成包含四大组分：-成膜物质-溶剂-颜或填料-助剂一、涂料配方设计涂料配方设计是指根据基材、涂装目的、涂膜性能、使用环境，施工环境等进行涂料各组分的选择并确定相对比例，并在此基础上提出合理的生产工艺、施工工艺和固化方式。
成膜物质（树脂）涂料用树脂的选用主要依据树脂的结构和性能、基材的性质、使用环境和成本因素等。
主要的树脂有环氧树脂、聚氨酯树脂、醇酸树脂、丙烯酸树脂、氟碳树脂、有机硅树脂等。
1.环氧树脂含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族链段为主链的高分子预聚体，目前应用的环氧树脂主要是双酚A型环氧树脂，即双酚A缩水甘油醚（DGEBA），由双酚A（DDP）与环氧氯丙烷(ECH)反应制得,结构如下：环氧树脂稳定性好，存放时间长；树脂工艺性好，能溶于多种溶剂；对各种基材有极好的粘接性；固化物有优异的耐碱性、耐水性和耐化学药品性、电绝缘性优良、机械强度高，可用作结构材料。
但耐候性差，在紫外线照射下会降解，性能下降，因此限制了其室外的使用。
2.聚氨酯树脂含有氨基甲酸酯重复链段的高分子化合物，由多异氰酸酯和多元醇通过氢转移加成聚合制得，结构如下：聚氨酯分子中有强极性氨基甲酸酯基团，大分子间存在氢键，聚合物具有高强度、耐磨、耐溶剂等特性，还可以通过改变多羟基化合物的结构和分子量，在较大范围内调节聚氨酯的性能。
聚氨酯树脂的固化温度范围宽，可以在高低温下固体，形成的漆膜附着力强，耐磨性、耐高低温性能均较好，具有良好的装饰性和防护性能，因此广泛用于家具、服饰、汽车、钢铁设备等的装饰和防护。
3.醇酸树脂由多元醇、多元酸与植物油制备的改性聚酯树脂。
长油度醇酸树脂主要用作建筑涂料；中油度醇酸树脂主要用于气干性工业涂料，也可以用作汽车的修补漆；短油度醇酸树脂主要和氨基树脂一起用作工业烤漆如金属家具等醇酸树脂还可以通过化学或与其他树脂并用，以降低成本，提高和改善产品的性能，如丙烯酸酯改性的醇酸树脂具有良好的耐候和保光性以及耐刮伤性，聚氨酯改性的醇酸树脂干燥快、硬度高、漆膜弹性好、耐磨性高、防水和耐化学品性好，主要用于室内木器清漆，有机硅链段改性的醇酸树脂具有优异的耐候、耐久、保光保色性，耐热性和抗粉化性能均有较大改善，可用于船舶漆、户外钢结构件和器具的耐久性漆和维护漆。
专业课程设计题 目：电冰箱面板的涂装工艺设计化学化工学院课程设计评分表（Ⅰ)专业班级应用化学1181 姓名学号注：按优（90-100分）、良（80-89分）、中（70-79分）、及格（60-69分）、不及格（60分以下）五档制评定成绩。
目录前言 (4)1. 涂装工艺设计 (5)1.1前处理工艺 (5)1.2喷粉工艺 (6)1.2.2粉末静电喷涂的基本原料 (6)1.2.3粉末静电喷涂的施工工艺 (6)1.2.4粉末静电喷涂的主要设备 (7)1.3固化 (8)1.3.2粉末固化的基本工艺 (8)1.3.3粉末固化的主要设备 (8)1.4检查 (8)1.5成品 (9)2. 工艺流程图 (9)3.粉末静电喷涂工艺参数 (9)4.环保工艺设计 (10)4.1VOC 的产生和毒害性 (10)4.2VOC 的防治措施 (10)4.2.1加强宣传教育 (10)4.2.2严格现场管理 (11)4.2.3改进工艺设备 (11)4.2.4开发新产品 (11)4.3治理方法 (12)4.3.1活性吸附 (12)4.3.2引风高空排放 (12)4.3.3燃烧处理 (12)4.3.4吸收除气 (12)4.3.5冷凝收集 (13)4.3.6生物处理 (13)4.3.7采用替代HAP 溶剂 (13)5.总结 (14)6.参考文献 (15)前言静电喷涂设备时粉末涂料是不可缺少的，粉末涂料是一种固体份100%的、以粉末涂料形态进行涂装形成涂膜的涂料。
它与一般溶剂型涂料和水性涂料不同，不是使用溶剂或水作为分散介质，而是借助空气作为分散介质。
40年代随着石化工业行业的迅速发展，聚乙烯、聚氯乙烯、聚酰胺等热塑性树脂产量快速增长，人们开始研究将树脂熔融涂敷于金属表面，因此相继出现了辊涂、散布和火焰喷涂等工艺方法。
1952年联邦德国的Gemmer发明了流化床涂敷法，粉末借助空气动力在专门的容器内流动游浮，具备了液体特性，从而连续自动地在预热工件表面熔融涂敷上一层致密光滑的涂层。

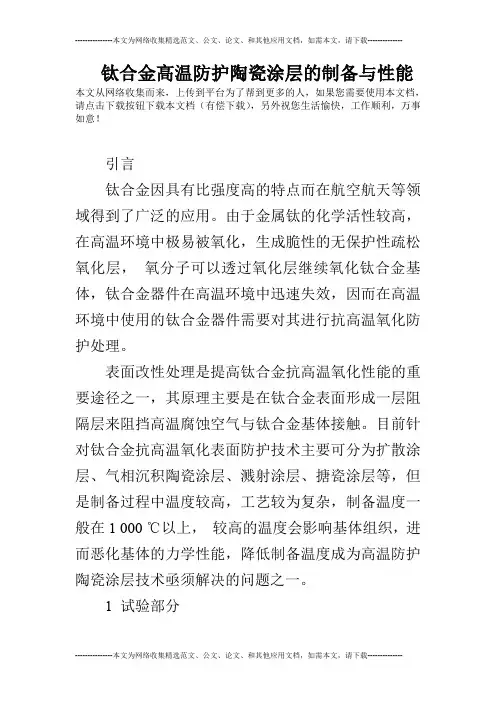

钛合金高温防护陶瓷涂层的制备与性能本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！引言钛合金因具有比强度高的特点而在航空航天等领域得到了广泛的应用。
由于金属钛的化学活性较高，在高温环境中极易被氧化，生成脆性的无保护性疏松氧化层，氧分子可以透过氧化层继续氧化钛合金基体，钛合金器件在高温环境中迅速失效，因而在高温环境中使用的钛合金器件需要对其进行抗高温氧化防护处理。
表面改性处理是提高钛合金抗高温氧化性能的重要途径之一，其原理主要是在钛合金表面形成一层阻隔层来阻挡高温腐蚀空气与钛合金基体接触。
目前针对钛合金抗高温氧化表面防护技术主要可分为扩散涂层、气相沉积陶瓷涂层、溅射涂层、搪瓷涂层等，但是制备过程中温度较高，工艺较为复杂，制备温度一般在1 000 ℃以上，较高的温度会影响基体组织，进而恶化基体的力学性能，降低制备温度成为高温防护陶瓷涂层技术亟须解决的问题之一。
1 试验部分试验材料涂料配方及配制方法经过前期正交试验优化，得到的涂料配方所列。
无机陶瓷涂料的配制步骤如下：将g 磷酸二氢铝溶液溶于g 蒸馏水中，形成均匀溶液后加入g 正硅酸四乙酯后密封搅拌24 h，形成均匀透明的溶液，随后加入g 氧化锌与g 氧化镁，使之完全溶解。
加入g 纳米六方氮化硼粉末，分散均匀后加入g 纳米氧化铝粉末，分散均匀后在超声震荡的条件下搅拌15 min。
样品制备用砂布将TC18 钛合金表面打磨光亮，去除表层氧化皮。
采用空气喷涂的方式在钛合金表面喷涂配制好的涂料，喷涂完成后涂料应完全覆盖合金表面，随后将喷涂好的试样转移到烘箱中固化，固化工艺为：120℃保温2 h、200 ℃保温5 h、350 ℃保温5 h。
性能检测方法试样制备完成后，采用上海中奕KSY-6D-16K 箱式电阻炉进行抗热震性试验以及高温氧化试验。
抗热震性试验采用急冷裂纹判定法进行，将试样从900℃电阻炉中取出后分别置于室温环境中进行空冷和水冷却，冷却后重新加热，一直循环到试样出现明显缺陷。
