涂层废气处理方案设计

涂装VOCs废气处理解决方案
一、简介
VOCs废气处理技术是现代工业发展的重要技术。

VOCs是指挥发性有
机物质，大量的废气排放会影响大气环境、人群健康，因此VOCs废气处
理技术和设备的发展已成为环保行业的热点。

涂装行业是VOCs废气处理
的重要领域，因为涂装生产在废气排放中的VOCs的含量高于其他行业。

涂装废气处理设备的选择对于涂装行业的环境影响和运营成本有着重要的
作用。

1、射流塔法：射流塔法是一种经济有效的废气处理解决方案。

射流
塔的工作原理是，废气流入射流塔，由于塔内的射流器产生的射流效应，
废气内的有机物以微小的沉降的方式被收集在射流塔内的蒸发器上，保证
废气排放符合环境污染物排放标准。

另外，该解决方案可以有效收集VOCs，减少废气排放。

2、吸收设备：VOCs废气处理解决方案还可以采用吸收设备来处理废气。

吸收设备是一种行业中常用的废气处理设备，通过吸收剂的吸收作用，有效地将VOCs从废气中捕获，达到将有害物质从废气中分离的目的，满
足环保要求。

喷漆废气处理方案设计1.废气收集与净化系统设计废气收集系统主要包括收集罩、管道、风机和除尘设备。

收集罩应位于喷漆工作区域上方，能够有效地收集喷漆过程中产生的废气。

管道应设计合理，保证废气能够流畅地进入除尘设备。

风机的选型应根据废气流量大小进行选择，以保证足够的排风量。

除尘设备可以采用湿式除尘器或活性炭吸附装置，分别适用于不同类型的废气处理。

（1）湿式除尘器：湿式除尘器通过喷淋水来将废气中的颗粒物捕集下来，再通过沉淀和分离的方式进行集中处理。

废气经过湿式除尘器后，颗粒物的浓度大幅度降低，达到排放标准。

在设计湿式除尘器时，应考虑除尘效率、水循环系统、泵的选择和维护等因素。

（2）活性炭吸附装置：活性炭吸附装置通过吸附废气中的有机溶剂来净化废气。

活性炭具有较大的比表面积，能够充分接触废气中的有机溶剂，从而将其吸附。

设计活性炭吸附装置时，应考虑活性炭层的选择和更换周期，以及废气流量和温度等参数。

2.废气排放控制措施设计废气排放控制措施主要包括垂直排放和水平排放两种方式。

（1）垂直排放：垂直排放是指将废气通过烟囱垂直向上排放到大气中。

为了减小废气对周围环境的影响，烟囱应设在喷漆车间的顶部，并且高度应根据废气扩散模拟计算来确定，以保证废气排放的安全和环保。

（2）水平排放：水平排放是指将废气通过通风管道排放到室外。

这种方式适用于喷漆车间没有足够高度设置烟囱，或者没有达到垂直排放要求的情况。

通风管道应尽量减小阻力，保证足够的排气能力，以充分排放喷漆废气。

值得注意的是，除了废气收集与净化系统和废气排放控制措施的设计，还应配备废气监测系统，对喷漆废气的排放进行实时监测和记录，并及时采取相应的控制措施。

此外，还应加强对操作人员的培训和安全意识教育，提高废气处理设备的管理和维护水平，以确保喷漆过程中产生的废气得到有效处理和控制。

最后，要定期进行废气排放的检测和评估，以验证废气处理设备的运行效果，确保废气排放符合相关的环保法规要求。

喷涂有机废气处理设计方案一想起喷涂有机废气处理，脑海中瞬间涌现出十年来的种种经验，从最初的摸索尝试，到现在的游刃有余，仿佛一幅幅画面在眼前快速闪过。

下面，我就以喷涂有机废气处理设计方案为主题，和大家分享我的心得体会。

我们得了解喷涂过程中产生的有机废气主要成分，包括漆雾、挥发性有机化合物（VOCs）等。

这些废气如果不经过处理，直接排放到大气中，会对环境和人体健康造成严重危害。

因此，我们需要采取有效的措施进行治理。

1.废气收集在设计方案之初，要考虑的是如何高效地收集废气。

我们可以采用局部收集和全面收集两种方式。

局部收集是指只在喷涂作业区域设置吸气罩，全面收集则是在整个车间设置吸气管道。

根据喷涂车间的实际情况，选择合适的收集方式。

2.废气预处理废气预处理主要包括过滤和冷却两个环节。

过滤环节可以有效去除废气中的漆雾和颗粒物，防止这些物质堵塞后续处理设备。

冷却环节则是降低废气的温度，为后续处理创造条件。

3.废气处理就是废气处理的核心环节。

目前，常见的处理方法有活性炭吸附、光催化氧化、热氧化等。

（1）活性炭吸附活性炭吸附法适用于处理低浓度的有机废气。

利用活性炭的吸附性能，将废气中的有机物吸附到活性炭表面，从而达到净化废气的目的。

不过，活性炭吸附法需要定期更换活性炭，以保持吸附效果。

（2）光催化氧化光催化氧化法是利用光催化氧化技术，将废气中的有机物氧化成无害的水和二氧化碳。

这种方法适用于处理中低浓度的有机废气，具有处理效率高、运行成本低等优点。

（3）热氧化热氧化法是通过高温将废气中的有机物氧化成水和二氧化碳。

这种方法适用于处理高浓度的有机废气，具有处理效率高、适应性强等优点。

但热氧化法的能耗较高，运行成本相对较高。

4.废气排放经过处理后的废气，需要达到国家排放标准才能排放到大气中。

我们可以采用在线监测系统，实时监测废气排放指标，确保排放达标。

5.设备选型与布局在设计方案时，还需要考虑设备选型与布局。

根据喷涂车间的规模和废气处理需求，选择合适的设备型号。

涂装VOCs废气处理解决方案涂装VOCs（挥发性有机化合物）废气处理是一个重要的环保问题。

VOCs废气主要来自涂装过程中使用的有机溶剂，这些溶剂通常含有各种有机化合物，其中包括有害物质，如苯、甲苯、二甲苯等。

这些有机溶剂在涂装过程中挥发到空气中，形成VOCs废气。

针对VOCs废气处理问题，可以采取以下解决方案：1.改进涂装工艺：通过改进涂装工艺，减少或替代有机溶剂的使用，以降低VOCs废气的排放。

比如可以使用水性涂料替代有机溶剂型涂料，水性涂料中的VOCs含量通常较低。

2.采用高效的废气处理设备：可以采用高效的废气处理设备来处理VOCs废气。

常见的废气处理设备包括活性炭吸附、低温等离子体催化氧化、光催化氧化、湿法吸收等。

这些设备可以有效地去除VOCs废气中的有机化合物，达到排放标准。

3.排放控制和监测：在涂装过程中，可以采取控制措施，如封闭式涂装或局部排风，以减少VOCs废气的排放量。

同时，对排放进行监测和监控，确保达到排放标准。

4.废气回收和资源化利用：在废气处理过程中，可以采用废气回收技术，将废气中的有机化合物回收利用。

这样不仅可以减少废气排放，还可以实现资源的利用，提高经济效益。

5.加强法规和政策支持：相关的法规和政策起到了重要的引导和推动作用。

政府可以出台相关的环境法律法规，规范VOCs废气的排放和处理。

同时，通过提供财政和税收支持，鼓励企业投入VOCs废气处理设备，推动技术和市场的发展。

综上所述，涂装VOCs废气处理是一个重要的环保问题，需要采取综合的解决方案。

通过改进涂装工艺、采用高效的废气处理设备、排放控制和监测、废气回收和资源化利用，并加强法规和政策支持，可以有效地解决VOCs废气处理问题，保护环境和人类健康。

喷涂车间VOCs废气治理方案书
涉及国家规定的覆盖
一、背景
涂装车间VOCs废气治理工程的项目实施，是为了达到国家规定的VOCs排放标准，减少空气污染，改善空气质量，维护公众身体健康，为满足社会环保要求进行的一项重要工作。

二、VOCs排放标准
国家对涂装车间VOCs排放标准为：挥发性有机物（VOCs）排放浓度不得超过30mg/m3（以VOCs离子浓度计）。

三、治理方案
1.加装高效三选一型VOCs控制设备。

该设备是一种集除尘、脱硫、脱硝、及脱除VOCs的联合处理系统，结构紧凑，易于操作，可高效地、快速地把VOCs浓度降低，从而达到国家规定的VOCs排放标准。

2.实施新工艺技术，将VOCs排放量降至最低。

3.注重维护和管理，定期对VOCs控制设备进行点检和整体检查，确保其良好运行。

四、行动计划
1.在设备安装前，进行现场检查，确定装备所需的空间大小及安装位置。

2.完成设备安装和调试，并进行系统联调。

3.进行维护和管理，定期进行点检，确保设备良好运行。

4.开展教育培训，增强工人们的安全意识，提高操作人员的技术水平，提高工作效率。

5.组织监测，检查废气排放量是否满足国家规定标准。

五、经济支出。

油漆房废气处理方案第1篇油漆房废气处理方案一、项目背景随着我国经济的快速发展，涂料行业在生产过程中产生的废气污染问题日益凸显。

油漆房作为涂料行业的重要组成部分，其产生的废气含有大量有害物质，如不进行处理直接排放，将对环境和人体健康造成严重危害。

为响应国家环保政策，确保企业生产过程中的环保要求，特制定本油漆房废气处理方案。

二、方案目标1. 达到国家及地方环保法规要求，确保废气排放符合相关标准。

2. 减少有害物质排放，降低对环境和人体健康的危害。

3. 提高资源利用率，降低企业生产成本。

4. 优化生产环境，提升企业形象。

三、废气处理工艺1. 预处理：采用喷淋塔对废气进行预处理，去除废气中的粉尘、漆雾等颗粒物。

2. 吸附浓缩：采用活性炭吸附，将废气中的有机物质吸附在活性炭表面。

3. 脱附再生：对吸附饱和的活性炭进行脱附，将有机物质转化为可处理的物质。

4. 高温焚烧：将脱附后的有机物质送入高温焚烧炉进行焚烧，转化为无害物质。

5. 冷却净化：焚烧后的气体经过冷却塔冷却，去除部分有害物质。

6. 洗涤吸收：采用碱液对废气进行洗涤吸收，去除残余的酸性气体。

7. 高效除恶臭：采用生物滤池技术，进一步降低废气中的恶臭物质。

四、废气处理设备选型及参数1. 喷淋塔：根据油漆房废气风量、浓度等参数，选用合适的喷淋塔，确保预处理效果。

2. 活性炭吸附器：选用高品质活性炭，保证吸附效率；设备设计合理，便于操作维护。

3. 高温焚烧炉：采用先进焚烧技术，确保有机物质的高效分解；设备运行稳定，安全可靠。

4. 冷却塔：根据焚烧后气体温度，选用合适的冷却塔，保证冷却效果。

5. 洗涤塔：选用耐腐蚀材料，确保洗涤吸收效果；设备结构紧凑，占地面积小。

6. 生物滤池：根据废气成分及风量，选用合适的生物滤池，有效去除恶臭物质。

五、废气处理效果及验收标准1. 废气排放浓度达到国家及地方环保标准要求。

2. 有害物质去除效率达到90%以上。

3. 恶臭物质去除效率达到80%以上。

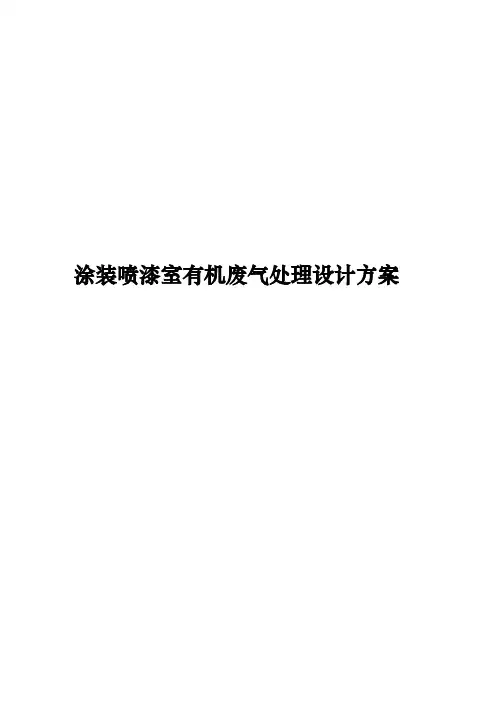

涂装喷漆室有机废气处理设计方案目录一、项目概况...................................................................................................... 4 1、项目名称.................................................................................................... 4 2、现场基本情况 ............................................................................................. 4 3、设计依据.................................................................................................... 4 4、设计排放标准 ............................................................................................. 4二、设计参数...................................................................................................... 4 三、废气处理工艺选择 ......................................................................................... 51、有机气体性质 ............................................................................................. 5 2、设计原则.................................................................................................... 5 3、工艺选择说明 ............................................................................................. 5 四、设计理念...................................................................................................... 7 1、吸附方式.................................................................................................... 7 2、吸附等温线 3、吸附速率 ...................................................................................................... 4、吸附器选择的设计计算 ................................................................................. 7 5、吸附剂的选择 ............................................................................................. 8 6、活性炭再生的计算 ..................................................................................... 10 五、工艺流程图 ................................................................................................ 10 1、工艺流程图 .............................................................................................. 10 2、工艺流程说明 ........................................................................................... 113、吸附饱和周期及脱附风量计算 ..................................................................... 12 六、处理设备简介 ............................................................................................. 121、干式除尘器（单级过滤）............................................................................ 12 2、活性炭吸附装置 ........................................................................................ 13 3、催化净化装置 ........................................................................................... 14 4、整套设备技术性能及特点............................................................................ 16 5、整套设备主要部件描述 ............................................................................... 16 6、整套设备安全措施 ..................................................................................... 17 七、设备技术参数 ............................................................................................. 17 八、供货一览表及报价 ....................................................................................... 19 九、选配制氮气系统..........................................................21 十、部分业绩表 ................................................................................................ 。

喷漆废气处理工程方案设计一、工程背景随着社会经济的快速发展以及工业化进程的加快，喷漆行业的发展也十分迅速。

然而，这一行业所产生的废气却给环境带来了极大的压力。

喷漆废气含有大量的有机物和有害物质，严重危害了环境和人体健康。

因此，喷漆废气治理已成为当前急需解决的环境问题之一。

本方案将以某喷漆厂为例，提出一套完整的喷漆废气处理工程方案设计，以期减少喷漆废气对环境的影响，保障环境和人体健康。

二、项目概况某喷漆厂位于工业园区，占地面积5000平方米，年喷漆生产量约为5000吨。

主要使用喷漆设备包括喷漆房、烘干房、喷漆喷漆机、烘干设备等。

喷漆废气主要来源于喷漆房和烘干房，含有挥发性有机物（VOCs）、氮氧化物、颗粒物等有害物质。

三、工程目标1.减少空气污染：将喷漆废气中的有害物质排放浓度降至国家标准以内。

2.保护员工健康：减少喷漆废气对员工的危害，确保员工的健康和安全。

3.节能减排：优化喷漆废气处理工艺，减少能源消耗，实现节能减排。

四、工程方案设计1. 喷漆废气收集系统为了有效地收集喷漆废气，减少废气对环境的影响，需要设计喷漆废气收集系统。

该系统主要由喷漆房和烘干房内安装的排风系统以及管道组成。

排风系统采用负压排风方式，将喷漆废气通过管道输送至处理设备。

2. 喷漆废气处理设备（1）喷漆废气净化设备采用活性炭吸附法对喷漆废气中的有机物进行吸附处理。

将喷漆废气通过活性炭层，有机物被吸附在活性炭表面，达到净化效果。

（2）喷漆废气烟囱经过净化处理的喷漆废气通过喷漆废气烟囱排放至大气。

烟囱需要设置在较高的位置，以确保排放的喷漆废气不会对周围环境造成污染。

3. 喷漆废气处理系统集成控制：整套喷漆废气处理设备需要进行集成控制，确保设备正常运行，各个环节协调配合。

通过PLC控制系统，可实现设备的自动运行和监控，保障系统稳定运行。

4. 喷漆废气处理系统运行维护：安装完喷漆废气处理设备后，需要制定相应的运行维护计划。

定期对设备进行检查、维护，及时更换活性炭等耗材，确保设备长期有效运行。

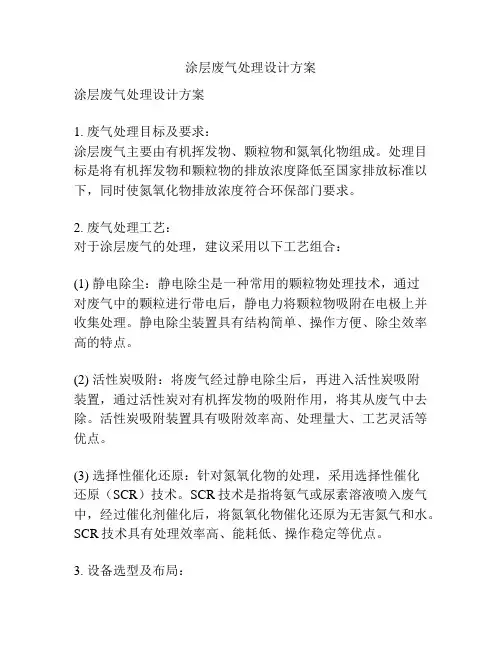

涂层废气处理设计方案涂层废气处理设计方案1. 废气处理目标及要求：涂层废气主要由有机挥发物、颗粒物和氮氧化物组成。

处理目标是将有机挥发物和颗粒物的排放浓度降低至国家排放标准以下，同时使氮氧化物排放浓度符合环保部门要求。

2. 废气处理工艺：对于涂层废气的处理，建议采用以下工艺组合：(1) 静电除尘：静电除尘是一种常用的颗粒物处理技术，通过对废气中的颗粒进行带电后，静电力将颗粒物吸附在电极上并收集处理。

静电除尘装置具有结构简单、操作方便、除尘效率高的特点。

(2) 活性炭吸附：将废气经过静电除尘后，再进入活性炭吸附装置，通过活性炭对有机挥发物的吸附作用，将其从废气中去除。

活性炭吸附装置具有吸附效率高、处理量大、工艺灵活等优点。

(3) 选择性催化还原：针对氮氧化物的处理，采用选择性催化还原（SCR）技术。

SCR技术是指将氨气或尿素溶液喷入废气中，经过催化剂催化后，将氮氧化物催化还原为无害氮气和水。

SCR技术具有处理效率高、能耗低、操作稳定等优点。

3. 设备选型及布局：根据废气产生量、处理效率和现场条件等因素，确定相应的设备选型。

根据工艺流程，将静电除尘设备、活性炭吸附装置和SCR装置进行布局，保证废气处理效果和设备运行的安全稳定。

4. 自动控制系统：设计自动控制系统，实现对废气处理工艺的自动调节和监控。

通过传感器和控制器的配合，可以实现对废气流量、浓度、温度等参数的实时监测和调节，确保废气处理过程的稳定性和可靠性。

5. 废气排放监测：根据环保部门的要求，设计废气排放监测系统，对废气排放浓度进行实时监测和记录。

监测系统应能够实现数据的追溯和存储，以便对废气排放情况进行分析和评估。

综上所述，涂层废气处理设计方案主要包括静电除尘、活性炭吸附和SCR技术的组合应用，通过合理选型和布局，配合自动控制系统和废气排放监测系统，可以达到降低有机挥发物、颗粒物和氮氧化物排放浓度的目标，保证涂层生产过程中的环境安全与健康。

涂层废气处理设计方案二〇〇五年三月3.3系统工艺流程根据该厂旳实际状况，要提高甲苯旳回收效率，需加强如下两方面旳工作：一是烘干废气旳搜集，尽量将甲苯搜集到溶剂回收装置中；二是对搜集旳废气采用合适旳措施进行处理与回收。

工艺流程如图3-1所示：图3-1系统工艺流程图工艺流程阐明：由于烘箱出口废气中甲苯浓度较高，因此统一搜集后先通过一组过滤阻火器，清除尾气中旳固体杂质，然后进入列管式冷凝器，将气态甲苯冷凝为液体。

经冷凝，温度冷却至24℃如下。

由于甲苯沸点约为110℃，因此可回收大部分甲苯。

经冷凝旳废气由引风机导入活性炭吸附器，进行活性炭吸附处理。

吸附器共设两组，交替使用。

饱和后旳活性炭采用低压蒸汽再生，再生出旳气相返回到冷凝器进行溶剂回收。

回收旳溶剂经水分离器分离后回用。

4. 工艺系统阐明4.1 概述本工艺系统可分为如下3个系统：废气搜集系统，废气净化处理系统，排风系统。

废气搜集系统重要包括局部排风罩，风量调整阀，管道。

废气净化处理系统重要包括除尘器，冷凝器，活性炭吸附装置。

排风系统重要包括排风机，风量调整阀和烟囱。

4.2重要工艺设备功能简述1. 除尘器重要作用：重要是为了除去有机废气中旳漆雾粒子，防止漆雾粒子粘在吸附床内旳活性碳纤维材料上，影响有害气体吸附效果。

另一方面是为了防止生产设备出现着火事故时影响净化设备。

2. 冷凝器冷凝器_1旳作用是将有机废气中旳气态甲苯冷凝为液体，从而减少废气中甲苯含量，提高活性炭吸附处理效率，同步回收部分甲苯。

冷凝器_2旳作用是将脱附所得甲苯和水蒸气冷凝为液体，回收脱附所得甲苯。

3. 活性炭吸附装置活性炭吸附装置是净化妆置重要构成部分，设置目旳是运用吸附法截留废气中旳有机物深入净化废气，并运用低压蒸汽吹脱及冷凝等手段回收部分甲苯。

5. 重要设备设计5.1 重要设计参数重要设计参数及规定旳处理效果见表5-1。

表5-1重要设计参数及规定处理效果5.2 重要设备1. 除尘器（方案一）根据废气性质和气量，本项目选用XCX型旋风除尘器，规格为Ф1300mm四管。

喷漆废气设计方案喷漆废气设计方案一、废气来源喷漆工艺过程中，主要产生废气的环节包括：原材料储存、喷漆作业和设备排放。

1. 原材料储存：喷漆涂料中的挥发性有机物（VOCs）是主要的废气源。

这些化合物在开封和搬运过程中会挥发到空气中。

2. 喷漆作业：喷漆作业时，VOCs会从漆面蒸发出来，形成废气。

3. 设备排放：喷漆设备本身也会排放废气，主要包括漆房和排风系统。

二、废气处理原则废气处理方案应遵循以下原则：1. 减少污染：通过技术手段减少喷漆过程中的废气产生，降低废气中的污染物浓度。

2. 提高效率：废气处理设备应具有高效的处理能力，确保废气排放符合环保要求。

3. 省能节能：废气处理设备应尽可能减少能源消耗，降低运营成本。

三、废气处理方案基于以上原则，提出以下喷漆废气处理方案：1. 涂料储存和搬运：采用密封容器进行涂料储存，减少挥发；在搬运过程中，使用密封的搬运工具，减少挥发物的逸散。

2. 喷漆作业：对喷漆过程中产生的废气进行采集，采用活性炭吸附技术进行处理。

活性炭具有很强的吸附性能，可以有效地吸附挥发性有机物。

喷漆过程中排放的废气通过管道连接到活性炭吸附设备，废气经过吸附处理后，净化的空气再排放到大气中。

3. 设备排放：对喷漆设备的排放进行控制，采用高效的排风系统，确保喷漆过程中产生的废气及时排出。

排风系统应配备高效的过滤装置，能够有效地去除废气中的污染物。

四、技术措施1. 活性炭吸附设备：选用高效的活性炭吸附设备，确保废气中的挥发性有机物得到有效吸附，提高去除效率。

2. 排风系统：选择高效的排风系统，确保喷漆车间内的废气能够及时排出，减少室内污染物浓度。

3. 过滤装置：配备高效的过滤装置，去除废气中的颗粒物和污染物，提高废气处理效果。

4. 定期维护：对废气处理设备进行定期维护和检查，确保设备正常运行，达到最佳的废气处理效果。

五、环保效益1. 减少污染物排放：通过废气处理方案，有效减少VOCs等污染物的排放，达到环保要求。

涂装行业废气治理VOCs治理解决方案word参考模板1.需要实施废气治理的原因及背景介绍：2.废气治理的目标：-减少VOCs的排放量；-降低空气污染程度；-提高环境质量；-促进涂装行业可持续发展。

3.废气治理的主要措施：-技术改造：引入先进的涂装设备和技术，降低VOCs的排放；-原料选择：使用低挥发性的涂料和胶水，减少VOCs的释放；-工艺改进：优化操作流程，减少VOCs的生成和排放；-设备维护：定期进行设备检修，确保设备的正常运行，减少废气的泄漏；-废气收集系统：建立完善的废气收集系统，并进行有效的废气处理。

4.VOCs治理的解决方案：(1)厨房冷气系统-使用高效的油烟净化器，有效降低油烟污染；-安装油烟管道并进行密封，防止油烟泄漏；-定期清洗油烟净化器和油烟管道，保持其正常运行。

(2)汽车喷漆工艺-使用水性涂料替代溶剂型涂料，减少VOCs的排放；-引入喷漆室排风系统，收集和处理喷漆过程中产生的废气；-建立完善的喷漆操作规范，规范操作流程，降低VOCs的生成和排放；(3)家具制造工艺-使用低VOCs含量的涂料和胶水，减少VOCs的释放；-建立封闭式喷涂车间，并安装排风系统，收集和处理涂料释放的废气；-加强员工培训，提高操作时的安全意识，减少废气的泄漏。

5.现有案例分享：通过实施上述措施，我们在涂装企业成功实施了废气治理和VOCs治理工作。

在工艺改进、设备维护和废气收集等方面取得了明显的成效。

该企业的VOCs排放量明显减少，环境质量得到了有效改善，并且质量得到了相关部门的认可。

6.废气治理和VOCs治理的效益：-减少环境污染，改善空气质量；-保护员工健康，提升员工工作积极性；-提升企业形象，增加市场竞争力；-推动涂装行业可持续发展。

在实施涂装行业废气治理和VOCs治理时，需要结合具体企业的情况进行综合考虑，制定相应的治理方案。

以上提供的参考模板可以作为参考，希望能对相关工作有所帮助。
