“鱼菜共生”系统结构示意图 根据自己家庭情况选择

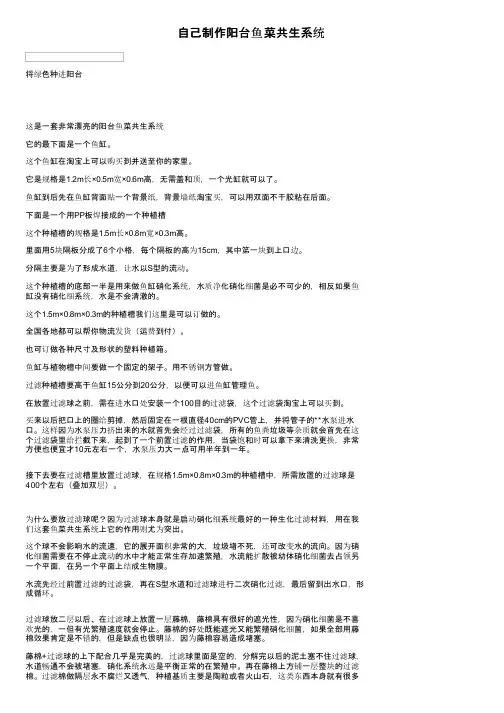

自己制作阳台鱼菜共生系统将绿色种进阳台这是一套非常漂亮的阳台鱼菜共生系统它的最下面是一个鱼缸。

这个鱼缸在淘宝上可以购买到并送至你的家里。

它是规格是1.2m长×0.5m宽×0.6m高，无需盖和顶，一个光缸就可以了。

鱼缸到后先在鱼缸背面贴一个背景纸，背景墙纸淘宝买，可以用双面不干胶粘在后面。

下面是一个用PP板焊接成的一个种植槽这个种植槽的规格是1.5m长×0.8m宽×0.3m高。

里面用5块隔板分成了6个小格，每个隔板的高为15cm，其中笫一块到上口边。

分隔主要是为了形成水道，让水以S型的流动。

这个种植槽的底部一半是用来做鱼缸硝化系统，水质净化硝化细菌是必不可少的，相反如果鱼缸没有硝化细系统，水是不会清澈的。

这个1.5m×0.8m×0.3m的种植槽我们这里是可以订做的。

全国各地都可以帮你物流发货（运费到付）。

也可订做各种尺寸及形状的塑料种植箱。

鱼缸与植物槽中间要做一个固定的架子。

用不锈钢方管做。

过滤种植槽要高于鱼缸15公分到20公分，以便可以进鱼缸管理鱼。

在放置过滤球之前，需在进水口处安装一个100目的过滤袋，这个过滤袋淘宝上可以买到。

买来以后把口上的圈给剪掉，然后固定在一根直径40cm的PVC管上，并将管子的**水泵进水口。

这样因为水泵压力挤出来的水就首先会经过过滤袋，所有的鱼粪垃圾等杂质就会首先在这个过滤袋里给拦截下来，起到了一个前置过滤的作用，当袋饱和时可以拿下来清洗更换，非常方便也便宜才10元左右一个，水泵压力大一点可用半年到一年。

接下去要在过滤槽里放置过滤球，在规格1.5m×0.8m×0.3m的种植槽中，所需放置的过滤球是400个左右（叠加双层）。

为什么要放过滤球呢？因为过滤球本身就是启动硝化细系统最好的一种生化过滤材料，用在我们这套鱼菜共生系统上它的作用则尤为突出。

这个球不会影响水的流速，它的展开面积非常的大，垃圾堵不死，还可改变水的流向。

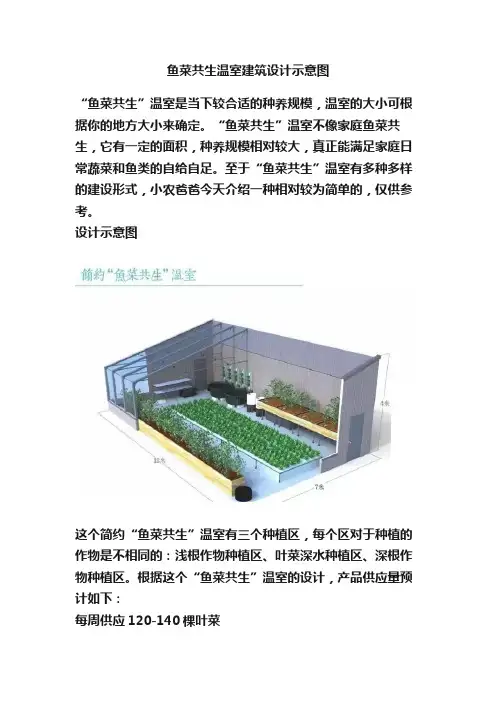

鱼菜共生温室建筑设计示意图“鱼菜共生”温室是当下较合适的种养规模，温室的大小可根据你的地方大小来确定。

“鱼菜共生”温室不像家庭鱼菜共生，它有一定的面积，种养规模相对较大，真正能满足家庭日常蔬菜和鱼类的自给自足。

至于“鱼菜共生”温室有多种多样的建设形式，小农爸爸今天介绍一种相对较为简单的，仅供参考。

设计示意图这个简约“鱼菜共生”温室有三个种植区，每个区对于种植的作物是不相同的：浅根作物种植区、叶菜深水种植区、深根作物种植区。

根据这个“鱼菜共生”温室的设计，产品供应量预计如下：每周供应120-140棵叶菜每年供应136-227kg的鱼持续收获瓜果以及深根作物（如玉米等）细节说明1、鱼池；2、生化过滤系统；3、浅根作物种植区（约6平方米）；4、育苗系统；5、地面空气传热（GAHT™）系统；6、大批量叶菜深水种植区（约21平方米）；7、深根作物种植区。

参考图这个简约型的“鱼菜共生”温室设计示意图是较为完整的小型鱼菜系统（工程图需根据个人实际情况出），如果有兴趣的朋友可根据其示意图，结合自己的需要，设计出合适自己的小型“鱼菜共生”温室农场，自给自足健康有机的蔬果和鱼类是投入“鱼菜共生”最大的乐趣。

做鱼菜共生最适合的大棚形式是pc阳光板温室大棚薄膜大棚VS阳光板大棚一、塑料薄膜的寿命大概只有一两年，在这一年里还要求天气状况良好，所谓“风调雨顺”，来场台风、暴雨、冰雹、大雪什么的基本上就可以回收再利用了。

考虑到由于近年温室效应导致的异常天气频发，这种突发情况的可能性还是很高的，而因为这造成的损失却大大地超过当初购买阳光板的金额。

也就是说如果短期使用大棚膜还是很划算的，随着年限的增高，使用阳光板的优势就越明显，而做温室，一般不只是做5年，可能会做几十年，那么安装PC阳光板就显然比大棚膜好了。

二，阳光板透光率能达到88%，超过普通膜很多，这使得阳光板从价格和使用效果上能在种植蔬菜上进行更广泛的应用。

三，多层中空结构防滴露板材可以大大衰减了冷热空气的强烈交换，温室内处于无滴水状态，温室内雾气少，室内相对湿度长期处于80%以下，减少了对所栽植物的虫害。

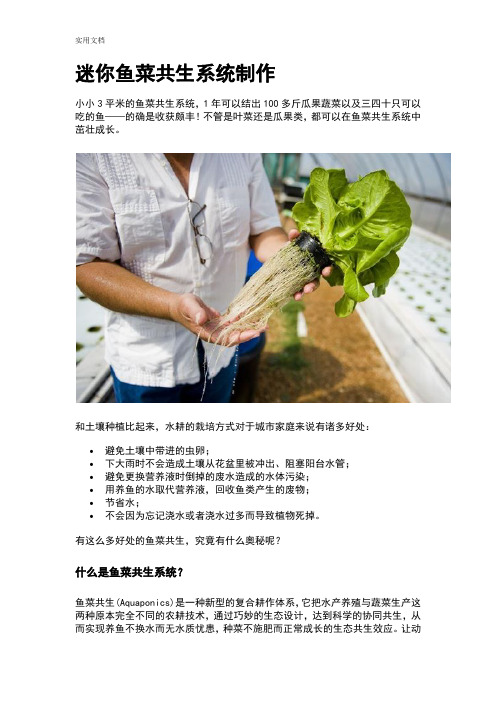

迷你鱼菜共生系统制作小小3平米的鱼菜共生系统，1年可以结出100多斤瓜果蔬菜以及三四十只可以吃的鱼——的确是收获颇丰！不管是叶菜还是瓜果类，都可以在鱼菜共生系统中茁壮成长。

和土壤种植比起来，水耕的栽培方式对于城市家庭来说有诸多好处：•避免土壤中带进的虫卵；•下大雨时不会造成土壤从花盆里被冲出、阻塞阳台水管；•避免更换营养液时倒掉的废水造成的水体污染；•用养鱼的水取代营养液，回收鱼类产生的废物；•节省水；•不会因为忘记浇水或者浇水过多而导致植物死掉。

有这么多好处的鱼菜共生，究竟有什么奥秘呢？什么是鱼菜共生系统？鱼菜共生(Aquaponics)是一种新型的复合耕作体系，它把水产养殖与蔬菜生产这两种原本完全不同的农耕技术，通过巧妙的生态设计，达到科学的协同共生，从而实现养鱼不换水而无水质忧患，种菜不施肥而正常成长的生态共生效应。

让动物、植物、微生物三者之间达到一种和谐的生态平衡关系，是未来可持续循环型零排放的低碳生产模式，更是有效解决农业生态危机的最有效方法。

鱼菜共生耕作体系有以下几种模式：1、闭锁循环模式：养殖池排放的水经由硝化床微生物处理后，以循环的方式进入蔬菜栽培系统，经由蔬菜根系的生物吸收过滤后，又把处理后的废水返回至养殖池，水在养殖池、滤液床、种植槽三者之间形成一个闭路循环。

2、开环模式：养殖池与种植槽（或床）之间不形成闭路循环，由养殖池排放的废水作为一次性灌溉用水直接供应蔬菜种植系统而不形成返还回流，每次只对养殖池补充新水。

在水源充足的地方可以采用该模式。

根据种植部份的技术差异又分为以下几种共生方式：1、直接漂浮法（比如艾维农庄的鱼菜共生）：用泡沫板等浮体，直接把蔬菜苗固定在漂浮的定植板上进行水培；这种方式虽然简单，但利用率不高，而且一些杂食性的鱼会有吃食根系的问题存在，需对根系进行围筛网保护，较为繁琐，而且可栽培的面积小，效率不高，鱼的密度也不宜过大。

2、养殖水体与种植系统分离（如下图）：两者之间通过砾石硝化滤床设计连接，养殖排放的废水先经由硝化滤床或（槽）的过滤，硝化床上通常可以栽培一些生物量较大的瓜果植物，以加快有机滤物的分解硝化。

鱼菜共生的原理及系统组成图解鱼菜共生（Aquaponics）是一种新型的复合耕作体系，通过巧妙的生态设计，把水产养殖(Aquaculture)和水耕栽培(Hydroponics)两种原本完全不同的农耕技术进行了整合，最终达到科学的互利共生，实现了“养鱼不换水而水质清澈，种菜不施肥而正常成长”的小型生态共生系统。

在传统的水产养殖中，随着鱼虾排泄物的积累，水体氨氮含量不断增加，严重污染水质，最终导致养殖水产的死亡。

而在鱼菜共生系统中，水产养殖的水通过水泵被输送到水培种植槽，经鱼粪分离过滤和硝化细菌对氨氮类物质分解成亚硝酸盐后，作为养分直接被植物吸收利用。

鱼菜共生让动物、植物、微生物三者之间达到一种和谐共存、互利共生的生态平衡关系，是一种可持续、循环型、零排放的低碳生产模式，也是有效解决农业生态危机的最佳方法。

鱼菜共生对于普通消费者而言，最有说服力的地方有三点：第一，种植方式可自证清白。

因为鱼菜共生系统中养殖有鱼，任何农药都不能使用，稍有不慎就会造成鱼的死亡，也会造成微生物和细菌种群的死亡，最终导致系统的崩溃。

第二,鱼菜共生不使用土壤进行栽培，避免了土壤的重金属污染，因此鱼菜共生系统产出的蔬菜和水产重金属残留都远低于传统的土壤栽培。

第三，鱼菜共生系统蔬菜能够完整的保留水生根系，如果鱼菜农场带根配送的话，消费者很容易识别出蔬菜的来源，可以有效避免消费者对蔬菜的来源产生质疑。

鱼菜共生系统中能够提高植物栽培产出效率，是一种清洁、环保、高效的生产方式，要搞好鱼菜共生系统就需要遵循以下六大规则：1.合理选择饲养池。

鱼池是鱼菜共生的重要组成部分之一，可以使用耐久耐晒的塑料或玻璃水箱，池底平坦以便清洁。

2.良好的通风和循环水。

这套系统需要使用水泵，要保持水体在种植和养殖两个部分间保持循环流动，从而确保水体洁净、细菌成活和植物健康生长。

对于系统耗电而言，小型家庭户的鱼菜系统电费是很低的，一般选用的水泵不超过20W；大型商业化的鱼菜共生系统可以考虑安装光伏发电装置以节约成本。

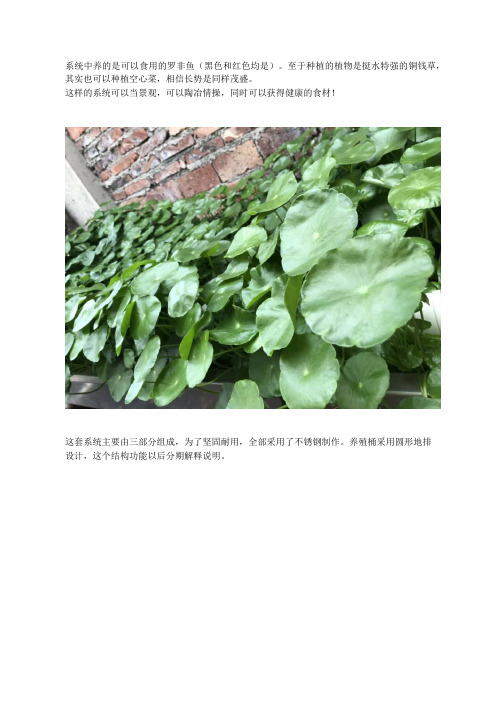

系统中养的是可以食用的罗非鱼（黑色和红色均是）。

至于种植的植物是挺水特强的铜钱草，其实也可以种植空心菜，相信长势是同样茂盛。

这样的系统可以当景观，可以陶冶情操，同时可以获得健康的食材！
这套系统主要由三部分组成，为了坚固耐用，全部采用了不锈钢制作。

养殖桶采用圆形地排
设计，这个结构功能以后分期解释说明。

硝化处理仓，内部设计比较复杂！同时能做到过滤，排污，增氧，硝化处理！
种植槽就是一个简单的不锈钢水槽，从硝化仓出来的水经过种植槽被植物吸收净化后直接进入鱼池！
以上就是小型鱼菜系统的简单图文介绍！接下来的会逐步介绍如何建造这个鱼菜系统的细节！包括鱼池的设计，硝化仓的设计，冬季的保温等等！有兴趣的朋友可以了解并动手制作，同
时也可以交流探讨，共同成长进步！。

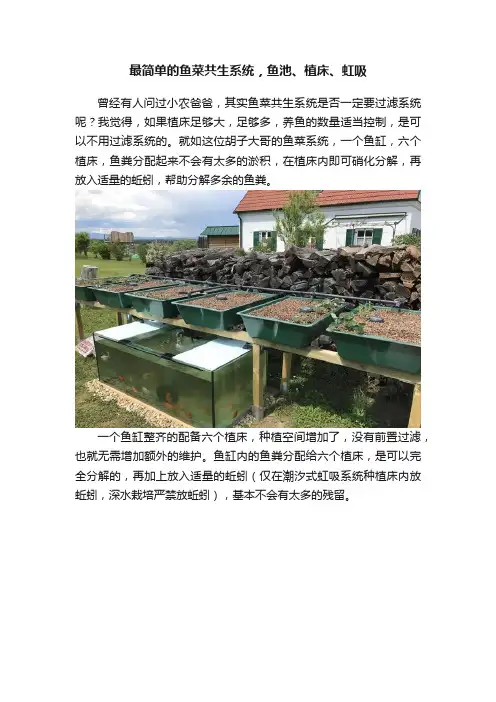

最简单的鱼菜共生系统，鱼池、植床、虹吸
曾经有人问过小农爸爸，其实鱼菜共生系统是否一定要过滤系统呢？我觉得，如果植床足够大，足够多，养鱼的数量适当控制，是可以不用过滤系统的。

就如这位胡子大哥的鱼菜系统，一个鱼缸，六个植床，鱼粪分配起来不会有太多的淤积，在植床内即可硝化分解，再放入适量的蚯蚓，帮助分解多余的鱼粪。

一个鱼缸整齐的配备六个植床，种植空间增加了，没有前置过滤，也就无需增加额外的维护。

鱼缸内的鱼粪分配给六个植床，是可以完全分解的，再加上放入适量的蚯蚓（仅在潮汐式虹吸系统种植床内放蚯蚓，深水栽培严禁放蚯蚓），基本不会有太多的残留。

鲶鱼在鱼菜共生系统中是比较合适的，他们生命力极强，对于水质的要求相对较低，无需过多的管理和特殊的照顾。

六个植床，胡子大哥并没有设置前置过滤，而是鱼缸的水直接排入植床中，通过植床进行硝化吸收，作物生长也是非常的旺盛。

胡子大哥开心地在他自己的系统前合照。

简洁、整齐、高效是鱼菜共生系统的最直接理念。

当然，根据需求，如果搭建复杂、大型的鱼菜共生小农场，建议务必增加前置、后置过滤系统，确保水质的优良。

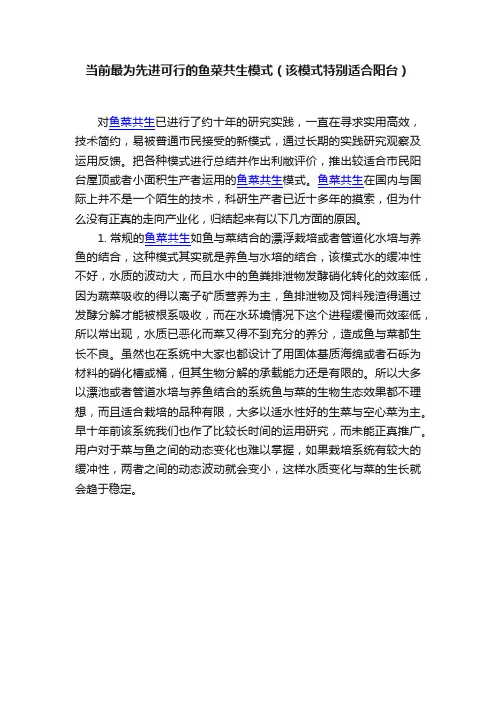

当前最为先进可行的鱼菜共生模式（该模式特别适合阳台）对鱼菜共生已进行了约十年的研究实践，一直在寻求实用高效，技术简约，易被普通市民接受的新模式，通过长期的实践研究观察及运用反馈。

把各种模式进行总结并作出利敝评价，推出较适合市民阳台屋顶或者小面积生产者运用的鱼菜共生模式。

鱼菜共生在国内与国际上并不是一个陌生的技术，科研生产者已近十多年的摸索，但为什么没有正真的走向产业化，归结起来有以下几方面的原因。

1.常规的鱼菜共生如鱼与菜结合的漂浮栽培或者管道化水培与养鱼的结合，这种模式其实就是养鱼与水培的结合，该模式水的缓冲性不好，水质的波动大，而且水中的鱼粪排泄物发酵硝化转化的效率低，因为蔬菜吸收的得以离子矿质营养为主，鱼排泄物及饲料残渣得通过发酵分解才能被根系吸收，而在水环境情况下这个进程缓慢而效率低，所以常出现，水质已恶化而菜又得不到充分的养分，造成鱼与菜都生长不良。

虽然也在系统中大家也都设计了用固体基质海绵或者石砾为材料的硝化槽或桶，但其生物分解的承载能力还是有限的。

所以大多以漂池或者管道水培与养鱼结合的系统鱼与菜的生物生态效果都不理想，而且适合栽培的品种有限，大多以适水性好的生菜与空心菜为主。

早十年前该系统我们也作了比较长时间的运用研究，而未能正真推广。

用户对于菜与鱼之间的动态变化也难以掌握，如果栽培系统有较大的缓冲性，两者之间的动态波动就会变小，这样水质变化与菜的生长就会趋于稳定。

2.以基质培与养鱼结合的鱼菜共生系统，这种系统从科学的角度来说，技术可靠性大，而且水质处理的好，植物也长得好，但生产运用时所涉及的基质体量大而且又有一定的承重，实现立体化高效化有一定难度，所这基质型的鱼菜共生大多用于瓜果或者本本经济植物的栽培，如果栽培叶菜种植表面积较小，土地利用率低。

基质型鱼菜共生大多设计种植槽，以陶粒或者豌豆大小的砾石作基质，鱼排泄物在基质上滤化矿化发酵的效果好，植物能充分获取养分，而水中的有机物又能快速过滤与发酵转化，水质保持良好，植物又少有缺肥现象，再者植物的动态变化，基质又有很好的缓冲性与生物承载力，不会出现系统水质的波动而影响鱼的生长，做到鱼长好瓜果植物蔬菜也能生长良好。

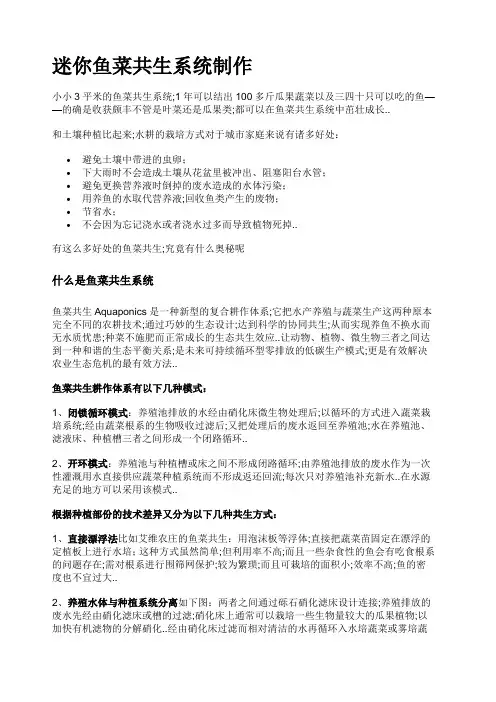

迷你鱼菜共生系统制作文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]迷你鱼菜共生系统制作小小3平米的鱼菜共生系统，1年可以结出100多斤瓜果蔬菜以及三四十只可以吃的鱼——的确是收获颇丰！不管是叶菜还是瓜果类，都可以在鱼菜共生系统中茁壮成长。

和土壤种植比起来，水耕的栽培方式对于城市家庭来说有诸多好处：避免土壤中带进的虫卵；下大雨时不会造成土壤从花盆里被冲出、阻塞阳台水管；避免更换营养液时倒掉的废水造成的水体污染；用养鱼的水取代营养液，回收鱼类产生的废物；节省水；不会因为忘记浇水或者浇水过多而导致植物死掉。

有这么多好处的鱼菜共生，究竟有什么奥秘呢？什么是鱼菜共生系统？鱼菜共生(Aquaponics)是一种新型的复合耕作体系，它把水产养殖与蔬菜生产这两种原本完全不同的农耕技术，通过巧妙的生态设计，达到科学的协同共生，从而实现养鱼不换水而无水质忧患，种菜不施肥而正常成长的生态共生效应。

让动物、植物、微生物三者之间达到一种和谐的生态平衡关系，是未来可持续循环型零排放的低碳生产模式，更是有效解决农业生态危机的最有效方法。

鱼菜共生耕作体系有以下几种模式：1、闭锁循环模式：养殖池排放的水经由硝化床微生物处理后，以循环的方式进入蔬菜栽培系统，经由蔬菜根系的生物吸收过滤后，又把处理后的废水返回至养殖池，水在养殖池、滤液床、种植槽三者之间形成一个闭路循环。

2、开环模式：养殖池与种植槽（或床）之间不形成闭路循环，由养殖池排放的废水作为一次性灌溉用水直接供应蔬菜种植系统而不形成返还回流，每次只对养殖池补充新水。

在水源充足的地方可以采用该模式。

根据种植部份的技术差异又分为以下几种共生方式：1、直接漂浮法（比如艾维农庄的鱼菜共生）：用泡沫板等浮体，直接把蔬菜苗固定在漂浮的定植板上进行水培；这种方式虽然简单，但利用率不高，而且一些杂食性的鱼会有吃食根系的问题存在，需对根系进行围筛网保护，较为繁琐，而且可栽培的面积小，效率不高，鱼的密度也不宜过大。

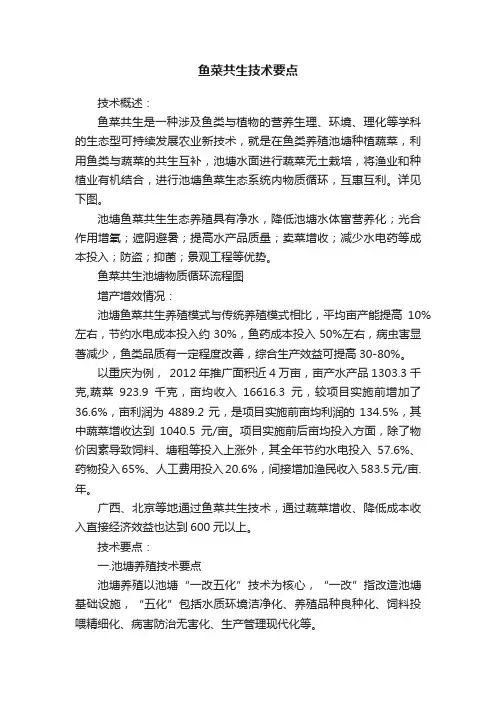

鱼菜共生技术要点技术概述：鱼菜共生是一种涉及鱼类与植物的营养生理、环境、理化等学科的生态型可持续发展农业新技术，就是在鱼类养殖池塘种植蔬菜，利用鱼类与蔬菜的共生互补，池塘水面进行蔬菜无土栽培，将渔业和种植业有机结合，进行池塘鱼菜生态系统内物质循环，互惠互利。

详见下图。

池塘鱼菜共生生态养殖具有净水，降低池塘水体富营养化；光合作用增氧；遮阴避暑；提高水产品质量；卖菜增收；减少水电药等成本投入；防盗；抑菌；景观工程等优势。

鱼菜共生池塘物质循环流程图增产增效情况：池塘鱼菜共生养殖模式与传统养殖模式相比，平均亩产能提高10%左右，节约水电成本投入约30%，鱼药成本投入50%左右，病虫害显著减少，鱼类品质有一定程度改善，综合生产效益可提高30-80%。

以重庆为例， 2012年推广面积近4万亩，亩产水产品1303.3千克,蔬菜923.9千克，亩均收入16616.3元，较项目实施前增加了36.6%，亩利润为4889.2元，是项目实施前亩均利润的134.5%，其中蔬菜增收达到1040.5元/亩。

项目实施前后亩均投入方面，除了物价因素导致饲料、塘租等投入上涨外，其全年节约水电投入57.6%、药物投入65%、人工费用投入20.6%，间接增加渔民收入583.5元/亩.年。

广西、北京等地通过鱼菜共生技术，通过蔬菜增收、降低成本收入直接经济效益也达到600元以上。

技术要点：一.池塘养殖技术要点池塘养殖以池塘“一改五化”技术为核心，“一改”指改造池塘基础设施，“五化”包括水质环境洁净化、养殖品种良种化、饲料投喂精细化、病害防治无害化、生产管理现代化等。

（1）改造池塘基础设施小塘改大塘：将用于成鱼养殖不规范的小塘并成大塘，池塘以长方形东西向为佳(长宽约比为2.5:1)，面积10-20亩为宜。

浅塘改深塘：通过塘坎加高、清除淤泥实现池塘由浅变深，使成鱼塘水深保持2.0～2.5米，鱼种池水深1.5米左右，鱼苗池水深在0.8～1.2米。
