柔性版印刷概述:基本资料：印版肖式硬度：25-60度（实地时为40-50；文字或网点时 50-60）一般为（30+-5）网纹辊的线数：一般为180-300线/英寸（1in=2.54cm）柔性版的基本组成:保护膜、感光树脂层、聚脂片基一般的网点角度： 7.5 、37.5、67.5、 82.5纵向套准系统：套准误差值 = 脉冲发生的时间差 * 速度柔性版的厚度范围：0.8-8.94 常用的为1.7 mm纳森图中的龟纹带：1：205/69（2.975） 2： 205/49（4.18） 3：228/41（5.561） 4：215/34（6.32）网点还原的基本参数： 5%-95%柔性版印刷的最高速度为：200 m/min柔性版瓦楞纸印刷工艺方法(1)装版;柔性版印刷属凸版印刷，印刷时印版与瓦楞直接接触，印刷压力较轻。
所以对柔性版的平整度要来比金属版的要高。
影响印版平整度的因素，除了印版本身的平整度以外，还要注意印版版基、印版滚筒的整洁和平整度。
装版的程序是：①清洗印版的版基：版基上不能有油污和感光聚合物残痕。
清洗版基时，不能让溶剂与印版感光层表面接触。
②清洗印版滚筒：粘贴印版之前，先要用细纱布把装贴印版的滚筒表面擦洗干净，如有油迹、污脏可用汽油擦净。
③粘贴胶带：取双面胶带揭去其一再的保护膜，按装印版的位置把胶带粘贴到印版滚筒上。
贴时手劲要大、粘牢，手压时，要从胶带的中心向外移动压平服后再撕掉另一面的保护膜。
④粘贴印版：把柔性版按定位位置排列粘贴在印版滚筒的胶带上。
排列时要对准版滚筒上的纵横坐标线，要注意印版的咬口和拖梢，位置要正确，不能歪斜。
贴版时用木锤轻敲使任何部位都贴附于版滚筒表面，把整块版粘牢。
⑤密封印版边缘：印版贴好后，其周围边缘需加密封胶，在印刷和清洗印版时可防止油墨和溶剂侵蚀粘版的双面胶带，避免发生印版与滚筒之间脱壳现象。
(2)印刷1)印刷压力柔性版印刷压力要轻，以图文能清晰印刷为准。
压力过重，柔性版被挤压变形，线条、网点向外铺展，线条变粗。
网纹辊的性能参数网纹辊的性能参教主要有网穴形状和网纹线数。
1.网穴形状网穴(墨穴)形状主要有棱锥形、格子形、圆锥形、螺旋线形等.目前常用的网穴形状大多采用棱锥形结构.其中以倒四棱锥形(倒金字塔形)和四棱台形应用最为广泛，如图2-17所示.四棱锥形网穴加工雕刻刀具有锋利的刀尖，所需雕刻压力小.易于保证网穴的几何精度.一般与橡胶墨斗辊配合使用。
四棱台形底部是平截棱锥而形成的平面，网穴的侧面一般较棱锥形的更趋垂直.网穴之间的隔墙比四棱锥形宽，因此四棱台形网穴网纹辊的传墨性能较好，具有通用性，既可与橡胶墨斗辊配合.也可与刮墨刀配合使用.六棱台形网穴的开口角度较大，因而着墨、传墨性能较前述两种要好；其网墙具有更高的强度.可减缓刮墨刀的磨损。
现代激光雕刻网纹辊多采用正六边形的开口。
实践证明.这种正六边形的开口供墨方式可以有效地避免莫尔条纹的产生.斜齿形网穴的法向截面为等腰梯形，是与网纹传墨辊线成45度螺旋雕刻斜槽形成的.这种网穴可保证油墨(或涂布液体)的流动性，具有良好的传墨性能。
斜齿形网纹辊供墨量较大.一般用于涂布。
除了以上几种常用的网穴结构外，利用激光雕刻等先进加工方法，加工出的半球形网穴及其他异形网穴的网纹传墨辊.其传墨性能进一步提高。
网穴的开口、网墙、深度及锥角等参数均直接影响传墨量，应根据印刷要求，合理进行选择.网穴的开口面积决定了网纹传墨辊向印版农面的传墨单元的大小。
网穴开口边长a与网穴间隔墙宽度的比值决定了网纹传墨辊传墨的均匀性.网穴的开口尺寸a和深度h(锥角a)也影响网穴的传递油墨性能.开口大.深度浅(锥角大)，则容易传递油墨;开口过小、深度大(锥角小》时，网穴的传递油墨性能对油墨的黏度比较敏感.另外，网穴的边角对传墨有阻碍作用，这种现象可称为.边角效应”。
四梭锥形网穴(图2-18)底部的边角效应最为强烈，约占网穴的1/3高度的底部不能传递油墨。
这也是改进采用四棱台、六棱台及半球形网穴的一个原因。
网纹辊的性能参数网纹辊的性能参教主要有网穴形状和网纹线数。
1.网穴形状网穴(墨穴)形状主要有棱锥形、格子形、圆锥形、螺旋线形等.目前常用的网穴形状大多采用棱锥形结构.其中以倒四棱锥形(倒金字塔形)和四棱台形应用最为广泛，如图2-17所示.四棱锥形网穴加工雕刻刀具有锋利的刀尖，所需雕刻压力小.易于保证网穴的几何精度.一般与橡胶墨斗辊配合使用。
四棱台形底部是平截棱锥而形成的平面，网穴的侧面一般较棱锥形的更趋垂直.网穴之间的隔墙比四棱锥形宽，因此四棱台形网穴网纹辊的传墨性能较好，具有通用性，既可与橡胶墨斗辊配合.也可与刮墨刀配合使用.六棱台形网穴的开口角度较大，因而着墨、传墨性能较前述两种要好；其网墙具有更高的强度.可减缓刮墨刀的磨损。
现代激光雕刻网纹辊多采用正六边形的开口。
实践证明.这种正六边形的开口供墨方式可以有效地避免莫尔条纹的产生.斜齿形网穴的法向截面为等腰梯形，是与网纹传墨辊线成45度螺旋雕刻斜槽形成的.这种网穴可保证油墨(或涂布液体)的流动性，具有良好的传墨性能。
斜齿形网纹辊供墨量较大.一般用于涂布。
除了以上几种常用的网穴结构外，利用激光雕刻等先进加工方法，加工出的半球形网穴及其他异形网穴的网纹传墨辊.其传墨性能进一步提高。
网穴的开口、网墙、深度及锥角等参数均直接影响传墨量，应根据印刷要求，合理进行选择.网穴的开口面积决定了网纹传墨辊向印版农面的传墨单元的大小。
网穴开口边长a与网穴间隔墙宽度的比值决定了网纹传墨辊传墨的均匀性.网穴的开口尺寸a和深度h(锥角a)也影响网穴的传递油墨性能.开口大.深度浅(锥角大)，则容易传递油墨;开口过小、深度大(锥角小》时，网穴的传递油墨性能对油墨的黏度比较敏感.另外，网穴的边角对传墨有阻碍作用，这种现象可称为.边角效应”。
四梭锥形网穴(图2-18)底部的边角效应最为强烈，约占网穴的1/3高度的底部不能传递油墨。
这也是改进采用四棱台、六棱台及半球形网穴的一个原因。

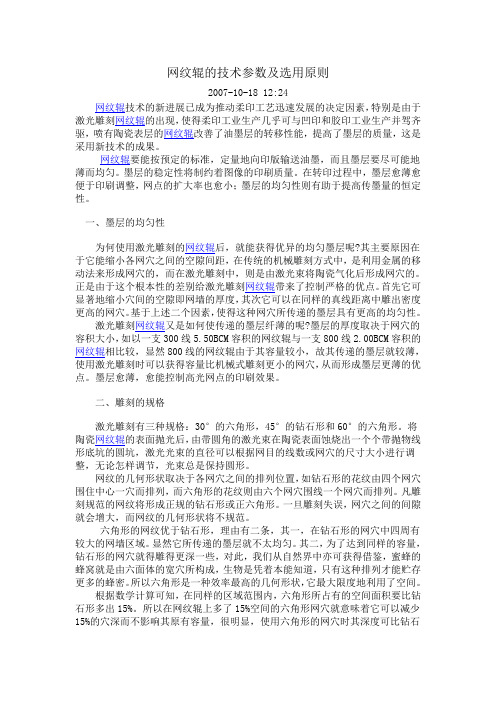

网纹辊的技术参数及选用原则2007-10-18 12:24网纹辊技术的新进展已成为推动柔印工艺迅速发展的决定因素，特别是由于激光雕刻网纹辊的出现，使得柔印工业生产几乎可与凹印和胶印工业生产并驾齐驱，喷有陶瓷表层的网纹辊改善了油墨层的转移性能，提高了墨层的质量，这是采用新技术的成果。
网纹辊要能按预定的标准，定量地向印版输送油墨，而且墨层要尽可能地薄而均匀。
墨层的稳定性将制约着图像的印刷质量。
在转印过程中，墨层愈薄愈便于印刷调整，网点的扩大率也愈小；墨层的均匀性则有助于提高传墨量的恒定性。
一、墨层的均匀性为何使用激光雕刻的网纹辊后，就能获得优异的均匀墨层呢?其主要原因在于它能缩小各网穴之间的空隙间距，在传统的机械雕刻方式中，是利用金属的移动法来形成网穴的，而在激光雕刻中，则是由激光束将陶瓷气化后形成网穴的。
正是由于这个根本性的差别给激光雕刻网纹辊带来了控制严格的优点。
首先它可显著地缩小穴间的空隙即网墙的厚度，其次它可以在同样的真线距离中雕出密度更高的网穴。
基于上述二个因素，使得这种网穴所传递的墨层具有更高的均匀性。
激光雕刻网纹辊又是如何使传递的墨层纤薄的呢?墨层的厚度取决于网穴的容积大小，如以一支300线5.50BCM容积的网纹辊与一支800线2.00BCM容积的网纹辊相比较，显然800线的网纹辊由于其容量较小，故其传递的墨层就较薄，使用激光雕刻时可以获得容量比机械式雕刻更小的网穴，从而形成墨层更薄的优点。
墨层愈薄，愈能控制高光网点的印刷效果。
二、雕刻的规格激光雕刻有三种规格：30°的六角形，45°的钻石形和60°的六角形。
将陶瓷网纹辊的表面抛光后，由带圆角的激光束在陶瓷表面蚀烧出一个个带抛物线形底坑的圆坑，激光光束的直径可以根据网目的线数或网穴的尺寸大小进行调整，无论怎样调节，光束总是保持圆形。
网纹的几何形状取决于各网穴之间的排列位置，如钻石形的花纹由四个网穴围住中心一穴而排列，而六角形的花纹则由六个网穴围线一个网穴而排列。
PRINTING FIELD 2021.032018年8月28日，国家新闻出版署批准立项，全国印刷标准化技术委员会下达《柔性版印刷紫外光固化油墨使用要求及检验方法》新闻出版行业标准制定项目任务书。
本标准由深圳市布瑞特水墨涂料有限公司负责牵头起草制定。
公司在接到项目任务书后，立即查阅相关标准资料并对本标准设立了基本框架（见图1）。
框架确定后，公司做了大量实验并到印刷厂进行了多次验《柔性版印刷紫外光固化油墨使用要求及检验方法》标准解读李 飞 陈醒记证，组织技术人员撰写草稿，并组织行业专家多次在北京印刷学院开会研讨。
标准制定要经历起草阶段（组织行业专家多次开会逐条研讨，对有异议的会后再进行试验验证，直至无异议到下一阶段）、征求意见阶段（面向社会广泛征求意见，对有异议的进行研讨、解释、修改直至无异议进行下一阶段）、审查阶段、报批阶段四个阶段。
2020年11月16日，《国家新闻出版署关于批准发布<文献片段标识符>等47项行业标准的通知》（国新出发函〔2020〕249号）发布，本标准C Y/T 227—2020已批准发布，2021年2月1日起实施。
本文将标准文稿中的技术要求及检验方法作如下介绍。
一、技术要求1.油墨⑴油墨基本性能应符合表1规定。
⑵不应腐蚀柔性版版材。
⑶应具有良好的流动性和较小的触变性，且触变后油墨黏度上升不超过20%。
⑷在10～30 ℃、阴凉通风处避光储存一年，质量应稳定。
2.承印物⑴表面应平整、清洁。
图1 标准文稿框架图2 柔版印刷设备示意图图3 GTT网纹辊示意图⑵塑料类承印物的印刷适性应符合国家标准《塑料软包装凹版印刷过程质量控制及检验方法》（G B/T 36064—2018）中4.1.1的要求。
⑶不干胶类承印物应符合行业标准《印刷技术 不干胶标签质量要求及检验方法》（C Y/T 93—2013）中5.1的要求。
⑷其他承印物的表面张力应不小于3.8×10-2N/m。
四、网纹辊的简介网纹传墨辊（简称网纹辊）是柔版印刷机专用的传墨辊。
其表面制有无数大小的、形状、深浅都是相同的凹孔，这些凹孔又称为网穴（或者墨孔），一般用眼睛观察看不出网穴，必须用放大镜才能看到。
凹下的网穴能储存油墨，如下图所示。
1、网纹辊的种类按表面镀层分类，网纹辊可以分为金属镀铬网纹辊和陶瓷网纹辊。
金属镀铬网纹辊是在金属辊表面用电子雕刻机先刻出网穴，然后再镀铬制成的，铬层得厚度约为1.2μm,洛氏硬度为（HRC）60-70。
陶瓷网纹辊是用等离子的方法，将金属氧化物（Al2O3或Cr2O3）熔化、熔射涂布在金属光辊表面，形成高硬度，并与金属辊结合牢固、致密的陶瓷薄膜，然后用激光雕刻制成。
2、网纹辊的性能比较网纹辊的性能比较见下表：2.1雕刻精度机械雕刻金属镀铬辊最高只能达到500L/in。
激光雕刻陶瓷网纹辊网线范围宽，最高可达1200L/in，可满足精细印刷的要求。
较高的网线数可以形成更薄、更均匀的墨膜，在高速印刷时能减少网点的扩大，并得到更快的干燥速度，更准确的套印和更少的油墨消耗，从而保证印刷质量。
2.2耐印力金属镀铬网纹辊耐印力约1000～3000万次，造价比较低，在一般水平的柔性版印刷使用比较广泛。
但由于镀层太薄，所以极易磨损，铬辊磨损后会使网穴体积发生变化，从而影响印刷质量。
喷涂陶瓷网纹辊耐磨性比金属镀铬网纹辊好，网穴间有天然气孔，易于形成所需要的墨膜。
陶瓷网纹辊，耐磨性高出镀铬辊20～30倍，可达4亿印次，具有寿命长、耐磨、耐腐蚀的特点，由于耐磨性极好，可使用刮刀装置，对于减少更换网纹辊的次数，提高印刷效率十分有利。
2.3传墨和释墨行金属镀铬网纹辊表面镀铬层与激光雕刻陶瓷网纹辊常用的陶瓷材料的表面能量相近，因此两者都具有较好的着墨性能和油墨释放性能。
激光雕刻的网孔形状好，薄壁圆底，网穴有很平滑的墙，有利油墨的传递。
其线宽与网孔容积有较宽的选择范围，能够满足各种用途需要。
更重要的是激光雕刻出来的网穴有三种角度（300、450、600）和两种网穴形状（六角形和棱形）可供选择。
网纹辊线数和传墨量的选用要素分析柔性版印刷以其“灵活性、经济性、环保性” 而被称为“最优秀、最有前途”的印刷方式，近几年在中国得到了令人瞩目的发展，特别在包装印刷领域。
随着柔印技术的发展，对印刷质量的要求成为柔印发展的瓶颈，而网纹辊是柔印机的“心脏”，选择合适的网纹辊是将油墨稳定而均匀地传递到印版上的关键，决定着最终印刷品的质量和清晰度。
从目前的技术来看，陶瓷网纹辊已成为主流，采用60°的六角形网穴角度，使单位面积内的网穴面积率最高，油墨传递薄而均匀，而且还不易产生龟纹。
此外，这种网纹辊还具有较高的强度，可减少刮墨刀对网纹辊的磨损。
在网纹辊的选用要素中，线数和传墨量是其中最重要的因素。
线数是指沿网纹辊轴向方向上单位长度内网孔的数量，传墨量是指单位面积上的网孔容积，它的单位是BCM，即109μm3/in2。
网纹辊线数与网孔容积的关系。
线数决定着网纹辊传墨的均匀性和传墨量，在网穴开口度一定的情况下，网纹辊线数越高，单位面积内的网穴数就越多，网穴面积就越小，相应的传墨量就越少，墨层越薄，网点扩大率也愈小，愈能控制高光网点的印刷效果；反之网纹辊线数越低，传墨量就越多，墨层越厚，网点扩大率也越大。
网纹辊线数与传墨量受以下因素影响。
1 承印材料类型柔印产品的承印材料主要是塑料薄膜和纸张两大类。
塑料薄膜印刷的干燥主要是靠结膜干燥，纸张印刷的干燥主要是靠渗透干燥。
当然由于纸张的种类很多，如铜版纸、胶版纸、白板纸、牛皮纸等，其吸水性也不一样。
吸水性差的纸张，在渗透干燥的同时也存在很大程度上的结膜干燥；但吸水性好的纸张，则完全就是渗透干燥了。
油墨干燥方式不同，对网纹辊的传墨量要求也不同。
对于主要由渗透干燥方式印刷的产品，要求网纹辊传墨量大一些；对于主要是结膜干燥的产品，则要求网纹辊的传墨量小一些。
如瓦楞纸板印刷时，由于其面纸较粗糙，吸墨量大，对印版传递的墨量要求较高，所以多采用150线/英寸～300线/英寸左右的网纹辊；而在烟包印刷中，实地印刷多采用440线/英寸～500线/英寸左右的网纹辊，这样既能满足传墨量的需求，又能使印刷品获得较高的清晰度。
网纹辊网线数与载墨量的合理范围网纹辊的计量功能一方面表现在载墨量的大小可通过改变网纹线数来获取，另一方面，对于同一线数的网纹辊而言，还可通过改变网穴深度或改变网穴开口与网墙的比值来得到不同的载墨量。
对于网纹辊生产厂家而言，由于用户所用柔印机的精度档次不同.承印材料吸收性能不同，以及版面上图文所需传墨量不同.应为用户提供同一网线数而不同传墨量的网纹辊以供用户合理选用。
同样，生产厂家也可根据用户提出的载墨量要求.按用户的具体情况也可建议用户选用不同的网纹辊线数。
由此看来，网纹辊网线数和载墨量的合理选用是一个较为复杂的问题，厂家和用户应经过充分协商与探讨确定网纹线数。
如图3-43所示推荐的网穴容量(载墨量)的范围可供参考.
生产厂家和用户可参照这一组曲线.按载墨量的要求确定网纹辊线数。
应用中广州爱堡建议采取以下两种具体方法:
(1)若用户提出某一线数的网纹辊，生产厂可按这一线数查出其所对应的理想载墨量，然后根据用户所使用柔印机的精度高低、承印材料的吸收性能大小以及所需传墨量，确定实际的载墨量，即按此载墨量大小来雕刻这一网线数的网穴。
也就是说，以理想的载墨量曲线为参考标准，当机器精度较高、承印材料吸收性较低，所需传墨量较小时，可按较低的载墨量雕刻;反之，按较高的载墨量进行雕刻。
如果还不能满足用户要求时，说明所提出的网线数不尽合理，这时要改变网纹线数。
(2)若用户能提出载墨量的具体数值，而网线数可由生产厂家确定，这时。
生产厂可按载墨量数值查出理想曲线所对应的网线数，然后按用户的具体情况提出载墨量的修正值(方法同1).
按上述方法确定网线数和载墨量，一般可较好的满足使用要求。
因此，网线数及载墨量的合理确定需要用户和厂家共同商定。
网纹辊如何给柔版印刷机配网纹辊大多数印品既有实地、线条，又有连续调图像。
为满足各种印品的需求，用户决不能采取柔印机上有几个印刷单元就配几根网纹辊的做法。
以窄幅机组式柔印机为例，目前国内我们建议，对于不超过150线的印品，这种6+1柔印机应选配9根网纹辊。
其中4根700线、墨层厚度为2.3BCM（10亿立方微米／英寸）、60°的网纹辊用于层次版印刷；3根360～400线、BCM6.0左右、60°的网纹辊用于实地版印刷；2根200线、BCM15左右、60°的网纹辊用於印金和上光。
如果使用水基亮光油，则应选用360线网纹辊，这样油层稍薄些，不会因亮光油干燥问题而影响印刷速度。
水基亮光油没有UV亮光油那种特殊气味。
印刷时网纹辊的装置可通过试验、比较后确定，操作者在试验过程中能够观察到的墨层厚薄主要取决于网纹辊的线数与BCM值。
网纹辊在使用过程中应注意哪些问题这里我们所说的网纹辊都是指激光雕刻陶瓷网纹辊，它是用航空、航天中耐高温、耐磨损的涂层材料，按一定的密度、深度和一定的角度、形状，用激光雕刻而成。
这种网纹辊的特点是成本高、耐磨损，如果使用得当，其寿命可长达数年；若使用不当，不仅寿命会缩短，而且会使网纹辊报废。
在使用过程中，某个网纹辊在印刷机上的位置取决於具体的印件，不同的印件，网纹辊的位置也不同，因此印刷时经常要调换网线辊。
目前窄幅机采用的多为实心钢制网纹辊，非常重，装御网纹辊时要注意避免将网纹辊的表面盖碰到其它金属物品上面。
因为陶瓷涂层很薄，一经碰撞很容易造成永久性损坏。
在印刷和清洗机器过程中，应避免油墨在网纹辊上乾结，要采用水基油墨生产厂家推荐的专门洗涤剂，采用不钢刷刷洗，要保证清洗得干净、彻底。
并养成经常用高倍放大镜观察网纹辊网穴的习惯，一旦发现油墨沉积到网穴底部并有逐渐增多的趋势，应及时清洗。
上述方法若不奏效，可采用超声波或喷砂等处理方法处理，但必须在网纹辊生产厂家的指导下进行。
