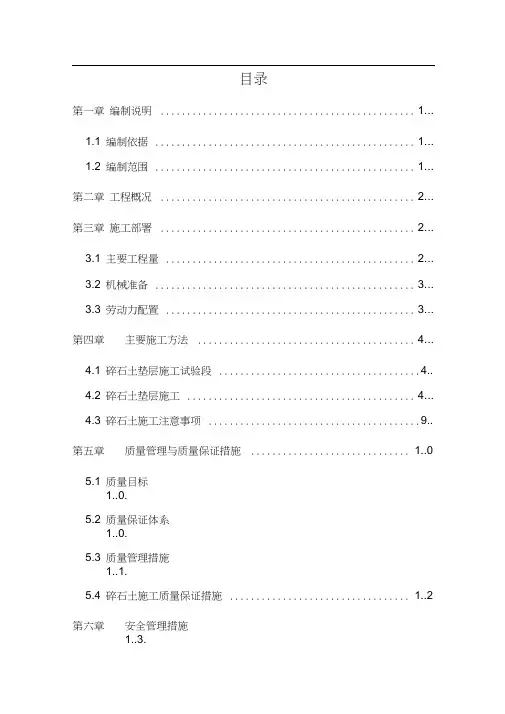

目录第一章编制说明 1
1.1编制依据 (1)
1.2编制范围 (1)
第二章工程概况 (2)
第三章施工部署 (2)
3.1主要工程量 (2)
3.2机械准备 (3)
3.3劳动力配置 (3)
第四章主要施工方法 (4)
4.1碎石土垫层施工试验段 (4)
4.2碎石土垫层施工 (4)
4.3碎石土施工注意事项 (9)
第五章质量管理与质量保证措施 (10)
5.1质量目标 (10)
5.2质量保证体系 (10)
5.3质量管理措施 (11)
5.4碎石土施工质量保证措施 (12)
第六章安全管理措施 (13)
6.1安全管理保证体系 (13)
6.2合理布置安全标志 (14)
6.3安全管理防护措施 (14)
第七章文明施工与环保措施 (16)
7.1文明施工管理措施 (16)
7.2施工环境保护措施 (17)
水泥土双向搅拌桩桩顶碎石土垫层施工方案
第一章编制说明
1.1编制依据
1．《公路路基设计规范》JTGD30-2004；
2．《公路路基施工技术规范》JTG F10-2006；
3．《公路工程施工安全技术规程》JTJ 076-95；
4．《公路工程技术标准》JTG B01-2003；
5．《城镇道路工程施工与质量验收规范》CJJ1-2008；
6．《工程测量规范》GB50026-2007；
7．《钉形水泥土双向搅拌桩复合地基技术规程》苏JG/T024-2007 8．国家颁布的其他现行相关技术规范标准；
9．项目部编制的《施工组织设计》。
1.2编制范围
上海通用大道（凤杨大道~通用园区北路）软基处理工程中，部分路段工程地质条件较差，无法满足城镇道路路基施工地基承载力的要求，设计采用水泥土双向搅拌桩对其路段进行软基处理，并在成型后的水泥土搅拌桩顶路面分层铺设50cm厚级配碎石土垫层，要求其渗透系数不大于10-4cm/s，最大碎石粒径不大于3cm。
第二章工程概况
本合同段内的道路工程属于上海通用汽车武汉项目配套基础设施，其中的上海通用大道（凤杨大道~通用园区北路）路部分基段存在特殊岩土情况，工程地质条件较差，对路基填方的稳定和沉降有很大影响，设计采用双向水泥土搅拌桩对其进行软基处理，以提高整体地基承载力。
采用双向水泥土搅拌桩进行软基处理的路段，需在搅拌桩顶路面分层铺设50cm厚级配碎石土垫层，要求渗透系数不大于10-4cm/s，最大碎石粒径不大于3cm，压实度不低于94%，并在双向水泥土搅拌桩的桩顶与桩顶以上30cm各铺设一层三向土工格栅。碎石与土的配比为6:4（重量比），碾压遍数和其他各项工艺参数应由现场试验段确定。
部分路基填挖交界处，应对挖方区路槽下一定范围内的土体进行超挖，用碎石土回填碾压，并设置三向土工格栅，待填、挖区域高度统一后，再进行以上路基的填筑。
第三章施工部署
3.1主要工程量
本工程各道路软基处理路段的桩顶级配碎石土施工，主要工程量如下表3-1所示：
3.2机械准备
根据现有允许施工工作面及工期安排，配备以下主要机械设备：
3.3劳动力配置
本工程的碎石土垫层施工由路基施工队伍承担施工任务。拟投入的主要劳动力配置如下表3-3所示。
第四章主要施工方法
4.1碎石土垫层施工试验段
4.1.1试验段的选择
道路工程正式施工前需选取地质条件、断面形式等工程特点具有代表性的地段进行碎石土垫层试验段施工。我部根据现场实际施工情况初步拟定道路工程施工试验段长度为100m。
4.1.2试验段施工应包括的内容
1．填料试验、检验报告等；
2．压实工艺主要参数：机械组合；压实机械规格、松铺厚度、碾压遍数、碾压速度；碎石土的最佳配合比、最佳含水量等；
3．过程质量控制方法、指标；
4．质量评价指标、标准；
5．优化后的施工方案及工艺；
6．原始记录、过程记录等。
在试验段施工过程中，认真做好记录分析，及时与技术人员商定有关结果。铺筑结束后，项目工程部和技术部就各项试验内容提出试验总结报告，并取得相关主管部门的批复，作为大面积、规范化施工的依据。
4.2碎石土垫层施工
在水泥土搅拌桩未达到28天强度时，不得在桩顶上大量堆载或让挖土机、推土机等大型设备在其上面行驶以防使桩产生断桩等质量
碎石土垫层施工工艺流程：
测量放样→填筑前的准备工作（桩顶表层处理）→铺设土工格栅→碎石土填筑→碾压→铺设土工格栅→碎石土填筑→碾压→至路床
顶面→检测验收→进入下道工序
1．测量放样
施工前测量人员根据路基断面设计图或路基设计表进行放样，放样内容包括路线中心线（中线桩处标定填挖高度）、路线边线的位置（按设计的路基边坡率放出边坡的位置桩）、布设各断面高程控制桩、移桩移点（遇到在施工中难以保存的桩位，应沿横断面方向将桩点移设于施工范围以外）。平曲线和竖曲线桩应在道路中线桩边桩的测设中完成，并标出设计高程。
测量作业前、后均应采用不同数据采集人互相核对的方法，分别核对从图纸上所采集的数据、实测数据的计算过程与计算结果，并应据以判定测量成果的有效性。
2．填筑前的准备工作
（1）碎石土的拌合
本工程的碎石土含泥量不得大于30%，碎石土采用外购粘土运至现场。由于道路宽度及红线的限制，现场道路红线外无拌合场地，因此利用施工完成的路基作为拌合场地，采用推土机挖机相结合进行碎石土拌合。在场地内，一台挖机进行碎石加料，一台挖机进行粘土加料，在拌合场由一台挖机和一台推土机组合拌料，拌合均匀后集中堆
