多层住宅现浇楼板裂缝的产生与防治(2篇)

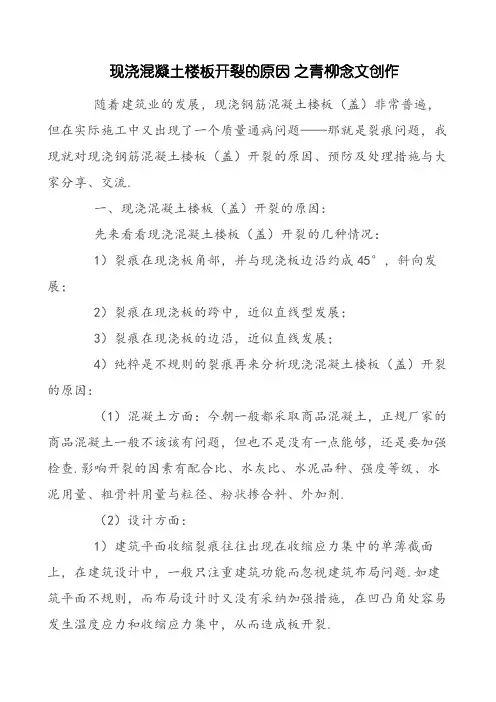

现浇混凝土楼板开裂的原因 之青柳念文创作

随着建筑业的发展，现浇钢筋混凝土楼板（盖）非常普遍，但在实际施工中又出现了一个质量通病问题——那就是裂痕问题，我现就对现浇钢筋混凝土楼板（盖）开裂的原因、预防及处理措施与大家分享、交流.

一、现浇混凝土楼板（盖）开裂的原因：

先来看看现浇混凝土楼板（盖）开裂的几种情况：

1）裂痕在现浇板角部，并与现浇板边沿约成45°，斜向发展；

2）裂痕在现浇板的跨中，近似直线型发展；

3）裂痕在现浇板的边沿，近似直线发展；

4）纯粹是不规则的裂痕再来分析现浇混凝土楼板（盖）开裂的原因：

（1）混凝土方面：今朝一般都采取商品混凝土，正规厂家的商品混凝土一般不该该有问题，但也不是没有一点能够，还是要加强检查.影响开裂的因素有配合比、水灰比、水泥品种、强度等级、水泥用量、粗骨料用量与粒径、粉状掺合料、外加剂.

（2）设计方面：

1）建筑平面收缩裂痕往往出现在收缩应力集中的单薄截面上，在建筑设计中，一般只注重建筑功能而忽视建筑布局问题.如建筑平面不规则，而布局设计时又没有采纳加强措施，在凹凸角处容易发生温度应力和收缩应力集中，从而造成板开裂. 2）楼板配筋板配筋间距偏大，特别是板面抵抗负弯矩的钢筋未通长设置，致使在接近板边沿处沿负弯矩筋端部出现裂痕.而在房屋角部的板角处，双向板由于收缩是双向的，由于没有配置足够的构造钢筋，因此发生450斜裂痕.

3）楼板厚度钢筋混凝土构件的受力是由钢筋与混凝土共同承担的，现浇混凝土楼板过薄，板的刚度势必降低，受拉钢筋和受压混凝土应力增大，板因此开裂.

4）楼板中暗埋PVC管由于楼板较薄，因此在埋有PVC管线处楼板截面削弱很大，而楼板跨中部位一般只有一层下部钢筋，容易出现顺着PVC管线走向的裂痕，如我们发现板中部的通长裂痕常常从灯头处穿过.

混凝土现浇楼面裂缝的原因和防治措施

一、前言

地震过后，灾后重建的过程中，钢筋混凝土结构或构件出现裂缝，已成为了一种质量通病，特别是现浇楼板出现裂缝的情况更为普遍，裂缝有的会破坏结构整体性，降低构件刚度，影响结构承载力，有的虽对承载能力无多大影响，但会引起钢筋锈蚀，降低耐久性，或发生渗漏，影响使用，尤其是在住宅建筑中，现浇梁、板或剪力墙出现的裂缝会给居民造成不安全感，而且裂缝不仅会影响抗渗效果，也易造成水分侵蚀钢筋，影响使用耐久性。楼面结构出现裂缝原因复杂，有材料、温度变化等原因，也有设计、施工、使用等方面的问题；而楼面沿板内预埋管线出现的裂缝尚未引起工程人员足够重视。分析裂缝的成因，利于有目的进行裂缝控制。

二、裂缝发生的形式及规律

从住宅工程现浇楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四周阳角处（含平面形状突变的凹口房屋阳角处）的房间在离开阳角1米左右，即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝；沿预埋管线表面发生的裂缝多垂直于房屋长边呈直线形状而且板面积越大，裂缝出现几率越大；南面房间楼面裂缝比北面房间楼面裂缝多。

三、裂缝的成因分析

裂缝的形成有外荷载、结构计算模型差异、材料的收缩（主要为的混凝土收缩、温度变形）等原因造成。从技术角度来分析，有设计、施工、材料等方面问题，有如下几个方面：

1、从设计方面看

⑴楼板刚度不足：部分楼板设计板厚不够，楼板跨高比偏大，其刚度较小对裂缝控制很不利。此外设计按多跨连续板进行配筋计算，侧重于满足结构安全，较少考虑混凝土收缩特性和温度变形等多种因素。

⑵楼板配筋设计考虑不周：受力钢筋采用三级钢，且间距比较大；设计在支座处按常规配设负筋，在中部板面不配钢筋，当板面出现温度变形和混凝土收缩，因无构造钢筋约束，板面即出现裂缝。

⑶楼板内布线欠合理：由于公用专业施工图由各专业设计，实际施工中出现水电管交叉叠放，或由于设计考虑管内容线面积，部分预埋管径三D25；且设计管线位置在楼板跨中，即在单层双向配筋处，楼板有效截面受到很大程度（15%-40%）削弱，成为楼板最易开裂的部位；当楼板收缩应力大于混凝土极限抗拉强度时，即出现沿管线表面呈直线状的裂缝。

现浇混凝土板裂缝产生的原因

近年来，混凝土板对房屋安全的隐患已受到人们的关注，现浇混凝土板结构已逐渐取代了预制混凝土。由于使用了现浇楼板，房屋的整体性、抗不均匀沉降性和结构安全性均有很大提高，但也伴随产生了一些楼板裂缝的情况，这是目前较难克服的质量通病之一，防止楼板开裂已经成为大家共同关心的课题，现从施工角度浅析裂缝产生的原因及控制。

1 现浇混凝土板裂缝产生的原因

1.1 引起现浇板裂缝的主要原因是混凝土的收缩，因为混凝土在自然硬化过程中，由于水分不断蒸发，而体积渐渐收缩，但板四周受支座的约束，不能自由伸缩，所以当混凝土的收缩所引起现浇板的约束应力超过一定限度时，势必引发现浇板开裂。而且裂缝部位多发生在应力比较集中的地方——板角处，与墙阴角线相垂直。

1.2 温度变化引起的裂缝。大家知道，水泥在常温下具有凝结硬化快，水化热大等特点，尤其在夏天，混凝土浇筑后，水化热释放量大，混凝土在高温下，得不到及时浇水养护，而失水收缩，使混凝土发生干裂，最终导致开裂。调查中发现，居多板角裂缝都处在遭受太阳直接曝晒的朝阳面。

1.3 房屋过长未设置必要的伸缩缝，也是导致裂缝的原因。开发商为了节省土地，往往不顾及房屋长度，使房屋整体过长，也不设置伸缩缝，由于缺少必要的伸缩缝，当房屋的自由伸缩度达到或超过应设置伸缩缝要求的间距时，也会出现裂缝。

1.4 施工不当产生的裂缝。支座处负筋下沉产生裂缝，在施工过程中由于施工工艺不当，板的上层钢筋一般较细较软，受到人员踩踏后就立即弯曲、变形、下坠；钢筋离楼层模板的高度较大，无法受到模板的依托保护；各工种交叉作业，造成施工人员众多、行走十分频繁，无处落脚后难免被大量踩踏；上层钢筋网的钢筋马凳设置间距过大，甚至不设，多数时候仅依靠楼面梁上部钢筋搁置和分离式配筋的拐脚支撑。致使支座处负筋下陷，保护层过大，固定支座变成塑性铰支座，使板上部沿梁支座处产生裂缝。新浇混凝土楼板容易在模板、支撑变形的情况下产生裂缝。由于支撑的刚度不足或梁板支撑刚度差异较大，在荷载作用下变形沉陷，施工期间的过度震动使支撑刚度变异部位多次瞬间相对位移以及过早拆模等等都可能使混凝土在发展足够强度以支撑其自身重量之前产生裂缝。

现浇混凝土楼板产生裂缝原因分析及控制措施

现浇混凝土楼板裂缝是工程常见的质量通病。本文从设计、材料及施工几方面阐述了现浇混凝土楼板产生裂缝的主要原因，对其的产生只要在设计过程中针对各影响因素考虑全面、细致,严格遵守设计规范,在建筑材料选择与控制，并在施工过程做到提前预防的措施。这样可以大大减少现浇混凝土楼板产生的裂缝，提高项目工程的质量及工程的进度。

标签：建筑工程；现浇楼板；混凝土；裂缝；控制措施

1 前言

随着我国住房制度的改革，建筑业的发展和生活水平的不断提高，人们越来越注重对建筑工程结构设计的要求，现浇混凝土楼板结构因其具有良好的耐久性、整体性及抗震性被广泛采用。钢筋混凝土强度等级也在不断提高，现浇板出现裂缝机率增大，并且影响到楼板的承载力及整个建筑物使用的耐久性并给用户的心理带来不安全感，使得住宅楼浇楼板裂缝问题成为居民住宅质量投拆热点。

2 现浇楼板裂缝产生的主要原因

2.1 设计方面

从设计角度看，现浇钢筋混凝土楼板属于受弯构件，受拉区肯定存在拉应力，从理论上说出现裂缝是必然的。现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因而达不到要求。而房屋的四周阳角由于受到纵、横两个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板混凝土的自由变形，因此在温差和混凝土收缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的末端结束处）首先开裂，产生45度左右的斜裂缝。

2.2 建筑材料

我国建筑规范中对组成混凝土的材料质量有严格要求，在捣制混凝土楼板时，水泥安定性不合格，砂、石级配差、砂太细，砂、石含泥量或含粉量过大，使用了反应性骨料或风化岩，混凝土配合比不良，不适当掺用氯盐，水泥水化热引起过高温度等，都会直接影响楼板的质量，导致楼板出现裂缝。

目前，有些厂家为了提高产量，不能做到每批原材料都做配合比试验，而每批原材料的含水量、含砂量、含泥量都不同，极易造成配合比不良，从而造成砼开裂；混凝土成品从生产地运送至施工现场往往需要一定时间，而从施工现场泵送至楼面又需要一定时间，其间不确定因素很容易造成混凝土超过初凝时间再泵至楼面（如塞车、停电、现场施工慢、商品混凝土一次发料过多等），为日后结构裂缝的产生埋下隐患。
