住宅现浇板裂缝产生的原因及防治过程

现浇混凝土楼板产生裂缝原因分析及控制措施

现浇混凝土楼板裂缝是工程常见的质量通病。本文从设计、材料及施工几方面阐述了现浇混凝土楼板产生裂缝的主要原因，对其的产生只要在设计过程中针对各影响因素考虑全面、细致,严格遵守设计规范,在建筑材料选择与控制，并在施工过程做到提前预防的措施。这样可以大大减少现浇混凝土楼板产生的裂缝，提高项目工程的质量及工程的进度。

标签：建筑工程；现浇楼板；混凝土；裂缝；控制措施

1 前言

随着我国住房制度的改革，建筑业的发展和生活水平的不断提高，人们越来越注重对建筑工程结构设计的要求，现浇混凝土楼板结构因其具有良好的耐久性、整体性及抗震性被广泛采用。钢筋混凝土强度等级也在不断提高，现浇板出现裂缝机率增大，并且影响到楼板的承载力及整个建筑物使用的耐久性并给用户的心理带来不安全感，使得住宅楼浇楼板裂缝问题成为居民住宅质量投拆热点。

2 现浇楼板裂缝产生的主要原因

2.1 设计方面

从设计角度看，现浇钢筋混凝土楼板属于受弯构件，受拉区肯定存在拉应力，从理论上说出现裂缝是必然的。现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因而达不到要求。而房屋的四周阳角由于受到纵、横两个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板混凝土的自由变形，因此在温差和混凝土收缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的末端结束处）首先开裂，产生45度左右的斜裂缝。

2.2 建筑材料

我国建筑规范中对组成混凝土的材料质量有严格要求，在捣制混凝土楼板时，水泥安定性不合格，砂、石级配差、砂太细，砂、石含泥量或含粉量过大，使用了反应性骨料或风化岩，混凝土配合比不良，不适当掺用氯盐，水泥水化热引起过高温度等，都会直接影响楼板的质量，导致楼板出现裂缝。

目前，有些厂家为了提高产量，不能做到每批原材料都做配合比试验，而每批原材料的含水量、含砂量、含泥量都不同，极易造成配合比不良，从而造成砼开裂；混凝土成品从生产地运送至施工现场往往需要一定时间，而从施工现场泵送至楼面又需要一定时间，其间不确定因素很容易造成混凝土超过初凝时间再泵至楼面（如塞车、停电、现场施工慢、商品混凝土一次发料过多等），为日后结构裂缝的产生埋下隐患。

高层住宅现浇楼板的贯穿裂缝

在如今的城市建设中，高层住宅如雨后春笋般涌现。然而，随着时间的推移，一些高层住宅现浇楼板出现了贯穿裂缝的问题，这给居民的生活带来了诸多困扰，也引起了人们对建筑质量的担忧。

贯穿裂缝是指裂缝从楼板的一侧贯穿到另一侧，这种裂缝不仅影响了楼板的美观，更重要的是可能会削弱楼板的承载能力和整体性，对房屋的结构安全产生潜在威胁。那么，高层住宅现浇楼板贯穿裂缝是如何产生的呢？

首先，材料质量是一个关键因素。混凝土作为现浇楼板的主要材料，如果其质量不过关，就容易引发裂缝。例如，水泥的安定性不好、骨料的含泥量过高、外加剂的使用不当等，都可能导致混凝土在硬化过程中产生不均匀的收缩，从而形成裂缝。

施工过程中的不规范操作也是造成贯穿裂缝的重要原因。在混凝土浇筑时，如果振捣不密实，就会导致混凝土内部存在空隙和疏松区域，降低混凝土的强度和密实度。另外，混凝土的养护不到位也是常见问题。混凝土在硬化过程中需要保持适当的温度和湿度，如果养护时间不足或者养护方法不正确，就会使混凝土表面过快干燥，内部水分蒸发不出来，从而产生较大的收缩应力，导致裂缝的产生。

设计方面的不合理也可能导致现浇楼板出现贯穿裂缝。例如，楼板的厚度不足、配筋不合理、混凝土强度等级选择不当等。如果楼板的厚度不够，其承载能力就会不足，容易在受力较大的部位产生裂缝。配筋不足或配筋间距过大，也无法有效地抵抗混凝土的收缩应力，从而引发裂缝。

除了上述原因，环境因素也不容忽视。例如，温度的变化会导致混凝土的热胀冷缩。在季节交替或者昼夜温差较大的地区，如果没有采取有效的温度控制措施，就容易使楼板产生温度裂缝。此外，建筑物基础的不均匀沉降也会使楼板产生拉应力，当拉应力超过混凝土的抗拉强度时，就会形成贯穿裂缝。

高层住宅现浇楼板的贯穿裂缝一旦出现，就需要及时采取有效的处理措施。对于一些宽度较小、不影响结构安全的裂缝，可以采用表面封闭法进行处理。这种方法主要是在裂缝表面涂抹封闭材料，如环氧树脂、聚合物砂浆等，以防止裂缝继续扩展和水分侵入。

现浇楼板裂缝产生的原因与防治

在往宅建筑工程中，现浇楼板裂缝是常见的质量通病，在施工过程中我们应当针对各种影响因素考虑细致、全面，对現行的标准严格遵守，才能使得现浇结构产生裂缝的可能大大减少。

标签： 现浇板；裂缝；防治

引言：

现阶段居民住宅中现浇混凝土楼板裂缝的问题逐渐突出，严重影响了建筑自身的质量及居民住户的使用和心情为了避免这种情况再次发生针对产生的原因等多个方面进行分析从实际出发力求减少或杜绝现浇混凝土楼板裂缝的这种情况的发生简单来说现浇混凝土楼板裂缝的产生可能和具体的设计、施工还有养护这些个方面有关我们的防治措施也主要从这几个方面入手从根本上杜绝现浇混凝土楼板裂缝的状况发生让居民住的安心、用的放心本文对此进行了深入浅出的简要分析。

一、现浇结构裂缝的分类

（一） 施工过程产生的裂缝

1.收缩裂缝。这种裂缝的产生原因是在混凝土的凝结过程中由于游离水从表面较快蒸发而产生的。2.沉降裂缝。这种裂缝的产生原因是在混凝土还没有达到足够的强度时由于表面楼板的震动而使沿钢筋纵向产生裂缝；3.温差裂缝。此种裂缝通常和构件截面垂直。4.结构裂缝。这种裂缝的产生原因是由于配筋不足。在大开间阳角没有放置加强筋或上层板筋被踩踏压下。过早就将支撑拆除等都会产生裂缝；5.早期受冻裂缝。此种裂缝通常在构件表面沿主筋箍筋方向出现宽窄不一、且深度可到主筋的裂缝。

（二） 使用过程出现的裂缝

1.由于荷载而产生的裂缝通常可分为剪切裂缝与弯曲裂缝两种；2.由于地基不均匀下沉会导致出现斜裂缝与八字形裂缝两种形式；3.由于在主筋位置上的钢筋产生生锈膨胀的现象会出现纵向锈蚀裂缝；4.对于此种裂缝如果没有进行及时的处理会引发混凝土开裂。最终导致保护层脱落。所以应加强对此种裂缝的处理。否则会对整体的耐久性产生极大的影响；5.由于对材料的错误选择会产生碱集料反应；6.由于建筑屋面处在高温高湿的环境下会出现膨胀的现象以至于产生八字形的裂缝。相对的在低温、干燥的环境下会出现收缩的现象以至于产生倒八字形的裂缝。

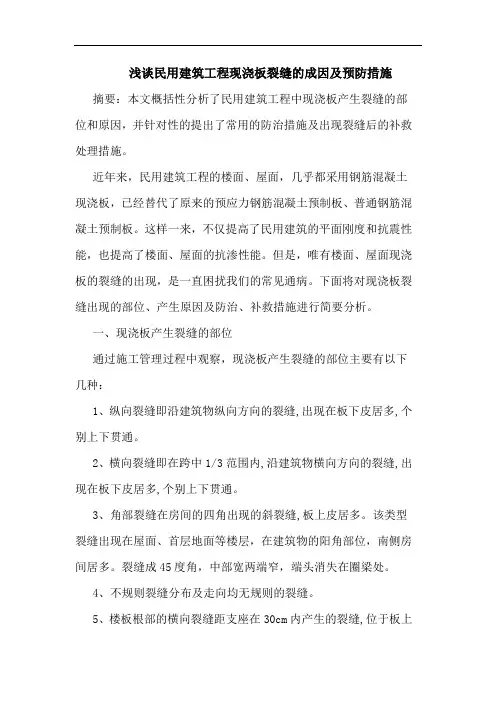

浅谈民用建筑工程现浇板裂缝的成因及预防措施

摘要：本文概括性分析了民用建筑工程中现浇板产生裂缝的部位和原因，并针对性的提出了常用的防治措施及出现裂缝后的补救处理措施。

近年来，民用建筑工程的楼面、屋面，几乎都采用钢筋混凝土现浇板，已经替代了原来的预应力钢筋混凝土预制板、普通钢筋混凝土预制板。这样一来，不仅提高了民用建筑的平面刚度和抗震性能，也提高了楼面、屋面的抗渗性能。但是，唯有楼面、屋面现浇板的裂缝的出现，是一直困扰我们的常见通病。下面将对现浇板裂缝出现的部位、产生原因及防治、补救措施进行简要分析。

一、现浇板产生裂缝的部位

通过施工管理过程中观察，现浇板产生裂缝的部位主要有以下几种：

1、纵向裂缝即沿建筑物纵向方向的裂缝,出现在板下皮居多,个别上下贯通。

2、横向裂缝即在跨中1/3范围内,沿建筑物横向方向的裂缝,出现在板下皮居多,个别上下贯通。

3、角部裂缝在房间的四角出现的斜裂缝,板上皮居多。该类型裂缝出现在屋面、首层地面等楼层，在建筑物的阳角部位，南侧房间居多。裂缝成45度角，中部宽两端窄，端头消失在圈梁处。

4、不规则裂缝分布及走向均无规则的裂缝。

5、楼板根部的横向裂缝距支座在30cm内产生的裂缝,位于板上

皮。

6、顺着预埋电线管方向产生的裂缝。该类型裂缝沿穿线管布设位置产生，由于线管的斜向布设较多，所以以斜裂缝居多。

二、现浇板产生裂缝的原因分析

一般情况下，现浇板产生裂缝的原因主要有设计、施工及混凝土原材料等方面的原因。

1、设计方面。设计结构时安全储备偏小,配筋不足或截面较小,使梁板成型后刚度差,整体挠度偏大,引起板四角裂缝；设计板厚不够,又不做挠度验算,整体挠度偏大,引起板四角裂缝；房屋较长时未设置伸缩缝、沉降缝、后浇带等措施以减少变形及裂缝。
