临时水准点引测记录表

施测说明
一、水准点测量：
1、本工程给定标高±0.00（相当于绝对标高351.5米）位于旧馆门厅内侧水磨石地面红油漆标记处。

2、架设水准仪于室外，以±0.00点为后视点读取塔尺读数，向施工区域内引测施工临时水准点1#~5#，各点平面布置及标高详见附图。

二、平面坐标放样：
1、放样依据设计给定各柱定位点绝对坐标值进行，由于设计未给出新建馆外围柱到建筑轴线距离尺寸，外围柱均采用坐标放样。

2、由设计方委托克拉玛依市建筑规划设计院，现场利用GPS定位装置测放新建馆部分柱定位坐标点，并设定3个绝对坐标点K1（X:5048907.686 Y:490775.178）、K2（X:5048787.242 Y:490652.964）、K3（X:5048645.791 Y:490779.736）点作为以后施工用控制点，平面布置见附图。

3、开挖阶段的定位依据克拉玛依市建筑规划设计院GPS定位放样桩进行基坑开挖放线，并用全站仪补齐其余柱定位点。

4、土方开挖后基槽内的放线依据K1~K3控制点，使用全站仪进行放样。

5、具体施测过程为：在基坑周边合适位置设定测站，依据K1~K3控制点测量得到测站点绝对坐标，架设全站仪于各测站，以K2控制点为后视点，根据所需点绝对坐标逐点放样测量出各点现场实际位置并用钢钎打入原土进行定位。

6、由于蓝图中部分柱基础及梁构件为异形，根据角度测放较为困难，不易保证定位精度。

对此类构件的放样，采用在设计蓝图的CAD设计图中通过计算机放样后取得构件各控制定位点坐标数值，现场用全站仪放样的过程。

最后通过此类构件与相邻构件的相对位置关系进行校核，以保证测量放样结果的正确。

7、测量过程及各点平面布置见附表及附图。

定位测量放线记录范本1.工程定位测量、放线、水准点引测经过记录表如何填写(1)测量工作开始前，应熟悉设计图纸及有关技术资料，根据设计图纸要求，结合现场实际情况，制定测量技术方案。

（2）建筑物定位测量、桩基定位测量、轴线及标高放线测量工作中，应注意内外业等复核检查，防止发生差错。

测量工作结束后，应及时整理原始资料，并应进行验收。

（3）根据施工场地控制点、水准点、城市规划部门确定的建筑红线桩等和有关设计图纸、技术资料，进行测量。

（4）当建筑区域范围较大、单位工程较多时，可根据设计总平面布置图和现场实际情况，在施工场地内布设平面控制网（点）和高程控制点，作为施工定位测量的依据。

（5）桩基应根据设计图纸进行定位测量，其桩位的放样允许偏差应符合国家现行标准《建筑地基基础工程施工质量验收规范》GB50202的规定。

（6）测量工具和测量人员应固定，测量前应严格校验仪器。

测量所使用的仪器应定期进行检定，并在检定有效期内使用。

（7）建筑物定位测量、桩基定位测量，可根据施工现场实际情况，分段进行验收。

轴线及标高放线测量每一楼（层）段均应进行验收。

（8）建筑物定位测量、桩基定位测量复核情况应以简图形式记录在验收表中，简图中应标明轴线控制桩的位置及标高、桩位偏差、轴线位置及偏差、轴线投测点、标高投测点等位置。

（9）建筑物轴线及标高放线测量复核情况应以简图形式记录在验收表中，简图中应标明轴线位置及偏差、轴线投测点、标高投测点的位置。

扩展资料：进场后首先对甲方提供施工定位图进行图上利用坐标反算法复核，以确保设计图纸的正确。

此项工作由项目技术负责人负责。

坐标反算法：根据直线的起点和终点的坐标，计算直线的水平距离和坐标方位角的过程。

项目技术负责人带队与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

工程定位后要经建设单位和规划部门验收合格后方可开始施工。

参考资料来源：百度百科-放线参考资料来源：百度百科-测量参考资料来源：百度百科-建筑后退红线距离。

建筑物的变形观测一、建筑物的沉降观测步骤1. 水准点和观测点的设置水准点是沉降观测的基准，它应埋设在沉降影响范围以外，距沉降观测点20～100 m，观测方便，且不受施工影响的地方。

为了相互校核并防止由于某个水准点的高程变动造成差错，一般至少埋设三个水准点。

水准点之间的高差应用DS1 级水准仪、铟瓦水准尺和尺垫，或精密水准测量方法进行测定，将水准点组成闭合水准路线，或进行往返观测，其闭合差不得超过0.5 mm（n 为测站数）。

水准点的高程自国家或城市水准点引测，或者通过假定得到。

沉降观测的主要内容是建筑物的垂直位移监测，建筑沉降观测的首次观测应连续进行两次独立观测，并取观测结果的中数作为变形测量的初始值。

从基准点开始，组成闭合水准路线，按照二等水准观测精度施测，经平差计算后求出各观测点的相对高程，从而计算出沉降点的沉降量。

本项目自始至终都遵循“五定”原则。

“五定”即沉降观测依据的基准点、工作基点和沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。

以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实可靠。

观测点的数目和位置应能全面、正确反映建筑物沉降的情况，一般情况下，在民用建筑中，沿房屋四周每隔10～15 m 布置一点。

另外，在房屋转角及沉降缝两侧也应布设观测点。

观测点的埋设要求稳固，通常采用角钢、圆钢或铆钉作为观测点的标志。

2. 观测时间、方法及精度一般在增加荷重前后，如浇灌基础、回填土、安装柱子和厂房屋架、砌筑砖墙、设备安装、设备运转等，都要进行沉降观测。

施工期间，高层建筑物每升高1～2 层或每增加一次载荷，如基础浇灌、安装柱子等，就要观测一次。

3. 仪器设备DSZ1 精密水准仪，铟钢尺。

4. 沉降观测的成果整理沉降观测是一项长期、连续的工作，为了保证观测成果的正性，应尽可能做到“四定”，即固定观测人员、使用固定的水准仪和水准尺、使用固定的水准基点、按固定的实测路线和测站进行。

蚌埠市道路水稳相关报验资料一、项目部组建：(1、报验申请2、项目部人员名单3、上岗证复印件)。

二、施工水准点引测、中桩交点报验：(1、报验申请2、水准点引测高程记录3、水准点分布平面示意图4、建设单位所提供水准点高程及道路中桩放线交点记录)。

三、路基工程：1、土方开挖报验：(1、报验申请表2、工程预检记录3、路基工序质量评定表4、高程检测记录5、隐蔽验收检查记录)。

2、砂砾石垫层报验：(1、报验申请表2、工程预检记录3、砂砾石垫层工序质量评定表4、高程检测记录5、隐蔽验收检查记录)注：如因路基大面积土质承载力不足加深，需对加深后土方开挖及砂砾石换填进行单独报验。

局部小面积加深不作报验，以现场签证方式上报工程量。

3、水稳层报验：(1、报验申请表2、工程预检记录3、底基层(基层)工序质量评定表4、高程检测记录5、隐蔽验收检查记录)。

4、路缘安砌报验：(1、报验申请表2、工程预检记录3、路缘安砌工序质量评定表)路基中间验收资料：l、验收申请2、中间验收记录(中间验收鉴定书)3、工程部位质量评定表4、实测实量记录(标高横坡检查表、宽度检查表、平整度检查表)注：另应附上工程部位质量评定表(该工程为中间验收会签表，其中内容含路基及排水工程)。

四、排水工程(雨、污水管道)1、沟槽开挖报验：(1、报验申请表2、工程预检记录3、上方开挖工序质量评定表4、地基与基槽验收记录5、基底高程检测记录)；2、垫层砼浇筑报验：(1、砼浇筑申报表2、沟槽开挖工序质量评定3、地基与基槽验收记录4、模板安装工序评定表5、隐蔽验收记录)；3、管道安装报验：(1、报验申请2、工程预检记录3、管底高程检测记录4、平面位置示意图5、管道安装工序质量评定6、隐蔽验收记录)；4、管道包角及接头抹带砼浇筑报验：(1、砼浇筑申报表2、工程预检记录3、模板安装工序质量评定4、管道接口抹带工序质量评定5、隐蔽验收检查记录)；5、管道沟槽回填砂砾石报验：(1、报验申请2、隐蔽验收检查记录)；6、雨水支管及收水井报验：(1、报验申请2、工程预检记录3、雨水支管及收水井工序质量评定表4、隐蔽工程检查验收记录)注：支管报验中沟槽开挖及砼与主管报验用表相同。

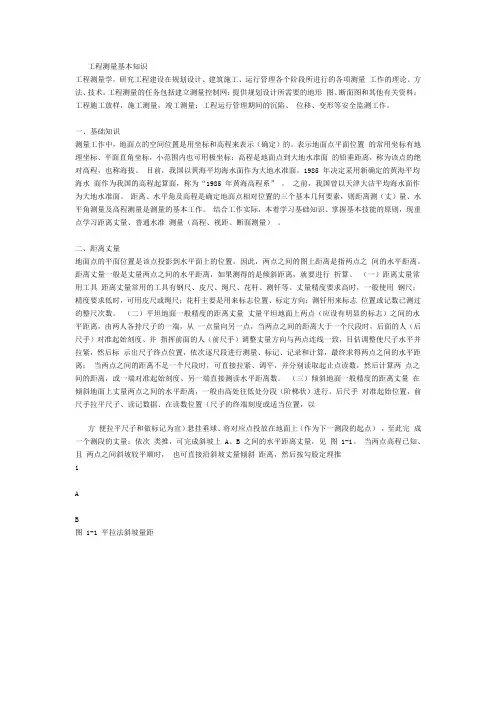

工程测量基本知识工程测量学，研究工程建设在规划设计、建筑施工、运行管理各个阶段所进行的各项测量工作的理论、方法、技术。

工程测量的任务包括建立测量控制网；提供规划设计所需要的地形图、断面图和其他有关资料；工程施工放样，施工测量，竣工测量；工程运行管理期间的沉陷、位移、变形等安全监测工作。

一、基础知识测量工作中，地面点的空间位置是用坐标和高程来表示（确定）的。

表示地面点平面位置的常用坐标有地理坐标、平面直角坐标，小范围内也可用极坐标；高程是地面点到大地水准面的铅垂距离，称为该点的绝对高程，也称海拔。

目前，我国以黄海平均海水面作为大地水准面。

1985 年决定采用新确定的黄海平均海水面作为我国的高程起算面，称为“1985 年黄海高程系” 。

之前，我国曾以天津大沽平均海水面作为大地水准面。

距离、水平角及高程是确定地面点相对位置的三个基本几何要素，则距离测（丈）量、水平角测量及高程测量是测量的基本工作。

结合工作实际，本着学习基础知识、掌握基本技能的原则，现重点学习距离丈量、普通水准测量（高程、视距、断面测量）。

二、距离丈量地面点的平面位置是该点投影到水平面上的位置，因此，两点之间的图上距离是指两点之间的水平距离。

距离丈量一般是丈量两点之间的水平距离，如果测得的是倾斜距离，就要进行折算。

（一）距离丈量常用工具距离丈量常用的工具有钢尺、皮尺、绳尺、花杆、测钎等。

丈量精度要求高时，一般使用钢尺；精度要求低时，可用皮尺或绳尺；花杆主要是用来标志位置、标定方向；测钎用来标志位置或记数已测过的整尺次数。

（二）平坦地面一般精度的距离丈量丈量平坦地面上两点（应设有明显的标志）之间的水平距离，由两人各持尺子的一端，从一点量向另一点，当两点之间的距离大于一个尺段时，后面的人（后尺手）对准起始刻度、并指挥前面的人（前尺手）调整丈量方向与两点连线一致，目估调整使尺子水平并拉紧，然后标示出尺子终点位置，依次逐尺段进行测量、标记、记录和计算，最终求得两点之间的水平距离；当两点之间的距离不足一个尺段时，可直接拉紧、调平，并分别读取起止点读数，然后计算两点之间的距离，或一端对准起始刻度、另一端直接测读水平距离数。

关于水文测站基本水准点校测及引测探讨
水文测站基本水准点是指用于水文观测和水资源管理的一组高程基准点。

基本水准点
的选取需要满足以下条件：高程稳定、位置稳定、容易观察和测量。

为确保水文测站基本
水准点的准确性和可靠性，需要进行校测和引测。

本文将探讨水文测站基本水准点的校测
和引测。

一、基本水准点校测
基本水准点的校测是指通过对水准点高程的测量，对已知高程进行核对和修正，以保
证测量数据的准确性和连续性。

基本水准点的校测应包括以下几个步骤：
校测基准点应该在已知高程的基准点范围内，并且高程稳定、位置稳定、便于观察和
测量。

2、进行高程测量
在选好的校测基准点和需要校测的基准点之间，沿着必要的关键点进行高程测量。

使
用水准仪等仪器进行测量，校测数据应该要记录精确到小数点后一位。

3、数据处理
根据测得的高程数据，以及已知基准点的高程数据，计算出需要校测基准点的高程值。

数据处理时应注意精度要求，尽量减少误差。

4、校正
对于需要校测的基准点进行高程值的修正。

修正数据记录在基准点数据库中。

1、选取引测基准点
4、确定基准点高程
总的来看，水文测站基本水准点的校测和引测都是基于测量技术，来确定基准点高程
的过程。

这两种测量方式都要根据测量准确性的要求来处理数据。

在测量过程中应该尽量
减少误差，使得数据更加准确。

在日常管理中，应该多次进行基准点的校测和引测，以保
证数据的连续性和准确性。

中华人民共和国行业标准SL 58-93水文普通测量规范Technical standard for general geodesic survey in hydrology1993-12-10发布1994-01-01实施中华人民共和国水利部发布主编单位：水利部水文司批准部门：中华人民共和国水利部中华人民共和国水利部关于发布《水文普通测量规范》SL58-93的通知水文[1993]587号根据原水利电力部1986年标准制修订计划，由水利部水文司主持，黑龙江省水文总站主编的《水文普通测量规范》，经审定，现正式批准为水利水电行业标准，并予以发布.该规范编号为SL58-93，自一九九四年一月一日起实施.该规范由水利部水文司负责解释.各单位在实施中发现问题，请及时函告主编单位及部水文司.该规范由水利电力出版社出版发行.一九九三年十二月十日目次1总则2水准测量3地形测量4断面测量附录A水尺零点高程测量记载表与填制说明附录B断面测量记载表附加说明1总则1.0.1为统一水文普通测量中水准测量，地形测量和断面测量的技术标准，特制定本规范.1.0.2本规范适用于水文站网建设，水文测验，水文调查的三，四，五等水准测量，水尺零点高程测量，河道断面测量和限额以下的地形测量.1.0.3水文普通测量的精度要求，应符合下列规定.(1)长距离水准测量路线最弱点的高程中误差允许值为±40mm；水文测站内的各水准点联测，比降观测的高程测量路线和水尺零点高程测量最弱点的高程中误差允许值为±10mm.(2)平面控制测量最低一级图根网最弱边的相对边长中误差不得超过1/1000.(3)地形图内地物点的点位中误差不得大于图上0.8mm，困难地区亦不得大于1.0mm；等高线插求点高程中误差的绝对值，在平地，丘陵地不得大于1/2基本等高距，山地不得大于1个基本等高距.(4)断面测量的距离控制桩间相对距离中误差不得大于1/500.1.0.4水文测站应使用冻结基面或测站基面.有条件的水文测站应与国家高程系统接测.每站应使用三个基本水准点构成的高程自校系统.1.0.5各项测量的原始记录应现场记载，不得涂改.各项测绘成果应及时进行整理，分类归档，基本水准点和高程自校系统的测量成果应长期保存.1.0.6永久性测量标志应建立位置图，构造图与说明表等档案资料.对测量标志应按国务院《测量标志保护条例》进行保护.1.0.7采用先进测量仪器和新测绘技术时，精度不得低于本规范要求.52水准测量2.1一般规定2.1.1高程引测，地形测量中高程控制水准测量的等级，应执行本规范的有关规定.2.1.2三等水准路线的支线长度，应不大于45km.在两个二等水准点之间布设三等附合路线，其长度应不大于180km；环线周长应不大于300km；测站水准点联测和比降观测高程测量的路线长度应不大于2.8km.2.1.3四等水准路线的支线长度，应不大于15km，在两高级点间布设的附合路线长度应不大于65km；测站水准点联测和比降观测高程测量的路线长度应不大于1km.2.1.4五等水准路线的支线长度，应不大于4km.在高级点间布设的附合路线长度应不大于16km；当用于基本等高距为0.2m的高程控制测量时，支线长度应不大于1km；附合路线长度应不大于4km.2.1.5当水准路线长度大于20km时，应每隔10km左右分一测段，在测段的端点设置或选定基本上相当于校核水准点标准的固定点.2.1.6三，四等水准测量，应采用不低于国内水准仪系列的S3级水准仪，水尺零点高程的测量一般应使用S3级水准仪.五等水准测量可使用S10级水准仪. 2.1.7水准标尺应采用双面水准尺.如因条件限制，可用单面水准尺按一镜双高法施测，不得使用塔尺或折尺.2.1.8水准测量在每仪器站的允许视线长度，前后视距不等差，应符合表2.1.8规定，其视线高度要求三丝能读数.2.1.9水准测量仪器站观测限差应符合表2.1.9的规定.表表表2.1.9测高差之差限差相同.2.1.10往返测量高差不符值，路线，环闭合差限差应符合表72.1.10规定.环由不同等级路线构成时，环闭合差的限差应按各等级路线长度分别计算，然后取其平方和的平方根为限差.2.1.11水准测量成果超限时，应重测.若在本站检查发现后应立即重测，若迁站后才检查发现，则应从水准点或符合限差要求的测段或间歇点开始重测.2.1.12地形高程测量及长距离引测所用水准仪，水准尺，应在使用前进行相应等级的全面检验与校正.在使用中应经常进行水准仪圆水准气泡和i角的检验与校正，i角不得大于20″.水尺零点，一般高程测量等常用水准仪，每年应进行不少于1次的水准仪圆水准气泡和i角的检验与校正.水准尺的米间隔平均真长与名义长之差，线条式因瓦水准尺不得大于0.15mm，木质标尺不得大于0.5mm. 2.1.13地形高程控制及长距离引测的水准测量，应符合下列要求.(1)安置水准仪三角架时，应使其中两脚与水准路线的方向平行，第三脚轮换置于路线方向的左右侧.(2)除路线拐弯处外，每测点上仪器和前后视标尺的三个位置，应接近于一条直线.(3)同一仪器站上测量时，不得两次调焦，转动仪器的倾斜螺旋和测微鼓时，其最后旋转方向应为旋进.使用自动安平水准仪时，相邻站应交替对准前后视调平仪器.(4)每一测段的往测和返测，其仪器站数应为偶数，若为奇数时应加入标尺零点差改正.由往测转向返测时，两标尺必须互换位置，而往测第一个测站上当作前视的水准尺，在返测第一个测站上它应该当作后视水准尺，并应重新安置仪器.(5)工作间歇时，应选择两个坚实可靠的固定点做为间歇点，进行双测.在间歇点上做上标记，间歇后应进行检测.2.2水准点和标石设置2.2.1水文测站的水准点分基本和校核两种.2.2.2水文站应在不同位置设置三个基本水准点，其中一个水准点设置明标，二个设置暗标.基本水准点相互间距离以300~500m为宜.测站附近设有国家水准点时，可设置一个基本水准点.2.2.3基本水准点应设置在水文测站附近历年最高洪水位以上或堤防背河侧高处，能保证水准点稳定又便于引测的地方.2.2.4在各水位观测断面附近可设置校核水准点，其位置和数量应满足进行水尺零点高程测量时，平坦地区的仪器站数不多于6站，不平坦地区的仪器站数不多于11站的要求.2.2.5水准点设置后，应逐一编号.以后无论其高程是否变动，都不得改变其编号，必要时可加辅助编号.2.2.6基本水准点标石的埋设应符合中华人民共和国国家标准(GBJ138-90)的规定.校核水准点标石埋设可参照基本水准点要求适当放宽.2.3三，四，五等水准测量2.3.1三等水准测量采用中丝读数法，进行往返观测.当使用有光学测微器的水准仪和线条式因瓦水准尺进行观测时，也可采用光学测微法进行单程双转点观测，观测程序应为"后，前，前，后".2.3.2四等水准测量采用中丝读数法.当两端点为已知高程点或自成闭合环时，可只进行单程测量.水准支线必须进行往返观测或单程双转点观测，观测程序应为"后，前，前，后"或"后，后，前，前".2.3.3五等水准测量采用中丝读数法.附合或环形闭合路线用单程观测.水准支线应进行往返观测，在困难条件下，也可进行单程双测.2.3.4采用双面水准尺时，中丝读数法要求仪器安平后，望远镜绕垂直轴旋转时，符合水准气泡两端影像分离不大于1cm.采用单面水准尺返测时，变换仪器的高度应不小于10cm.2.3.5光学测微法的仪器安平同第2.3.4条要求，但照准水准尺基本分划时，符合水准气泡两端影像分离应不大于2mm，中丝读数应读至0.1mm.2.3.6采用补偿式自动安平水准仪进行水准测量时，先将水准仪概略整平，即可按一般水准仪观测顺序进行测量.2.3.7三，四等水准测量应读记至1mm，计算平均高差取至0.5mm，五等均记至毫米.用测微法时，中丝读数计算高程平均高差，均取至0.1mm.各等级水准测量的视距和视距差取至0.1m.2.3.8水准测量中应及时检查每一仪器站的观测结果，符合表2.1.8和表2.1.9的规定时，方可迁至下仪器站.2.3.9每测完一个测段，应计算往返测或单程双转点左，右路线测量的高差，其不符值应满足表2.1.10规定，当超出规定时，应按下列要求重测和计算高差结果.(1)对可靠程度小的往测或返测向进行单程重测.如果重测的单程高差与同一方向原测高差的不符值符合限差，且其平均数与反方向的原测高差亦符合限差，则取其平均数作为该单程的高差结果.(2)若重测的高差与同方向的原测高差不符值超出限差，而重测的单程高差与反方向原测高差没有超出限差，则用重测的单程高差与反方向原测单程高差计算闭合差.(3)若该单程重测后与原往，返测的单程高差计算结果均超出限差，则重测另一单程，至符合限差要求为止.(4)用单程双转点左，右路线的测法时，可只重测一个单程单线，并与原测结果中符合限差的一个左或右单线取平均数值.(5)如果重测结果与原测的左右线结果比较均符合限差，则取三次单线的结果平均值.(6)当重测的结果与原测两个单线结果均超限差，应分析原因再测一个单程单线，至符合限差要求为止.2.3.10 附合，闭合，支线水准路线闭合差，应分别按下列公式计算. 附合 ()∑--=∆u d H H h h (2.3.10-1) 闭合 ∑=∆h h (2.3.10-2) 支线 ∑∑-=∆cthh h (2.3.10-3)式中△h ---高差闭合差，m ；∑h ---各测段高差的代数和，m ；∑h t ，∑h c ---路线上各测站的往测，返测的高差总和，m ； H d ---路线上终了已知水准点的高程，m ； H u ---路线上起始已知水准点的高程，m.2.3.11 附合，闭合，支线水准路线闭合差的改正，应按测段长度或仪器站数的比例进行分配，按式(2.3.11-1)，式(2.3.11-2)进行路线长度和仪器站数的闭合差改正数计算.h LL ii ∆-=δ (2.3.11-1) h nn ii ∆-=δ (2.3.11-2) 式中δi ---某一测段上路线长度，仪器站数闭合差改正数，m ； L i ---某一测段中前，后视距离的和，m ； L ---水准路线的总长度，m ； n i ---某一测段中的仪器站数； n ---路线中总的仪器站数. 2.4 跨河水准测量2.4.1 河宽小于允许视线长度可直接跨河测量；当河宽大于允许视线长度，但有桥梁可以利用时，可通过桥面进行水准测量.2.4.2 跨河两岸测点间的水平视线距水面的高度要大致相等.当跨河视线长度在300m 以内时，视线高度至水面距离不得小于2m ，视线长度大于300m 时，视线高度至水面距离不得小于3m.2.4.3 跨河两岸安置仪器及标尺的位置，使其能构成平行四边形，等腰梯形或Z 字形布置为宜.跨河视线长度力求相等，岸上视线长度不得短于10m ，且两岸视线长度应相等.使用一台仪器观测时，宜采用Z 字形式.2.4.4 标尺点应牢固.需设置木桩时，木桩顶面直径宜大于10cm ，入土长度应满足标尺点牢固的要求，桩顶高于地面10cm 以上，并钉上圆帽钉.2.4.5按2.4.3条布设跨河测量场地时，应在距跨河点300m以内，设立临时水准点.2.4.6视线长度在300m以内，跨河水准测量应观测两个测回，两个测回的高差不符值，三等水准应不超出8mm，四等水准应不超出16mm，超出限差时，应分析原因，按第2.3.9条要求重测.2.4.7当视线长度在300m以内，跨越水流平缓的河流，静水湖泊，池塘等的四等水准测量，可采用静水传递高程法进行二次观测.两结果不符值，应不超过±20L mm。

《水利工程施工质量检验与评定标准》（DG/TJ08-90-2014）配套用表（2014版）（推荐使用）二〇一五年三月上海高波工程咨询监理有限公司（整理）上海市建设工程安全质量监督申报表上海市建设工程安全质量监督申报表工程开工审核表建筑工程质量人员从业资格审查表上海市水务建设工程开工安全检查表上海市水利工程开工备案表上海市水务建设工程重大危险源监督信息表工程项目划分审批表工程项目划分表施工组织设计（方案）内审表施工组织设计（方案）交底施工技术交底工程洽商记录技术核定单业务联系（签证）单上海市水利工程施工质量缺陷备案表格式工程质量事故报告单上海市水务建设工程质量核验申请表单位工程施工质量检验与评定资料核查表单位工程质量核定表工程竣工报告上海市水务建设工程竣工安全生产评估表上海市水利工程合同工程质量核定表（A3）第二部分施工记录类用表工程控制点交桩记录表工程控制点交桩复测记录表(平面坐标)工程控制点交桩复测记录表(高程)临时水准点引测记录表临时水准点引测记录表（施工复测）临时水准点引测记录表（监理复测）临时平面控制点引测记录表临时平面控制点引测记录表（施工复测）临时平面控制点引测记录表（监理复测）工程高程放样记录表工程高程放样记录表（施工复测）工程高程放样记录表（监理复测）工程基准线放样记录工程基准线放样记录（施工复测）工程基准线放样记录（监理复测）垂直位移（沉降）观测记录水平位移观测记录垂直位移（沉降）和水平位移监测日报表普通水准测量记录四等水准点测量记录钻孔灌注桩开孔通知单钻孔灌注桩钻进成孔班报表钻孔灌注桩钢筋笼验收单钻孔灌注桩成孔后灌注前检查记录表钻孔灌注桩混凝土灌注记录桩位偏差记录（灌注桩、方桩、管桩等）桩位偏差记录（板桩）钻孔灌注桩监理旁站记录表高压旋喷桩施工记录表压密注浆施工记录表SMW工法施工记录表双轴搅拌桩施工记录表双轴搅拌桩施工记录表三轴搅拌桩施工记录表树根桩开孔通知单树根桩钢筋笼验收单树根桩成孔后灌注前检查记录表树根桩施工记录表地下连续墙槽段成槽记录地下连续墙单元槽段砼浇筑记录锤击沉桩施工记录表地基验槽记录混凝土浇灌令砼浇筑施工记录单标养室砼试块进出场记录表标养室温度、湿度环境记录表混凝土试块强度汇总表砼强度统计评定表（n≥10）砼强度统计评定表（n＜10）砼强度统计评定表（n≥30）砂浆强度统计评定表（n≥30）砂浆强度统计评定表（n＜30）钢结构焊缝外观质量记录表超声波探伤记录检查表闸门冲水试验（试运行）记录施工日记建设工程材料采购验收检验使用综合台帐5第三部分质量检验评定类用表单元工程施工质量评定表（换填法地基处理）单元工程施工质量评定表（注浆法地基处理）单元工程施工质量评定表（深层水泥土搅拌法地基处理）单元工程施工质量评定表（深层水泥土搅拌桩围护墙）单元工程施工质量评定表（高压喷射注浆）单元工程施工质量评定表（树根桩）单元工程施工质量评定表（土层锚杆）单元工程施工质量评定表（垂直排水芯带）单元工程施工质量评定表（袋装砂井）单元工程施工质量评定表（钢筋混凝土方桩预制）单元工程施工质量评定表（钢筋混凝土方桩预制）单元工程施工质量评定表（钢筋混凝土板桩预制）单元工程施工质量评定表（钢筋混凝土板桩预制）单元工程施工质量评定表（钢管桩制作）单元工程施工质量评定表（钢板桩(拉森桩)制作）单元工程施工质量评定表（锤击沉入钢筋混凝土方(管)桩）单元工程施工质量评定表（锤击沉入钢筋混凝土板桩）单元工程施工质量评定表（锤击沉入钢管桩）单元工程施工质量评定表（锤击沉入钢板桩(拉森桩)）单元工程施工质量评定表（静力压桩）单元工程施工质量评定表（锤击沉入混凝土U型板桩）单元工程施工质量评定表（钻孔灌注桩（单桩））工序施工质量检验表（灌注桩成孔）工序施工质量检验表（钢筋笼制作及安装）工序施工质量检验表（混凝土灌注）工序施工质量检验表（混凝土原材料投量）单元工程施工质量评定表（钻孔灌注桩(群桩)）单元工程施工质量评定表（钻孔灌注桩(群桩)）单元工程施工质量评定表（地下连续墙）单元工程施工质量评定表（地下连续墙）单元工程施工质量评定表（型钢水泥土搅拌墙工程（SMW工法桩））单元工程施工质量评定表（河道机械开挖）单元工程施工质量评定表（湖泊机械开挖）单元工程施工质量评定表（河道挖泥船疏浚）单元工程施工质量评定表（湖泊挖泥船疏浚）单元工程施工质量评定表（河道水力冲挖）单元工程施工质量评定表（湖泊水力冲挖）单元工程施工质量评定表（钢筋混凝土）工序施工质量检验表（钢筋加工制作）工序施工质量检验表（钢筋连接）工序施工质量检验表（钢筋连接）工序施工质量检验表（钢筋安装）工序施工质量检验表（模板）工序施工质量检验表（模板）工序施工质量检验表（混凝土浇筑）工序施工质量检验表（底板）工序施工质量检验表（墩、墙）工序施工质量检验表（流道）工序施工质量检验表（排架、门槽、梁、板、柱）单元工程施工质量评定表（垫层）单元工程施工质量评定表（基坑开挖）单元工程施工质量评定表（反滤层）单元工程施工质量评定表（干砌块石护坡/护底）单元工程施工质量评定表（浆砌块石、灌砌块石护坡/护底）工序施工质量检验表（混凝土护坡/护底）工序施工质量检验表（格梗）工序施工质量检验表（排水孔）工序施工质量检验表（踏步）单元工程施工质量评定表（防冲槽抛石）单元工程施工质量评定表（变形缝）单元工程施工质量评定表（止水片（带））单元工程施工质量评定表（土方回填）单元工程施工质量评定表（系船柱、系船钩制作安装）单元工程施工质量评定表（系船环制作安装）单元工程施工质量评定表（金属栏杆制作安装）单元工程施工质量评定表（金属梯制作安装）单元工程施工质量评定表（钢护角）单元工程施工质量评定表（基坑开挖）工序施工质量检验表（底板、承台（导梁））工序施工质量检验表（钢筋混凝土、埋石混凝土墙身）单元工程施工质量评定表（浆砌石墙身）单元工程施工质量评定表（石笼墙身）工序施工质量检验表（压顶）工序施工质量检验表（排水孔）单元工程施工质量评定表（碾压筑堤）工序施工质量检验表（变形缝及止水）单元工程施工质量评定表（反滤层）单元工程施工质量评定表（垫层）单元工程施工质量评定表（干砌块石护坡）单元工程施工质量评定表（浆砌块石护坡）单元工程施工质量评定表（灌砌块石护坡）工序施工质量检验表（混凝土护坡）单元工程施工质量评定表（石笼护坡）工序施工质量检验表（钢筋混凝土（混凝土）齿坎护脚）单元工程施工质量评定表（钢筋混凝土短桩护脚）单元工程施工质量评定表（土方回填）单元工程施工质量评定表（堤基清理）单元工程施工质量评定表（基槽开挖）单元工程施工质量评定表（软体排制作与铺设）单元工程施工质量评定表（抛石护脚）单元工程施工质量评定表（抛石笼护脚）单元工程施工质量评定表（充砂管袋筑堤）单元工程施工质量评定表（土料吹填筑堤）单元工程施工质量评定表（抛石筑堤）单元工程施工质量评定表（土工织物垫层）单元工程施工质量评定表（反滤层）单元工程施工质量评定表（整坡）单元工程施工质量评定表（模袋砼护面）单元工程施工质量评定表（预制块体护面）工序施工质量检验表（底槛、格埂及平台）单元工程施工质量评定表（内坡面及青坎保护）单元工程施工质量评定表（预制扭王块、扭工块、翼形块）单元工程施工质量评定表（预制四脚空心方块）单元工程施工质量评定表（预制整体栅栏板）单元工程施工质量评定表（预制栅栏条、杩槎杆）单元工程施工质量评定表（预制螺母块、杯型块）单元工程施工质量评定表（预制连锁块）单元工程施工质量评定表（土基整平与碾压）单元工程施工质量评定表（稳定土类（石灰土、粉煤灰三渣）基层）单元工程施工质量评定表（级配碎石基层）单元工程施工质量评定表（块石基层）单元工程施工质量评定表（水泥混凝土面层）单元工程施工质量评定表（沥青混凝土面层）单元工程施工质量评定表（泥结碎石面层）单元工程施工质量评定表（侧缘石及路肩）单元工程施工质量评定表（临排安装）单元工程施工质量评定表（围堰）单元工程施工质量评定表（土方吹填）单元工程施工质量评定表（土渠(沟)开挖）单元工程施工质量评定表（混凝土预制板衬砌渠道）单元工程施工质量评定表（水泵安装）单元工程施工质量评定表（喷灌（滴灌）管槽开挖）单元工程施工质量评定表（喷灌管铺设）单元工程施工质量评定表（喷灌管槽回填）单元工程施工质量评定表（塑料管热熔对接）单元工程施工质量评定表（管网阀门、竖管、喷头安装）单元工程施工质量评定表（滴灌管道铺设）单元工程施工质量评定表（滴灌管槽回填）单元工程施工质量评定表（喷灌设备安装）单元工程施工质量评定表（塑料暗管管槽开挖）单元工程施工质量评定表（塑料暗管铺设）单元工程施工质量评定表（地下渠道沟槽开挖）单元工程施工质量评定表（地下渠道管道铺设）单元工程施工质量评定表（地下渠道窨井放水口门）单元工程施工质量评定表（涵管（洞）沟槽开挖）单元工程施工质量评定表（涵管管道铺设）单元工程施工质量评定表（涵管(洞)进出口两侧翼墙）单元工程施工质量评定表（田间道）单元工程施工质量评定表（生产路）单元工程施工质量评定表（农田防护林栽植）单元工程施工质量评定表（农田防护林栽植）单元工程施工质量评定表（埋件制造）单元工程施工质量评定表（平面闸门、横拉闸门门叶制造和组装）单元工程施工质量评定表（平面闸门、横拉闸门门叶制造和组装）单元工程施工质量评定表（钢闸门滚轮组装）单元工程施工质量评定表（人字型闸门制造）单元工程施工质量评定表（人字型闸门制造）单元工程施工质量评定表（下卧闸门、上翻闸门制造）单元工程施工质量评定表（下卧闸门、上翻闸门制造）单元工程施工质量评定表（闸门锁定装置制造与安装）单元工程施工质量评定表（钢闸门埋件安装——底槛）单元工程施工质量评定表（钢闸门埋件安装——门楣）单元工程施工质量评定表（钢闸门埋件安装——主轨）单元工程施工质量评定表（钢闸门埋件安装——侧轨）单元工程施工质量评定表（钢闸门埋件安装——反轨）单元工程施工质量评定表（钢闸门埋件安装——止水板）单元工程施工质量评定表（钢闸门埋件安装——护角兼作侧轨）单元工程施工质量评定表（钢闸门埋件安装——胸墙）单元工程施工质量评定表（平面钢闸门安装）单元工程施工质量评定表（下卧闸门及上翻闸门安装）单元工程施工质量评定表（人字闸门安装）单元工程施工质量评定表（横拉闸门安装）单元工程施工质量评定表（拦污栅埋件制造）单元工程施工质量评定表（拦污栅栅体制造）单元工程施工质量评定表（拦污栅埋件安装）单元工程施工质量评定表（固定卷扬式启闭机安装）单元工程施工质量评定表（螺杆式启闭机安装）单元工程施工质量评定表（液压启闭机安装）单元工程施工质量评定表（回转式清污机安装）单元工程施工质量评定表（带式运输机安装）单元工程施工质量评定表（卧式、斜式轴流泵机组安装）单元工程施工质量评定表（卧式、斜式轴流泵机组安装）单元工程施工质量评定表（潜水轴流泵安装）单元工程施工质量评定表（潜水贯流泵安装）单元工程施工质量评定表（进出水管道安装）单元工程施工质量评定表（蝶阀、球阀、液压操作阀安装）单元工程施工质量评定表（离心式、轴流式通风机安装）单元工程施工质量评定表（离心式、轴流式通风机安装）单元工程施工质量评定表（辅助设备的管路及附件安装）单元工程施工质量评定表（行车、轨道和车档安装）单元工程施工质量评定表（通用桥式起重机桥梁安装）单元工程施工质量评定表（通用桥式起重机桥梁安装）单元工程施工质量评定表（变压器安装及电气试验（油浸式））单元工程施工质量评定表（变压器安装及电气试验（干式））单元工程施工质量评定表（电缆、母线安装）单元工程施工质量评定表（电缆、母线安装）单元工程施工质量评定表（高低压开关柜、配电箱安装）单元工程施工质量评定表（高低压开关柜、配电箱安装）单元工程施工质量评定表（接地体安装、接地装置连接）单元工程施工质量评定表（照明电气安装）单元工程施工质量评定表（照明电气安装）单元工程施工质量评定表（柴油发电机安装）单元工程施工质量评定表（自控系统模拟调试）单元工程施工质量评定表（自控系统模拟调试）工序施工质量检验表单元工程施工质量评定表重要隐蔽单元工程（关键部位单元工程）质量等级签证表分部工程施工质量评定表单位工程施工质量评定表水（涵）闸、泵站工程外观质量评分表水（涵）闸、泵站工程外观质量评分表防汛墙及护岸工程外观质量评定表海塘工程外观质量评定表圈围工程外观质量评定表水利工程项目施工质量评定表第一部分综合管理类用表上海市建设工程安全质量监督申报表综-通-01备注：1、本表一个项目（报建项目）填写一张，一式二份（监督机构一份，建设单位一份）。

测量员（资料员）工作流程一、配合队伍队伍进场前准备工作1、校核设计控制点，加密施工控制点根据设计交点，校核引测水准点（4km/一天），建立GPS坐标系（一天）。

使用GPS加密施工控制点（坐标点），加密施工控制点（500m左右一处）（10km/一天）。

需要上报测量资料为（2天）：报表名称：施工测量成果报验单（1张）附表：测量交桩控制点成果表（1张）附表：施工控制网四参数记录表（GPS建立坐标参数）（1张）附表：加密点测量成果表（1张）附图：加密点示意图（1张）2、施工前沿线障碍物统计统计沿线障碍物包括：河道台阶、雨水排水井、沿线电线杆和地下管线等（2km/一天），整理成表格。

3、施工进场前开挖边线位置及调整根据施工蓝图，根据典型断面在CAD中加密50m外环线路缘石控制点（4km/一天），采用人工或GPS初放线，确定河道两侧的开挖边线及基础边线（2km/一天），并撒白灰线。

项目部人员查看开挖边线，根据设计要求及现场实际情况，调整河道开挖边线位置，并编制设计变更资料（4km/一天）。

二、配合队伍确定，进场准备工作1、配合队伍确定，水准点引测项目部测量员现场指出设计点及项目部已加密水准点的位置不含高程（0.5天）。

配合队伍根据项目部交点引测水准点（2-3天），上交测量成果。

项目部负责审核配合队伍引测的水准点是否符合施工要求，满足施工要求允许配合队伍使用引测的水准点；如果双方水准点差异大，无法满足施工要求，现场双方共同校核水准点。

2、河道工程量测量现场需提前二天通知测量员，进行原地貌及清淤断面测量。

2.1进行50m控制点放线（4km/一天），如已经完成则不需要进行。

测量员和配合队伍技术员一起，现场使用油漆、毛刷在50m控制点位置，标注清楚并做记录。

2.1 根据50m控制点作为测量原地貌及清淤段面基准点1）使用GPS对原地貌及河道清淤进行测量（1km/一天）。

使用cass及cad 计算对下分包清淤量（1km/一天）。
