日光灯电路实验数据计算

日光灯电路及功率因数的提高实验报告

1.实验目的：

本实验主要是为了了解日光灯的电路原理，以及通过不同方式提高日光灯的功率因数，从而达到节能的目的。

2.实验原理：

日光灯是一种比较常见的照明灯具，其原理是通过放电管中的气体放电来产生紫外线，同时紫外线通过荧光粉的激发产生可见光线。在电路方面，日光灯的电路主要包括电源电路、点火电路和预热电路。其中，电源电路主要是为了提供足够的工作电压和电流，电路中通常采用交流电源。点火电路则是为了在启动时提供足够的高压，以便放电管内部形成气体放电和紫外线辐射，最终点亮日光灯。预热电路则是为了提供足够的预热电流，以便减小放电管的点火电压。

在实验中，我们主要关注提高日光灯的功率因数，其中功率因数是指电路中所消耗的有用功率与视在功率之比。功率因数越高，电路的能量利用效率也就越高。在日光灯电路中，功率因数主要受到电容器的影响。常规日光灯中的电容器通常采用交流电容器，其功率因数较低，只有0.5-0.7左右。因此，为了提高日光灯的功率因数，我们需要通过改进电路中的电容器来实现。

有几种提高日光灯功率因数的方法，其中较为常见的包括：

(1)更换电容器：我们可以通过更换高效的交流电容器或相控交流电容器来提高电路的功率因数。相控交流电容器比较适合纠正交流电路因为电感而导致功率因数下降的问题。

(2)串联电感：我们可以在电路中增加合适的电感，以降低电路中负载电流的频率，从而提高功率因数。

(3)使用电子镇流器：电子镇流器相对传统的电子镇流器来说，具有更高的效率和功率因数，可以大大减小电路中的损耗和浪费。

3.实验过程：

本次实验主要选用更换电容器和串联电感两种方法来提高日光灯的功率因数。具体步骤如下：

(1)连接电路：我们首先按照实验装置要求，连接好日光灯的电路。

(2)记录数据：我们记录下日光灯启动前和启动后的功率因数、功率、电流、电压等数据，作为基准数据。

(3)更换电容器：接下来我们将原来的电容器更换为高效的相控交流电容器，再次记录相关数据。

电 工 学&电工 学 及 电 气 设备

实验指导书

山东农业大学电工电子实验中心1

实验的基本要求

电工学基础实验课的目的在于培养学生掌握基本的实验方法与操作技能。 培养学生学会根据实验目的， 实 验内容及实验设备拟定实验线路，选择所需仪表，确定实验步骤，测取所需数据，进行分析研究，得出必要结 论，从而完成实验报告。在整个实验过程中，必须集中精力，及时认真做好实验。现按实验过程提出下列基本 要求。

一、实验前的准备

实验前应复习教科书有关章节，认真研读实验指导书 ,了解实验目的、项目、方法与步骤，明确实验过程

中应注意的问题 （有些内容可到实验室对照实验预习，如熟悉组件的编号，使用及其规定值等 ），并按照实验项

目准备记录抄表等。

实验前应写好预习报告 ,经指导教师检查认为确实作好了实验前的准备，方可开始作实验。 认真作好实验前的准备工作，对于培养同学独立工作能力，提高实验质量和保护实验设备都是很重要的。

二、实验的进行

1、建立小组，合理分工

每次实验都以小组为单位进行 ,每组由 2～3 人组成，实验进行中的接线、调节负载、保持电压或电流、 记录数据等工作每人应有明确的分工，以保证实验操作协调，记录数据准确可靠。

2、选择组件和仪表 实验前先熟悉该次实验所用的组件，选择仪表量程，然后依次排列组件和仪表便于测取数据。

3、按图接线 根据实验线路图及所选组件、仪表、按图接线，线路力求简单明了，按接线原则是先接串联主回路，再接

并联支路。为查找线路方便，每路可用相同颜色的导线或插头。

4、接通电源，观察仪表 接线完毕，首先自我检查，然后请指导教师查验无误后，方可通电。在正式实验开始之前，先熟悉仪表刻 度，并记下倍率，然后开始实验，观察所有仪表是否正常 （如指针正、反向是否超满量程等 ）。如果出现异常，

应立即切断电源，并排除故障；如果一切正常，即可正式开始实验。

5、测取数据

预习时对电工实验的基本试验方法及所测数据的大小作到心中有数。正式实验时 ,根据实验步骤逐次测取

实验四 日光灯电路与功率因数的提高

一．实验目的

1．理解交流电路中电压、电流的相量关系

2．学习感性负载电路提高功率因数的目的与方法

3．熟悉日光灯的工作原理与实际电路连接

二．预习要求

1．熟悉R、L串联电路中电压与电流的关系

2．在R、L串联与C并联的电路中，你准备如何求cosφ值

3．预习日光灯的工作原理，启动过程

三．实验原理

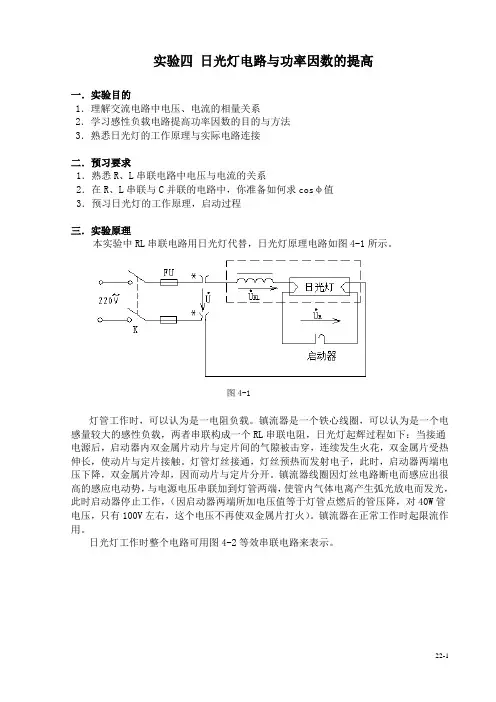

本实验中RL串联电路用日光灯代替，日光灯原理电路如图4-1所示。

图4-1

灯管工作时，可以认为是一电阻负载。镇流器是一个铁心线圈，可以认为是一个电感量较大的感性负载，两者串联构成一个RL串联电阻，日光灯起辉过程如下：当接通电源后，启动器内双金属片动片与定片间的气隙被击穿，连续发生火花，双金属片受热伸长，使动片与定片接触。灯管灯丝接通，灯丝预热而发射电子，此时，启动器两端电压下降，双金属片冷却，因而动片与定片分开。镇流器线圈因灯丝电路断电而感应出很高的感应电动势，与电源电压串联加到灯管两端，使管内气体电离产生弧光放电而发光，此时启动器停止工作，（因启动器两端所加电压值等于灯管点燃后的管压降，对40W管电压，只有100V左右，这个电压不再使双金属片打火）。镇流器在正常工作时起限流作用。

日光灯工作时整个电路可用图4-2等效串联电路来表示。 22-2

图4-2

四．实验设备

名称 数量 型号

1．三相空气开关 1块 30121001

2．三相熔断器 1块 30121002

3．单相调压器 1块 30121058

4．日光灯开关板 1块 30121012

4．日光灯镇流器板带电容 1块 30121036

日光灯电路与功率因数的提高实验报告

实验目的

本次实验的目的是通过使用电容矫正技术，改善日光灯电路的功率因数，提高电路的效率，降低能源消耗。

实验原理

日光灯电路中，对于电感型补偿器，其所产生的反向电路能量，会导致电路中出现较大的无功功率，从而使得整个电路的功率因数降低。这会导致电网负荷增加，影响电网稳定性。因此，日光灯电路采用电容矫正技术，将无功功率转化为有功功率，提高功率因数。

电容矫正技术的原理是，在电路中添加一定电容，使得电路中所产生的无功功率，可以通过电容的储能作用，转化为有功功率。这样，整个电路的功率因数得以提高。

实验步骤

1. 将实验所需的设备接好，包括信号发生器、示波器、电阻、电容等。

2. 将日光灯电路连接到电阻和电容上，使其能够产生大量的无功功率。

3. 记录电路的电压、电流、功率等参数，并且利用示波器来观测电路的波形。

4. 随后，将电容矫正电路添加到日光灯电路中，并再次记录电路的电压、电流、功率等参数。

5. 通过对两次实验数据的对比，分析电容矫正技术对于日光灯电路功率因数的提高能够产生的影响。

实验结果

经过对实验数据的收集和分析，我们得到了如下结果：

没有电容矫正电路时，电路中的无功功率约占总功率的 35%。而添加电容矫正电路之后，这一比例下降到了约 10%。同时，整个电路经过电容矫正之后，功率因数明显提高了。

经过分析，我们得到的结构是，电容矫正技术能够使得日光灯电路的功率因数得以提高，从而降低能耗。另一方面，电容矫正技术也能够改善电路中的无功功率问题，促进电路的稳定性。

实验结论

通过本次实验，我们得到了如下结论：

- 电容矫正技术能够提升日光灯电路的功率因数，降低能耗，提高电路的效率。

- 电容矫正技术能够改善电路中的无功功率问题，促进电路的稳定性。

- 通过实验，我们进一步了解了日光灯电路中的相关知识，对电路的运行原理和变化有了更深入的了解。
