hypermesh中碰撞模拟的控制卡片设置及意义

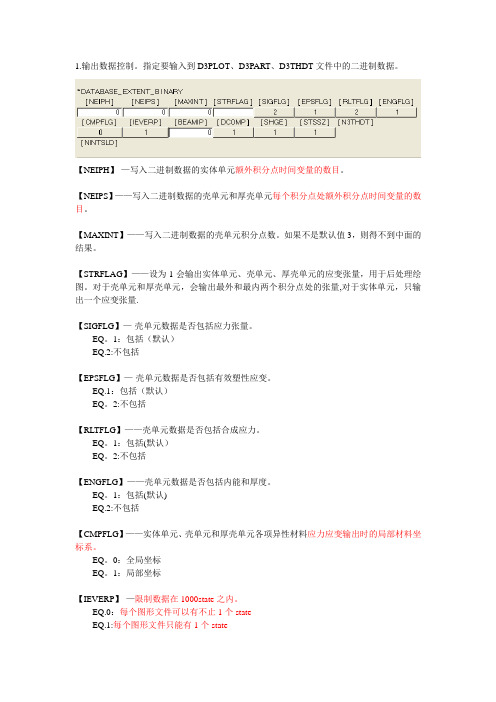

1.输出数据控制。
指定要输入到D3PLOT、D3PART、D3THDT文件中的二进制数据。
【NEIPH】-—写入二进制数据的实体单元额外积分点时间变量的数目。
【NEIPS】——写入二进制数据的壳单元和厚壳单元每个积分点处额外积分点时间变量的数目。
【MAXINT】——写入二进制数据的壳单元积分点数。
如果不是默认值3，则得不到中面的结果。
【STRFLAG】——设为1会输出实体单元、壳单元、厚壳单元的应变张量，用于后处理绘图。
对于壳单元和厚壳单元，会输出最外和最内两个积分点处的张量,对于实体单元，只输出一个应变张量.【SIGFLG】—-壳单元数据是否包括应力张量。
EQ。
1：包括（默认）EQ.2:不包括【EPSFLG】—-壳单元数据是否包括有效塑性应变。
EQ.1：包括（默认）EQ。
2:不包括【RLTFLG】——壳单元数据是否包括合成应力。
EQ。
1：包括(默认）EQ。
2:不包括【ENGFLG】——壳单元数据是否包括内能和厚度。
EQ。
1：包括(默认)EQ.2:不包括【CMPFLG】——实体单元、壳单元和厚壳单元各项异性材料应力应变输出时的局部材料坐标系。
EQ。
0：全局坐标EQ。
1：局部坐标【IEVERP】-—限制数据在1000state之内。
EQ.0：每个图形文件可以有不止1个stateEQ.1:每个图形文件只能有1个state【BEAMIP】——用于输出的梁单元的积分点数。
【DCOMP】——数据压缩以去除刚体数据。
EQ。
1:关闭（默认）。
没有刚体数据压缩。
EQ。
2：开启.激活刚体数据压缩。
EQ。
3：关闭。
没有刚体数据压缩,但节点的速度和加速度被去除.EQ.4：开启。
激活刚体数据压缩，同时节点的速度和加速度被去除。
【SHGE】--输出壳单元沙漏能密度。
EQ。
1：关闭（默认）.不输出沙漏能.EQ。
2：开启.输出沙漏能。
【STSSZ】-—输出壳单元时间步、质量和增加的质量。
EQ.1：关闭。
（默认）EQ.2：只输出时间步长。
radioss冲击动力学运动条件
冲击动力学运动条件第七章: 运动条件绑定接触/INTER/TYPE2 刚性墙/RWALL刚体/RBODY边界条件/BCS强制位移/IMPDISP用于圆柱坐标系的Icoor/SKEW强制速度/IMPVEL不兼容的运动条件绑定接触定义了从运动学上将一组从节点限定在主面上的接触，它可以用来连接粗糙网格与细分的网格，可用于模型点焊和铆钉等。
绑定接触/INTER/TYPE2 (实体点焊与金属片之间)绑定接触可通过一组从节点和一个主面来定义在定义的搜索范围（d search）内，从节点的运动和主面相连如果从节点在gap范围内，搜索找不到主面，模型检查过程中(_0000.out) 中会出现警告。
从节点不能同时被包含在两个/两个以上运动约束中，否则会出现不兼容问题。
罚函数法RADIOSS有一个选项用罚函数法来定义Type 2 接触，使用Spot flag= 25 排除潜在的不兼容运动条件。
从节点及其投影点之间定义为弹簧单元，罚刚度是恒定的，由主面和从面的平均节点刚度计算出。
绑定接触/INTER/TYPE2 公式绑定接触/INTER/TYPE2：忽略选项此选项，可用于自动删除所有无法正确投影到主面的从节点。
绑定接触/INTER/TYPE2 删除选项如果在接触的主面上定义了失效（壳单元破坏），有必要更新接触来释放在从节点与被删除单元之间的运动条件。
绑定接触/INTER/TYPE2卡片信息search 默认设置为主面的平均尺寸Spot flag 默认设置为运动学方法如若产生断裂刚性墙/RWALL刚性墙为定义刚性面与变形体节点之间的接触，提供了一种简易的方法。
PLANE –无限平面刚性墙CYL –无限柱面刚性墙从节点四种类型的刚性墙无限平面直径为Ф的无限柱面直径为Ф的球体平行四边形point M1point M or Node N球Mslave nodespoint M or Node Nn = M M1 X M M2slave nodes刚性墙，通过表面和一组从节点来定义从动节点，通过节点列表或搜索从节点的范围（距离）来定义。

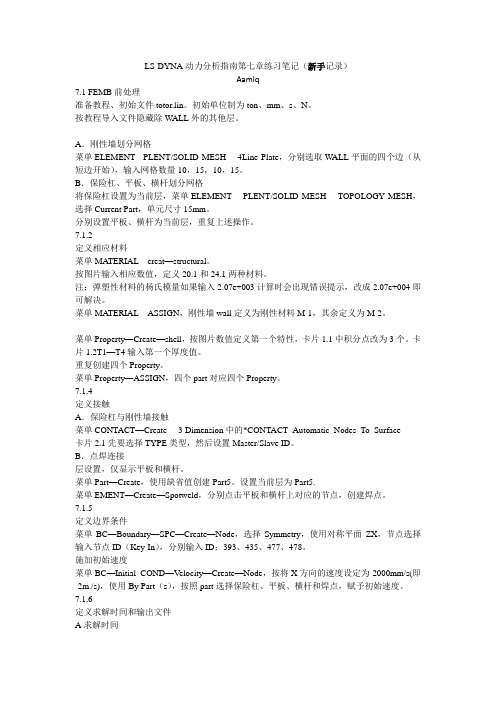

LS-DYNA动力分析指南第七章练习笔记(新手记录)
LS-DYNA动力分析指南第七章练习笔记（新手记录）Aamlq7.1 FEMB前处理准备教程、初始文件totor.lin。
初始单位制为ton、mm、s、N。
按教程导入文件隐藏除W ALL外的其他层。
A．刚性墙划分网格菜单ELEMENT---PLENT/SOLID MESH----4Line Plate，分别选取W ALL平面的四个边（从短边开始），输入网格数量10，15，10，15。
B．保险杠、平板、横杆划分网格将保险杠设置为当前层，菜单ELEMENT--- PLENT/SOLID MESH----TOPOLOGY MESH，选择Current Part，单元尺寸15mm。
分别设置平板、横杆为当前层，重复上述操作。
7.1.2定义相应材料菜单MATERIAL---creat—structural。
按图片输入相应数值，定义20.1和24.1两种材料。
注：弹塑性材料的杨氏模量如果输入2.07e+003计算时会出现错误提示，改成2.07e+004即可解决。
菜单MATERIAL---ASSIGN，刚性墙wall定义为刚性材料M-1，其余定义为M-2。
菜单Property—Create—shell，按图片数值定义第一个特性，卡片1.1中积分点改为3个。
卡片1.2T1—T4输入第一个厚度值。
重复创建四个Property。
菜单Property—ASSIGN，四个part对应四个Property。
7.1.4定义接触A．保险杠与刚性墙接触菜单CONTACT—Create----3 Dimension中的*CONTACT_Automatic_Nodes_To_Surface卡片2.1先要选择TYPE类型，然后设置Master/Slave ID。
B．点焊连接层设置，仅显示平板和横杆。
菜单Part—Create，使用缺省值创建Part5。
设置当前层为Part5.菜单EMENT—Create—Spotweld，分别点击平板和横杆上对应的节点，创建焊点。
九种墙体概念释义及认知
