内径千分尺使用操作方法

一、 内径千分尺的定义

利用螺旋副原理对主体两端球形测量面间分隔的距离，进行读数的通用内尺寸测

量工具。

二、 结构及原理

内径千分尺是根据螺旋付传动原理进行读数的通用内尺寸测量工具。主要由

微分头、测量触头和各种接长杆组成。成套的内径千分尺配有调整量具，用于校

对微分头零位。

微分头结构：主要有测头、锁紧螺钉、固定套管、微分筒、测微螺杆等组成，示

值范围一般有：13mm, 25mm，50mm，测量下限50mm，75mm，100mm，150mm等，

分度值为0.01毫米。

接长杆结构：测量头、芯杆等。

测量触头：调整量具（卡板）

三、 内径千分尺用途

适用于机械加工中测量IT10或低于IT10级工件的孔径、槽宽及两端面距离

等内尺寸。一般会结合数据采集软件一起进行测量，采集软件会自动采集内径千

分尺里的数据并进行数据分析，可以减少由于人工读数所造成的误差，可以大大

提高测量效率。

四、 内径千分尺的使用方法

1、正确测量方法： 1）内径千分尺在测量及其使用时，必需用尺寸最大的接杆与其测微头连接，依

次顺接到测量触头，以减少连接后的轴线弯曲。

2）测量时应看测微头固定和松开时的变化量。

3）在日常生产中，用内径千分尺测量孔时，将其测量触头测量面支撑在被测表

面上，调整微分筒，使微分筒一侧的测量面在孔的径向截面内摆动，找出最

小尺寸。然后拧紧固定螺钉取出并读数，也有不拧紧螺钉直接读数的。这样

就存在着姿态测量问题。姿态测量：即测量时与使用时的一致性。例如：测

量 75～600/0.01mm的内径尺时，接长杆与测微头连接后尺寸大于 125 mm 时。

其拧紧与不拧紧固定螺钉时读数值相差 0.008 mm 既为姿态测量误差。

4）内径千分尺测量时支承位置要正确。接长后的大尺寸内径尺重力变形，涉及

到直线度、平行度、垂直度等形位误差。其刚度的大小，具体可反映在“自

然挠度”上。理论和实验结果表明由工件截面形状所决定的刚度对支承后的

[键入文字]

秉承织造有限公司

Ping Cheng Industries Inc.

质量系统文件

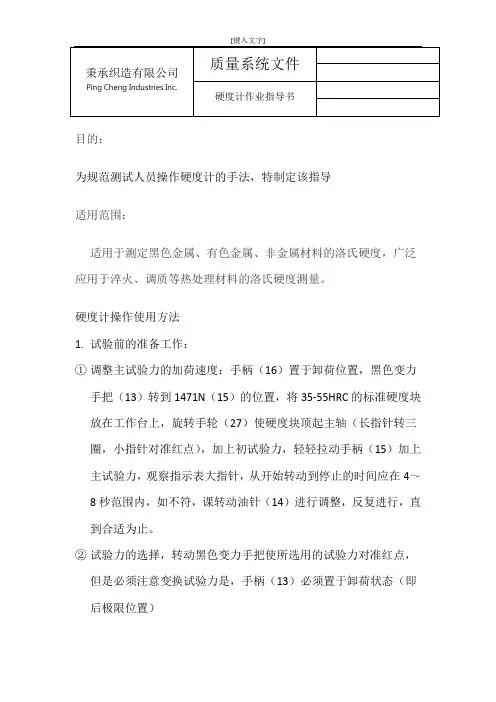

硬度计作业指导书

目的：

为规范测试人员操作硬度计的手法，特制定该指导

适用范围：

适用于测定黑色金属、有色金属、非金属材料的洛氏硬度，广泛应用于淬火、调质等热处理材料的洛氏硬度测量。

硬度计操作使用方法

1. 试验前的准备工作：

① 调整主试验力的加荷速度：手柄（16）置于卸荷位置，黑色变力手把（13）转到1471N（15）的位置，将35-55HRC的标准硬度块放在工作台上，旋转手轮（27）使硬度块顶起主轴（长指针转三圈，小指针对准红点），加上初试验力，轻轻拉动手柄（15）加上主试验力，观察指示表大指针，从开始转动到停止的时间应在4～8秒范围内，如不符，课转动油针（14）进行调整，反复进行，直到合适为止。

② 试验力的选择，转动黑色变力手把使所选用的试验力对准红点，但是必须注意变换试验力是，手柄（13）必须置于卸荷状态（即后极限位置） [键入文字]

秉承织造有限公司

Ping Cheng Industries Inc.

质量系统文件

硬度计作业指导书

③ 安装压头：安装压头时应注意消除压头与主轴端面的间隙，消除方法是：装上压头，并用压头紧固螺钉轻轻固定,然后将标准块或试件放置于工作台上,旋转手轮加上初试验力,拉动手柄(10)使主试验力加于压头上,再将压头紧固螺钉拧松后再拧紧,即可消除压头与主轴端面间的间隙。

2. 试验程序：

○1将丝杠顶面及被选用的工作台上下端面擦干净，将工作台轻轻放到丝杠端面，并检查丝杠与工作台间隙不得过大。

○2将试件支撑面擦干净，放置于工作台上，轻轻旋转手轮使工作台缓慢上升，并顶起压头，到小指针指着红点，大指针旋转三圈垂直向上为止(允许相差±5个刻度,若超过5个刻度，此点应作废，重新试验)。

○3旋转硬度指示器外壳，使C、B之间长刻线（表盘零位）与大指针对正（顺时针或逆时针旋转均可）。

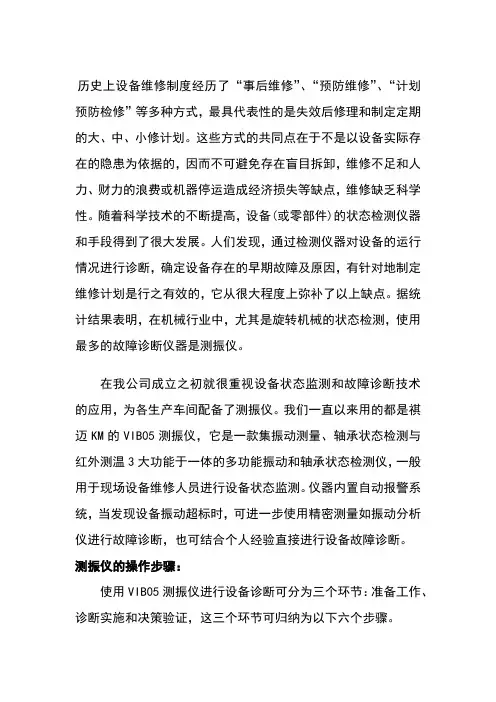

历史上设备维修制度经历了“事后维修”、“预防维修”、“计划预防检修”等多种方式，最具代表性的是失效后修理和制定定期的大、中、小修计划。这些方式的共同点在于不是以设备实际存在的隐患为依据的，因而不可避免存在盲目拆卸，维修不足和人力、财力的浪费或机器停运造成经济损失等缺点，维修缺乏科学性。随着科学技术的不断提高，设备(或零部件)的状态检测仪器和手段得到了很大发展。人们发现，通过检测仪器对设备的运行情况进行诊断，确定设备存在的早期故障及原因，有针对地制定维修计划是行之有效的，它从很大程度上弥补了以上缺点。据统计结果表明，在机械行业中，尤其是旋转机械的状态检测，使用最多的故障诊断仪器是测振仪。

在我公司成立之初就很重视设备状态监测和故障诊断技术的应用，为各生产车间配备了测振仪。我们一直以来用的都是祺迈KM的VIB05测振仪，它是一款集振动测量、轴承状态检测与红外测温3大功能于一体的多功能振动和轴承状态检测仪，一般用于现场设备维修人员进行设备状态监测。仪器内置自动报警系统，当发现设备振动超标时，可进一步使用精密测量如振动分析仪进行故障诊断，也可结合个人经验直接进行设备故障诊断。

测振仪的操作步骤：

使用VIB05测振仪进行设备诊断可分为三个环节：准备工作、诊断实施和决策验证，这三个环节可归纳为以下六个步骤。 1.了解测量对象。在测量设备状态之前应该充分了解诊断对象的结构参数、运行参数和设备本身的状况等。

2.确定测量方案。包括下列内容：

（1）测点的选择。应满足下列要求：①测点要尽可能靠近振源，对振动反应敏感，减少信号在传递途中的能量损失。②有足够空间放置传感器。③符合安全操作要求，由于现场振动测量是在设备运转状态下进行，所以必须保证人身和设备的安全。此外，VIB05相较于其他的测振仪，最有特色的就是多出了轴承状态检测的功能，这点很重要。因为，轴承是设备的关键，也是监测振动的理想部位，转子上的振动直接作用在轴承上，并通过轴承把机器与基础连接成一个整体，轴承部位的振动信号体现了设备基础的振动状况。最后，设备的地脚、机壳、进出口管道、基础等部位也是测量振动的常设测点。

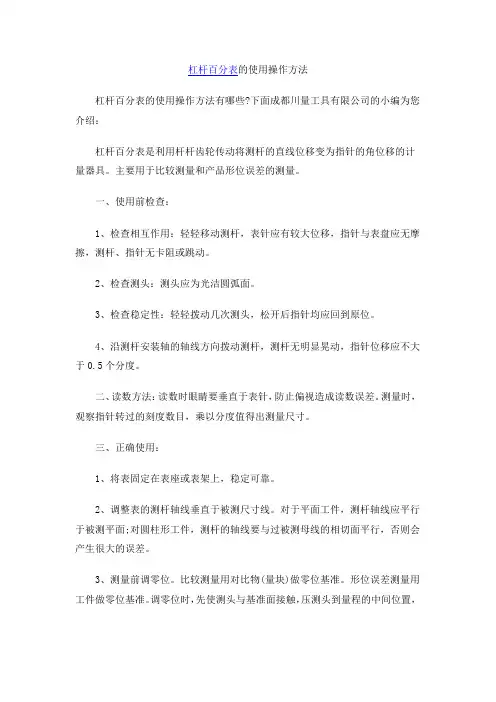

杠杆百分表的使用操作方法

杠杆百分表的使用操作方法有哪些?下面成都川量工具有限公司的小编为您介绍：

杠杆百分表是利用杆杆齿轮传动将测杆的直线位移变为指针的角位移的计量器具。主要用于比较测量和产品形位误差的测量。

一、使用前检查：

1、检查相互作用：轻轻移动测杆，表针应有较大位移，指针与表盘应无摩擦，测杆、指针无卡阻或跳动。

2、检查测头：测头应为光洁圆弧面。

3、检查稳定性：轻轻拨动几次测头，松开后指针均应回到原位。

4、沿测杆安装轴的轴线方向拨动测杆，测杆无明显晃动，指针位移应不大于0.5个分度。

二、读数方法：读数时眼睛要垂直于表针，防止偏视造成读数误差。测量时，观察指针转过的刻度数目，乘以分度值得出测量尺寸。

三、正确使用：

1、将表固定在表座或表架上，稳定可靠。

2、调整表的测杆轴线垂直于被测尺寸线。对于平面工件，测杆轴线应平行于被测平面;对圆柱形工件，测杆的轴线要与过被测母线的相切面平行，否则会产生很大的误差。

3、测量前调零位。比较测量用对比物(量块)做零位基准。形位误差测量用工件做零位基准。调零位时，先使测头与基准面接触，压测头到量程的中间位置，转动刻度盘使0线与指针对齐，然后反复测量同一位置2-3次后检查指针是否仍与0线对齐，如不齐则重调。

4、测量时，用手轻轻抬起测杆，将工件放入测头下测量，不可把工件强行推入测头下。显著凹凸的工件不用杠杆表测量。

5、不要使杠杆表突然撞击到工件上，也不可强烈震动、敲打杠杆表。

6、测量时注意表的测量范围，不要使测头位移超出量程。

7、不使测杆做过多无效的运动，否则会加快零件磨损，使表失去应有精度。

8、当测杆移动发生阻滞时，须送计量室处理。

四、维护与保养：

1、使表远离液体，不使冷却液、切削液、水或油与表接触。

2、在不使用杠杆表时，要解除其所有负荷，让测量杆处于自由状态。
