四问倾斜摄影建模技术文/超图研究院（导语）倾斜摄影测量技术以大范围、高精度、高清晰的方式全面感知复杂场景，通过高效的数据采集设备及专业的数据处理流程生成的数据成果直观反映地物的外观、位置、高度等属性，为真实效果和测绘级精度提供保证。
同时有效提升模型的生产效率，采用人工建模方式一两年才能完成的一个中小城市建模工作，通过倾斜摄影建模方式只需要三至五个月时间即可完成，大大降低了三维模型数据采集的经济代价和时间代价。
什么是倾斜摄影？倾斜摄影技术是国际测绘遥感领域近年发展起来的一项高新技术，通过在同一飞行平台上搭载多台传感器（如图 1所示，目前常用的是五镜头相机），同时从垂直、倾斜等不同角度采集影像，获取地面物体更为完整准确的信息。
垂直地面角度拍摄获取的影像称为正片（一组影像），镜头朝向与地面成一定夹角拍摄获取的影像称为斜片（四组影像）。
图 1图 2一组影像获取示意图图 3连续几组影像获取示意图正拍影像倾斜影像图 4 正拍影像与倾斜影像对比图图 5 同一地物四个侧面倾斜影像倾斜摄影建模技术有哪些工作流程？1、倾斜影像采集倾斜摄影技术不仅在摄影方式上区别于传统的垂直航空摄影，其后期数据处理及成果也大不相同。
倾斜摄影技术的主要目的是获取地物多个方位（尤其是侧面）的信息并可供用户多角度浏览，实时量测，三维浏览等获取多方面的信息。
1)倾斜摄影系统构成倾斜摄影系统分为三大部分，第一部分为飞行平台，小型飞机或者无人机；第二部分为人员，机组成员和专业航飞人员或者地面指挥人员（无人机），第三部分为仪器部分，传感器（多头相机、GPS定位装置获取曝光瞬间的三个线元素x，y，z）和姿态定位系统（记录相机曝光瞬间的姿态，三个角元素φ、ω、κ）。
2)倾斜摄影航线设计及相机的工作原理倾斜摄影的航线设计采用专用航线设计软件进行设计，其相对航高、地面分辨率及物理像元尺寸满足三角比例关系。
航线设计一般采取30%的旁向重叠度，66%的航向重叠度，目前要生产自动化模型，旁向重叠度需要到达66%，航向重叠度也需要达到66%。

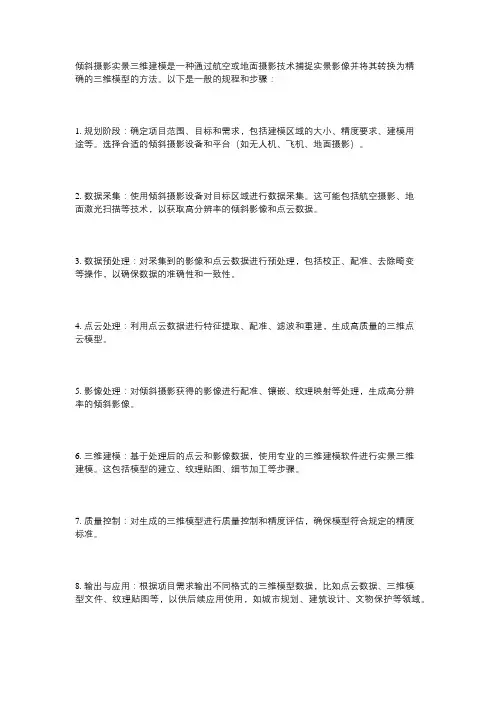

倾斜摄影实景三维建模是一种通过航空或地面摄影技术捕捉实景影像并将其转换为精确的三维模型的方法。
以下是一般的规程和步骤：1. 规划阶段：确定项目范围、目标和需求，包括建模区域的大小、精度要求、建模用途等。
选择合适的倾斜摄影设备和平台（如无人机、飞机、地面摄影）。
2. 数据采集：使用倾斜摄影设备对目标区域进行数据采集。
这可能包括航空摄影、地面激光扫描等技术，以获取高分辨率的倾斜影像和点云数据。
3. 数据预处理：对采集到的影像和点云数据进行预处理，包括校正、配准、去除畸变等操作，以确保数据的准确性和一致性。
4. 点云处理：利用点云数据进行特征提取、配准、滤波和重建，生成高质量的三维点云模型。
5. 影像处理：对倾斜摄影获得的影像进行配准、镶嵌、纹理映射等处理，生成高分辨率的倾斜影像。
6. 三维建模：基于处理后的点云和影像数据，使用专业的三维建模软件进行实景三维建模。
这包括模型的建立、纹理贴图、细节加工等步骤。
7. 质量控制：对生成的三维模型进行质量控制和精度评估，确保模型符合规定的精度标准。
8. 输出与应用：根据项目需求输出不同格式的三维模型数据，比如点云数据、三维模型文件、纹理贴图等，以供后续应用使用，如城市规划、建筑设计、文物保护等领域。
在整个过程中，需要严格遵循数据采集和处理的标准，确保数据的准确性和一致性。
同时，根据项目需求灵活调整建模精度和细节处理程度，以达到最佳的实景三维建模效果。
当涉及倾斜摄影实景三维建模的详细规程时，以下是一些更具体的步骤和技术：1. 规划阶段：- 确定项目的范围和目标，包括建模区域的大小、精度要求、建模用途等。
- 考虑数据采集的时间和天气条件。
- 定义地面控制点的位置和数量，以提供定位和配准参考。
2. 数据采集：- 使用倾斜摄影设备进行数据采集，如倾斜摄影无人机、航空平台或地面摄影设备。
- 采集高分辨率的倾斜影像和点云数据。
倾斜影像可通过多个相机角度捕捉，以提供全方位的视角。

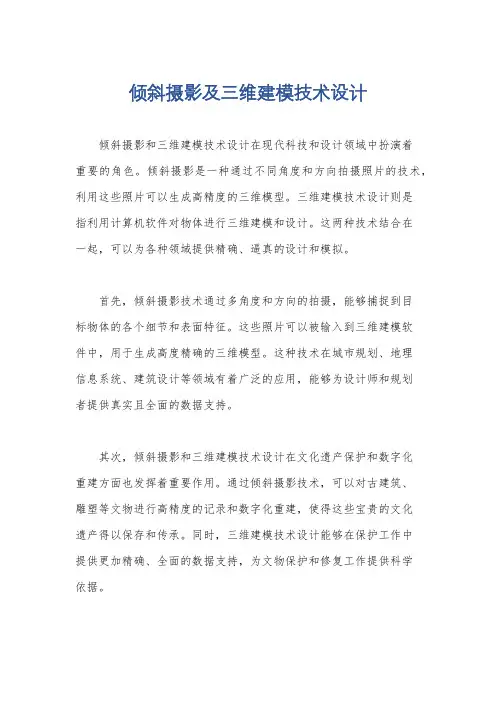

倾斜摄影及三维建模技术设计
倾斜摄影和三维建模技术设计在现代科技和设计领域中扮演着
重要的角色。
倾斜摄影是一种通过不同角度和方向拍摄照片的技术，利用这些照片可以生成高精度的三维模型。
三维建模技术设计则是
指利用计算机软件对物体进行三维建模和设计。
这两种技术结合在
一起，可以为各种领域提供精确、逼真的设计和模拟。
首先，倾斜摄影技术通过多角度和方向的拍摄，能够捕捉到目
标物体的各个细节和表面特征。
这些照片可以被输入到三维建模软
件中，用于生成高度精确的三维模型。
这种技术在城市规划、地理
信息系统、建筑设计等领域有着广泛的应用，能够为设计师和规划
者提供真实且全面的数据支持。
其次，倾斜摄影和三维建模技术设计在文化遗产保护和数字化
重建方面也发挥着重要作用。
通过倾斜摄影技术，可以对古建筑、
雕塑等文物进行高精度的记录和数字化重建，使得这些宝贵的文化
遗产得以保存和传承。
同时，三维建模技术设计能够在保护工作中
提供更加精确、全面的数据支持，为文物保护和修复工作提供科学
依据。
此外，倾斜摄影和三维建模技术设计在工程领域也有着广泛的应用。
比如在土地测绘、城市规划、建筑施工等方面，这些技术能够为工程师和设计师提供准确的地形数据和建筑模型，有助于优化设计方案、提高工程质量。
总的来说，倾斜摄影和三维建模技术设计的结合，为各个领域的设计和规划工作提供了强大的支持和帮助。
它们不仅能够提高设计的精确度和真实性，同时也为科研和工程实践提供了更加科学、准确的数据基础。
随着科技的不断发展，相信这些技术将会在更多领域展现出巨大的潜力和价值。

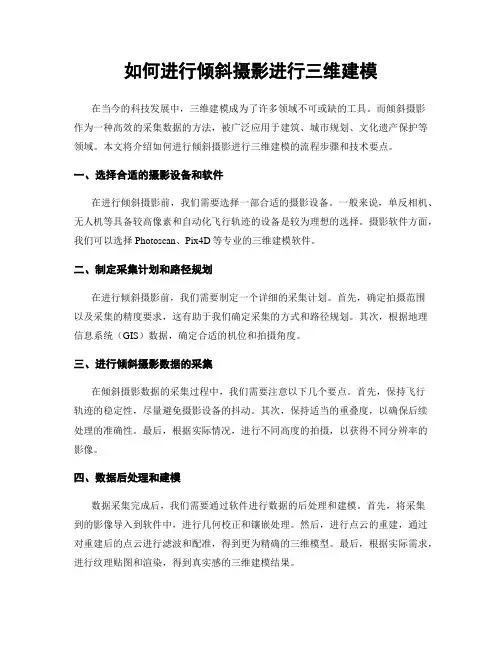

如何进行倾斜摄影进行三维建模在当今的科技发展中，三维建模成为了许多领域不可或缺的工具。
而倾斜摄影作为一种高效的采集数据的方法，被广泛应用于建筑、城市规划、文化遗产保护等领域。
本文将介绍如何进行倾斜摄影进行三维建模的流程步骤和技术要点。
一、选择合适的摄影设备和软件在进行倾斜摄影前，我们需要选择一部合适的摄影设备。
一般来说，单反相机、无人机等具备较高像素和自动化飞行轨迹的设备是较为理想的选择。
摄影软件方面，我们可以选择Photoscan、Pix4D等专业的三维建模软件。
二、制定采集计划和路径规划在进行倾斜摄影前，我们需要制定一个详细的采集计划。
首先，确定拍摄范围以及采集的精度要求，这有助于我们确定采集的方式和路径规划。
其次，根据地理信息系统（GIS）数据，确定合适的机位和拍摄角度。
三、进行倾斜摄影数据的采集在倾斜摄影数据的采集过程中，我们需要注意以下几个要点。
首先，保持飞行轨迹的稳定性，尽量避免摄影设备的抖动。
其次，保持适当的重叠度，以确保后续处理的准确性。
最后，根据实际情况，进行不同高度的拍摄，以获得不同分辨率的影像。
四、数据后处理和建模数据采集完成后，我们需要通过软件进行数据的后处理和建模。
首先，将采集到的影像导入到软件中，进行几何校正和镶嵌处理。
然后，进行点云的重建，通过对重建后的点云进行滤波和配准，得到更为精确的三维模型。
最后，根据实际需求，进行纹理贴图和渲染，得到真实感的三维建模结果。
五、模型的应用和拓展经过以上步骤，我们可以得到精确的三维建模结果。
这些模型可以应用于建筑设计、城市规划、文物保护等领域。
同时，我们还可以进一步拓展倾斜摄影的应用，例如结合虚拟现实技术，实现可交互的三维漫游。
六、倾斜摄影的挑战和发展虽然倾斜摄影在三维建模中具有很多优势，但也面临着一些挑战。
首先，采集数据的成本和时间较高，需要专业的设备和人员。
其次，倾斜摄影数据在后期处理中需要大量的计算资源和存储空间。
未来，随着技术的发展，倾斜摄影有望进一步提高效率和精度。
