基于倾斜摄影测量技术的实景三维建模技术研究倾斜摄影测量技术是一种新兴的空间数据采集技术，它通过无人机等航空器搭载的倾斜摄影测量系统，能够获取高分辨率、高精度的多角度、多视角影像数据。
基于这些数据，可以实现对现实世界进行实景三维建模。
本文将对基于倾斜摄影测量技术的实景三维建模技术进行研究。
首先，我们需要了解倾斜摄影测量技术的原理和优势。
倾斜摄影测量技术是将摄影测量技术与航拍技术相结合的一种新兴技术。
通过倾斜摄影测量系统搭载的摄像机，可以在飞行过程中以不同角度和方向进行拍摄，获取多角度、多视角的影像数据。
这种多角度、多视角的数据可以提供丰富的立体信息，从而实现对地物进行精确的三维建模。
相比于传统航空摄影测量技术，倾斜摄影测量技术具有以下优势：1.高分辨率：由于采用了多角度拍摄的方式，倾斜摄影测量技术可以获取更高分辨率的影像数据，使得三维建模的精度更高。
2.实景感强：倾斜摄影测量技术可以获取多个角度和视角的影像数据，可以准确地再现现实世界中的场景，给人强烈的实景感。
3.高效快速：倾斜摄影测量技术可以通过无人机等航空器进行快速的航测，大幅缩短数据采集的时间，提高工作效率。
1.数据采集：通过无人机等航空器搭载的倾斜摄影测量系统进行数据采集，获取多角度、多视角的影像数据。
在数据采集过程中，需要考虑航迹规划、飞行高度和重叠度等因素，以确保获取高质量的影像数据。
2.影像处理：对采集到的影像数据进行预处理，包括去除影像畸变、校正影像几何形状等操作。
同时，还可以根据需要进行影像增强、色彩校正等处理，提高影像质量。
3.特征提取：通过影像处理算法，提取影像中的特征点和特征线，用于后续的三维建模。
4. 三维重建：根据特征点和特征线的位置信息，利用计算机视觉算法进行三维重建，生成精确的三维模型。
其中，常用的算法包括结构从运动（Structure from Motion，简称SFM）和多视角立体匹配（Multi-view Stereo，简称MVS）等。

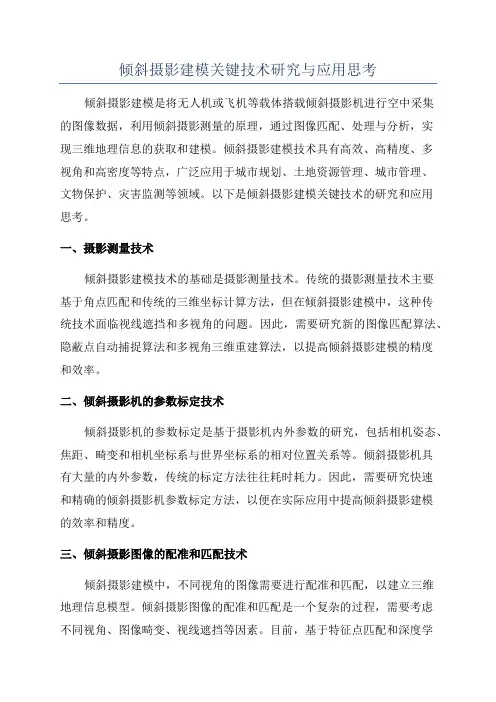

倾斜摄影建模关键技术研究与应用思考倾斜摄影建模是将无人机或飞机等载体搭载倾斜摄影机进行空中采集的图像数据，利用倾斜摄影测量的原理，通过图像匹配、处理与分析，实现三维地理信息的获取和建模。
倾斜摄影建模技术具有高效、高精度、多视角和高密度等特点，广泛应用于城市规划、土地资源管理、城市管理、文物保护、灾害监测等领域。
以下是倾斜摄影建模关键技术的研究和应用思考。
一、摄影测量技术倾斜摄影建模技术的基础是摄影测量技术。
传统的摄影测量技术主要基于角点匹配和传统的三维坐标计算方法，但在倾斜摄影建模中，这种传统技术面临视线遮挡和多视角的问题。
因此，需要研究新的图像匹配算法、隐蔽点自动捕捉算法和多视角三维重建算法，以提高倾斜摄影建模的精度和效率。
二、倾斜摄影机的参数标定技术倾斜摄影机的参数标定是基于摄影机内外参数的研究，包括相机姿态、焦距、畸变和相机坐标系与世界坐标系的相对位置关系等。
倾斜摄影机具有大量的内外参数，传统的标定方法往往耗时耗力。
因此，需要研究快速和精确的倾斜摄影机参数标定方法，以便在实际应用中提高倾斜摄影建模的效率和精度。
三、倾斜摄影图像的配准和匹配技术倾斜摄影建模中，不同视角的图像需要进行配准和匹配，以建立三维地理信息模型。
倾斜摄影图像的配准和匹配是一个复杂的过程，需要考虑不同视角、图像畸变、视线遮挡等因素。
目前，基于特征点匹配和深度学习的图像匹配算法被广泛应用于倾斜摄影建模中，但还存在匹配精度不高、计算复杂度高等问题，需要进一步研究和改进。
四、倾斜摄影建模的数据处理和分析技术倾斜摄影建模生成的三维地理信息模型需要进行数据处理和分析，以提取有用的地理信息。
数据处理和分析技术包括建筑物提取、地面模型生成、纹理映射、特征提取和分类等。
倾斜摄影建模的数据处理和分析技术主要依靠点云处理算法和计算机视觉算法，需要提高算法的自动化和准确性，以满足实际应用的需求。
综上所述，倾斜摄影建模关键技术的研究和应用思考包括摄影测量技术、倾斜摄影机的参数标定技术、倾斜摄影图像的配准和匹配技术以及倾斜摄影建模的数据处理和分析技术。
无人机倾斜摄影实景三维建模分析与质量评价近年来，无人机在测绘领域得到广泛应用，其中倾斜摄影技术在实景三维建模方面具备重要作用。
本文将从无人机倾斜摄影技术原理、实景三维建模流程、质量评价指标等方面阐述无人机倾斜摄影实景三维建模分析与质量评价。
一、无人机倾斜摄影技术原理无人机倾斜摄影技术是通过装设在无人机上的倾斜摄影系统（包括相机和惯性测量单元）实现采集地面图像和测量姿态信息，借助后处理软件完成图像配准、立体匹配和三维模型构建等过程的测绘技术。
与传统的正射影像相比，倾斜影像能够记录物体的真实形态和纹理信息，具有更高的空间精度和细节对比度，能够有效提高实景三维建模的精度和真实性。
二、实景三维建模流程无人机倾斜摄影实景三维建模流程主要包括数据采集、图像预处理、影像配准、点云生成、面模型构建和质量评价等步骤。
1. 数据采集无人机倾斜摄影技术要求采集的图像覆盖区域应包含所需建模的目标物体，同时具备一定的重叠度和交叉角度，以保证后续处理的精度和可靠性。
采集时建议在中午至下午时段进行，避免光照过强或过弱的情况。
2. 图像预处理图像预处理主要包括去除畸变、色彩校正和图像裁剪等步骤。
畸变校正是指将因相机或透镜系统导致的图像变形进行去除，以保证图像几何精度。
色彩校正则关注调整图像的亮度、饱和度和对比度等色彩信息，以保证图像的一致性和真实性。
图像裁剪是指对原始图像进行剪裁操作，保留建模目标的有效区域。
3. 影像配准影像配准是指将多幅倾斜摄影图像进行坐标转换和几何变换，将其对应到公共坐标系中，消除相机位姿和地面高程的影响，得到建模所需的轮廓、纹理和高程信息。
影像配准的精度和可靠性是建模精度的关键，涉及到像点匹配、三维坐标转换、高程校正等多个环节。
4. 点云生成点云是指由影像配准后的像素点所构成的三维空间坐标点集合，是实景三维建模过程中的基本数据源。
点云的生成主要依靠三角测量或立体匹配等算法实现，根据像素的亮度和纹理等信息得到对应的三维坐标，建立起点云模型。

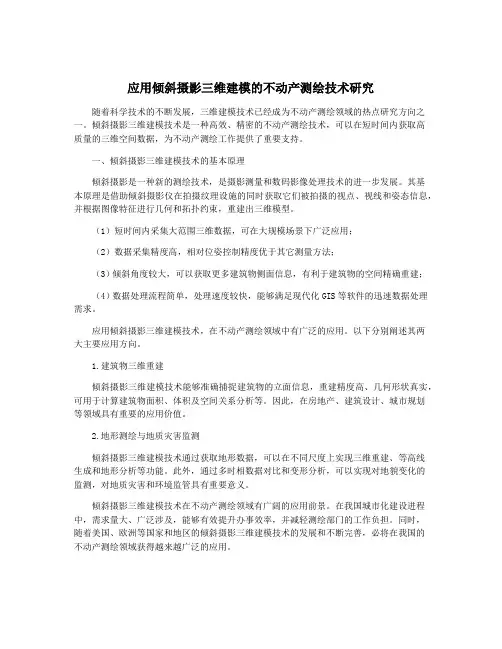

应用倾斜摄影三维建模的不动产测绘技术研究随着科学技术的不断发展，三维建模技术已经成为不动产测绘领域的热点研究方向之一。
倾斜摄影三维建模技术是一种高效、精密的不动产测绘技术，可以在短时间内获取高质量的三维空间数据，为不动产测绘工作提供了重要支持。
一、倾斜摄影三维建模技术的基本原理倾斜摄影是一种新的测绘技术，是摄影测量和数码影像处理技术的进一步发展。
其基本原理是借助倾斜摄影仪在拍摄纹理设施的同时获取它们被拍摄的视点、视线和姿态信息，并根据图像特征进行几何和拓扑约束，重建出三维模型。
（1）短时间内采集大范围三维数据，可在大规模场景下广泛应用；（2）数据采集精度高，相对位姿控制精度优于其它测量方法；（3）倾斜角度较大，可以获取更多建筑物侧面信息，有利于建筑物的空间精确重建；（4）数据处理流程简单，处理速度较快，能够满足现代化GIS等软件的迅速数据处理需求。
应用倾斜摄影三维建模技术，在不动产测绘领域中有广泛的应用。
以下分别阐述其两大主要应用方向。
1.建筑物三维重建倾斜摄影三维建模技术能够准确捕捉建筑物的立面信息，重建精度高、几何形状真实，可用于计算建筑物面积、体积及空间关系分析等。
因此，在房地产、建筑设计、城市规划等领域具有重要的应用价值。
2.地形测绘与地质灾害监测倾斜摄影三维建模技术通过获取地形数据，可以在不同尺度上实现三维重建、等高线生成和地形分析等功能。
此外，通过多时相数据对比和变形分析，可以实现对地貌变化的监测，对地质灾害和环境监管具有重要意义。
倾斜摄影三维建模技术在不动产测绘领域有广阔的应用前景。
在我国城市化建设进程中，需求量大、广泛涉及，能够有效提升办事效率，并减轻测绘部门的工作负担。
同时，随着美国、欧洲等国家和地区的倾斜摄影三维建模技术的发展和不断完善，必将在我国的不动产测绘领域获得越来越广泛的应用。
倾斜摄影建模测图技术方案一、前言随着科技的快速发展，倾斜摄影技术作为一种新型的测量手段，逐渐在建筑、城市规划、文化遗产保护等领域展现出巨大的应用潜力。
倾斜摄影建模测图技术结合了摄影测量与计算机视觉等技术，能够快速、高效地获取地表三维信息和纹理信息，为相关领域的研究和应用提供了有力支持。
二、倾斜摄影技术基础1.倾斜摄影技术原理倾斜摄影技术是通过搭载在飞行器上的多角度相机，同时从垂直和倾斜角度对地面进行拍摄，获取地面物体顶部和侧面的高分辨率影像。
这些影像经过处理后，可以生成具有高精度的三维模型和真实的纹理信息。
2.倾斜摄影设备与系统组成倾斜摄影设备主要包括飞行器、多角度相机、定位系统、控制系统等。
其中，飞行器负责搭载相机进行航拍，多角度相机用于获取不同角度的地面影像，定位系统确保飞行器和相机的精确定位，控制系统则负责整个设备的运行和数据处理。
3.倾斜摄影数据采集与处理流程倾斜摄影数据采集与处理流程包括外业数据获取和内业数据处理两个阶段。
外业数据获取阶段主要包括航线规划、像控点布设、飞行拍摄等步骤；内业数据处理阶段则包括影像预处理、空中三角测量、三维模型构建、纹理映射等步骤。
三、倾斜摄影建模技术1.三维建模方法概述三维建模方法主要分为手工建模、半自动建模和自动建模三种。
手工建模精度较高，但效率低下；半自动建模结合了手工建模和自动建模的优点，适用于复杂场景；自动建模则通过算法自动识别和处理影像数据，快速生成三维模型。
2.基于倾斜摄影的三维建模技术流程基于倾斜摄影的三维建模技术流程主要包括影像预处理、特征提取与匹配、空中三角测量、三维模型构建和纹理映射等步骤。
首先，对获取的倾斜影像进行预处理，包括去噪、增强等操作；然后，提取影像中的特征点并进行匹配；接着，利用匹配的特征点进行空中三角测量，解算出相机的位置和姿态；最后，根据相机的位置和姿态以及影像数据构建三维模型，并进行纹理映射。
3.三维模型优化与精度控制为了提高三维模型的精度和质量，可以采用一些优化措施。
倾斜摄影三维建模定义倾斜摄影三维建模是一种利用倾斜摄影技术进行建模的方法。
倾斜摄影是指摄影机斜向地面拍摄，通过多个不同角度的照片来获取更全面、更真实的地物信息。
倾斜摄影三维建模将倾斜摄影技术与三维建模技术相结合，可以用于快速、高精度地生成真实世界的三维模型。
倾斜摄影三维建模在城市规划、土地管理、电力管线、交通规划等领域具有广泛的应用。
通过倾斜摄影三维建模，可以精确地还原现实世界的地貌、建筑物、道路等物体，并可以进行多种分析和模拟。
例如，在城市规划中，可以利用倾斜摄影三维建模技术对建筑物进行分类、计算建筑物的体积和高度，从而为城市规划提供基础数据。
在土地管理中，可以通过倾斜摄影三维建模技术对土地利用、土地覆盖等进行分析，为土地管理和决策提供支持。
在电力管线和交通规划中，可以利用倾斜摄影三维建模技术对电力管线和道路进行检测和分析，从而提高工作效率和减少成本。
倾斜摄影三维建模的核心技术是摄影测量和三维重建。
摄影测量是通过对多个倾斜摄影照片进行测量和分析，获取地物的空间位置和形状信息。
三维重建是将摄影测量得到的信息进行处理和计算，生成真实世界的三维模型。
倾斜摄影三维建模的关键步骤包括照片的获取、定位和校正、点云的生成和处理、三维模型的重建和纹理贴图等。
在倾斜摄影三维建模过程中，需要使用一些专业的软件和工具。
常用的软件包括Pix4D、Agisoft Metashape、OpenDroneMap等。
这些软件可以自动化地进行倾斜摄影照片的处理和分析，大大提高了建模的效率和精度。
倾斜摄影三维建模技术的发展给地理信息领域带来了巨大的变革。
传统的地理信息采集和建模方法通常需要大量的人力和时间，而倾斜摄影三维建模技术可以实现快速、精确的地物建模，极大地提高了地理信息的获取和利用效率。
倾斜摄影三维建模技术的应用前景广阔，可以为各行各业提供更精准、更全面的地理信息支持，推动数字化、智能化的发展。
倾斜摄影三维建模是一种利用倾斜摄影技术进行建模的方法，可以快速、高精度地生成真实世界的三维模型。
倾斜航测技术解决方案***有限公司**年**月目录1、倾斜摄影基本原理 (1)2、技术依据 (2)3、软硬件配置 (3)3.1 飞机 (3)3.2 相机 (4)3.3 备用设备 (5)4、总体技术方案 (7)4.1 技术流程 (7)4.2 主要工序作业方法 (8)4.2.1 航飞方案设计 (8)4.2.1.1航高设计 (8)4.2.1.2航线设计 (9)4.2.2 像控测量 (9)4.2.2.1像控布设 (9)4.2.2.2像控点联测 (10)4.2.3 航空摄影 (11)4.2.4 空三加密 (12)4.2.5 全自动三维建模 (13)4.2.6 模型修饰 (14)4.2.7 三维测图 (16)4.2.7.1 新建工程 (17)4.2.7.2 数据转换 (17)4.2.7.3 模型加载 (18)4.2.7.4 三维立体测图 (19)5、效率评估 (20)6、质量管理 (21)6.1 质量检查内容 (21)6.1.1航空摄影 (21)6.1.1.1像片重叠度 (21)6.1.1.2像片倾角 (21)6.1.1.3像片旋角 (21)6.1.1.4摄区边界覆盖保证 (21)6.1.1.5航高保持 (22)6.1.1.6漏洞补摄 (22)6.1.1.7飞行记录资料 (22)6.1.1.8影像质量 (22)6.1.2像控测量 (22)6.1.2.1布设方案 (23)6.1.2.2像控选点 (23)6.1.2.3联测结果 (23)6.1.2.3杆高处理 (23)6.1.3空三加密 (23)6.1.4三维实景模型 (23)6.1.4.1空间参考系 (24)6.1.4.2位置精度 (24)6.1.4.3表达精细度 (24)6.1.5三维测图 (24)6.1.5.1数学精度 (24)6.1.5.2数据及结构正确性 (24)6.1.5.3地理精度 (25)6.1.5.4整饰质量 (25)6.2质量保证措施 (25)7、成果提交 (27)1、倾斜摄影基本原理通过传统摄影测量的飞机飞行方式，增加向前后左右四个方向的传感器镜头，同时拍摄一组正摄和四个倾斜等五个不同角度的像片，拍摄像片时，同时记录航高，航速，航向重叠，旁向重叠，坐标等参数，然后对倾斜影像进行分析和整理。
简述倾斜摄影测量以及建模的原理及流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!倾斜摄影测量及建模的原理与流程倾斜摄影测量（Oblique Photogrammetry）是一种通过倾斜角度拍摄图像来获取三维信息的技术。
四问倾斜摄影建模技术文/超图研究院（导语）倾斜摄影测量技术以大范围、高精度、高清晰的方式全面感知复杂场景，通过高效的数据采集设备及专业的数据处理流程生成的数据成果直观反映地物的外观、位置、高度等属性，为真实效果和测绘级精度提供保证。
同时有效提升模型的生产效率，采用人工建模方式一两年才能完成的一个中小城市建模工作，通过倾斜摄影建模方式只需要三至五个月时间即可完成，大大降低了三维模型数据采集的经济代价和时间代价。
什么是倾斜摄影？倾斜摄影技术是国际测绘遥感领域近年发展起来的一项高新技术，通过在同一飞行平台上搭载多台传感器（如图 1所示，目前常用的是五镜头相机），同时从垂直、倾斜等不同角度采集影像，获取地面物体更为完整准确的信息。
垂直地面角度拍摄获取的影像称为正片（一组影像），镜头朝向与地面成一定夹角拍摄获取的影像称为斜片（四组影像）。
图 1图 2一组影像获取示意图图 3连续几组影像获取示意图正拍影像倾斜影像图 4 正拍影像与倾斜影像对比图图 5 同一地物四个侧面倾斜影像倾斜摄影建模技术有哪些工作流程？1、倾斜影像采集倾斜摄影技术不仅在摄影方式上区别于传统的垂直航空摄影，其后期数据处理及成果也大不相同。
倾斜摄影技术的主要目的是获取地物多个方位（尤其是侧面）的信息并可供用户多角度浏览，实时量测，三维浏览等获取多方面的信息。
1)倾斜摄影系统构成倾斜摄影系统分为三大部分，第一部分为飞行平台，小型飞机或者无人机；第二部分为人员，机组成员和专业航飞人员或者地面指挥人员（无人机），第三部分为仪器部分，传感器（多头相机、GPS定位装置获取曝光瞬间的三个线元素x，y，z）和姿态定位系统（记录相机曝光瞬间的姿态，三个角元素φ、ω、κ）。
2)倾斜摄影航线设计及相机的工作原理倾斜摄影的航线设计采用专用航线设计软件进行设计，其相对航高、地面分辨率及物理像元尺寸满足三角比例关系。
航线设计一般采取30%的旁向重叠度，66%的航向重叠度，目前要生产自动化模型，旁向重叠度需要到达66%，航向重叠度也需要达到66%。
四问倾斜摄影建模技术文/超图研究院（导语）倾斜摄影测量技术以大范围、高精度、高清晰的方式全面感知复杂场景，通过高效的数据采集设备及专业的数据处理流程生成的数据成果直观反映地物的外观、位置、高度等属性，为真实效果和测绘级精度提供保证。
同时有效提升模型的生产效率，采用人工建模方式一两年才能完成的一个中小城市建模工作，通过倾斜摄影建模方式只需要三至五个月时间即可完成，大大降低了三维模型数据采集的经济代价和时间代价。
什么是倾斜摄影？倾斜摄影技术是国际测绘遥感领域近年发展起来的一项高新技术，通过在同一飞行平台上搭载多台传感器（如图 1所示，目前常用的是五镜头相机），同时从垂直、倾斜等不同角度采集影像，获取地面物体更为完整准确的信息。
垂直地面角度拍摄获取的影像称为正片（一组影像），镜头朝向与地面成一定夹角拍摄获取的影像称为斜片（四组影像）。
图 1图 2一组影像获取示意图图 3连续几组影像获取示意图正拍影像倾斜影像图 4 正拍影像与倾斜影像对比图图 5 同一地物四个侧面倾斜影像倾斜摄影建模技术有哪些工作流程？1、倾斜影像采集倾斜摄影技术不仅在摄影方式上区别于传统的垂直航空摄影，其后期数据处理及成果也大不相同。
倾斜摄影技术的主要目的是获取地物多个方位（尤其是侧面）的信息并可供用户多角度浏览，实时量测，三维浏览等获取多方面的信息。
1)倾斜摄影系统构成倾斜摄影系统分为三大部分，第一部分为飞行平台，小型飞机或者无人机；第二部分为人员，机组成员和专业航飞人员或者地面指挥人员（无人机），第三部分为仪器部分，传感器（多头相机、GPS定位装置获取曝光瞬间的三个线元素x，y，z）和姿态定位系统（记录相机曝光瞬间的姿态，三个角元素φ、ω、κ）。
2)倾斜摄影航线设计及相机的工作原理倾斜摄影的航线设计采用专用航线设计软件进行设计，其相对航高、地面分辨率及物理像元尺寸满足三角比例关系。
航线设计一般采取30%的旁向重叠度，66%的航向重叠度，目前要生产自动化模型，旁向重叠度需要到达66%，航向重叠度也需要达到66%。
航线设计软件生成一个飞行计划文件，该文件包含飞机的航线坐标及各个相机的曝光点坐标位置。
实际飞行中，各个相机根据对应的曝光点坐标自动进行曝光拍摄。
2、倾斜影像加工数据获取完成后，首先要对获取的影像进行质量检查，对不合格的区域进行补飞，直到获取的影像质量满足要求；其次进行匀光匀色处理，在飞行过程中存在时间和空间上的差异，影像之间会存在色偏，这就需要进行匀光匀色处理；再次进行几何校正、同名点匹配、区域网联合平差，最后将平差后的数据（三个坐标信息及三个方向角信息）赋予每张倾斜影像，使得他们具有在虚拟三维空间中的位置和姿态数据，至此倾斜影像即可进行实时量测，每张斜片上的每个像素对应真实的地理坐标位置。
倾斜影像的产品规格如下：倾斜影像有以下特点：1）反映地物周边真实情况相对于正射影像，倾斜影像能让用户从多个角度观察地物，更加真实的反映地物的实际情况，极大的弥补了基于正射影像应用的不足。
2）倾斜影像可实现单张影像量测通过配套软件的应用，可直接基于成果影像进行包括高度、长度、面积、角度、坡度等的量测，扩展了倾斜摄影技术在行业中的应用。
3）建筑物侧面纹理可采集针对各种三维数字城市应用，利用航空摄影大规模成图的特点，加上从倾斜影像批量提取及贴纹理的方式，能够有效的降低城市三维建模成本。
4）易于网络发布倾斜影像的数据格式可采用成熟的技术快速进行网络发布，实现共享应用。
针对这些特点，倾斜摄影测量技术通常包括影像预处理、区域网联合平差、多视影像匹配、DSM 生成、真正射纠正、三维建模等关键内容其基本原理如所示：图 6倾斜摄影数据加工的关键技术：1）多视影像联合平差多视影像不仅包含垂直摄影数据，还包括倾斜摄影数据，而部分传统空中三角测量系统无法较好地处理倾斜摄影数据，因此，多视影像联合平差需充分考虑影像间的几何变形和遮挡关系。
结合POS 系统提供的多视影像外方位元素，采取由粗到精的金字塔匹配策略在每级影像上进行同名点自动匹配和自由网光束法平差，得到较好的同名点匹配结果。
同时建立连接点和连接线、控制点坐标、GPS/IMU辅助数据的多视影像自检校区域网平差的误差方程，通过联合解算，确保平差结果的精度。
2）多视影像密集匹配影像匹配是摄影测量的基本问题之一，多视影像具有覆盖范围大、分辨率高等特点。
因此如何在匹配过程中充分考虑冗余信息，快速准确获取多视影像上的同名点坐标，进而获取地物的三维信息是多视影像匹配的关键。
由于单独使用一种匹配基元或匹配策略往往难以获取建模需要的同名点，因此近年来随着计算机视觉发展起来的多基元、多视影像匹配逐渐成为人们研究的焦点。
目前在该领域的研究已取得很大进展，例如建筑物侧面的自动识别与提取。
通过搜索多视影像上的特征如建筑物边缘、墙面边缘和纹理来确定建筑物的二维矢量数据集影像上不同视角的二维特征可以转化为三维特征，在确定墙面时，可以设置若干影响因子并给予一定的权值，将墙面分为不同的类，将建筑的各个墙面进行平面扫描和分割，获取建筑物的侧面结构，再通过对侧面进行重构，提取出建筑物屋顶的高度和轮廓。
3）数字表面模型生产多视影像密集匹配能得到高精度高分辨率的数字表面模型(DSM)，充分表达地形地物起伏特征，已经成为新一代空间数据基础设施的重要内容。
由于多角度倾斜影像之间的尺度差异较大，加上较严重的遮挡和阴影等问题，基于倾斜影像的 DSM 自动获取存在新的难点。
可以首先根据自动空三解算出来的各影像外方位元素，分析与选择合适的影像匹配单元进行特征匹配和逐像素级的密集匹配，并引入并行算法，提高计算效率。
在获取高密度 DSM数据后，进行滤波处理，并将不同匹配单元进行融合，形成统一的 DSM。
4）真正射影像纠正多视影像真正射纠正涉及物方连续的数字高程模型(DEM)和大量离散分布粒度差异很大的地物对象，以及海量的像方多角度影像，具有典型的数据密集和计算密集特点。
因此多视影像的真正射纠正，可分为物方和像方同时进行。
在有 DSM 的基础上根据物方连续地形和离散地物对象的几何特征，通过轮廓提取、面片拟合、屋顶重建等方法提取物方语义信息，同时在多视影像上通过影像分割、边缘提取、纹理聚类等方法获取像方语义信息，再根据联合平差和密集匹配的结果建立物方和像方的同名点对应关系，继而建立全局优化采样策略和顾及几何辐射特性的联合纠正，同时进行整体匀光处理，实现多视影像的真正射纠正。
3、倾斜模型生产倾斜摄影获取的倾斜影像经过影像加工处理，通过专用测绘软件可以生产倾斜摄影模型，模型有两种成果数据：一种是单体对象化的模型，一种是非单体化的模型数据。
单体化的模型成果数据，利用倾斜影像的丰富可视细节，结合现有的三维线框模型（或者其他方式生产的白模型），通过纹理映射，生产三维模型，这种工艺流程生产的模型数据是对象化的模型，单独的建筑物可以删除、修改及替换，其纹理也可以修改，尤其是建筑物底商这种时常变动的信息，这种模型就能体现出它的优势，国内比较有代表性的公司如天际航、东方道迩等均可以生产该类型的模型，并形成了自己独特的工艺流程。
非单体化的模型成果数据，后面简称倾斜模型，这种模型采用全自动化的生产方式，模型生产周期短、成本低，获得倾斜影像后，经过匀光匀色等步骤，通过专业的自动化建模软件生产三维模型，这种工艺流程一般会经过多视角影像的几何校正、联合平差等处理流程，可运算生成基于影像的超高密度点云，点云构建TIN模型，并以此生成基于影像纹理的高分辨率倾斜摄影三维模型，因此也具备倾斜影像的测绘级精度。
影像提取的中间数据（点云）效果图，如图 7所示：图 7点云构建TIN模型，如图 8、图 9所示：图 8图 9纹理映射构建真实三维模型，如图 10所示：图 10这种全自动化的生产方式大大减少了建模的成本，模型的生产效率大幅提高，大量的自动化模型涌现出来，目前国内比较有代表性的技术有上海埃弗艾代理的（Smart3DCapure）、华正及AirBus代理的（街景工厂）等。
Smart3DCapure软件基于图形运算单元GPU的快速三维场景运算软件，可运算生成基于真实影像的超高密度点云，它能无需人工干预地从简单连续影像中生成逼真的三维场景模型，国内使用该软件的公司单位有（广州红鹏、上海航遥、四维数创、河北测绘院、四川测绘院、湖南第二测绘院等）。
像素工厂通过对获得的倾斜影像进行几何处理、多视匹配、三角网构建，提取典型地物的纹理特征，并对该纹理进行可视化处理，最终得到三维模型；国外代表性的有苹果公司收购C3公司采用的自动建模技术，美国Pictometry公司的Pictometry倾斜影像处理软件提供了EFS（Electronic Field Study）。
无论是单体化的还是非单体化的倾斜摄影模型，在如今的GIS应用领域都发挥了巨大的作用，真实的空间地理基础数据为GIS行业提供了更为广阔的应用基石。
单体化的倾斜摄影模型在GIS应用中与传统的手工模型一致，这里就不在赘述。
4、倾斜模型应用一幅图像胜过千言万语，惟有直观立体的方式才能做到赋予领导者敏锐的洞察力。
相对于二维地图，在智慧城市的管理体系中，倾斜摄影模型能让用户从多个角度观察地物，更加真实地反映地物的实际情况，弥补基于二维地图及传统虚拟三维模型应用的不足。
SuperMap GIS高效加载海量倾斜模型数据，流场的三维体验满足了旅游、景区等行业应用；轻松实单体化操作与表达，为房产、国土、城管、智慧城市等行业应用提供了基础平台；实用的压平操作，模拟建筑物拆除，满足规划行业应用；还可以进行包括高度、长度、面积、角度、坡度等的量测，应用于水利、能源开采等管理系统；同时超图软件提供了基于GPU的三维空间分析功能，结合倾斜摄影模型的高精度，分析出供决策者参考的准确数值指标；在三维场景中能看到房屋侧面的紧急出口，倾斜模型上任意点之间可以进行准确量算，比如计算通视距离、设计制高点和狙击方案等，这些事发地周围的详细信息，在应急行动中关乎人员及财产的安全，有时甚至能起到决定性作用。
美国“9·11”恐怖袭击发生后，美国军方立刻使用倾斜摄影测量技术获取了五角大楼影像，迅速了解现场情况，并制定了最合理的执行方案。
目前，该技术已经在美国警方普及应用，帮助后方指挥人员掌握最细致的案发地情况，以便发出合理的指令。
这样不仅提高了执行效率，而且提高了警务人员的安全性，取得了良好的效果。
倾斜摄影建模技术有哪些优势？传统三维建模通常使用3ds Max、AutoCAD等建模软件，基于影像数据、CAD平面图或者拍摄图片估算建筑物轮廓与高度等信息进行人工建模。
这种方式制作出的模型数据精度较低，纹理与实际效果偏差较大，并且生产过程需要大量的人工参与；同时数据制作周期较长，造成数据的时效性较低，因而无法真正满足用户需要。
