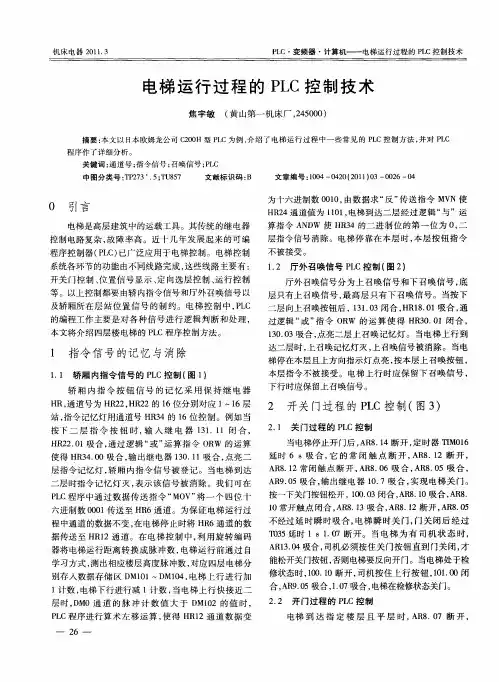

电梯的PLC控制方法

基于plc的电梯控制系统设计1. 介绍电梯作为现代城市中不可或缺的交通工具，其安全性和效率对于城市的正常运转至关重要。

为了实现电梯的安全和高效运行，基于PLC（可编程逻辑控制器）的电梯控制系统应运而生。

本文将深入研究基于PLC 的电梯控制系统设计，并探讨其在实际应用中的优势和挑战。

2. 电梯工作原理在深入研究基于PLC的电梯控制系统设计之前，我们需要了解电梯的工作原理。

一般而言，电梯由机房、轿厢、轿厅、对讲系统、门机等组成。

当乘客按下轿厅或轿内按钮时，信号将传递给PLC进行处理，并通过门机控制开关门。

3. 基于PLC的电梯控制系统设计3.1 PLC在电梯控制中的优势基于PLC实现电梯控制具有许多优势。

首先，PLC具有高度可编程性和灵活性，可以根据不同需求进行程序开发和修改。

其次，PLC可以实现多任务处理，并能够处理多个输入和输出信号，提高电梯的运行效率和安全性。

此外，PLC还具有可靠性高、抗干扰能力强等特点，能够保证电梯的正常运行。

3.2 基于PLC的电梯控制系统设计要点在设计基于PLC的电梯控制系统时，需要考虑以下要点。

首先是安全性，包括轿厢超载保护、轿厅门和轿内门安全保护等。

其次是效率，包括调度算法设计、门机控制优化等。

还需要考虑可靠性和可扩展性，以适应未来可能的升级和扩展需求。

4. 基于PLC的电梯调度算法4.1 传统调度算法传统调度算法主要基于电梯内外按钮信号来实现调度决策。

常见的算法有先来先服务（FCFS）、最短寻找时间（SSTF）等。

这些算法简单易实现，但在高峰时段可能导致某些楼层长时间等待。

4.2 基于PLC的改进调度算法基于PLC的改进调度算法可以更好地优化电梯运行效率。

例如，在高峰时段可以实现优先服务特定楼层的功能，以减少等待时间。

此外，基于PLC的电梯调度算法还可以根据电梯负载情况进行智能调度，以避免超载和提高电梯的运行效率。

5. 基于PLC的门机控制优化门机控制是电梯运行过程中关键的一环。

电梯P1C控制系统论文绪言随着我国高层建筑的增多，人们对高层运输交通工具一电梯的使用越来越频繁。

近年来，可编程控制技术的发展越来越迅速,利用P1C控制技术对电梯的控制系统进行改进,对电梯进行集成选控、并联集成控制、群体控制等逻辑控制,能大幅提高电梯的拖动技术和安全性能,为人们的出行提供更加可靠、安全、舒适的服务。

第一章P1C控制系统的工作原理P1C具有微机的许多特点,但它的工作方式却与微机有很大不同，微机一般采用等待命令的工作方式,PIC则采用循环扫描工作方式。

在P1C中,用户程序按先后项序存放,CPU从第一条指令开始执行程序,直至遇到结束符后又返回第一条。

如此周而不断循环。

每一个循环称为一个扫描局期。

一个扫描嗣期大致可分为I/O剧新和执行指令两个阶段。

所谓VO刷新即对P1C的输入进行一次读取。

将输入端各变量的状态重新读入P1C中存入内部寄存器，同时将新的运算结果送到输出端,这实际是将存入输入,输出状态的寄仔器内容进行了一次更新,故称为“1（翰入）jθ（输山）刷新”⑴。

由此可见,若输入变量在IO剥新期间状态发生变化,则本次扫推期间输出端也会相应的发生变化,或者说输出队输入产生了响应。

反之,若在本次t/0刷新之后，输入变量才发生变化,则本次扫锚输出不变,即不响应,而要到下一次扫描期间输出才会产生响应。

由于P1C采用循环扫描的工作方式,所以它的输出对输入的响应速度要受扫描同期的影响。

扫描周期的长短主要取决于这几个因数,二是每条指令占用的时间,三是指令条数的多少，即程序的长短剧于慢速控制系统,响应速度常常不是主要的,故这方式不但没有坏处反而可以增强系统抗干扰能力。

因为干扰常是脉冲式的、短时的,而由于系统响应较慢,常常要儿个扫指周期响应一次,而多次扫描后,瞬间下忧所引起的误动作将会大大诚少,故增加了抗下扰能力。

但对控制时间要求较严格、响应速度要求较快的系统,这一问题就需慎重考虑。

应对响应时间作出精确的计算,精心编排程序,合理安排指令的顺序，以尽可能减少版期造成的响应延时等的不良影响⑴。

六层楼电梯PLC控制1. 简介随着城市化进程的加快，高层建筑的数量不断增多，电梯成为现代人生活中不可或缺的交通工具。

六层楼电梯中的PLC (程序可编程控制器) 控制系统是现代电梯的核心部分之一，它控制着电梯的起停、开闭门、楼层指示灯等功能的正常工作。

本文将介绍六层楼电梯PLC控制的工作原理与设计方案。

2. 设计方案2.1 控制器选型经过市场调研和技术比较，我们选择了西门子公司的PLC S7-200作为电梯控制器。

该控制器具有可靠性高、稳定性好、易于扩展等优点，能够满足六层楼电梯的控制需求。

2.2 控制算法控制器选型确定后，我们需要设计控制算法。

六层楼电梯需要满足以下基本功能：•按下上行和下行按钮后，电梯能够起动并到达指定楼层；•到达指定楼层后，能够自动开启和关闭门，以及亮起当前楼层指示灯。

基于上述需求，我们设计了以下控制算法：1.初始化：电梯停在一层，所有指示灯熄灭，门关闭。

2.检测按钮：检测上行和下行按钮是否按下，如果按下则根据按下的楼层决定电梯的运动方向。

3.控制电梯运动：电梯运动方向由按钮确定，到达指定楼层后停止运动。

4.控制门的开关：到达指定楼层后，开启门，稍后关闭门。

5.控制指示灯：到达指定楼层后，亮起当前楼层的指示灯。

2.3 控制器编程根据上述控制算法，我们编写了控制器的PLC程序。

程序采用结构化编程方法，具有可读性强、易于调试等优点。

PLC程序的主要模块包括：输入检测模块、运动控制模块、门控制模块和指示灯控制模块。

3. 工作原理3.1 输入检测模块输入检测模块主要用于检测各种输入信号，包括上下行按钮信号、电梯限位开关信号、门限位开关信号、电梯超载开关信号等。

当检测到输入信号发生变化时，程序会进行相应的处理，如开启门、运动电梯等。

3.2 运动控制模块运动控制模块主要用于控制电梯的运动，包括启动、加速、减速、停止等。

程序会根据输入检测模块传来的信号确定电梯的运动方向，在指定楼层停止电梯运动。

基于PLC的电梯控制系统设计及优化方案一、引言电梯作为现代城市生活中不可或缺的交通工具之一，其安全性和可靠性对于人们的生活质量起着重要的作用。

本文就基于可编程逻辑控制器（PLC）的电梯控制系统进行设计和优化，旨在提高电梯的运行效率和安全性。

二、电梯控制系统的设计1. 系统结构设计电梯控制系统主要由PLC、人机界面（HMI）、电机驱动器和传感器组成。

其中，PLC负责控制电梯的运行状态，HMI用于操作和显示电梯的运行信息，电机驱动器控制电梯的运行方向和速度，传感器用于感知电梯的位置和负载情况。

2. 控制逻辑设计基于PLC的电梯控制系统需要考虑多重因素，包括电梯的运行状态、外部乘客需求和电梯的安全性。

可以采用以下控制逻辑进行设计：- 根据外部信号确定电梯的运行方向：当电梯处于静止状态时，根据上下行按钮的信号确定电梯的运行方向。

- 响应楼层请求：当电梯处于运行状态时，监测电梯上下移动过程中每一层的请求，根据最近楼层请求和电梯当前所处楼层确定是否停靠。

- 控制电梯的加速度和减速度：根据电梯的负载情况和运行状态，控制电梯的加速度和减速度，以平稳地进行上下运动。

3. 安全保护设计为了保证电梯的安全性，需要在电梯控制系统中设计各种安全保护机制，包括速度保护、超载保护、门把手保护和故障诊断等。

- 速度保护：通过传感器监测电梯的速度，设置速度上下限，一旦检测到速度超出设定范围，立即停止电梯运行。

- 超载保护：通过传感器监测电梯的负载情况，设置负载上限，一旦检测到超载，禁止进入更多的乘客，确保电梯的正常运行。

- 门把手保护：在电梯门上设置安全传感器，一旦检测到门把手或其他物体卡住，立即停止电梯门的关闭过程。

- 故障诊断：通过PLC的自动故障诊断功能，可以及时发现电梯控制系统的故障，并进行报警或者自动处理。

三、电梯控制系统的优化方案1. 智能调度算法在电梯控制系统中，采用智能调度算法可以优化电梯的运行效率和乘客的等待时间。

可编程控制(PLC)电梯的程序以及梯形图、详细解释PLC的工作原理是通过输入模块将外部信号转换为数字信号，经过CPU处理后输出至输出模块，控制外部设备的运行。

CPU是PLC的核心部件，负责接收输入信号、处理逻辑运算、控制输出信号等。

PLC还具有存储程序和数据的内存模块，以及供电模块等。

4、电梯控制构成电梯控制系统由电气控制部分和机械部分组成。

电气控制部分包括PLC控制器、输入输出模块、按钮、指示灯等，机械部分包括电机、减速器、曳引轮、钢丝绳等。

电梯控制系统通过PLC控制器控制电机的运行，从而实现电梯的上下运动。

5、输入输出（I/O）端口功能分配表输入输出端口功能分配表是指将输入输出端口与具体的功能进行对应，以便于程序的编写和调试。

在本实验中，输入端口包括楼层请求信号和开关门信号，输出端口包括电机运行信号和指示灯信号。

6、程序执行流程图程序执行流程图是指将程序的执行过程以图形化的形式展示出来，便于程序员进行编写和调试。

在本实验中，程序执行流程图包括电梯上行程序和电梯下行程序，分别对应电梯向上和向下运动的控制。

7、梯形图梯形图是PLC程序编写中常用的图形化编程方法，以梯形图的形式展示程序的执行逻辑。

在本实验中，梯形图包括定时器T0、一楼的控制、二楼的控制、三楼的控制、四楼的控制、确定电梯楼层位置、电梯趋势确定等部分。

8、指令表指令表是指PLC程序编写中常用的指令及其功能的对照表，便于程序员进行编写和调试。

在本实验中，指令表包括常用的输入输出指令、比较指令、逻辑指令、数学指令等。

五、问题与解决方案在实验过程中可能会遇到各种问题，如PLC控制器无法正常运行、输入输出信号异常等。

针对这些问题，可以通过检查电路连接、更换设备、重新编写程序等方法进行解决。

六、实验总结与心得体会通过本次实验，我深入了解了PLC的基本原理和应用，掌握了电梯控制系统的设计方法和实现过程。

同时，也发现了实验中存在的问题和不足之处，为今后的研究和工作提供了宝贵的经验。

PLC（可编程逻辑控制器）接增量编码器控制电梯自动平层的原理如下：
1. 安装增量编码器：在电梯的驱动轴上安装一个增量编码器，用于检测电梯运行时的实时位置和速度。

2. PLC 接收编码器信号：将增量编码器的信号传输到 PLC 中，通过编程实现对电梯运行状态进行监测和控制。

3. 编写程序：编写 PLC 程序，对电梯进行控制。

程序中需要实现以下功能：
- 监测当前电梯的位置和速度；
- 判断电梯是否到达目标楼层；
- 控制电梯停止在目标楼层；
- 自动调整电梯的位置和速度，以达到平层的效果。

4. 实现自动平层：当电梯到达目标楼层时，PLC 会根据当前的位置和速度计算电梯还需要移动的距离和时间，并进行调整，以实现平层的效果。

总的来说，PLC 接入增量编码器可以监测电梯的位置和速度，通过编程实现对电梯的控制，从而实现电梯的自动平层。

基于PLC的电梯控制系统设计-控制方案1. 引言电梯是现代建筑中必不可少的交通工具之一。

在电梯系统中，控制方案起着至关重要的作用，决定了电梯的安全性、效率和性能。

本文介绍了基于可编程逻辑控制器（PLC）的电梯控制系统设计方案。

2. 系统架构基于PLC的电梯控制系统主要由三个子系统组成：楼层选择子系统、电梯调度子系统和电梯执行子系统。

2.1 楼层选择子系统楼层选择子系统负责接收乘客在楼层上选择电梯的请求，并将其发送给电梯调度子系统。

该子系统通常由按钮面板和楼层选择算法组成。

2.2 电梯调度子系统电梯调度子系统根据楼层选择子系统发送的请求，决定哪个电梯应该响应，并将相应的指令发送给电梯执行子系统。

该子系统通常包括调度算法和通信模块。

2.3 电梯执行子系统电梯执行子系统负责实际控制电梯的运行。

它接收来自电梯调度子系统的指令，并根据指令来控制电梯的运行方向、开关门等操作。

该子系统通常由电机驱动和传感器组成。

3. 控制逻辑电梯控制系统的控制逻辑包括以下几个方面：3.1 乘客请求处理当乘客在楼层上按下按钮时，楼层选择子系统接收到请求，并将其发送给电梯调度子系统。

电梯调度子系统根据调度算法决定哪个电梯应该响应该请求，并将相应的指令发送给电梯执行子系统。

3.2 电梯调度电梯调度子系统根据电梯的当前状态和乘客请求，决定电梯的调度优先级。

调度算法可以考虑因素如电梯的位置、当前负载和乘客的等待时间等。

3.3 电梯运行控制电梯执行子系统接收到电梯调度子系统发送的指令后，根据指令来控制电梯的运行方向、开关门等操作。

它可以通过电机驱动来控制电梯的运行，并通过传感器来监测电梯的状态。

4. 安全性考虑在电梯控制系统设计中，安全性是至关重要的考虑因素。

以下是几个常见的安全性考虑：4.1 速度限制电梯的运行速度应该限制在安全范围内，以避免意外事故的发生。

在设计电梯控制系统时，应该考虑设置最大速度，并在必要时使用速度传感器进行监测。

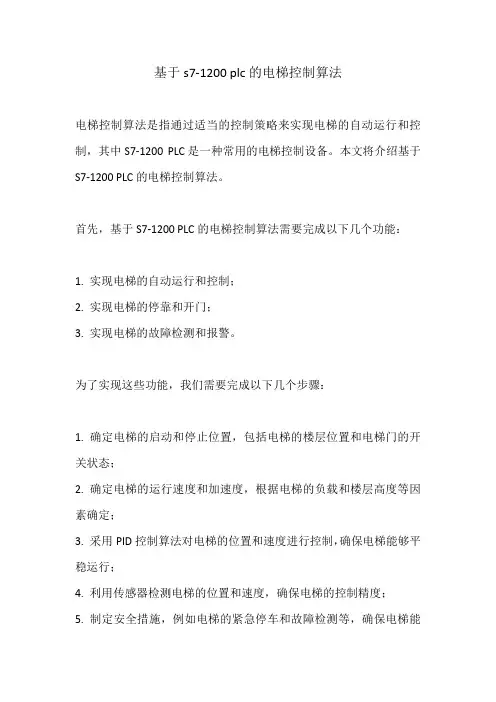

基于s7-1200 plc的电梯控制算法
电梯控制算法是指通过适当的控制策略来实现电梯的自动运行和控制，其中S7-1200 PLC是一种常用的电梯控制设备。

本文将介绍基于S7-1200 PLC的电梯控制算法。

首先，基于S7-1200 PLC的电梯控制算法需要完成以下几个功能：
1. 实现电梯的自动运行和控制；
2. 实现电梯的停靠和开门；
3. 实现电梯的故障检测和报警。

为了实现这些功能，我们需要完成以下几个步骤：
1. 确定电梯的启动和停止位置，包括电梯的楼层位置和电梯门的开关状态；
2. 确定电梯的运行速度和加速度，根据电梯的负载和楼层高度等因素确定；
3. 采用PID控制算法对电梯的位置和速度进行控制，确保电梯能够平稳运行；
4. 利用传感器检测电梯的位置和速度，确保电梯的控制精度；
5. 制定安全措施，例如电梯的紧急停车和故障检测等，确保电梯能
够安全运行。

在具体实现过程中，我们可以使用PLC编程语言，例如Ladder Diagram 或Function Block Diagram等进行编程。

通过编写代码，我们可以实现电梯的自动控制和运行，实现电梯的正常运行和故障检测等功能。

综上所述，基于S7-1200 PLC的电梯控制算法是一种实现电梯自动控制和运行的方法，需要通过确定电梯启动和停止位置、运行速度和加速度、采用PID控制算法等方法来实现电梯的平稳运行和控制。

同时还需要实现安全措施，例如紧急停车和故障检测等，确保电梯能够安全运行。

电梯调度系统的PLC控制1. 简介本文档旨在介绍电梯调度系统中使用可编程逻辑控制器(PLC)进行控制的原理和流程。

电梯调度系统是一种用于自动控制电梯运行的系统，通过使用PLC作为控制器，可以实现灵活的电梯调度和优化。

2. PLC的基本原理PLC是一种专用的计算机控制设备，用于监测和控制机械设备的运行。

它可以通过接收输入信号、执行逻辑计算和输出控制信号来实现对电梯运行的控制。

PLC具有高效稳定的性能，可以实时响应输入信号并进行相应的逻辑判断和控制输出。

3. 电梯调度系统的构成电梯调度系统由电梯、传感器、PLC和控制端组成。

传感器用于检测电梯楼层、乘客需求等信息，并将其作为输入信号传输给PLC。

PLC根据输入信号进行逻辑判断和计算，然后控制电梯的运行状态和方向。

控制端用于接收用户的操作指令，并向PLC发送相应的控制信号。

4. 电梯调度系统的PLC控制流程4.1 初始化：当电梯调度系统启动时，PLC进行初始化设置，并将电梯置于初始楼层。

4.2 输入信号获取：PLC通过传感器获取电梯当前所在楼层、目标楼层和乘客需求等输入信号。

4.3 逻辑判断：PLC根据输入信号进行逻辑判断，包括判断电梯是否空闲、是否有乘客需求以及目标楼层的选择等。

4.4 控制信号输出：PLC根据逻辑判断的结果，生成相应的控制信号，包括电梯的运行方向、运行速度等，并将其发送给电梯。

4.5 电梯控制：电梯根据PLC发送的控制信号进行相应的运行操作，包括开关门、上下运行等。

4.6 反馈信号获取：电梯在运行过程中，不断向PLC发送反馈信号，包括当前楼层、运行状态等信息。

4.7 更新状态：PLC根据反馈信号更新电梯的运行状态和位置等信息，并持续进行逻辑判断和控制信号输出，以实现电梯的自动运行和调度。

5. 总结通过使用PLC作为电梯调度系统的控制器，可以实现电梯的智能化调度和优化。

PLC通过获取输入信号、进行逻辑判断和控制信号输出，实现对电梯的自动控制。

电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操作，其操纵内容为电梯运行方向，L1为一层指示、L2为二层指示、L3为三层指示，SQ1—SQ3为到位行程开关。

电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫都是无效的。

例如，电梯停在一层，在三层轿厢外呼叫时，必须按三层上升呼叫按钮，电梯才响应呼叫（从一层运行到三层），按三层下降呼叫按钮无效；反之，若电梯停在三层，在一层轿厢外呼叫时必须按一层下降呼叫按钮，电梯才响应呼叫，按三层上升呼叫按钮无效，依此类推。

过程分析（1）轿厢原停楼层1，楼层3呼叫接通I0.2即接通SQ1，表示轿厢原停楼层1,按SB3，即I0.3接通一下，表示呼叫楼层3，则接通Q0.5，三层呼叫指示灯亮，Q0.4接通，表示电梯上升。

过1秒后，Q0.2接通，底层指示灯亮，3秒后，Q0.2断开则底层指示灯灭。

I0.2断开即SQ1断开，3秒后Q0.1接通，二层指示灯亮，过2秒后Q0.1断开，二层指示灯灭。

又过3秒，到达三层，Q0.0接通，三层指示灯亮，再过2秒，Q0.4断开，上升指示灯灭。

（2）轿厢原停楼层为1，楼层2呼叫接通I0.2即接通SQ1，表示轿厢原停楼层为1，按SB2，即I0.4接通一下，表示呼叫楼层2，则Q0.6接通，二层呼叫指示灯亮，Q0.4接通，表示电梯上升。

过1秒后，Q0.2接通，底层指示灯亮，3秒后，Q0.2断开，则底层指示灯灭。

断开I0.2即断开SQ1，3秒后Q0.1接通，二层指示灯亮，再过2秒，Q0.4断开，上升指示灯灭。

（3）轿厢原停楼层1，楼层2、3同时呼叫接通I0.2即接通SQ1，表示轿厢原停楼层1，同时按SB2、SB3即I0.4、I0.3同时接通一下，表示2、3楼层同时呼叫，则Q0.6、Q0.5都接通，二、三层呼叫指示灯亮，Q0.4接通，表示电梯上升。

过1秒后，Q0.2接通，底层指示灯亮，3秒后Q0.2断开，则底层指示灯灭。

断开I0.2即断开SQ1，3秒后接通I0.1即接通SQ2，1秒后，Q0.1接通，二层指示灯亮，又过2秒后Q0.1断开，二层指示灯灭。

基于PLC的电梯控制系统的设计与仿真基于PLC的电梯控制系统的设计与仿真一、绪论电梯作为现代建筑物中必备的垂直交通工具，其安全性和效率对用户的使用体验至关重要。

传统电梯控制系统采用传感器和继电器等元件，存在很多问题，如运行不稳定、维护困难等。

而基于可编程逻辑控制器（PLC）的电梯控制系统则可以有效提高电梯的性能和可靠性。

本文将基于PLC的电梯控制系统的设计与仿真进行详细介绍。

二、基本原理基于PLC的电梯控制系统主要由电梯控制器、电梯驱动器和电梯监控器组成。

电梯控制器负责接收用户指令，控制电梯的运行，并协调电梯之间的调度。

电梯驱动器负责控制电梯的运行，通过各种传感器获取电梯的状态信息，并将其传输至电梯监控器。

电梯监控器负责监控电梯的运行状态，并将其显示在控制室的监控屏幕上。

三、设计与实现1. 硬件设计基于PLC的电梯控制系统的硬件设计主要包括PLC选择、输入输出模块设计和传感器选择等。

PLC的选择需要考虑其处理能力、I/O点数和可编程性等因素。

输入输出模块的设计需要根据电梯系统的需求确定其数量和类型。

传感器的选择需要考虑其稳定性、精度和可靠性等。

2. 软件设计基于PLC的电梯控制系统的软件设计主要包括PLC程序设计和仿真环境搭建。

PLC程序设计需要根据电梯的运行逻辑和控制要求编写相应的程序代码。

仿真环境搭建需要利用仿真软件模拟电梯运行过程，并对电梯运行状态进行监控和调度。

3. 系统测试与调试基于PLC的电梯控制系统的测试与调试是确保系统正常运行的重要环节。

测试和调试过程包括系统功能测试、运行稳定性测试和性能测试等。

通过对系统的各项指标进行测试和调试，可以及时发现问题并进行改进。

四、系统仿真基于PLC的电梯控制系统的仿真是验证系统设计的有效手段。

通过仿真可以模拟电梯的运行过程，并对系统的性能和稳定性进行评估。

仿真结果可以用于优化系统设计和改善系统性能。

五、总结与展望基于PLC的电梯控制系统通过采用先进的控制器和传感器等技术，实现了电梯的智能化控制和优化调度。

PLC控制四层电梯设计一：用一个电源，一个电机，若干个继电器实现的四层电梯结构图设计：（1）具体想法：外部控制按钮用X0-X5来表示，内部每层的控制按钮用X6-X9来表示，暂时不设置门的开关二个按钮，用6个继电器来控制电梯的上升或下降，而电梯的上升或下降过程是用电机的正转或反转持续T0时间来表示的，PLC的输出端Y0-Y5分别代表6个继电器，具体的结构参考下面：（2）I/O口控制表：输入按钮输出按鈕（3）电梯整体结构图：1，电梯模型结构：暂无2，电机正反转：线路分析如下：（1）正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

（2）反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

（3）互锁环节：具有禁止功能在线路中起安全保护作用。

1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其14 辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

3，PLC软件编程：暂无二：如何检测电梯到位，请提出想法或做法：在正在运行的电梯和每层的闭合门上增加感应器，若当Y0-Y5的一个信号亮了T0时间后，查看感应器的反应，若有反应则说明电梯到位；若没有说明电梯尚未到位；若不能增加其它仪器的前提，检测电梯到位的话，不会。

产品设计PLC电梯模拟控制教学单位: 机电工程学院专业: 自动化班级:学号:学生:指导教师:完成时间:电子科技大学学院机电工程学院课程（产品）设计任务书目录1 题目分析 (1)1.1 PLC电梯设计 (1)1.1.1 利用PLC设计电梯系统的目的 (1)1.1.2 利用PLC设计电梯系统意义 (1)1.1.3 利用PLC设计电梯系统优点 (1)1.2 电梯概述 (2)1.2.1 电梯的定义及发展 (2)1.2.2 我国电梯发展状况 (2)1.3 PLC概述 (3)1.3.1 可编程控制器PLC的概述 (3)1.3.2 可编程控制器PLC的特点 (3)1.4 本次设计研究的容、目的 (4)2 PLC电梯模拟控制系统功能设计 (5)2.1 PLC电梯模拟控制系统设计的基本容 (5)2.2 系统的控制要求 (5)3 PLC电梯模拟控制系统硬件设计 (7)3.1 元器件清单 (7)3.2 I/O地址分配 (7)3.3 PLC外部接线图 (8)3.4 硬件实物图 (9)4 PLC电梯模拟控制系统软件设计 (10)4.1 工作流程图 (10)4.2程序设计 (11)4.2.1 电梯初始化、呼输入与存储程序 (11)4.2.2 电梯外呼信号输入与存储程序 (12)4.2.3 电梯目标层与本层比较及上升下降 (14)4.2.4 电梯上升下降及达层自动开关门 (16)5 结束语 (18)参考文献 (19)附录：源程序 (20)致 (23)1 题目分析1.1 PLC电梯设计1.1.1利用PLC设计电梯系统的目的电梯是高层建筑中垂直上下的运载工具。

电梯对于改善劳动条件、减轻劳动强度、提高人们生活水平有着重要的作用。

电梯目前已经广泛应用于宾馆、酒店、商场、娱乐场所、医院、生产车间和居民住宅大楼等。

在现代社会中，电梯已经成为人们生产、生活中不可缺少的运输工具。

本课题主要对PLC的结构、特点、性能以及与现场控制对象的连线进行具体的研究，并通过PLC实现电梯的自动控制。

基于PLC的电梯控制系统基于PLC的电梯控制系统引言：电梯作为现代城市建筑的重要组成部分，对于人们的出行和交通便利起着不可替代的作用。

电梯的安全运行与电梯控制系统密切相关。

随着科技的快速发展，PLC（可编程逻辑控制器）在电梯控制系统中得到了广泛的应用。

本文将介绍基于PLC的电梯控制系统的原理、组成以及优势。

一、基本原理PLC是一种具有自动化控制能力的可编程电子设备，能够自动运行一系列预设的任务。

在电梯控制系统中，PLC通过接收传感器信号和操作按钮的指令，控制电梯的运行。

基本的原理是通过PLC的程序来判断电梯当前所处的状态，根据接收到的信号和指令，决定电梯的运行方向和停靠楼层。

二、系统组成基于PLC的电梯控制系统由以下几个主要组成部分构成：1. 电梯控制器：PLC作为电梯控制器的核心部件，负责接收和处理传感器信号、操作按钮指令以及其他外部信号，以确定电梯的运行状态和决策。

2. 传感器：包括电梯上下限位传感器、开关门传感器、超载传感器等，用于检测电梯位置、门的状态和乘客数量等信息，并将信号传送给PLC。

3. 电动机：驱动电梯升降的主要装置，由PLC控制其运行，以实现电梯的上升、下降和停靠。

4. 操作按钮：安装在电梯内外的按钮，通过与PLC的连接，向PLC发送乘客的目标楼层指令。

5. 人机界面：安装在电梯内的显示屏，用来显示当前楼层、故障信息等。

三、系统工作流程基于PLC的电梯控制系统的工作流程主要分为以下几个步骤：1. 初始化：当电梯系统启动时，PLC会进行系统初始化，并检测电梯位置和门的状态。

2. 接收指令：当乘客按下电梯内外的按钮时，PLC会接收到相应的指令，并进行处理。

3. 运行决策：根据当前电梯的状态和接收到的指令，PLC会判断电梯的运行方向和停靠楼层，并输出控制信号给电动机。

4. 电动机控制：PLC根据输出的控制信号，控制电动机的运行，使电梯按照乘客的要求上升、下降和停靠。

5. 运行监控：PLC会不断检测电梯的运行状态和传感器的反馈信号，如果发现异常情况，会及时采取相应的措施，确保电梯安全运行。
