(一)取水泵站工艺设计设计资料：某厂新建水源工程近期设计水量80000,要求远期发展到120000，采用固定是取水泵房用两条直径为800mm虹吸自流管从江中取水。
水源洪水位标高为26.14m（1%频率），枯水位标高8.29m(97%频率)。
净水站反应沉淀池前配水井的水面标高为33.14m。
虹吸自流管全长为85.5 m（其中在枯水位以上部分长55 m）。
泵站至净水站的输水干管全长为700m，见取水泵站枢纽布置图。
其中通过取水部分的计算已知在最不利情况下（即一条虹吸自流管检修，要求另一条虹吸自流管通过75%最大设计流量是），从取水头部到泵房吸水间的全部水头损失为1.2 m。
试进行泵站工艺设计。
设计要求：1.完成设计计算书一份，书写整齐并装订成册。
2.绘制泵房平面图、剖面图、立面图。
文字书写一律采用仿宋字，严格按制图标准作图。
一、设计流量Q和扬程H（1）考虑到输水干管漏损和净化厂本身用水，取水自用系数α=1.05 所以近期设计流量为 Q=1.05×80000/24=3500m3/h= 0.97222m3/s远期设计流量为 Q=1.05×120000/24=5250m3/h= 1.45833m3/s(2)设计扬程H①泵所需静扬程H ST通过取水部分的计算已知在最不利情况下（即一条自流管道检修，另一条自流管道通过75%的设计流量时），从取水头部到吸水间的全部水头损失为8.29m-7.09m=1.2m。
则吸水间中最高水面标高为26.14m-1.2m=24.94m，最低水面标高为8.29m-1.2m=7.09m.所以泵所需静扬程H ST 为：洪水位时，H ST=33.14-24.94=8.2m枯水位时，H ST=33.14-7.09=26.05m②输水干管中的水头损失∑h设采用两条DN800的铸铁管并联作为原水输水干管，当一条输水管检修，另一条输水管应通过75%的设计流量（按远期考虑），即Q=0.75×5250=3937.5m3/h=1.09375m3/s,查水力计算表5得管内流速v=1.45m/s, i=0.00302所以输水管路水头损失：=1.1×0.00302×700=2.3254m(式中1.1是包括局部损失而加大的系数)③泵站内管路中的水头损失∑h粗估2m，安全水头2m，则泵设计扬程为：枯水位时：H max=26.05+2.3254+2+2=32.3754m洪水位时：H min=8.2+2.3254+2+2=14.5254m二、初选泵和电机由近期和远期的设计流量以及泵的设计扬程选择合适的泵故近期选择1台800S32型泵（Q=4698～6462 m3/h, H=25.4～35m，轴功率N=556～575kW，转数n=730r/min,），1台工作，1台备用。
取水泵站工程设计方案一、前言水是生命之源，对于人类来说，水的重要性不言而喻。
然而，在许多地区，水资源的获取并不容易，因此需要采取一些措施来保证水资源的供应。
取水泵站就是为了解决这一问题而设计建造的设施之一。
本文将针对取水泵站工程设计方案进行详细阐述，以期为相关工程实施提供参考和指导。
二、设计需求分析1. 环境条件：取水泵站可能会建设在河流、湖泊、水库等水体附近，因此需要考虑相关环境条件对工程建设的影响，包括气候、地质、水文等因素。
2. 供水需求：根据周边的生活、农业和工业用水需求，确定取水泵站的供水能力和运行时间，并考虑未来的供水扩展规划。
3. 设备选型：根据供水需求和环境条件，选择合适的水泵、管道、阀门等设备，并确保其安全可靠、高效节能。
4. 运行维护：考虑取水泵站的运行维护便捷性和安全性，合理布局设备、通道和维修设施。
5. 泵站建筑：对泵站建筑的设计，要提供充足的防洪措施，并考虑建筑的美观性和可维护性。
三、取水泵站工程设计方案1. 基本构成取水泵站主要由进水口、泵房、出水口、输水管道等组成。
进水口的位置应尽可能选择在水体的最深处，以确保水的质量和供水量；泵房内设备包括水泵、输水管道和控制系统；出水口要设计成能够方便水流出。
2. 设备选型（1）水泵：根据供水需求和水源特点选择合适的水泵，如离心泵、深井泵等，并安装多台泵实现备用和联合运行，以确保供水的稳定性和可靠性。
（2）输水管道：根据水泵站的位置、供水需求和地形地貌等因素选择合适的输水管道，使用耐腐蚀、抗压力差的管材，并采用合理的布局和降噪措施。
（3）控制系统：采用先进的自动控制系统，实现水泵的自动启停、负荷调节和故障报警等功能，提高运行效率和安全性。
3. 运行维护（1）设备布置：泵房内设备应合理布置，留有足够的通道方便维护人员的操作。
同时，根据设备的特点和安全性要求，设置照明、通风、通道等设施。
（2）安全防护：设备和管道的安全防护措施应考虑到设备运行、维护时的安全性，设置警示标志、护栏和紧急停机装置等配套设施。
一、设计说明书<一>工程概述(一) 工程概括市因发展需要，原有的第一水厂已不能满足居民的用水要求，因此，规划设计日产水能力为9.5万m3的第二水厂，给水管线设计已经完成，现需设计该水厂取水泵房。
(二) 设计资料市新建第二水厂工程近期设计水量为85000m3/d，要求远期发展到95000m3/d，采用固定取水泵房用两条直径为800mm的自流管从江中取水。
水源洪水位标高为38.00m，枯水位标高为24.60m。
净水构筑物前配水井的水面标高为57.20m，自流取水管全长280m，泵站到净化场的输水干管全长1500m。
自用水系数α=1.05~1.1，取水头部到泵房吸水间的全部水头损失为10kPa，泵房底板高度取1~1.5m。
二、设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。
取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。
其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。
本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。
取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。
设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。
在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。
在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。
此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。

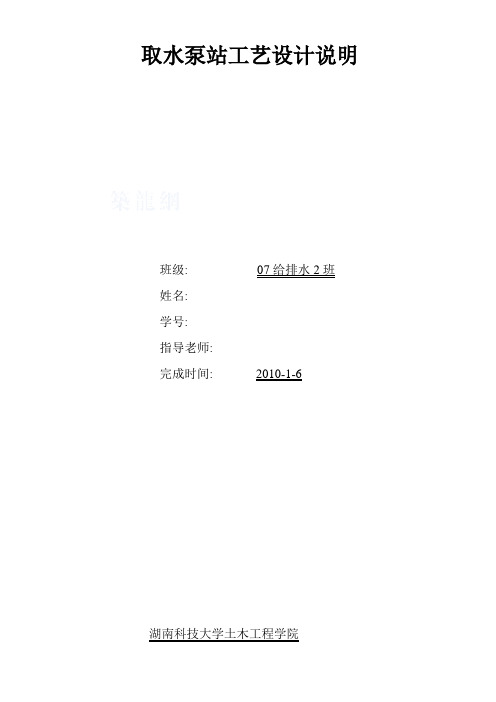

取水泵站工艺设计说明班级: 07给排水2班姓名:学号:指导老师:完成时间: 2010-1-6湖南科技大学土木工程学院目录一、设计流量的确定和设计扬程估算 (1)1.设计流量Q2.设计扬程H1)水泵所需静扬程Hst2)输水干管的水头损失∑h3)泵站内管路中的水头损失二、初选水泵和电机·························································································································三、机组基础尺寸的确定·················································································································四、吸水管路与压水管路计算·········································································································1.吸水管2.压水管五、机组与管道布置·························································································································六、吸水管路和压水管路中水头损失的计算·················································································1.吸水管路中水头损失∑h s2.压水管路水头损失∑hd七、水泵安装高度的确定和泵房简体高度计算·············································································八、附属设备的选择·························································································································1.计量设备2.引水设备3.排水设备4.通风设备5.起重设备九、泵房平面尺寸的确定·················································································································十、泵房建筑高度的确定·················································································································取水泵站设计任务书一、目的和要求1、加深理解和巩固《水泵和水泵站》所讲授的内容。
泵站设计说明一、 总述设计一供水能力为近期10万m 3/d,远期15万m 3/d 的泵房,原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以及决定采用固定式泵房吸水井抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为100m 。
水源洪水位标高为73.2m （1％频率）；枯水为标高655.5m （97％频率）；常年平均水位标高68.2m 。
净水厂混合井水面标高为100.2m ，取水泵房到净水厂管道1000m 。
二、 设计流量的确定考虑到输水干管漏损和净化场本身用水，取自用水系数α＝1.05，则近期设计流量为Q ＝1.05×100000/24＝4375m 3/h ＝1.215 m 3/s远期设计流量为Q’=1.05×150000/24=6562.5 m 3/h=1.8229 m 3/s三、 取水头部设计F o =21K K V Q •• K2=s b b +=104040+=0.8 ∴ F o =8.075.04.08229.1××=7.59m 2∴查设计手册得格栅的尺寸为B ×H=2160mm ×1960mm四、 自流管设计设计流量Q 1＝Q’/2=0.91145 m 3/s取经济流速v ＝1.0 m /s ，计算得D ＝1076mm查手册，采用两条DN1020×10钢管作为原水自流管，流速v ＝1.16 m /s ，1000i ＝1.45当一条自流管检修时，另一条管应通过75％设计流量，即：Q 2＝75％Q’＝1.3672 m 3/s ，查得：V=1.76 m /s,1000i=3.31取水头部到吸水间水头损失＝h 格栅＋h 入＋h 出＋h 沿=0.1+(0.75+0.95)×1.762/ 10+0.331=0.69m五、 水泵设计流量及扬程洪水位时 H st ＝100.2－73.2+0.69＝27.69m枯水位时H st ＝100.2－65.5+0.69＝35.39m输水干管中的水头损失∑h设采用两条DN1020×10钢管并联作为原水输水干管，当一条输水管检修时，另一条输水管应通过75％的设计流量，即Q ＝75％Q’=4921 m 3/h,查得V ＝1.76 m /s ，1000i ＝3.31。
设计供水水量Q=4000m3/d自由水系数 1.05设计规模Q=4200m3/d175m3/h一取水泵房计算1设计扬程取水泵房输水至净水厂时的水泵扬程H为H=H1+H2+h1+h2H1-水源最低水位与水泵基准面的几何高度mH2-水泵基准面与净水构筑物的几何高度mh1-吸水管路水头损失mh2-输水管路水头损失m富裕水头1~2m水源最低水位：4586.5m水泵基准面高度：4586.5m净水构筑物高度：4621.3mH1=0mH2=34.8m2吸水管路水头损失单管道流量Q=87.5m3/h吸水管径d200mm流速v=0.77m/s吸水管路长度L= 4.5m1000i 5.92沿程水头损失 h沿= 0.02664m局部水头损失最不利管段主要配件如下：配件数量局部阻力系数总系数流速（m/s）DN125-200异径管10.170.17 1.98DN200碟阀10.240.240.77DN200伸缩节10.210.210.77总和h1=h沿+h局=3压水管路水头损失单管道流量Q=87.5m3/h压水管总管径d300mm流速v=0.69m/s压水总管长度L=800m1000i 2.7压水管管径d200mm流速v=0.77m/s压水总管长度L=6m1000i 5.92沿程水头损失 h沿= 2.20m局部水头损失最不利管段主要配件如下：配件数量局部阻力系数总系数流速（m/s）DN125-200异径管10.170.17 1.98DN200碟阀20.240.480.77DN200伸缩节10.210.210.77总和H压=h沿+h局=h2=h吸+h压=取水头部水头富余水头故水泵总扬程H=H=H1+H2+h1+h2+富余水头=取2选泵本工程取水泵房选用3台（2用1备）单台水泵流量Q=87.5m3/h扬程H=42m效率η=0.6轴功率N=ρgQH/η=16.673611KW局部阻力(m)0.030.010.010.050.07m局部阻力(m)0.030.010.010.062.25m2.33m2.00m2m41.20m42.00m。
1、调蓄池概况调蓄池调蓄容积600m3，调蓄池平面内空尺寸为L×B=17.2m×11.2m，有效水深3.0m。
调蓄池有2个冲洗廊道，轴距宽度为6m。
调蓄池含一座提升泵站，泵站内设两组泵，一组泵为初雨水提升泵，压力管出水至一体化提升回用设施，另一组为冲洗水提升泵，压力管出水进入附近DN500市政污水管。
2、冲洗水提升泵2.1水泵流量计算设2台提升泵，1用1备。
调蓄池有2个冲洗门，每个冲洗储存室的水量为21m3，总水量为21×2=42m3，泵站集水池尺寸为4.6×2.0×0.95m=8.74m3（泵站尺寸计算详见后面内容），总水量为42+8.7=50.7m3，冲洗水泵流量确定为50m3/h，排空时间为1.0h。
将其中1台泵安装于集水坑中，集水坑尺寸为L×B×H=0.8×0.8×0.8m，用于检修时泵站排水，另一台水泵安装于泵站底，平常两台泵互为备用提升冲洗水。
单台水泵流量为50m3/h=0.014m3/s2.2水泵扬程计算：H=H ST（静扬程）+Σh（水头损失）+富裕水头h3（1）静扬程计算：水泵工作最低水位：为集水坑中水泵的停泵水位即泵站底标高286.25m，另一台水泵停泵水位为287.00m，水泵工作最高水位：冲洗完成后水位=冲洗水量/调蓄池表面积+调蓄池池底标高=50.7/(17.2×11.2)+286.25=0.26+286.25=286.51m（泵站集水池增加水量忽略不计）。
提升水管至市政污水检查井地面标高293.34m，井底标高291.76m，本次设计压力管出水口管顶标高为292.34m。
静扬程H ST=292.34-286.25=6.09m（2）水头损失计算：Σh=沿程损失h1+局部损失h2沿程损失h1：根据《室外排水设计规范（2016版）》，泵站出水管流速宜为0.8～2.5 m/s；暂选取出水管流速为1.5m/s。
水泵及水泵站课程设计任务书一、设计任务：设计一近期供水能力为50000m3/d，远期为80000 m3/d的取水泵站。
二、设计条件：水源枯水位4.51m(97%频率)水源洪水位标高为15m（1%频率）岸边地面标高9.60 m水厂混合水池水面标高30m。
水源至吸水井长150m，泵站到净水厂的输水干管全长1000m。
取水泵站工艺设计（一级泵站）1.设计流量的确定和设计扬程估算1）设计流量Q 自用水系数α=1.05Q近期＝50000×1.05=52500 m3/d=0.608 m3/sQ远期＝80000×1.05=84000 m3/d=0.972 m3/s2）设计扬程H 最不利情况下，一条检修，另一条75%的设计流量水泵所需静扬程H ST自流管设采用两条DN1000钢管并联局部水头增大系数=1.1查表得v=0.93 1000i=0.959 ， h=i×L=0.000959×150×1.1=0.16 m最高水位=15-0.16=14.84 m , 最低水位=4.51-0.16=4.35m洪水期H ST Min=30－14.84=15.16 m ,枯水期H ST Max=30－4.35=25.65 m 输水干管中的水头损失 h输水管设采用两条DN700钢管并联局部水头增大系数=1.1查表得v=1.9 1000i=6.13， h=i×L=0.00613×1000×1.1=6.74 m3) 泵站内管路中的水头损失h p估取h p=2.0 m4) 设计扬程安全水头（1～２取1.5）洪水位H Min=25.65+6.74+2.0+1.5=35.89 m枯水位H Max=15.16+6.74+2.0+1.5=25.40 m2．初选水泵和电机1）根据已知查手册制定方案方案水泵数量/型号转数流量扬程效率质量电机功率电机r/min m3/h m % kg kW 型号一、三台同时工作，一台同型号的备用三台350-S44A型1450864111613324136308084801105 160 Y315M2-4二、近期两台工作，一台备用，远期增加同型号水泵一台，三台工作，一台备用三台300-S32型14506127909003632288086.880709 75 Y315S-42）特性曲线： H ST/m=25.65mS/(h2·m-5 )=(6.74+2.0)/35002=7.1×10-7mH= H ST +S·Q2 = 25.65+7.1×10-7Q2Q 0.00 600 1200 1800 2400 2800 3200∑h 0.00 0.25 1.00 2.27 4.03 5.49 7.17H 25.65 25.90 26.65 27.92 29.68 31.14 32.82。
《泵与泵站》课程设计计算说明书28万人城镇取水送水泵站设计学院：环境科学与工程学院专业：给水排水工程班级：学号：学生姓名：指导教师：二○一二年十二月目录前言 (4)一设计任务 (4)二设计题目 (4)三设计依据 (4)四设计原始资料 (4)第一章取水泵站 (6)1.1设计流量的确定和设计扬程的估算 (6)1.2初选泵和电机 (7)1.3吸水管路的设计 (8)1.4压水管路的设计 (9)1.5机组与管道布置 (9)1.6吸水管和压水管中水头损失计算 (11)1.7泵安装高度确定和泵房筒体高度计算 (12)1.8附属设备的选择 (13)第二章送水泵站 (14)一设计思路 (14)2.1 选择水泵 (14)2.1.1 初选水泵 (14)2.1.2 确定电机 (16)2.2 水泵机组的基础计算 (17)2.3 水泵吸水管和压水管系统的设计 (19)2.3.1 管路布置 (19)2.3.2 管径计算 (19)2.3.3 管路附件选配 (19)2.4 布置机组和管道 (20)2.5 吸水井的设计 (20)2.6 吸水管路和压水管路中水头损失的计算 (20)2.7 各工艺标高的设计 (22)2.8 复核水泵和电机 (22)2.9 消防校核 (23)2.10 设备的选择 (23)2.10.1 引水设备 (23)2.10.2 计量设备 (24)2.10.3 起重设备 (24)2.10.4 泵房高度 (24)2.10.5 排水设备 (25)2.11 泵房的建筑高度和平面尺寸的确定 (25)第三章水塔的设计与校核 (26)3.1水塔高度的确定 (26)3.2 水塔转输校核 (26)第四章其他说明 (27)4.1主要参考资料 (27)前言一、设计任务根据任务书给定的资料，综合运用所学的专业知识，进行某城镇取水泵站与给水泵站相关设计。
二、设计题目28万人城镇取水送水泵站设计三、设计依据浙江省相关文件：“关于浙江省某城镇给水取水工程计划任务书的批复”同意该城镇建设给水取水泵站。
取水泵站工程设计方案水泵站是城市供水系统中不可或缺的重要设施，为保证居民日常生活和工业生产用水的正常供应，水泵站工程设计方案应当做到合理、安全和高效。
下面是一份具体的水泵站工程设计方案，其设计思路和要点如下：一、选址和布置1.选址：水泵站建设地点应远离居民区，以免噪音和震动对居民生活造成影响。
同时还要考虑就近取水，方便供水管网连接。
2.布置：水泵房和水泵设备应尽量靠近水源，方便取水。
水泵房内设有交流室、操作室和控制室，以便管理人员日常操作和监控设备。
二、水泵设备选择1.选用高效节能水泵，提高泵站的运行效率和降低能源消耗。
2.采用多台水泵并行运行，确保在任何情况下都能保证供水的连续性和稳定性。
三、供水管网设计1.独立供水管网和非独立供水管网两种设计方案都可以考虑。
独立供水管网适用于人口密集的城市区域，可以灵活控制供水量；非独立供水管网适用于人口稀少的农村地区，可以节约管道建设成本。
2.供水管网应采用合理的管径和施工方式，确保水流畅通，减小阻力和压力损失。
四、自动控制系统1.安装自动控制系统，实现水泵的智能化调节和运行，节约人力资源。
2.配备液位报警器和传感器，实时监测水位和水压，及时采取措施以保证水泵的正常运行。
五、安全和环保设计1.设计防污染措施，避免污水倒灌，确保供水水质的安全和清洁。
2.配置自动灭火系统和应急备用电源，以防止火灾和停电造成的损失。
3.设计噪音隔离措施，减小水泵运行时的噪音对周边居民的影响。
六、运维管理1.定期维护保养水泵设备，检查电机、轴承等关键部件的磨损情况，及时更换。
2.建立完善的运维管理制度，确保水泵站运行安全稳定。
综上所述，水泵站工程设计方案应综合考虑选址布置、水泵设备选择、供水管网设计、自动控制系统、安全环保设计和运维管理等诸多因素，以确保水泵站的正常运行和供水的可靠性。
取水泵站设计计算书一、流量确定考虑到输水管漏渗和净化站本身用水，取自用水系数α=1.5，则近期设计流量：Q=1.05×100000÷3600÷24=1.215 m³/s远期设计流量：Q=1.05×1.5×100000÷3600÷24=1.823 m³/s二、设计扬程（1）水泵扬程：H=HST+Σh式中HST 为水泵静扬程.Σh 包括压水管水头损失、吸水管路水头损失和泵站内部水头损失采用灵菱型式取水头部。
在最不利情况下的水头损失，即一条虹吸自流管检修时要求另一条自流管通过75%最大设计流量，取水头部到吸水间的全部水头损失为1 米，则吸水间最高水面标高为4.36-1=39.36 米，最低水位标高为32.26-1=31.26 米。
正常情况时，Q=1.215/2=0.608 m³/s,一般不会淤泥，所以设计最小静扬程：HST=42.50-39.36=3.14 m设计最大静扬程：HST=42.50-31.26=11.24 m（2）输水管中的水头损失∑h设采用两条φ900 铸铁管，由徽城给水工程总平面图可知，泵站到净水输水管干线全长1000m ，当一条输水管检修时，另一条输水管应通过75% 设计流量，即：Q=0.75×1.823=1.367 m³ /s，查水力计算表得管内流速v=2.16 m/s, 1000i=5.7m ,所以∑h=1.1×5.7×1000/1000=6.27m （式中1.1 系包括局部水头损失而加大的系数）。
（3）泵站内管路中的水头损失hp其值粗估为2 m（4）安全工作水头hp其值粗估为2 m综上可知，则水泵的扬程为: 设计高水位时：Hmax=11.24+1+6.27+2+2=21.51 m设计低水位时：Hmin=3.14+1+6.27+2+2=13.41 m三、机组选型及方案比较：水泵选型有以下二种方案:方案一: 一台 20sh-19 型水泵(Q=450~650 l/s,H=15~27m, N=148~137KW),近期4 台，3 台工作，一台备用，远期增加一台，4 台工作，一台备用。
方案二:先用二台 20sh-19Α型水泵(Q=360~560 l/s,H= 14~23m,N=108Kw) ,近期 5台，4 台工作，一台备用，远期增加一台，5 台工作，一台备用。
根据选泵原则，比较结果，采用第一种方案.其优点是：(a) 占地少，更经济合理。
第一种方案用了二台水泵，而第二种方案采用五台泵,增大了建筑面积。
第二种方案较第一种方案,节省占地 60%。
(b) 效率高，能在高效区工作，电动机效率高。
(c) 根据水泵并联的特点,并联的台数越多效果越差。
(d) 型号整齐，互为备用。
从泵站运行与维修的角度上看，水型号越少越便于管理.综合上述因素，本设计采用第一方案。
即近期两台 20sh-19 型水泵, 三台工作，一台备用。
远期增加一台 20sh-19 型水泵参加工作。
根据20sh-28 型水泵的要求选用武汉水泵厂生产的 JR—126—6 型电机。
四、机组基础尺寸的确定（1）查《给水排水设计手册》的水泵与电机样本，计算出20sh-19 型水泵的机组基础平面尺寸为3100×1400 mm，从而机组的总重量为：W=Wp+Wm=(1950+1350)×9.8=34104 N，基础深度H 可按下式进行计算：3.0 ⨯ WH =B ⨯ L ⨯ γ式中L=基础长度，L=3.10 mB=基础宽度，B=1.40mγ=基础所用材料的容重，对于混凝土基础，γ=23520 N/m³所以H= （3.0×34104）÷（3.1×1.4×23520）=1.00 m基础实际深度连同泵房的地板在内，应为2.10 m。
（2）确定泵房的结构形式及内部布置由地质柱状图看出，0~2 m 深为沙粘土，以下为页岩，地质状况良好。
而地下水位正常状态与河面水位标高相差不大，采用半地下式泵房。
从长远的角度考虑，兼顾便于管理和维修，预设三台机组基础，呈横向排列。
每台水泵有单独的吸水管和压水管，引出泵房后两两连起来。
水泵出水管上设有液控蝶阀。
闸阀切换井设在泵房外面，两条DN800×8 的输水干管用闸阀连接起来，每条输水管上各设切换用的闸阀一个。
泵房土建要求、内部布置、有关配件详见<<泵房设计图>>。
（3）进出口构筑物的设计与布置包括吸水井、进水喇叭口和阀门井的设计等等。
详见《枢纽平面布置图》及《吸水井及取水头部设计图》。
五、吸水管路和压水管路的确定每台水泵的吸水管和压水管，其通过的流量按近期供水时段任一台水泵在高效工作段所通过的流量计算（单泵工作的流量大于双泵并联工作中任意一台水泵的流量）。
（１）吸水管采用铸铁管，则 v=1.18 m/s，1000i=2.39， DN=700mm .（２）压水管采用铸铁管，则 v=1.61 m/s，1000i=5.39, DN=600mm .六、吸水管路和压水管路中水头损失的计算取一条最不利的线路，从吸水口到切换管井中闸阀门止为计算线路图。
（１）吸水管路中水头损失Σhs =Σhfs+ΣhlsΣhfs= Li×is =1.45×2.39/1000=0.00347 mΣhls= (ζ1+ζ2+ζ3) ×(V2²/2g) +ζ4 ×(V1²/2g)式中ζ1————吸水管进口阻力系数，ζ1=0.1ζ2————Φ600 钢制45°弯头，ζ2 =0.51ζ3————Φ600 铸铁闸阀吸水管进口局部阻力系数，按开启度a/d=1/8考虑，ζ3=0.15。
ζ4————偏心渐缩管Φ600×400，ζ4 =0.20则Σhls= (0.1+0.51+0.15)×1.18²/2g+0.2×2.66²/2g=0126 m故Σhs =Σhfs+Σhls= 0.00347+0.126=0.129m（１）管路水头损失ΣhdΣhd =Σhfd+ΣhldΣhfd=（ζ2+ζ3+ζ4+ζ5+ζ6）i1+ζ6 i2Σhfd =[(12.0+5.0+1.60+0.66) ×5.39+5.0×5.39]/1000=0.131mΣhld=ξ5V*V/2g+(ξ3+2ξ6+ξ7)V*V/2g+(3ξ8+ξ9)V*V/2g其中：ξ5———ф400×600 渐被关管，ξ5=0.26；ξ3———ф600 铸铁闸阀，ξ3=0.15 ；ξ7———ф700 铸铁90°弯头，ξ7=0.68 ；ξ6———ф700 钢制90°弯头，ξ6=1.02 ；ξ8———ф500×600 三立角，ξ8=3.0 ；ξ9———ф600 铸铁闸阀，ξ9=0.15 ；则Σhld=[0.26×4.93×4.93+（0.15+2×1.02+0.68）×1.61×1.61+（3×3.0+0.15）×1.61×1.61]/2×9.8=1.912mΣhd =0.131+1.912=2.043m从水泵吸水口到切换井间的全部水头损失为：Σh=Σhd +Σhs=2.043+0.129=2.172 m因此水泵的实际扬程为；枯水位时：H =11.24+6.27+2.170+2.0=21.68 m洪水位时：H=3.14+6.27+2.172+2.0=13.58 m可见：初选的水泵机组符合要求。
七、水泵安装高度的确定和泵房高度的计算该泵房为半地下式，水泵的安装使得泵轴低于吸水井的最低液面，因而水泵为自灌式工作，所以水泵的安装高度小于其允许吸上真空高度，无须计算。
已知吸水间最低动水位标高为31.26m，为了保证吸水管的正常吸水，取吸水管的中心标高为28.00m。
吸水管上缘的淹没深度为21.6，取吸水管下缘距吸水间底版0.70m，则吸水间地板标高为28.80-D/2-0.70=27.70，洪水位标高为40.36m.取操作平台标高为40.36+1.00=41.36m（其中1.5m 应考虑风的影响增加的安全值）故泵房的高度为H=41.36-27.70=13.66m八、附属设备的选择1 起重设备最大起重量为20-sh-19 型水泵的重量Wm=1950Kg，最大起吊高度为13.66 m。
选用电动单梁悬挂起重机（定制，其重量3T，单梁跨度7.5 m，CD1-20 电动葫芦，起吊高度24 m）。
2 引水设备水泵系自灌式工作，不需引水设备。
3排水设备因泵房略深，设计采用电动水泵排水，并配置水位感应启动装置。
沿泵房内壁设排水沟将水汇集到集水坑内，然后用泵抽出去。
取水泵房的排水量一般按20～40 m³/h 考虑，排水泵的总扬程在30m 以内，可选用2BA-6A 型离心泵（Q=10～30 m³/h,H=28.5～20 m,N=25.5 kw,n=2900r/min）两台，一台工作，一台备用，配套电机为J02-32-2。
4 通风设备根据主导风向，夏季为东南风，冬季为东北风。
泵房属于半地下式，通风情况良好，设计上尽可能地采用自然通风。
考虑到夏季温度较高（39°C），兼顾风机进行换气通风。
选用4 台T30-5 型轴流风机（叶轮半径500 mm,转速1410 r/min,叶片角度35°，风量8550 m³/h，风压136.4 pa，配套电机JQ2-12，N=0.8 k w）。
5 计量设备在清水池与吸水井之间的管路上安装电磁流量计统一计量，型号为LD-600B。
九、泵房建筑高度的确定泵房的高度为14.785 m，根据起重设备及起吊高度、通风的要求，地面以上高度为6 m，吊车梁的底板到楼板的距离为3.9 m。
十、泵房平面尺寸的确定根据水泵机组、吸水与压水管路的布置条件以及排水泵机组等附属设备的设置情况，从给水排水设计手册中查出有关设备和管道配件的尺寸，通过计算，得出相关的数据，详见《泵房水泵基础布置图》。
十一、水泵工况特征曲线的绘制（只考虑清水池低水位的情况）静扬程按30.1 m 计。
a)吸水管路和压水管路阻耗系数S1 的确定以在单泵供水时的流量，即（22～6 时）供水时段考虑。
该时段对于单条吸水管路和压水管路来说，其能量损失最大。
十二、附属设备的选择（1）起重设备最大起重量为JS-117-6 型电机的重量Wm=1887 Kg，最大起吊高度为12.14+2=14.14 m。
