管道穿墙套管规范

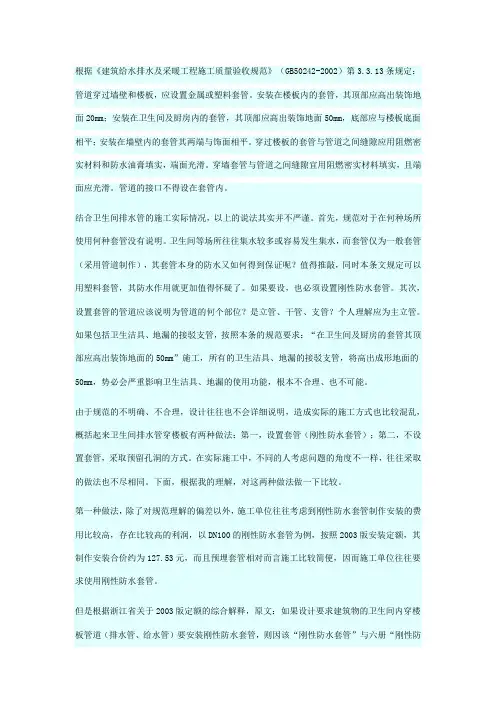

根据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第3.3.13条规定：管道穿过墙壁和楼板，应设置金属或塑料套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

结合卫生间排水管的施工实际情况，以上的说法其实并不严谨。

首先，规范对于在何种场所使用何种套管没有说明。

卫生间等场所往往集水较多或容易发生集水，而套管仅为一般套管（采用管道制作），其套管本身的防水又如何得到保证呢？值得推敲，同时本条文规定可以用塑料套管，其防水作用就更加值得怀疑了。

如果要设，也必须设置刚性防水套管。

其次，设置套管的管道应该说明为管道的何个部位？是立管、干管、支管？个人理解应为主立管。

如果包括卫生洁具、地漏的接驳支管，按照本条的规范要求：“在卫生间及厨房的套管其顶部应高出装饰地面的50mm”施工，所有的卫生洁具、地漏的接驳支管，将高出成形地面的50mm，势必会严重影响卫生洁具、地漏的使用功能，根本不合理、也不可能。

由于规范的不明确、不合理，设计往往也不会详细说明，造成实际的施工方式也比较混乱，概括起来卫生间排水管穿楼板有两种做法：第一，设置套管（刚性防水套管）；第二，不设置套管，采取预留孔洞的方式。

在实际施工中，不同的人考虑问题的角度不一样，往往采取的做法也不尽相同。

下面，根据我的理解，对这两种做法做一下比较。

第一种做法，除了对规范理解的偏差以外，施工单位往往考虑到刚性防水套管制作安装的费用比较高，存在比较高的利润，以DN100的刚性防水套管为例，按照2003版安装定额，其制作安装合价约为127.53元，而且预埋套管相对而言施工比较简便，因而施工单位往往要求使用刚性防水套管。

给排水穿墙套管规范排水穿墙套管规范是用于指导和规范建筑工程中排水系统穿墙安装的文件，下面是一个1000字的排水穿墙套管规范的示例：排水穿墙套管规范1. 引言排水穿墙套管是用于将排水管道穿过建筑物的墙体，有效地引导和排除建筑物内的废水和雨水。

为了确保排水系统的正常运行和安全性，特制定本规范。

本规范适用于住宅、商业建筑和公共设施的排水穿墙套管的设计和施工。

2. 材料选择2.1 套管材料应选用耐腐蚀、耐压、耐磨损的材质，如铸铁、钢、PVC等。

2.2 套管内径要与管道外径适配，确保管道安装稳固。

3. 设计要求3.1 套管的数量和尺寸应根据实际需要进行合理设计，确保排水系统的顺畅运行。

3.2 套管应考虑到未来可能的扩展和维修需求。

3.3 套管与墙面之间应留有适当的间隙，方便施工和维护。

4. 施工要求4.1 在施工前，应按设计要求进行套管的位置标记。

4.2 在进行穿墙前，要先对墙体进行打孔处理，确保套管的通畅。

4.3 套管的施工过程中要保持水平和垂直，避免出现倾斜或扭曲。

4.4 套管顶部应设置防水措施，防止水从套管进入墙体。

4.5 完成穿墙后，应进行套管和墙面的密封处理，确保防水性能。

4.6 完工后，要对套管进行检查和测试，确保排水系统正常运行。

5. 维护保养5.1 定期检查套管的连接情况，确保密封性能良好。

5.2 如果发现套管出现渗漏或损坏，应及时进行修复或更换。

5.3 定期清洁套管内部，避免积累杂物和堵塞情况的发生。

6. 安全措施6.1 在施工过程中，要严格遵守安全操作规程，确保施工人员的人身安全。

6.2 避免套管施工过程中对周围设施和物品的损坏。

7. 总结排水穿墙套管规范的制定是为了确保排水系统的稳定运行和安全性。

施工人员应按照规范的要求进行设计和施工，同时定期进行维护和保养。

通过遵循规范，可以有效防止排水系统的故障和事故的发生，保障建筑物的安全和舒适性。

规范设置穿墙套管篇一:套管的安装要求一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。

穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。

二、塑料排水管一般是不加套管的，原因如下:1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的;2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。

三、其余系统的管道系统应该加套管，此部分均为有压管。

1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用;2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。

3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。

四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。

五、阻火圈我的理解是超过6层的高层必须要逐层设置。

1六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。

套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。

2、便于施工。

如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。

给排水工程管道穿墙、楼板连接的规范要求1. 引言本文件旨在为给排水工程管道穿墙、楼板连接提供规范要求，以确保施工质量、安全性和持久性。

2. 穿墙连接要求2.1 弯头- 穿墙连接处的弯头应选择适合管道直径和材质的合适尺寸。

- 确保弯头与管道之间的密封可靠，防止漏水。

2.2 管道套管- 管道穿过墙体时，应安装套管进行保护，并确保套管与墙体之间的密封性。

- 套管材料应符合相关的建筑规范要求，具有足够的耐久性和防水功能。

2.3 密封材料- 穿墙连接处应使用合适的密封材料，如橡胶垫、硅胶等，确保密封性能可靠。

- 密封材料应耐久性好，能够承受压力和温度的变化。

3. 楼板连接要求3.1 排水管道连接- 楼板上的排水管道连接应牢固可靠，确保排水畅通。

- 排水管道连接处应采用可靠的密封材料，如橡胶垫、密封胶等，以防止漏水和异味。

3.2 高层楼板连接- 高层楼板上的给水管道连接必须牢固，以确保供水稳定。

- 给水管道连接处应采用合适的管件和密封材料，确保连接牢固，并且无渗漏。

4. 施工质量控制4.1 施工过程监管- 施工过程中应有专人监管穿墙、楼板连接的施工质量。

- 对每一处连接进行必要的检查和验收，确保连接质量符合规范要求。

4.2 施工记录和报告- 每一处穿墙、楼板连接的施工情况应有详细的记录和报告。

- 记录和报告中应包括施工时间、施工人员、使用材料等信息，便于后期检查和维护。

5. 安全注意事项5.1 施工安全- 施工人员在进行穿墙、楼板连接施工时，应遵守相关的安全操作规程，确保施工过程安全无事故发生。

- 施工现场应设置警示标志，提醒他人注意施工区域的安全。

5.2 使用安全- 完成给排水管道穿墙、楼板连接后，应进行必要的水压和漏水测试，确保连接质量和安全性。

- 确保用户使用过程中无漏水现象，并提供必要的维护和使用说明。

6. 结论通过遵守本文档中的规范要求，可确保给排水工程管道穿墙、楼板连接的施工质量、安全性和持久性。

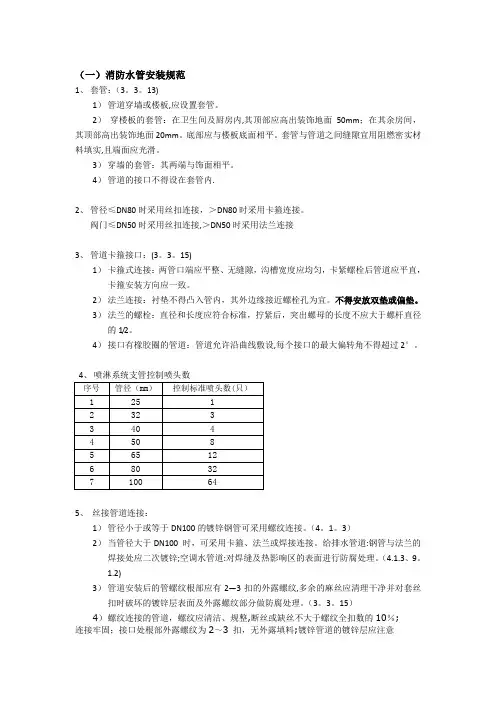

（一）消防水管安装规范1、套管：（3。

3。

13)1）管道穿墙或楼板,应设置套管。

2）穿楼板的套管：在卫生间及厨房内,其顶部应高出装饰地面50mm；在其余房间，其顶部高出装饰地面20mm。

底部应与楼板底面相平。

套管与管道之间缝隙宜用阻燃密实材料填实,且端面应光滑。

3）穿墙的套管：其两端与饰面相平。

4）管道的接口不得设在套管内.2、管径≤DN80时采用丝扣连接，＞DN80时采用卡箍连接。

阀门≤DN50时采用丝扣连接,＞DN50时采用法兰连接3、管道卡箍接口：(3。

3。

15)1）卡箍式连接：两管口端应平整、无缝隙，沟槽宽度应均匀，卡紧螺栓后管道应平直，卡箍安装方向应一致。

2）法兰连接：衬垫不得凸入管内，其外边缘接近螺栓孔为宜。

不得安放双垫或偏垫。

3）法兰的螺栓：直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2。

4）接口有橡胶圈的管道：管道允许沿曲线敷设,每个接口的最大偏转角不得超过2°。

5、丝接管道连接：1）管径小于或等于DN100的镀锌钢管可采用螺纹连接。

（4。

1。

3）2）当管径大于DN100 时，可采用卡箍、法兰或焊接连接。

给排水管道:钢管与法兰的焊接处应二次镀锌;空调水管道:对焊缝及热影响区的表面进行防腐处理。

（4.1.3、9。

1.2)3）管道安装后的管螺纹根部应有2—3扣的外露螺纹,多余的麻丝应清理干净并对套丝扣时破坏的镀锌层表面及外露螺纹部分做防腐处理。

（3。

3。

15）4）螺纹连接的管道，螺纹应清洁、规整,断丝或缺丝不大于螺纹全扣数的10％;连接牢固；接口处根部外露螺纹为2～3 扣，无外露填料;镀锌管道的镀锌层应注意保护，对局部的破损处,应做防腐处理。

6、管道穿过防火墙：采用不燃烧材料将其空隙填实.穿防火墙管道的保温材料，采用不燃烧材料.（二）支吊架安装1、管道的支、吊架安装: （国标P13：3.3.7)（1）固定支架的位置应正确，埋设应平整牢固。

（2）固定支架与管道接触应紧密，固定应牢靠。

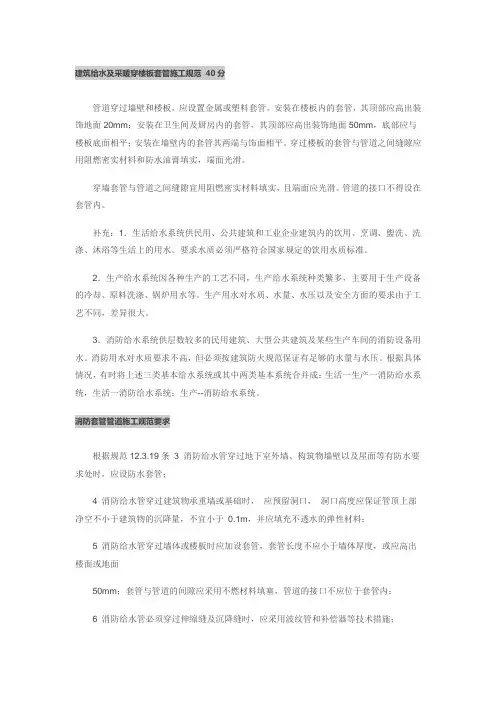

建筑给水及采暖穿楼板套管施工规范40分管道穿过墙壁和楼板，应设置金属或塑料套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

补充：1．生活给水系统供民用、公共建筑和工业企业建筑内的饮用、烹调、盥洗、洗涤、沐浴等生活上的用水。

要求水质必须严格符合国家规定的饮用水质标准。

2．生产给水系统因各种生产的工艺不同，生产给水系统种类繁多，主要用于生产设备的冷却、原料洗涤、锅炉用水等。

生产用水对水质、水量、水压以及安全方面的要求由于工艺不同，差异很大。

3．消防给水系统供层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水。

消防用水对水质要求不高，但必须按建筑防火规范保证有足够的水量与水压。

根据具体情况，有时将上述三类基本给水系统或其中两类基本系统合并成：生活一生产一消防给水系统，生活一消防给水系统；生产--消防给水系统。

消防套管管道施工规范要求根据规范12.3.19条3 消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管；4 消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料；5 消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内；6 消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施；7 消防给水管可能发生冰冻时，应采取防冻技术措施；8 通过及敷设在有腐蚀性气体的房间内时，管外壁应刷防腐漆或缠绕防腐材料。

给排水穿墙套管规范排水穿墙套管是指在建筑物的墙体内、外穿设有排水管道的套管，是建筑物排水系统中重要的组成部分。

为了确保排水穿墙套管的质量和安全性，有关部门制定了一系列的规范。

下面是关于排水穿墙套管规范的内容，全文共1000字。

一、套管选材规范1. 套管应采用耐腐蚀、耐磨损、耐压、耐高温的材料，如PVC、HDPE等。

2. 套管的内径应符合排水管道的要求，外径应适应墙体预留孔（一般为10-20mm大于内径）。

二、套管施工规范1. 套管应穿墙，并保持水平或垂直，不允许倾斜安装。

2. 套管两端应精确对齐，连接处应平整、无毛刺，密封严密。

3. 套管穿过墙体时，应在孔口及周边设置密封材料，如橡胶密封圈。

4. 套管与排水管道的连接应采用专用接头，确保连接牢固，不易松动。

三、套管防水规范1. 套管在穿墙时，应设置防水层，防止墙体渗水。

2. 套管在穿过防水层的位置，应将防水层打破，并做好补强、密封处理。

四、套管的外保护规范1. 套管在穿过墙体后，应设置保护套管，防止外力损坏。

2. 套管保护层应具有防腐、耐压、耐磨的性能。

3. 套管保护层的材质可以选择钢管、碳钢套管等。

五、套管检测规范1. 施工完毕后，应进行套管的检测，包括穿墙位置及连接处是否符合规范要求。

2. 对套管进行检测时，应采用水压试验，确保套管的密封性能。

3. 检测合格后，应做好记录，便于后续维护和管理。

六、套管维护规范1. 套管及连接处应定期检查，发现问题及时修补或更换。

2. 套管应注意防止阳光直射、酸碱腐蚀、机械损坏等。

3. 套管使用寿命到期或出现严重老化、损坏时，应及时更换。

综上所述，排水穿墙套管的规范涉及到材料的选用、施工要求、防水措施、外保护、检测和维护等方面。

遵循规范的要求可以确保套管的质量和安全性，进一步提高排水系统的运行效率。

建筑施工单位和相关部门在使用和管理排水穿墙套管时，应严格按照规范进行操作，保证每一个环节的合理和到位。

35kv穿墙套管安装标准
1.安装35kv穿墙套管的孔径应比嵌入部分大5mm以上，混凝土安装板的最大厚度不得超过50mm。

2.额定电流在1500A及以上的穿墙套管直接固定在钢板上时，套管周围不应形成闭合磁路。

3.穿墙套管垂直安装时，法兰应向上，水平安装时，法兰应在外。

4.安装前应完成图纸深化，确定套管的具体位置，然后进行定位安装，并复核矫正。

混凝土浇筑时再进行检查，避免歪斜。

5.刚性穿墙防水套管是钢管外加翼环，装于墙内，用于一般管道穿墙，利于墙体的防水。

而柔性穿墙防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路。

6.套管接地端子及不用的电压抽取端子应可靠接地。

7.充油套管水平安装时，其储油柜及取油样管路应无渗漏，油位指示清晰，注油和取样阀位置应装设于巡回监视侧，注入套管内的油必须合格。

8.套管内填充石棉水泥至突出套管上沿并向外坡，套管应采用素砼包裹，表面收光。

9.套内卫生间排水管及通气管设橡胶止水胶圈，管根部位用素砼墩包裹，墩高100mm，管外壁距离素砼墩边缘不小于50mm，砼墩防水做法按土建要求执行；管根与混凝土之间留凹槽，槽深10mm、宽20mm，凹槽内嵌填密封膏。

10.穿墙套管中心距离，一般规定35kV为60cm；10kV为45cm。

如用于潮湿环境，应适当增大距离。

进、出线双回路的穿墙套管为避免干扰，最小距离应相距2m以上。

以上是35kv穿墙套管的安装标准供您参考。

具体的施工要求和操作规范可能会因施工环境和设备不同有所差异，请在专业人员指导下操作。

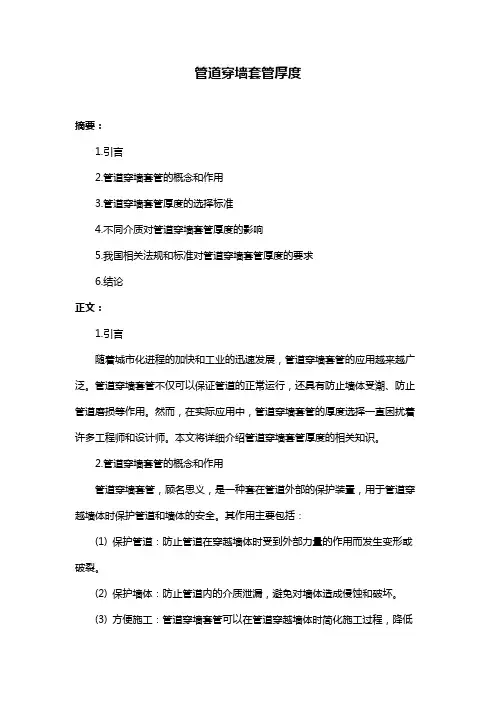

管道穿墙套管厚度摘要：1.引言2.管道穿墙套管的概念和作用3.管道穿墙套管厚度的选择标准4.不同介质对管道穿墙套管厚度的影响5.我国相关法规和标准对管道穿墙套管厚度的要求6.结论正文：1.引言随着城市化进程的加快和工业的迅速发展，管道穿墙套管的应用越来越广泛。

管道穿墙套管不仅可以保证管道的正常运行，还具有防止墙体受潮、防止管道磨损等作用。

然而，在实际应用中，管道穿墙套管的厚度选择一直困扰着许多工程师和设计师。

本文将详细介绍管道穿墙套管厚度的相关知识。

2.管道穿墙套管的概念和作用管道穿墙套管，顾名思义，是一种套在管道外部的保护装置，用于管道穿越墙体时保护管道和墙体的安全。

其作用主要包括：(1) 保护管道：防止管道在穿越墙体时受到外部力量的作用而发生变形或破裂。

(2) 保护墙体：防止管道内的介质泄漏，避免对墙体造成侵蚀和破坏。

(3) 方便施工：管道穿墙套管可以在管道穿越墙体时简化施工过程，降低施工难度。

3.管道穿墙套管厚度的选择标准管道穿墙套管厚度的选择主要根据以下几个因素来确定：(1) 管道介质的性质：不同介质的压力、温度等参数对管道穿墙套管的厚度要求不同。

一般来说，介质压力越高，温度越高，对管道穿墙套管的厚度要求越大。

(2) 墙体的性质：墙体的材质、厚度等因素会影响管道穿墙套管的厚度选择。

一般来说，墙体越厚，管道穿墙套管的厚度要求越大。

(3) 设计规范：我国相关设计规范对管道穿墙套管的厚度有一定的要求。

在选择厚度时，应结合设计规范进行考虑。

4.不同介质对管道穿墙套管厚度的影响(1) 气体：气体介质的管道穿墙套管厚度相对较小，一般根据气体压力和温度的变化进行调整。

(2) 液体：液体介质的管道穿墙套管厚度较大，需要考虑液体介质的压力、粘度等因素。

(3) 固体：固体介质的管道穿墙套管厚度最大，因为固体介质对管道和墙体的磨损风险较大。

5.我国相关法规和标准对管道穿墙套管厚度的要求我国《建筑给排水及供暖通风设计规范》等相关法规和标准对管道穿墙套管的厚度有一定的要求。

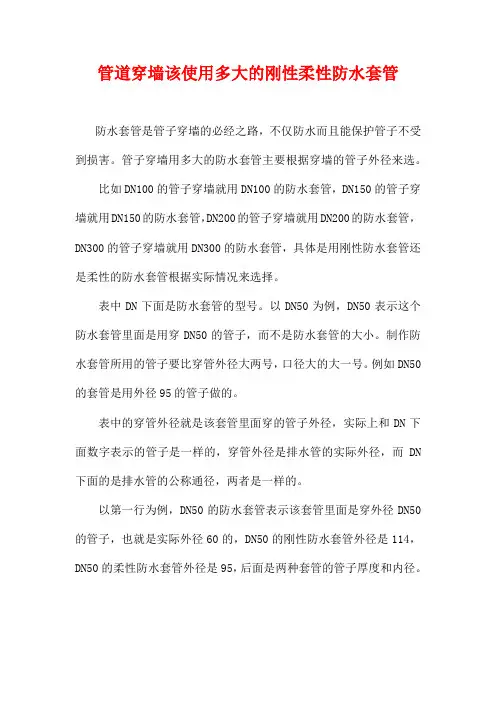

管道穿墙该使用多大的刚性柔性防水套管
防水套管是管子穿墙的必经之路，不仅防水而且能保护管子不受到损害。

管子穿墙用多大的防水套管主要根据穿墙的管子外径来选。

比如DN100的管子穿墙就用DN100的防水套管，DN150的管子穿墙就用DN150的防水套管，DN200的管子穿墙就用DN200的防水套管，DN300的管子穿墙就用DN300的防水套管，具体是用刚性防水套管还是柔性的防水套管根据实际情况来选择。

表中DN下面是防水套管的型号。

以DN50为例，DN50表示这个防水套管里面是用穿DN50的管子，而不是防水套管的大小。

制作防水套管所用的管子要比穿管外径大两号，口径大的大一号。

例如DN50的套管是用外径95的管子做的。

表中的穿管外径就是该套管里面穿的管子外径，实际上和DN下面数字表示的管子是一样的，穿管外径是排水管的实际外径，而DN 下面的是排水管的公称通径，两者是一样的。

以第一行为例，DN50的防水套管表示该套管里面是穿外径DN50的管子，也就是实际外径60的，DN50的刚性防水套管外径是114，DN50的柔性防水套管外径是95，后面是两种套管的管子厚度和内径。

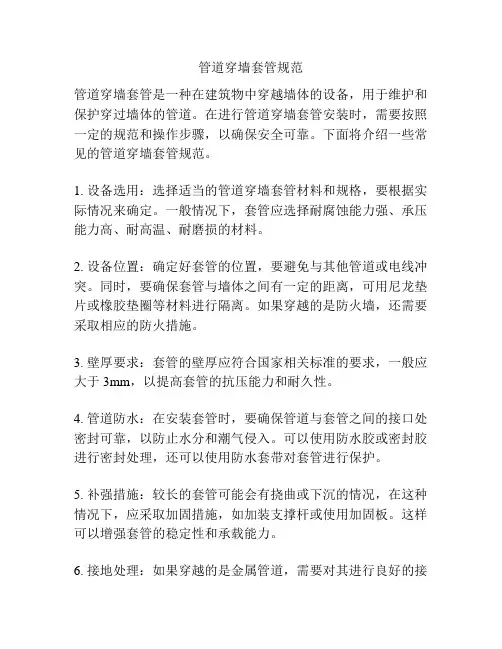

管道穿墙套管规范管道穿墙套管是一种在建筑物中穿越墙体的设备，用于维护和保护穿过墙体的管道。

在进行管道穿墙套管安装时，需要按照一定的规范和操作步骤，以确保安全可靠。

下面将介绍一些常见的管道穿墙套管规范。

1. 设备选用：选择适当的管道穿墙套管材料和规格，要根据实际情况来确定。

一般情况下，套管应选择耐腐蚀能力强、承压能力高、耐高温、耐磨损的材料。

2. 设备位置：确定好套管的位置，要避免与其他管道或电线冲突。

同时，要确保套管与墙体之间有一定的距离，可用尼龙垫片或橡胶垫圈等材料进行隔离。

如果穿越的是防火墙，还需要采取相应的防火措施。

3. 壁厚要求：套管的壁厚应符合国家相关标准的要求，一般应大于3mm，以提高套管的抗压能力和耐久性。

4. 管道防水：在安装套管时，要确保管道与套管之间的接口处密封可靠，以防止水分和潮气侵入。

可以使用防水胶或密封胶进行密封处理，还可以使用防水套带对套管进行保护。

5. 补强措施：较长的套管可能会有挠曲或下沉的情况，在这种情况下，应采取加固措施，如加装支撑杆或使用加固板。

这样可以增强套管的稳定性和承载能力。

6. 接地处理：如果穿越的是金属管道，需要对其进行良好的接地处理，以确保电气安全。

接地应符合相关标准和规范的要求。

7. 工艺施工：在安装套管时，要保证施工质量，不得存在使用过长、歪斜、堵塞等现象。

还要注意施工过程中的颠簸和碰撞，避免对套管造成损坏。

8. 后续维护：安装完套管后，要定期进行检查和维护。

如有发现套管有破损、老化等情况，应及时更换或维修，以确保套管的正常使用。

综上所述，对于管道穿墙套管的安装，需要严格按照规范进行操作。

选用合适的材料和规格，确定合理的位置，进行防水和补强处理，合理接地，保证工艺施工质量，定期维护等，都是确保套管安全可靠的重要环节。

同时，还需要遵守相关法律法规和标准，确保施工过程符合要求，保护人身安全和财产安全。

管道穿墙套管厚度摘要：1.管道穿墙套管的概念与作用2.管道穿墙套管的厚度选择标准3.影响管道穿墙套管厚度的因素4.我国相关规定及标准5.管道穿墙套管厚度选择的重要性正文：管道穿墙套管，顾名思义，是一种用于穿越墙体的管道保护设施。

它的主要作用是在保证管道正常运行的同时，减少管道因外部因素（如土壤、水、压力等）对管道造成的损伤。

因此，管道穿墙套管的厚度对于保证管道安全和稳定运行至关重要。

1.管道穿墙套管的概念与作用管道穿墙套管通常由金属或塑料材料制成，具有一定的强度和刚度。

它可以有效地保护管道免受外部力的影响，同时也可以在一定程度上防止管道因温度变化、振动等原因产生的应力变形。

2.管道穿墙套管的厚度选择标准管道穿墙套管的厚度选择主要依据以下几个方面：（1）管道材料：不同材料的管道具有不同的强度和刚度，因此在选择穿墙套管厚度时需要考虑管道材料的影响。

（2）管道直径：一般情况下，管道直径越大，所需的穿墙套管厚度就越大。

（3）穿越墙体的类型：不同类型的墙体（如混凝土墙、砖墙等）对穿墙套管的厚度要求不同。

（4）外部环境因素：如土壤压力、地下水位、温度等，这些因素会影响到穿墙套管的厚度选择。

3.影响管道穿墙套管厚度的因素除了上述提到的因素外，还有一些其他因素会影响管道穿墙套管的厚度选择，如：（1）管道敷设方式：如直埋、架空等。

（2）管道工程设计使用年限。

（3）施工条件：如施工技术水平、施工材料等。

4.我国相关规定及标准我国对于管道穿墙套管的厚度有明确的规定和标准。

例如，《城市燃气管道设计规范》中就明确规定了不同类型燃气管道的穿墙套管厚度要求。

在实际工程中，设计人员需要结合实际情况，参照相关标准和规定，合理选择管道穿墙套管的厚度。

5.管道穿墙套管厚度选择的重要性管道穿墙套管厚度选择直接关系到管道的安全运行。

如果厚度选择过大，会导致材料浪费、增加工程成本；如果厚度选择过小，则可能导致管道受到损伤，甚至发生事故。

管道穿墙套管规格要求标准
管道穿墙套管规格和要求通常受到行业标准和建筑规范的约束。

以下是一些涉及到管道穿墙套管的规格要求标准：
1. 国家标准（GB）：在中国，国家标准化管理委员会（SAC）可能发布了一些与管道穿墙套管相关的标准。

这些标准可能包括规格、安装要求和质量控制等方面的内容。

2. 行业标准：某些行业可能有特定的标准，这些标准可能由行业协会或组织发布。

例如，建筑行业可能有关于管道穿墙套管的标准。

3. 国际标准（ISO）：国际标准组织（ISO）可能发布了一些与管道穿墙套管相关的标准，这些标准可能在全球范围内适用。

4. 建筑规范：在一些地方，建筑规范可能包含了对于管道穿墙套管的规格和安装的详细要求。

具体的标准和规范可能因地区和行业而异。

为了获取最准确和最新的信息，建议您查阅您所在地区的国家或地方标准、相关的建筑规范以及行业协会发布的标准文件。

如果您有特定的项目或需求，也可以咨询设计师、建筑师或专业工程师，以确保符合当地的法规和标准。

1。

穿墙套管规范要求穿墙套管是一种供水、供暖管道壁板与墙体连接的特殊设备，其规范要求由各地政府及质监部门制定。

一、穿墙套管材质要求1.穿墙套管必须与水、暖管道材质相一致，例如普通碳钢、不锈钢、铝和铜等材料，有利于管材的防腐、耐磨、耐高压。

2.穿墙套管表面处理，必须采用热处理方法，使之有更高的耐腐蚀性、粘结性和耐磨损性。

3.穿墙套管的坚固性，要求穿墙套管的连接处能够保持稳固，以防止管道受到干扰而发生变形。

二、穿墙套管施工要求1.穿墙套管必须垂直安装，保证安装时与墙体呈垂直，以便管道和墙体之间能够形成坚固的接触，减少管道抖动发生变形的可能。

2.穿墙套管施工时，必须采用小口径的电钻，电钻的口径一般不超过：聚碳酸酯、塑料及碳钢套管的内径3.3-3.8mm，而不锈钢套管的内径3.3-3.5mm。

3.穿墙套管应贴在墙体上，保证管道和墙体之间保持稳固，充分地利用墙体弹性接触，有利于管道内径的增大，以减少水流阻力。

4.施工时须遵守安装后一定期限内，以保持管道正常工作状态的原则。

三、穿墙套管检验要求1.穿墙套管要求经常性检查，以确保管路的正常工作和操作状态。

2.穿墙套管必须在施工完成后，经过完善的检验、检测，以确保施工质量。

3.穿墙套管应通过检验后，施工单位方可开展管道安装工程。

四、穿墙套管验收要求1.穿墙套管的安装要符合设计要求，其验收应符合相关标准、技术规范、施工质量要求。

2.施工完成后，须经相关有关部门验收才可以投入使用。

3.验收应按照施工图纸要求，内容包括材料质量、安装性能、水泄漏检查等。

4.若发现缺陷，要及时纠正，以保证管道安装安全可靠。

总之，穿墙套管的施工质量是管道工程质量的关键，要求施工人员必须严格遵守上述规范要求，以确保管道的正常使用和稳定的工作性能。

关于管道套管的规范要求老安讲规范-2023-002具体如下：GB50243-2016通风与空调工程施工质量验收规范中：9.2.2.5固定在建筑结构上的管道支、吊架,不得影响结构体的安全。

管道穿越墙体或楼板处应设钢制套管,管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20mm~50mm,且不得将套管作为管道支撑。

当穿越防火分区时,应采用不燃材料进行防火封堵;保温管道与套管四周的缝隙应使用不燃绝热材料填塞紧密。

但是注意：还有一本规范与之相呼应GB50738-2011 通风与空调工程施工规范中：11.1.2管道穿过地下室或地下构筑物外墙时，应采取防水措施，并应符合设计要求。

对有严格防水要求的建筑物，必须采用柔性防水套管。

11.1.3管道穿楼板和墙体处应设置套管，并应符合下列规定:1、管道应设置在套管中心，套管不应作为管道支撑;管道接口不应设置在套管内，管道与套管之间应用不燃绝热材料填塞密实;2、管道的绝热层应连续不间断穿过套管，绝热层与套管之间应采用不燃材料填实，不应有空隙;3、设置在墙体内的套管应与墙体两侧饰面相平，设置在楼板内的套管，其顶部应高出装饰地面20mm，设置在卫生间或厨房内的穿楼板套管，其顶部应高出装饰地面50mm，底部应与楼板相平GB50411-2019 建筑节能工程施工质量验收标准中：10.2.9.8-空调冷热水管穿楼板和穿墙处的绝热层应连续不间断，且绝热层与穿楼板和穿墙处的套管之间应用不燃材料填实，不得有空隙;套管两端应进行密封封堵。

GB50242-2002建筑给排水及采暖工程质量验收规范中：3.3.13 管道穿过墙壁和楼板，应设置金属或塑料套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

管道穿墙套管厚度（最新版）目录1.管道穿墙套管的概述2.管道穿墙套管厚度的决定因素3.管道穿墙套管厚度的标准和规范4.管道穿墙套管厚度的测量方法5.管道穿墙套管厚度的重要性6.结论正文【1.管道穿墙套管的概述】管道穿墙套管，顾名思义，是指用于在墙体中安装管道的一种特殊套管。

它的主要作用是保护管道，避免因墙体的移动或者管道自身的振动等原因导致的管道破裂或者泄漏。

在安装过程中，管道穿墙套管的厚度是一个十分重要的参数。

【2.管道穿墙套管厚度的决定因素】管道穿墙套管的厚度主要取决于以下几个因素：首先，管道的直径和材质。

不同的管道直径和材质，其所需的套管厚度也不同。

其次，墙体的厚度和性质。

如果墙体过厚或者材质硬度高，那么所需的套管厚度也需要相应增加。

最后，安装环境的温度和湿度也会对套管厚度产生影响。

【3.管道穿墙套管厚度的标准和规范】我国对于管道穿墙套管的厚度有着严格的标准和规范。

一般来说，套管的厚度应该大于等于管道的直径，并且需要考虑到墙体的厚度和性质。

在具体的工程实践中，还需要参照相关的设计规范和标准进行操作。

【4.管道穿墙套管厚度的测量方法】测量管道穿墙套管厚度的方法有多种，其中最常用的是使用卡尺或者厚度计进行测量。

在测量时，需要确保测量工具的精度和测量方法的准确性，以保证测量结果的准确性。

【5.管道穿墙套管厚度的重要性】管道穿墙套管的厚度对于管道的安全运行至关重要。

如果套管厚度过薄，可能会导致管道在运行过程中受到损坏，从而引发泄漏等安全事故。

反之，如果套管厚度过厚，不仅会增加工程的难度和成本，还可能会对管道的运行产生不利影响。

【6.结论】总的来说，管道穿墙套管的厚度是一个十分重要的参数，它的确定需要综合考虑多种因素。

人防工程密闭穿墙管施工的相关规范一、主控项目1.当管道穿过工程外墙板、临空墙、防护密闭隔墙、密闭隔墙时,应预埋带有密闭翼环的密闭穿墙管短管或套管.2.密闭穿墙管管材应符合下列规定：①给水管道采用钢塑复合管或热镀锌钢管；②排水管道采用钢塑复合管或其他经过可靠防腐处理的钢管；③电缆管线和预留备用管采用管壁厚度不小于2.5mm的热镀锌钢管；④通风管采用厚度2mm~3mm的钢板焊接制作.3.密闭翼环应采用钢板制作,钢板应平整,其厚度和翼高应符合下列规定：①给水管、通风管的密闭翼环厚度不小于10mm；②电缆管的密闭翼环厚度不小于5mm；③密闭翼环翼高不小于50mm.4.密闭翼环应位于墙体中间,并与周围结构钢筋焊牢.二、一般项目1、密闭穿墙短管两端伸出墙面的长度应符合下列规定：①电缆、电线穿墙短管不小于50mm；②给排水穿墙短管不小于40mm；③通风穿墙短管不小于100mm.2、密闭穿墙管作套管时,应符合下列规定：①在套管与管道之间应用密闭材料填充密实,并在关口两端进行密闭处理；填料长度应为管径的3~5倍,且不得小于100mm；②管道在套管内不得有接口；③套管内径比管道外径大30~40mm.3．当管线穿过临空墙、防护密闭隔墙上预埋的套管时,应按下列规定设计另有要求的除外在朝向空气冲击波端设置防护抗力片：①管径大于DN150mm的给排水管、风管；②管径不大于DN150mm的给排水管、风管穿过核4B级及以上的工程；③电气管线穿过常5级、核5级及以上的工程其他情况,应在管两端用环氧树脂封堵；④防护抗力片应采用钢板制作,钢板应平整,其厚度不小于10mm.4．密闭穿墙管施工应符合下列规定：①预埋管应随土建施工时一起浇筑在墙内；②预埋管直径应与所连接的管道或阀门实际内径相一致；③预埋管预埋时应先焊好密闭翼环,管道与管道、管道与法兰、管道与密闭翼环的连接应采用满焊,保证密封.5．进出工程的管道,应在工程内部安装防护密闭阀门,其距离墙体顶板不宜大于200mm.。

穿墙套管安全操作保养规程穿墙套管是一个用于将电缆穿过混凝土或砖墙的管道系统。

它在建筑和工业领域中广泛应用，但如果使用不当可能会造成严重的安全问题。

本文将介绍穿墙套管的安全操作规程和保养方法，旨在最大程度减少安全问题的发生。

安全操作规程常规安全措施•必须由经过培训和有经验的工人来进行穿墙套管的安装和移除。

•在进行任何工作之前，必须检查工具和设备是否符合标准，并保持工具和设备的保存状态。

•穿墙套管必须根据其规格要求正确选择，并检查下一步操作是否与此规格相符。

•穿墙套管应安装在经过检查和批准的墙体内部，以保持墙体的耐久性和完整性。

•工作人员应穿戴符合标准的安全防护装备，包括安全鞋、耳塞、眼镜和手套。

操作要点•在进行穿墙套管安装之前，必须先采取测量和标记。

安装位置应在进行完整性测试和防水处理之后才能进行穿越。

•在进行穿墙套管安装之前，必须先进行墙体的检查和测量，以确保管道的合适位置和规格，并且管道在墙体内部的间隙足够小，以便于组件的紧密结合。

•使用安全起重机或手动工具将穿墙套管安装在墙体内部。

在安装期间，一定要进行组件的短期存储，以确保组件在运输和安装过程中不会损坏。

•穿墙套管的接头应嵌入字母骨架中，并用螺钉固定。

在螺钉的紧固力度方面要坚持质量和数量双重保障。

•安装完成后，进行气密检查和水密检查，确保穿墙套管在工作过程中不会泄漏和浸水，影响墙体的完整性和安全性。

保养方法保养工作对于穿墙套管的长期保持其运行功能和安全性至关重要。

以下是一些有效的保养方法：•对于穿墙套管的气密性和水密性进行定期检查和测试，这样可以在发现问题后及时处理。

•定期清理穿墙套管内部和外部的沉淀和脏污，并清除其他垃圾和杂物，以便系统顺畅运行。

•定期检查穿墙套管的螺钉连接情况，并在必要时进行紧固和更换。

•在气候恶劣的环境下，必须及时清理冰雪和雨水，并确保穿墙套管避免大风和干燥的环境。

•不要在穿墙套管周围堆放废弃物，这些垃圾可能在不知不觉间危及穿墙套管的运行和安全。
