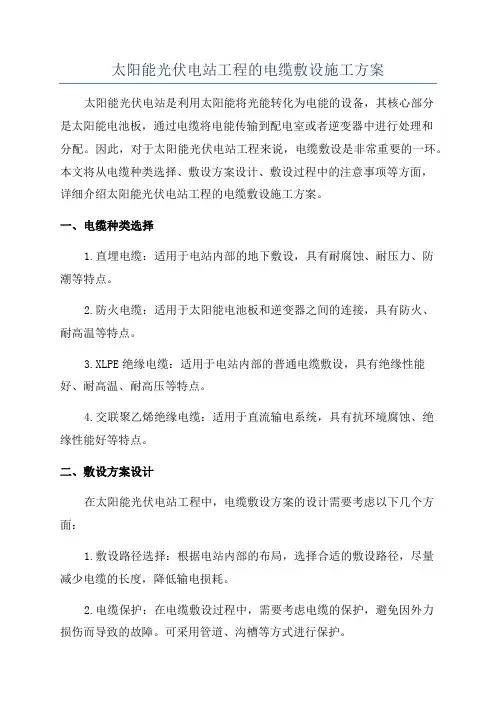

太阳能光伏电站工程的电缆敷设施工方案太阳能光伏电站是利用太阳能将光能转化为电能的设备，其核心部分是太阳能电池板，通过电缆将电能传输到配电室或者逆变器中进行处理和分配。

因此，对于太阳能光伏电站工程来说，电缆敷设是非常重要的一环。

本文将从电缆种类选择、敷设方案设计、敷设过程中的注意事项等方面，详细介绍太阳能光伏电站工程的电缆敷设施工方案。

一、电缆种类选择1.直埋电缆：适用于电站内部的地下敷设，具有耐腐蚀、耐压力、防潮等特点。

2.防火电缆：适用于太阳能电池板和逆变器之间的连接，具有防火、耐高温等特点。

3.XLPE绝缘电缆：适用于电站内部的普通电缆敷设，具有绝缘性能好、耐高温、耐高压等特点。

4.交联聚乙烯绝缘电缆：适用于直流输电系统，具有抗环境腐蚀、绝缘性能好等特点。

二、敷设方案设计在太阳能光伏电站工程中，电缆敷设方案的设计需要考虑以下几个方面：1.敷设路径选择：根据电站内部的布局，选择合适的敷设路径，尽量减少电缆的长度，降低输电损耗。

2.电缆保护：在电缆敷设过程中，需要考虑电缆的保护，避免因外力损伤而导致的故障。

可采用管道、沟槽等方式进行保护。

3.导线规格选择：根据电站负荷和输电距离等因素，选择合适的导线规格，以确保电能传输的稳定性和安全性。

4.接地设计：电缆敷设过程中，需要确保电缆的可靠接地，以防止电缆绝缘破损导致的安全隐患。

三、敷设过程中的注意事项在太阳能光伏电站工程的电缆敷设过程中，需要注意以下几个方面：1.施工安全：在电缆敷设过程中，要保证施工人员的安全，遵守安全操作规程，佩戴防护装备，避免发生安全事故。

2.电缆接头处理：电缆接头是电缆敷设中一个重要的环节。

要确保接头的质量可靠，防止接头松动和绝缘破损，影响电缆传输效果。

3.弯曲半径：电缆在敷设过程中，需要注意弯曲半径的限制，以防止电缆因过度弯曲而导致绝缘破损。

4.周围环境考虑：在选择敷设路径和敷设方式时，要考虑到周围环境的影响，避免电缆受到外力损伤或者受潮等情况。

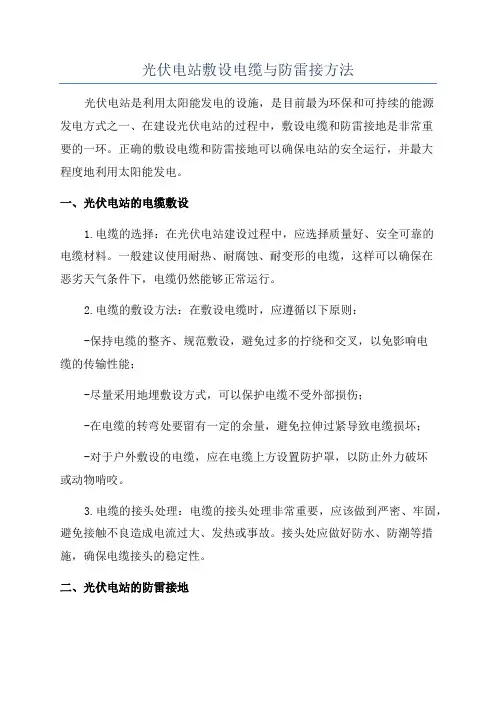

光伏电站敷设电缆与防雷接方法光伏电站是利用太阳能发电的设施，是目前最为环保和可持续的能源发电方式之一、在建设光伏电站的过程中，敷设电缆和防雷接地是非常重要的一环。

正确的敷设电缆和防雷接地可以确保电站的安全运行，并最大程度地利用太阳能发电。

一、光伏电站的电缆敷设1.电缆的选择：在光伏电站建设过程中，应选择质量好、安全可靠的电缆材料。

一般建议使用耐热、耐腐蚀、耐变形的电缆，这样可以确保在恶劣天气条件下，电缆仍然能够正常运行。

2.电缆的敷设方法：在敷设电缆时，应遵循以下原则：-保持电缆的整齐、规范敷设，避免过多的拧绕和交叉，以免影响电缆的传输性能；-尽量采用地埋敷设方式，可以保护电缆不受外部损伤；-在电缆的转弯处要留有一定的余量，避免拉伸过紧导致电缆损坏；-对于户外敷设的电缆，应在电缆上方设置防护罩，以防止外力破坏或动物啃咬。

3.电缆的接头处理：电缆的接头处理非常重要，应该做到严密、牢固，避免接触不良造成电流过大、发热或事故。

接头处应做好防水、防潮等措施，确保电缆接头的稳定性。

二、光伏电站的防雷接地1.针对光伏电站的建筑环境和电气设备的特点，应选择合适的防雷接地装置。

一般建议采用直线和弧形交替的接地方法，确保接地电阻的有效降低。

2.在选择防雷接地装置时，应注意以下几点：-严格按照设计规范进行接地设计和施工；-选用质量可靠的接地材料和设备，确保接地效果；-接地装置的埋设深度应符合规范要求，避免太浅浅导致接地效果不佳；-定期进行接地电阻测试，确保接地装置处于良好状态。

3.防雷接地装置的维护和保养也非常重要，应定期检查接地系统的电气连接部分是否松动、氧化，及时进行维修和更换。

同时要注意清理接地系统周围的杂草和泥土，保持接地系统的通风透气、干燥状态。

综上所述，正确的光伏电站电缆敷设和防雷接地是确保电站安全运行的关键。

在建设和运营过程中，要严格按照规范进行设计、施工和维护，及时发现和处理问题，以确保光伏电站的安全性、可靠性和稳定性。

光伏电站电缆敷设组织、安全、技术措施组织措施在光伏电站电缆敷设前，需要进行详细的组织工作，包括了解工程的具体情况、确定电缆敷设方式和路径，并确定施工人员的职责和分工。

工程情况在进行电缆敷设前，需要了解电缆敷设的具体情况，包括电缆敷设的起点和终点，电缆敷设的路径和长度，以及电缆的规格、材质等相关参数。

确定电缆敷设方式和路径了解工程情况后，需要对电缆敷设方式和路径进行确定。

根据任务书的要求，通过实地勘查，确定电缆敷设的路径和方式，以及确定槽、沟、隧道、井道等电缆敷设的方法。

确定施工人员的职责和分工在电缆敷设前，需要确定每个施工人员的职责和分工，明确每个人的任务和工作量。

同时，还需要制定完善的工作计划和安排，确保施工进度和质量。

安全措施在电缆敷设过程中，需要重视安全问题，采取相应的安全措施，保障施工人员和设备的安全。

安全教育和培训在施工前，需要对施工人员进行安全教育和培训，让他们了解电缆敷设的安全风险，掌握相应的安全知识和技能，提高安全意识。

及时发现和排除安全隐患在电缆敷设过程中，需要及时发现和排除安全隐患，防止事故的发生。

如果发现安全隐患，要立即停工进行整改，确保施工过程的安全。

严格遵守安全操作规程在施工过程中，需要严格遵守安全操作规程，避免操作不当引发安全事故。

要求施工人员按要求佩戴安全帽、安全鞋、手套等防护用品，确保人身安全。

技术措施在电缆敷设过程中，需要采取一系列的技术措施，保障施工的顺利进行。

确定电缆的敷设方式电缆敷设方式有很多种，如地沟敷设、桥架敷设、壁挂敷设等。

不同的电缆敷设方式有不同的特点，要根据具体情况进行选择，确保施工顺利进行。

确定电缆的敷设深度电缆的敷设深度是影响电缆使用寿命的一个重要因素。

在敷设电缆时，要根据电缆规格和实际情况，确定电缆的敷设深度，避免电缆因为敷设深度不当出现问题。

采用正确的电缆接头方式电缆接头的质量直接影响到电缆的稳定运行，要采用正确的电缆接头方式，确保电缆接头的接头电阻小、电缆接头的密封性好、电缆接头的耐久性强。

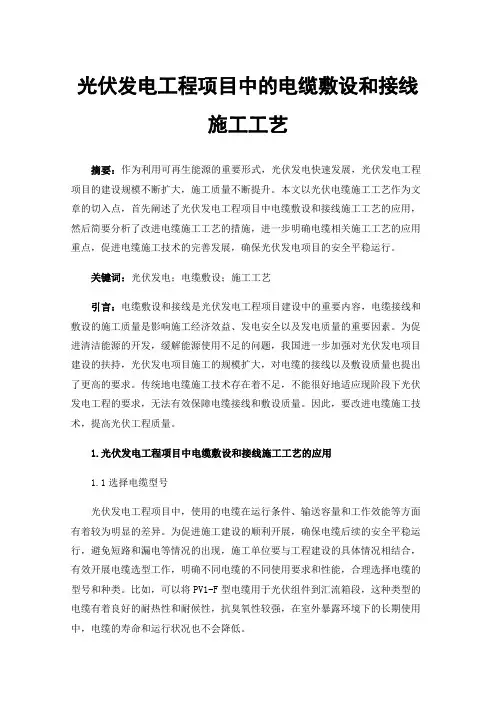

光伏发电工程项目中的电缆敷设和接线施工工艺摘要：作为利用可再生能源的重要形式，光伏发电快速发展，光伏发电工程项目的建设规模不断扩大，施工质量不断提升。

本文以光伏电缆施工工艺作为文章的切入点，首先阐述了光伏发电工程项目中电缆敷设和接线施工工艺的应用，然后简要分析了改进电缆施工工艺的措施，进一步明确电缆相关施工工艺的应用重点，促进电缆施工技术的完善发展，确保光伏发电项目的安全平稳运行。

关键词：光伏发电；电缆敷设；施工工艺引言：电缆敷设和接线是光伏发电工程项目建设中的重要内容，电缆接线和敷设的施工质量是影响施工经济效益、发电安全以及发电质量的重要因素。

为促进清洁能源的开发，缓解能源使用不足的问题，我国进一步加强对光伏发电项目建设的扶持，光伏发电项目施工的规模扩大，对电缆的接线以及敷设质量也提出了更高的要求。

传统地电缆施工技术存在着不足，不能很好地适应现阶段下光伏发电工程的要求，无法有效保障电缆接线和敷设质量。

因此，要改进电缆施工技术，提高光伏工程质量。

1.光伏发电工程项目中电缆敷设和接线施工工艺的应用1.1选择电缆型号光伏发电工程项目中，使用的电缆在运行条件、输送容量和工作效能等方面有着较为明显的差异。

为促进施工建设的顺利开展，确保电缆后续的安全平稳运行，避免短路和漏电等情况的出现，施工单位要与工程建设的具体情况相结合，有效开展电缆选型工作，明确不同电缆的不同使用要求和性能，合理选择电缆的型号和种类。

比如，可以将PV1-F型电缆用于光伏组件到汇流箱段，这种类型的电缆有着良好的耐热性和耐候性，抗臭氧性较强，在室外暴露环境下的长期使用中，电缆的寿命和运行状况也不会降低。

1.2施工准备施工单位要开展好电缆施工前的准备工作来为电缆敷设的顺利进行奠定良好的基础。

要详细检查不同批次下电缆的质量、型号和数量等，对质检报告等进行仔细地核查，并进行电缆质量的抽样检测，对于规格错误，质量不符合标准，存在破损的电缆要进行退回处理，做好电缆的验收工作。

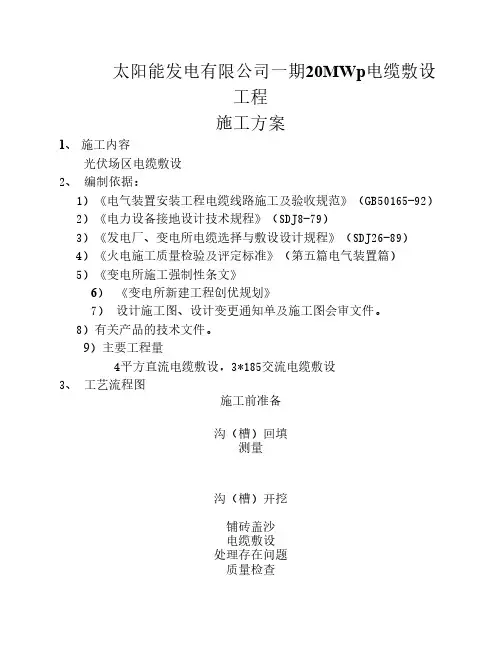

太阳能发电有限公司一期20MWp电缆敷设工程施工方案1、施工内容光伏场区电缆敷设2、 编制依据：1）《电气装置安装工程电缆线路施工及验收规范》（GB50165-92）2）《电力设备接地设计技术规程》（SDJ8-79）3）《发电厂、变电所电缆选择与敷设设计规程》（SDJ26-89）4）《火电施工质量检验及评定标准》（第五篇电气装置篇）5）《变电所施工强制性条文》6）《变电所新建工程创优规划》7） 设计施工图、设计变更通知单及施工图会审文件。

8）有关产品的技术文件。

9）主要工程量4平方直流电缆敷设，3*185交流电缆敷设3、 工艺流程图施工前准备沟（槽）回填测量沟（槽）开挖铺砖盖沙电缆敷设处理存在问题质量检查4、施工组织安排序号名称单位数量姓名备注1质检员人1徐健2技术员人1贾洪涛3安全员人1秦旭彬4施工员人1岳卫5技工人126普工人205、 施工准备编制作业指导书；准备所用的工器具，熟悉图纸、资料及施工现场，制定详细的电缆敷设、排列固定方式，打印制做电缆牌，进行技术、安全交底。

1.材料及工具①根据施工图做好电缆敷设的材料的计划，并报给物资管理部按计划采购。

②材料进场必须具备相应的检测合格资料，并报监理认可。

③施工机具配备，三轮车、挖掘机、十字镐、铁铲、铁撬等。

2.作业条件①施工场地符合施工要求。

②施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。

③检查好施工机械（或工具），保证满足施工要求。

④做好施工人员安排计划，配置劳动力。

3.施工技术准备①技术准备1）施工图纸的审核和学习。

2）施工前技术交底和安全交底的学习。

3）施工前的工器具的使用培训。

②要求进度：按工程施工进度完成此项任务。

4 电缆支、托架、保护管的制安：组织专人进行专项负责，配备专用工器具和设备，分部、分批制安，特别注重与土建密切配合，了解和掌握建筑、安装工作的进展情况，及时开展电缆支、托架、保护管的制安敷设，做到早安排、早施工，为敷设电缆创造条件；明敷电缆管要横平竖直、排列整齐，一律用膨胀螺栓、专用固定夹固定牢固，拐角处弯度一致、美观。

光伏发电工程项目中的电缆敷设和接线施工工艺发布时间：2023-02-22T02:02:28.690Z 来源：《工程建设标准化》2022年19期第10月作者：梁福强崔磊范晓宁[导读] 近年来，我国光伏产业迅速发展，光伏电站建设成本下降，电缆成本作为光伏系统的主要组成部分，占光伏系统总成本的很大一部分梁福强崔磊范晓宁7292919841012****37098319820504****37098319810807****摘要：近年来，我国光伏产业迅速发展，光伏电站建设成本下降，电缆成本作为光伏系统的主要组成部分，占光伏系统总成本的很大一部分，因此优化电缆设计可以有效降低太阳能发电的总成本根据gb 50217—2018电缆设计标准，交联聚乙烯绝缘电缆连续工作，其导体的最高工作温度为90℃。

当操作温度超过90℃时，绝缘材料老化速度加快，影响电缆的使用寿命；但是，如果长期运行温度远低于90℃，则电缆运输能力利用率不足，从而导致资源浪费。

基于此，本篇文章对光伏发电工程项目中的电缆敷设和接线施工工艺进行研究，以供参考。

关键词：光伏发电；电缆敷设；接线施工引言在有效设计和实施过程中，电气设计单位应严格按照现行国家电力安全管理标准合理选择设计和实施方法。

设计阶段后，施工单位应严格按照设计方案进行施工，以确保架空配电线路施工质量符合设计和规范要求，同时确保电网施工的安全稳定。

从科学角度看，不仅配电盒运行期间产生了备用电流，而且产生了部分电磁辐射，而且电磁辐射量较小，只要在国家管理标准中得到有效控制，就不会对人体造成危害。

1电缆敷设和接线施工方案线缆敷设工序主要为:汇流箱前(光伏构件间连接直流电缆)电缆敷设应借鉴敷设构件支架的工序;构件与汇流箱间的连接电缆应借鉴构件支架架空及直埋工序;汇流箱与箱逆变一体机低压侧及箱逆变一体机高压侧和生产楼电缆应引入电缆沟及直埋配合的模式;集电线路直接埋设，其余电缆则使用电缆桥架开展施工。

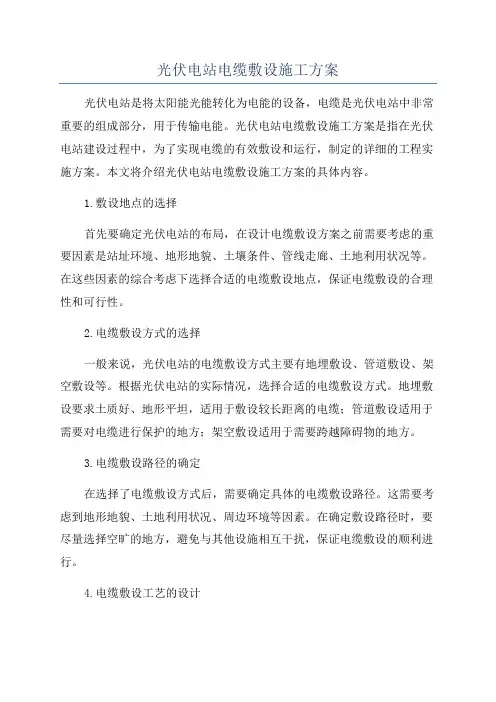

光伏电站电缆敷设施工方案光伏电站是将太阳能光能转化为电能的设备，电缆是光伏电站中非常重要的组成部分，用于传输电能。

光伏电站电缆敷设施工方案是指在光伏电站建设过程中，为了实现电缆的有效敷设和运行，制定的详细的工程实施方案。

本文将介绍光伏电站电缆敷设施工方案的具体内容。

1.敷设地点的选择首先要确定光伏电站的布局，在设计电缆敷设方案之前需要考虑的重要因素是站址环境、地形地貌、土壤条件、管线走廊、土地利用状况等。

在这些因素的综合考虑下选择合适的电缆敷设地点，保证电缆敷设的合理性和可行性。

2.电缆敷设方式的选择一般来说，光伏电站的电缆敷设方式主要有地埋敷设、管道敷设、架空敷设等。

根据光伏电站的实际情况，选择合适的电缆敷设方式。

地埋敷设要求土质好、地形平坦，适用于敷设较长距离的电缆；管道敷设适用于需要对电缆进行保护的地方；架空敷设适用于需要跨越障碍物的地方。

3.电缆敷设路径的确定在选择了电缆敷设方式后，需要确定具体的电缆敷设路径。

这需要考虑到地形地貌、土地利用状况、周边环境等因素。

在确定敷设路径时，要尽量选择空旷的地方，避免与其他设施相互干扰，保证电缆敷设的顺利进行。

4.电缆敷设工艺的设计光伏电站电缆敷设工艺的设计是指在实际的施工过程中，确定电缆敷设的具体步骤和工艺。

根据电缆敷设方式的不同，工艺的设计也有所不同。

例如，在地埋敷设中，首先需要开挖沟槽，然后铺设电缆，最后进行填埋和复盖等工作。

在管道敷设中，首先需要安装管道，然后将电缆放入管道，最后进行封堵和固定等工作。

在架空敷设中，需要安装电缆支架，然后将电缆固定在支架上，并进行绝缘处理。

5.电缆敷设质量控制光伏电站的电缆敷设质量直接关系到电站的安全和可靠运行。

因此，对电缆敷设的质量要进行全过程的控制。

包括对电缆敷设设备的要求，对敷设过程的监督检查，对敷设质量的验收等。

同时，还要制定完善的质量管理体系，建立相关的质量控制措施和工作流程，确保电缆敷设的质量达到设计要求。

光伏电缆敷设施工方案(1)一、引言光伏电缆敷设是光伏发电站建设中至关重要的一环，直接关系到发电系统的正常运行。

本文将探讨光伏电缆敷设的施工方案，从施工准备、敷设过程到验收等方面进行详细阐述。

二、施工准备1. 施工前检查在进行光伏电缆敷设之前，必须对施工现场进行彻底检查，包括地面平整情况、潜在的危险因素等。

确保施工环境符合安全要求。

2. 配备工具和材料准备好所需的工具和材料，包括电缆、电缆沟槽、施工车辆等。

确保施工过程中能够顺利进行。

三、电缆敷设过程1. 探测线路在进行电缆敷设前，首先需要使用专业设备对线路进行探测，确保线路通畅，避免损坏其他设施。

2. 开挖沟槽根据设计要求，在地面开挖适当深度的沟槽，以便安置电缆。

在开挖过程中要注意避免损坏其他管线或设施。

3. 铺设电缆将预先剪好的电缆依照设计要求铺设在沟槽内，注意电缆的排列顺序和连接方式，确保连接牢固可靠。

4. 填埋与固定铺设完电缆后，进行填埋与固定工作，将电缆覆盖好，并用特定的材料进行填埋，保证电缆的安全和稳固。

四、施工验收1. 线路测试在完成电缆敷设后，需要进行线路测试，确保电缆敷设的质量和准确性。

2. 完工验收验收人员对电缆敷设工程进行全面检查，确认工程符合设计要求和安全标准后，方可进行完工验收。

五、总结光伏电缆敷设是光伏发电站建设中不可或缺的环节，只有严格按照规范进行施工，才能确保光伏发电系统的正常运行。

通过本文的介绍，相信读者对光伏电缆敷设的施工流程有了更清晰的了解，可以在实际施工中更加规范和高效地进行操作。
