无机房规格

KONE S MONOSPACE® PLANNING GUIDE通力S MONOSPACE®技术指南KONE S MONOSPACE® PLANNING GUIDE 通力S MONOSPACE®技术指南KONE S MONOSPACE® PLANNING GUIDE1-1.适用于速度=1.0米/秒，载重≤630公斤的无机房电梯最大提升高度为55米（630公斤时为30米），最大层站数为212-1.适用于速度=1.0/1.6/1.75米/秒， 630公斤≤载重≤1000公斤的无机房电梯最大提升高度为75米（1.0米/秒时为55米），最大层站数为24（1.0米/秒时为21）3-1.适用于速度=1.0/1.6/1.75/2.0米/秒， 1000公斤≤载重≤1150公斤的无机房电梯最大提升高度为75米（1.0米/秒时为40米），最大层站数为24(1) 这一规格的电梯，轿厢中心与门中心有75mm的偏差，轿厢前墙尺寸为300/150mm。

注：■SEC为单开门，TTC为贯通门。

■以上所有尺寸规格均不带EAQ选项。

本规划信息仅列举常用规格，更多尺寸敬请咨询通力销售。

1-2.适用于速度=1.0米/秒，载重≤630公斤的无机房电梯最大提升高度为55米（630公斤时为30米），最大层站数为212-2.适用于速度=1.0/1.6/1.75米/秒， 630公斤≤载重≤1000公斤的无机房电梯最大提升高度为75米（1.0米/秒时为55米），最大层站数为24（1.0米/秒时为21）3-2.适用于速度=1.0/1.6/1.75/2.0米/秒，1000公斤≤载重≤1150公斤的无机房电梯最大提升高度75米（1.0米/秒时为40米），最大层站数为24(2) CH=2400-2600mm。

注：■当BB＞1950mm或者DD＞2100mm时，PH值增加30mm。

(1) 当选择TTC门开，并且DD＜2050mm时的底坑深度值。

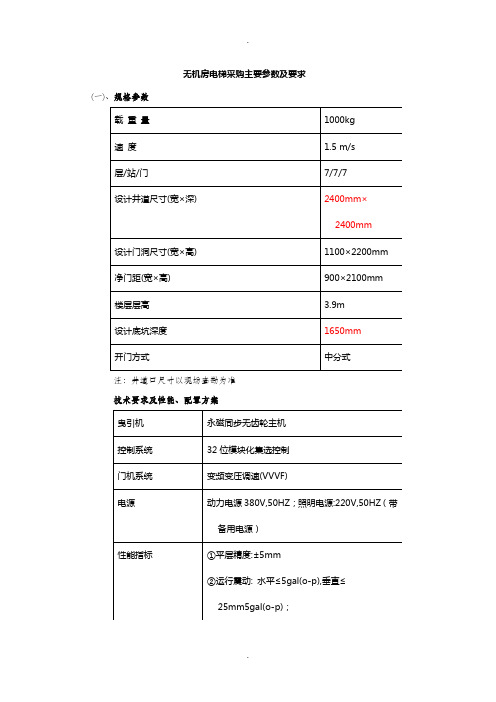

技术规格（电梯）一般规格电梯编号: 12-DT12~15产品名称: KONE N MonoSpace®无机房乘客电梯型号/规格/数量: KONE MonoSpace / PW13/10-19 4台额定载重量: 1000公斤额定速度: 1.0米/秒行程: 23.6米服务楼层/停站/门: 4层/ 4站/ 4门轿厢类型：贯通门（2A2C）操作系统控制系统: (KONE LCE 型或KCE 型)电脑智能控制，串行传输系统控制方式:群控机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc®无齿轮曳引机(碟式马达)机械位置: 井道内上部建筑尺寸井道尺寸: 2550毫米(宽) X 1860毫米(深)顶层高度: 4300毫米地坑深度: 1600毫米入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) X 2100毫米(高)候梯厅门厅门、门框装修: 透明玻璃门框: 所有层标准门框厅外显示: 轿厢位置及方向显示(KDS50一体式点阵显示)轿厢轿厢尺寸: 1320毫米(宽) X 1850毫米(深) X 2400毫米(高)轿壁装潢: 发纹不锈钢轿门: 透明玻璃轿顶类型: CL91型轿内显示: 轿厢位置及方向显示器(KDS50一体式，点阵显示)地板类型: DG02人造大理石装潢余量: 100kg（含空调及地板）注：所有尺寸以确认图纸为准，若涉及价格变化由双方协商解决。

KONE N MonoSpace 辅助设备综合表(标准)安全功能拯救及故障监测上行超速保护修正运行马达过热保护电源相位故障监测驱动运行时间监察电阻制动缓冲器开关轿厢非曳引移动轿顶锁定装置开关门区指示灯轿厢安全出口触点救助运行功能紧急备用电源运行紧急电池供电(供紧急照明，警铃)同步运行紧急轿厢照明–独立照明紧急通讯功能警铃–轿底/轿顶五方通话应急通话其它安全及维护功能检修运行机房内呼维修用开门按钮轿门触点轿厢限速器张紧块安全触点轿门限位开关禁止开门开关－控制柜内井道急停开关轿顶急停开关轿厢限速器井道安全触点禁止外呼开关限速器测试装置安全钳安全触点乘客舒适功能出入轿厢关门按钮开门按钮内呼快速关门外呼重新开门光幕式安全门边强制关门精确再平层提前开门滥用、误用保护按钮黏滞监察取消轿厢虚假召唤反向内呼外呼互锁运行舒适度轿厢内照明–自动轿厢内通风–自动轿内照明监控保安功能防盗窃轿门机械锁控制功能大楼适应性故障电流开关（控制柜）主保险丝（控制柜）主电源开关（控制柜）轿厢照明主开关和主保险(控制柜)优先和特殊服务功能层站退出服务开关空轿厢分配主楼层停靠–门关优化运载流量功能满载直驶下行高峰服务上下行高峰服务上行高峰服务信息功能厅外乘客信息显示外呼登记显示轿厢位置指示轿内信息显示超载功能轿厢位置指示轿内运行方向指示内呼登记显示控制柜信息显示轿厢位置指示启动计数器客户要求功能CCTV接口（含井道内电缆）;紧急电源驱动双击取消；消防运行; 消防探测；司机服务空调；刷卡层站直达；BA接口。

电梯相关规定一、电梯的类别定义1、一类为运送乘客而设计的电梯2、二类主要为运送乘客同时亦可运送货物而设计的电梯3、三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯4、四类为运送通常有人伴随的货物而设计的电梯5、五类杂物电二、电梯主要参数1、额定载重量（KG）320，400，630，800，1000，1250，1600，2000，2500 2、额定速度（m/s）0.63，1.00，1.60，2.503、电梯类型按用途分类:乘客电梯、载货电梯、消防电梯、无机房电梯、小机房电梯、观光电梯、住宅电梯、医用电梯、汽车电梯、杂物电梯、液压电梯、防爆电梯、载货电梯等。

按速度分:低速梯(低于1.0米/秒)快速梯(1.0到2.0米/秒)高速梯(2.0到3.5米/秒)超高速梯(大于3.5米/秒)三、电梯尺寸1、电梯井道尺寸详见附件“电梯井道尺寸表”2、电梯门尺寸电梯门的标准尺寸与电梯的载重有关,住宅和商业电梯的标准都是一样。

一般情况:1000KG载重以下,标准开门尺寸:800*21001000KG载重,标准开门尺寸: 900*21001100KG~1600KG载重,标准开门尺寸:1100*2100当然,电梯门尺寸可以根据客户的要求,作非标处理,可加宽,加高3、酒店电梯厅尺寸1、在楼梯间入口处应设置防烟前室、开敞式阳台或凹廊等。

防烟前室可与消防电梯间前室合用;2、前室的使用面积:公共建筑不应小于6.0m2，居住建筑不应小于4.5m2;合用前室的使用面积:公共建筑、高层厂房以及高层仓库不应小于10.0m2，居住建筑不应小于6.0m2;3、疏散走道通向前室以及前室通向楼梯间的门应采用乙级防火门;4、除楼梯间门和前室门外，防烟楼梯间及其前室的内墙上不应开设其它门窗洞口(住宅的楼梯间前室除外);5、楼梯间的首层可将走道和门厅等包括在楼梯间前室内，形成扩大的防烟前室，但应采用乙级防火门等措施与其它走道和房间隔开。

技术特点本产品是上海三菱从日本三菱公司引进的新型无机房电梯。

日本三菱继第一代无机房电梯GPQ推广之后，通过对其使用环境、技术特点、经验数据的总结分析，作了大量的研究开发工作，推出了新一代无机房电梯ELENESSA。

该产品目前已开发的规格范围为载重630~1050kg，速度1.0~1.75m/s, 最大提升高度：80m、30层。

ELENESSA电梯的主要特点如下：1、高度自由化的布置方式和节省空间的结构设计(1) 采用自立式承重结构，在井道内布置的机器设备的重量由导轨等钢结构部件承担，不需要额外加强建筑物的结构，在省去了机房的同时也降低了对建筑物结构的强度要求，降低了建筑物的成本。

(2) 使用薄型无齿轮永磁同步曳引机，省去了体积较大的减速装置，大大节省了空间，方便在井道内布置。

(3) 薄型控制柜的厚度仅为98mm，布置于井道顶部，减少了对层站设计和布置的限制，节省了空间。

(4) 薄型操纵箱的厚度仅为25mm，可以布置在轿厢的侧面壁上，节省了空间。

(5) 使用薄型永磁同步电机直接驱动门机，减小了门机的体积，节省了空间。

(6) 将小型化的层站检修操作面板放置于层站指示器和层站按钮中，减少了对层站设计和布置的限制，提供救援和检修操作的功能。

(7) 世界第一流的节省空间设计，使井道尺寸具有竞争力。

2、继承三菱产品一贯的卓越品质(1) ELENESSA最大速度达到1.75m/s，最大提升高度为80米。

(2) 无齿轮曳引机低噪音、低振动的特性与不断改进的微机网络控制矢量化变压变频调速方式相结合，实现了优越的乘用舒适感。

(3) 无齿轮永磁同步曳引机与高效率的驱动回路相结合，与三菱以往的曳引式电梯相比，节省电能近20%。

(4) 控制回路针对无机房的特殊性进行优化设计，减少故障的发生，提高电梯使用的可靠性。

(5) 针对无机房电梯的特点设计了完善的救援功能，可以在停电的情况下使用系统配置的应急电源和外接的应急电源进行救援，以确保乘客和操作人员的安全。
