变压器故障分析与处理

变压器的故障分析及处理一、声音异常变压器在正常运行时，会发出连续均匀的“嗡嗡"声。

如果产生的声音不均匀或有其他特殊的响声，就应视为变压器运行不正常，并可根据声音的不同查找出故障，进行及时处理。

主要有以下几方面故障：1.电网发生过电压。

电网发生单相接地或电磁共振时，变压器声音比平常尖锐。

出现这种情况时，可结合电压表计的指示进行综合判断。

2.变压器过载运行。

负荷变化大，又因谐波作用，变压器内瞬间发生“哇哇”声或“咯咯”的间歇声，监视测量仪表指针发生摆动，且音调高、音量大。

3.变压器的夹件、螺丝钉松动、声音比平常大且有明显的杂音，但电流、电压又无明显异常时，则可能是内部夹件或压紧铁芯的螺丝钉松动，导致硅钢片振动增大。

4.变压器局部放电。

若变压器的跌落式熔断器或分接开关接触不良时，有“吱吱”的放电声；若变压器的变压套管脏污, 表面釉质脱落或有裂纹存在，可听到“嘶嘶”声；若变压器内部局部放电或电接不良，则会发出“吱吱”或“僻啪”声，而这种声音会随离故障的远近而变化，这时，应对变压器马上进行停用检测。

5.变压器绕组发生短路。

声音中夹杂着有水沸腾声，且温度急剧变化、油位急剧升高，则应判断为变压器绕组发生短路故障，严重时会有巨大轰鸣声，随后可能起火。

这时，应立即停用变压器进行检查。

6.变压器外壳闪络放电。

当变压器绕组高压引起出线相互间或它们对外壳闪络放电时，会出现此声。

这时，应对变压器进行停用检查。

二、气味、颜色异常1.防爆管防爆膜破裂。

防爆管防爆膜破裂会引起水和潮气进入变压器内，导致绝缘曲乳化及变压器的绝缘强度降低。

2.套管闪络放电。

套管闪络放甩会造成发热导致老化，绝缘受损甚至引起爆炸。

3.引线（接线头）、卡处过热引起异常工套管接线端部紧固部分松动或引线头、线鼻子滑牙等，接触面发生氧化严重，使接触过热，颜色变暗失去光泽，表面镀层也遭破坏。

4.套管污损引起异常。

套管污损产生电晕、闪络，会发生臭氧味，冷却风扇、油泵烧毁会发出烧焦气味。

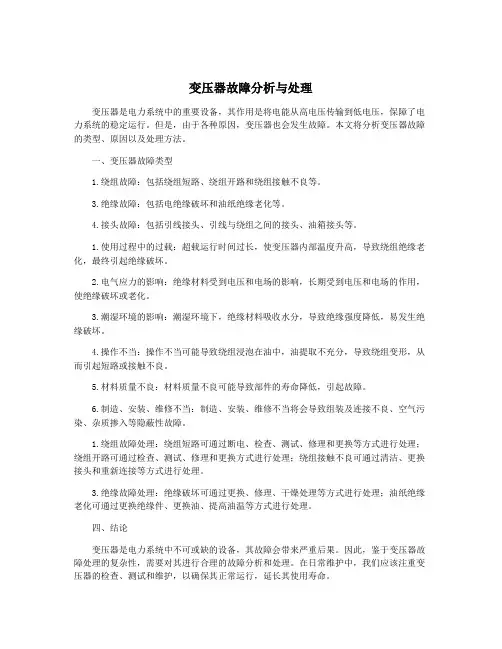

变压器故障分析与处理变压器是电力系统中的重要设备，其作用是将电能从高电压传输到低电压，保障了电力系统的稳定运行。

但是，由于各种原因，变压器也会发生故障。

本文将分析变压器故障的类型、原因以及处理方法。

一、变压器故障类型1.绕组故障：包括绕组短路、绕组开路和绕组接触不良等。

3.绝缘故障：包括电绝缘破坏和油纸绝缘老化等。

4.接头故障：包括引线接头、引线与绕组之间的接头、油箱接头等。

1.使用过程中的过载：超载运行时间过长，使变压器内部温度升高，导致绕组绝缘老化，最终引起绝缘破坏。

2.电气应力的影响：绝缘材料受到电压和电场的影响，长期受到电压和电场的作用，使绝缘破坏或老化。

3.潮湿环境的影响：潮湿环境下，绝缘材料吸收水分，导致绝缘强度降低，易发生绝缘破坏。

4.操作不当：操作不当可能导致绕组浸泡在油中，油提取不充分，导致绕组变形，从而引起短路或接触不良。

5.材料质量不良：材料质量不良可能导致部件的寿命降低，引起故障。

6.制造、安装、维修不当：制造、安装、维修不当将会导致组装及连接不良、空气污染、杂质掺入等隐蔽性故障。

1.绕组故障处理：绕组短路可通过断电、检查、测试、修理和更换等方式进行处理；绕组开路可通过检查、测试、修理和更换方式进行处理；绕组接触不良可通过清洁、更换接头和重新连接等方式进行处理。

3.绝缘故障处理：绝缘破坏可通过更换、修理、干燥处理等方式进行处理；油纸绝缘老化可通过更换绝缘件、更换油、提高油温等方式进行处理。

四、结论变压器是电力系统中不可或缺的设备，其故障会带来严重后果。

因此，鉴于变压器故障处理的复杂性，需要对其进行合理的故障分析和处理。

在日常维护中，我们应该注重变压器的检查、测试和维护，以确保其正常运行，延长其使用寿命。

变压器常见故障及处理方法1 变压器常见故障及处理方法变压器是电力系统中必不可少的电气设备，它能够实现电能的变换和传递。

然而，在使用过程中，变压器也可能会出现各种故障。

这里我们介绍一些变压器的常见故障及处理方法。

2 电气故障变压器的电气故障主要包括短路故障、绕组接地故障等。

短路故障是指变压器内部的绕组发生短路现象，造成电流异常，在产生大量热量的同时还会破坏绝缘体。

绕组接地故障是指绕组与地之间发生电路故障，造成设备的短路或断路。

处理方法：应及时切断变压器的电源，排除短路故障的原因。

在报修维修之前，要对设备进行过电流、过压等实验以确保设备没有其他问题。

绕组接地故障的处理则需要检查绕组的绝缘性能、接线等，同时采取合适的修补方法进行处理。

3 绝缘故障变压器的绝缘故障主要表现为击穿、加热、老化等，这些故障会对设备的使用、耐久度、安全性产生较大影响。

处理方法：对于绝缘老化的问题，我们可以通过改变设备的绕组材料、升级设备的绝缘等级等方法进行处理，也可以进行定期的检测和维护工作，及时更换设备的绝缘状态。

而对于击穿和加热等问题，需要对设备进行绝缘维护、电场分布和电磁干扰分析以及加强设备附近的环境维护工作，及时排除环境因素对设备造成的影响。

4 泄漏故障变压器泄漏问题主要表现为油罐、切换柜、遮蔽罩等部件容易发生渗漏。

泄漏问题会影响设备的运行，增加设备的损耗，影响变压器的安全性等。

处理方法：对于变压器泄漏问题，我们可以采取检测和维护方式进行处理，首先需要排除泄漏的原因，然后针对泄漏部位进行处理。

对于油罐漏油，需要先切断设备的电源，然后进行主冷器的封闭工作，尽可能减少泄露问题，随后进行相应维护工作。

5 性能降低变压器的性能降低主要是指设备在运行过程中出现了额定容量降低、效率下降等问题。

这些故障可能与绕组的电阻升高、磁路铁损、绕组锈蚀等因素有关。

处理方法：对于变压器性能降低的问题，我们可以采取妥善的维修方式进行处理，包括更换或修理损坏部件，调整设备的运转参数，尽可能减少设备的损耗和加强设备的维护工作等措施。

常见变压器故障与解决措施1.前言变压器是电力系统中必不可少的电气设备，它最主要的作用是进行电源的变换。

同时，在其他设备中也存在大量的变压器。

变压器的正常工作对于电力系统运行是非常关键的。

但是，由于各种因素的影响，变压器难免出现故障。

在故障出现时，如何及时的发现和解决问题，是我们所需要重点掌握的知识。

本文就是想从常见变压器的故障方面出发，为我们熟悉变压器故障的种类以及相对应的解决措施提供一些参考。

2.常见故障2.1 短路故障变压器短路故障是比较常见、比较严重的故障。

常常由于变压器中的绕组短路引起的。

主要分为沿着焊点短路、沿着绕组短路和与铁芯短路三种情况。

因绕组内部短路，短路电流很大，对于变压器的热负荷能力的影响也就越大。

2.2 开路故障变压器的开路故障与短路故障同样也是一个很严重的故障。

开路导致绕组内部闭合，进而无法进行电源的变化。

潜在原因可以是绕组太过劣质、埋设的线路绝缘子出现问题等等。

但相应的解决方法十分简单，可以采取的措施包括着手维修线路、加强绝缘等等。

2.3 铁芯饱和故障由于外部干扰、磁通量过大、温度过高等原因导致变压器的铁芯饱和是一个比较常见的故障情况。

铁芯饱和导致铁芯上的热损耗和温升加大，变压器损耗也不可避免的变得更大。

解决方法也十分简单，可以增加电源电压、降低负载电流等等。

3.解决措施既然对于变压器故障的原因有了了解，那么也有必要分享一下相对应的解决方案。

3.1 短路故障对于短路故障，首先要做的就是进行停机检修。

需要查明短路点是在哪个绕组，需要多次检测。

一旦找到短路点，就需要用胶带或其他的绝缘材料进行修复。

这里需要提醒一下，一定要将绕组上的胶带处理好，以免导致短路问题的发生。

3.2 开路故障对于开路故障，其实解决方案就是找到开路线路并进行维修。

需要使用专业工具对开口处进行封闭以及使用专用绝缘油封固。

另外，对于维修后的设备一定要及时检查进行试运行，以确保没有问题。

3.3 铁芯饱和故障对于铁芯饱和的故障，我们可以使用非常简单的措施进行解决，例如：增加大伏点、减低载流等等。

变压器典型故障分析及处理变压器是电力系统中不可缺少的设备，其主要功能是将高压电能转变为低压电能，并通过电网输送到用户终端。

然而，由于各种原因，变压器在运行过程中可能会发生故障，导致设备损坏甚至停运。

因此，对变压器的典型故障进行分析和处理是非常重要的。

一、变压器的典型故障1.绝缘击穿：绝缘击穿是变压器常见的故障之一，它可能导致设备短路、电弧放电等问题。

绝缘击穿的原因包括局部过热、杂质污秽、绝缘老化等。

2.缺油：变压器内部的绝缘油起着冷却和绝缘作用，缺油可能导致设备发热、性能下降等问题。

常见的缺油原因有油泄漏、油位过低等。

3.短路：变压器的短路可能导致设备过载、电弧放电等问题。

短路的原因包括线圈短路、绝缘击穿等。

4.过载：变压器承载电能的能力是有限的，超过其额定负荷运行可能会导致设备过载、发热等问题。

过载的原因包括负荷突增、电网故障等。

5.偏差电压：变压器的输出电压应符合国家标准或用户要求，偏差电压可能导致设备无法正常工作或用户终端设备受损。

偏差电压的原因包括电网电压波动、变压器内部故障等。

二、变压器故障处理1.绝缘击穿处理：若变压器发生绝缘击穿，应立即切断电源，并对设备进行绝缘测试，找出故障点进行修复或更换绝缘材料。

2.缺油处理：对于变压器缺油问题，应及时进行加油，并检查设备内部是否有油泄漏或油位过低的问题，及时修复。

3.短路处理：变压器发生短路时，应立即切断电源，并进行隔离处理。

找出短路点，并进行修复或更换故障部件。

4.过载处理：当变压器发生过载时，应及时减少负荷或调整电网供电。

若变压器长期过载，应考虑增加设备容量或进行升级。

5.偏差电压处理：对于变压器输出的偏差电压，可以通过调整变压器的接线方式或采取电压补偿措施进行处理。

同时，还应及时检查变压器内部是否有损坏或故障的元件。

三、预防措施1.定期检查：对变压器进行定期检查，包括绝缘测试、油质分析、温度测量等，及时发现潜在问题并进行处理。

2.给予足够的冷却：保持变压器周围的通风良好，确保变压器能够得到足够的冷却，避免设备过热。

变压器的常见故障分析及其处理措施变压器是电力系统中非常重要的设备，负责将供电系统中的电压进行变换和传输。

然而，由于使用时间的增长和外界环境的影响，变压器可能出现各种故障。

因此，了解变压器的常见故障以及相应的处理措施对于保证电力系统的安全稳定运行非常重要。

一、有关外部环境的故障：1.异常温度：变压器运行时，由于负载过大、冷却系统故障或环境温度过高等原因，可能导致变压器温度过高。

处理措施包括检查冷却系统、减小负载、提高通风等。

2.潮湿和污染：变压器长期运行在湿润和污染的环境中，可能导致绝缘击穿、绝缘老化等问题。

处理措施包括定期清洁和维护、提高绝缘等级、加强绝缘材料的保护等。

二、有关绝缘的故障：1.绝缘击穿：绝缘击穿是指绝缘材料在电压过高或短路情况下失效，导致电流异常增大。

处理措施包括查找击穿原因、修复绝缘或更换更好的绝缘材料。

2.绝缘老化：绝缘老化是由于长期使用和外界因素影响导致绝缘材料变质和损坏。

处理措施包括定期检查和维护绝缘、更换老化的绝缘材料等。

三、有关线圈的故障：1.短路：线圈的短路可能是由于绝缘击穿、过载和外界物质的进入等原因造成的。

处理措施包括查找短路原因、维修线圈或更换更好的线圈。

2.匝间短路：匝间短路是指绕组中的匝间发生电压短路，可能导致线圈的局部过热和故障。

处理措施包括修复线圈或更换线圈。

四、有关电气和机械故障：1.漏油：变压器的运行过程中，绝缘油可能泄漏，导致绝缘性能下降。

处理措施包括检查和修复油漏点、更换密封件等。

2.内部故障：内部故障是指变压器的电气和机械部件出现故障，如开关元件损坏、继电器故障等。

处理措施包括维修或更换故障组件。

五、其它故障：1.噪音和振动：变压器的噪音和振动可能是由于机械部件的松动和不良运行引起的。

处理措施包括检查和紧固机械部件、修复振动噪音源等。

2.过载和短路保护失效：过载和短路保护装置失效可能导致变压器的过载和短路故障。

处理措施包括定期检查和测试保护装置的可靠性，修复或更换失效的装置。

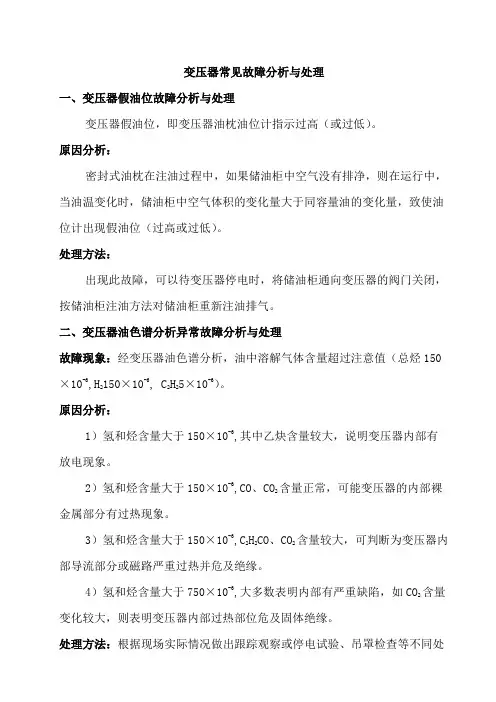

变压器常见故障分析与处理一、变压器假油位故障分析与处理变压器假油位，即变压器油枕油位计指示过高（或过低）。

原因分析：密封式油枕在注油过程中，如果储油柜中空气没有排净，则在运行中，当油温变化时，储油柜中空气体积的变化量大于同容量油的变化量，致使油位计出现假油位（过高或过低）。

处理方法：出现此故障，可以待变压器停电时，将储油柜通向变压器的阀门关闭，按储油柜注油方法对储油柜重新注油排气。

二、变压器油色谱分析异常故障分析与处理故障现象：经变压器油色谱分析，油中溶解气体含量超过注意值（总烃150×10-6,H2150×10-6, C2H25×10-6）。

原因分析：1）氢和烃含量大于150×10-6,其中乙炔含量较大，说明变压器内部有放电现象。

2）氢和烃含量大于150×10-6,CO、CO2含量正常，可能变压器的内部裸金属部分有过热现象。

3）氢和烃含量大于150×10-6,C2H2CO、CO2含量较大，可判断为变压器内部导流部分或磁路严重过热并危及绝缘。

4）氢和烃含量大于750×10-6,大多数表明内部有严重缺陷，如CO2含量变化较大，则表明变压器内部过热部位危及固体绝缘。

处理方法：根据现场实际情况做出跟踪观察或停电试验、吊罩检查等不同处理方法。

三、变压器油温表故障分析与处理当出现变压器油温在CRT显示坏点或温度显示不正常时，主要由以下几个方面进行检查：1)、检查油温表Pt100是否良好。

测量Pt100阻值，换算为温度值后与就地油温表指示相比较，来确定Pt100是否良好。

2)、检查由油温表至CRT电缆是否良好。

检查油温表内端子排、变压器本体端子箱内端子排的电缆接线是否良好，依次测量Pt100阻值，直到热工模块的接线是否良好，电缆是否开路，来判断是否模块通道有问题。

3)、如果Pt100电阻信号经端子箱内变送器转换为电流信号后送至热工模块，则测量变送器辅助电源是否良好，之后测量变送器输出电流，将其与热工定值相比较，确定变送器是否损坏。

变压器的常见故障、故障的判断方法以及故障的处理方法本文就先介绍变压器的一些常见故障，以及故障的推断方法，最终共享故障的处理方法，以供大家参考。

一、变压器的常见故障变压器的常见故障主要表现在下面三个方面：1.外部故障。

变压器外部故障主要是变压器套管和引出线上发生的相间短路和接地短路。

2.内部故障。

变压器内部故障主要包括绕组相间短路、绕组匝间短路及中性点接地系统绕组地接地短路等。

3.变压器的渗漏是变压器故障的常见问题，特殊是一些运行年限已久的变压器更为普遍，轻者污染设备外表影响美观，重者威逼设备平安运行甚至人员生命，变压器的渗漏包括进出空气正常经吸湿器进入的空气除外和渗漏油。

造成渗漏的缘由主要有两个方面：一方面是在变压器设计及制造工艺过程中埋伏下来的；另一方面是由于变压器的安装和维护不当引起的。

变压器主要渗漏部位常常消失在散热器接口、平面碟阀帽子、套管、瓷瓶、焊缝、砂眼、法兰等部位。

（1）进出空气进出空气是一种看不见的渗漏形式。

例如套管头部、储油柜的隔膜、平安气道的玻璃、焊缝砂眼以及钢材夹砂等部位的进出空气都是看不见的。

多年来，电力系统的主要恶性事故大多是绕组的烧伤事故和因变压器低压出口短路对器身的严峻损坏。

（2）渗漏油的分类变压器的渗漏油可分为内漏和外漏两种，而外漏又可分为焊缝渗漏和密封面渗漏两种。

1）内漏：内漏最普遍的就是充油套管中的油以及有载调压装置切换开关油室的油向变压器本体渗漏。

2）外漏：外漏分为焊缝渗漏和密封面渗漏两种：焊缝渗漏：焊缝渗漏是由于钢板焊接部位存在砂眼所造成的。

密封面渗漏：密封面渗漏状况比较简单，要详细问题详细分析。

在变压器大修或安装过程中应把防止密封面渗漏作为一项重要工作。

二、变压器的故障推断方法一般状况下，若变压器的各项绝缘预防性试验结果都符合预试规程的要求，则认为该设备绝缘状况良好能够投入运行，但是往往有时消失个别项目部合格，达不到预试规程的要求，或者设备结构特别，无详细规定、无标准可参照时，可依据以下四个方面进行综合分析推断，最终作出客观、正确的结论。
