不良导体导热系数的测定一、实验中，测量导热系数的公式为：)()(2)2(21εεπελ-++=B B A A A A R h h R h R dt d c m式中21,εε 是稳态时对应于加热铜盘C ，散热铜盘A 的温度分别为 21,θθ的电压表的读数。
dtd ε：铜盘A 在温度为2θ时的散热速率 m : 铜盘A 的质量 已知 g m 00.896=c ：铜的比热已知 11385--⋅⋅=C Kg J cA R ：铜盘A 的半径已知cm R A 00.132= A h ：铜盘A 的厚度已知 cm h A 754.0= B h ：待测样品B 的厚度 已知 cm h B 800.0= B R ：待测样品B 的半径已知cm R B 00.132=二、实验步骤：1. 小心地将橡胶塞从杜瓦瓶里拔出，将它（连同两根玻璃管）斜靠在基座，如图（1）所示。
将杜瓦瓶装上适量的水和冰块，小心地把橡胶塞连同两根玻璃管塞入瓶中。
（1）2.将铜盘A放在三脚支架上并使之不与周围的三个金属柱接触。
然后，在铜盘A 上放上待测的橡胶盘B，如图（2）。
3.将红外加热装置连同加热铜盘C压在待测的橡胶盘B上。
把热电偶的热端分别插入铜盘C和铜盘A；将红外加热炉的防护罩罩好，如图（3）。
4.将电压表接好，并调零。
把拨动开关拨到上方，电源开关拨到220V，关风扇。
此时，电压表显示的是铜盘C 的温度。
如图（4）。
（2）（3）（4）铜盘A橡胶盘B 三脚支架热电偶热端5. 10分钟后，电源开关拨到110V ，开风扇。
此后，每隔2分钟记录一次上下铜盘的温度，直到连续的三次记录中，上盘的温度不变，同时下盘的温度也不变。
这时系统达到了稳态,将稳态时的温度值记为s s 21,εε 表格1：6. 关电源，关风扇，停止加热。
移去橡胶盘， 使铜盘C 直接接触铜盘A ，拨动开关拨到下方， 电源开关拨到220V 进行加热。
此时，电压表显 示的是铜盘A 的温度。
7. 铜盘A 的温度比稳态时的温度增加1mV ，停止加热。

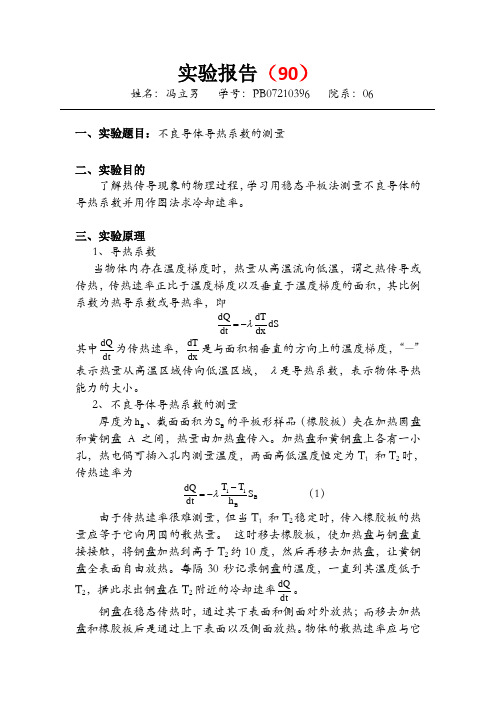

实验报告（90）姓名：冯立男 学号：PB07210396 院系：06一、实验题目：不良导体导热系数的测量二、实验目的了解热传导现象的物理过程，学习用稳态平板法测量不良导体的导热系数并用作图法求冷却速率。
三、实验原理 1、导热系数当物体内存在温度梯度时，热量从高温流向低温，谓之热传导或传热，传热速率正比于温度梯度以及垂直于温度梯度的面积，其比例系数为热导系数或导热率，即dQ dTdS dt dxλ=- 其中dQ dt 为传热速率，dTdx是与面积相垂直的方向上的温度梯度，“—”表示热量从高温区域传向低温区域， λ是导热系数，表示物体导热能力的大小。
2、不良导体导热系数的测量厚度为B h 、截面面积为B S 的平板形样品（橡胶板）夹在加热圆盘和黄铜盘A 之间，热量由加热盘传入。
加热盘和黄铜盘上各有一小孔，热电偶可插入孔内测量温度，两面高低温度恒定为T 1 和T 2时，传热速率为11B BT T dQS dt h λ-=- （1） 由于传热速率很难测量，但当T 1 和T 2稳定时，传入橡胶板的热量应等于它向周围的散热量。
这时移去橡胶板，使加热盘与铜盘直接接触，将铜盘加热到高于T 2约10度，然后再移去加热盘，让黄铜盘全表面自由放热。
每隔30秒记录铜盘的温度，一直到其温度低于T 2，据此求出铜盘在T 2附近的冷却速率dQ dt。
铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。
物体的散热速率应与它们的散热面积成正比，即'A A A A A A R (R 2h )dQ dQ dt R (2R 2h )dtππ+=⋅+ 式中'dQ dt为盘自由散热速率。
而对于温度均匀的物体，有'dQ dT mc dt dt =。
这样，就有A A A A Cu A A A R (R 2h )dQ dT=m c dt R (2R 2h )dtππ+⋅+ （2） 比较（1）和（2）式，可以求出导热系数为A CuB A A 2B A A 12m c h (R 2h )dT=2R (R h )(T -T )dtλπ+⋅+ （3）四、实验内容1、观察和认识传热现象、过程及其规律： （1）自拟数据表格，用卡尺测量铜盘A 和样品B 的厚度及其直径，并求出平均值和误差（各测三次）；（2）熟悉各仪表的使用方法，并按书上的图示连接好仪器；（3）接通调压器电源，将红外灯升压，使其从零缓慢升至200V 。
测量不良导体的导热系数一 实验目的1、 用稳态平板法测量不良导体的导热系数2、 用物体的散热速率求传热速率3、 掌握热电偶测量温度的方法 二 实验仪器导热系数仪、杜瓦瓶，热电偶、FPZ-1型多量程直流数字电压表、游标卡尺、停表 三 实验原理 （一） 稳态平板法ht Q 21θθλ-A =∆∆ tQ∆∆为热流量，λ为该物质的导热系数，也称热导率，h-样品厚度， A-样品面积。
所谓稳态指的是高温物体传热的速率等于低温物体散热的速率时，系统便处于一个稳定的热平衡状态。
（二） 实验装置及方法d ht Q 2142πθθλ-=∆∆A- 加热铜盘，P-散热铜盘；d-样品盘的直径，h-样品盘的厚度；θ1-加热铜盘的温度，θ2-散热铜盘的温度。
（三） 冷却法测量散热铜盘的散热速率∵ dt d t Q c m P P θ=∆∆散 ；dtd θ 是曲线在θ2点的斜率，如下图∴ ()dt d h d c m P P θθθπλ2124-= 四 实验内容及步骤1、测量样品盘的厚度h 和直径d ，并记录散热铜盘的质量。
2、调节支架上的三个螺丝使它往下降一部份，将散热铜盘放在它的上面，再往上放样品盘，然后将加热器放在样品盘上面，使三个盘紧密接触，然后把加热器固定，再用三个螺丝往上拧，使整个系统固定不动。
3、将热电偶的插头分别插入两对孔中，并打开毫伏计（要调零）判断热端冷端，将热端分别插入加热铜盘和散热铜盘，冷端插入杜瓦瓶中。
4、用220v 电压加热15分钟，再用110v 加热同时打开风扇，大约半小时后每隔壁5分钟观察θ1、θ2的值各一次，直到观察到连续两组的数值不变即可认为系统达到稳态，记录这组数据。
5、重新用220v 电压加热同时关掉风扇，观察θ2的变化，当达到 θ2+0.2mv 时停止加热并移开加热器同时打开风扇。
观察θ2的变化当温度回落到θ2+0.2mv 时开始每隔壁30秒读一次数据直到θ2-0.2mv ，关掉风扇即完成此次操作。
实验九不良导体导热系数的测量导热系数（热导率）是反映材料热性能的物理量，导热是热交换三种（导热、对流和辐射）基本形式之一，是工程热物理、材料科学、固体物理及能源、环保等各个研究领域的课题之一，要认识导热的本质和特征，需了解粒子物理而目前对导热机理的理解大多数来自固体物理的实验。
材料的导热机理在很大程度上取决于它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移，在金属中电子流起支配作用，在绝缘体和大部分半导体中则以晶格振动起主导作用。
因此，材料的导热系数不仅与构成材料的物质种类密切相关，而且与它的微观结构、温度、压力及杂质含量相联系。
在科学实验和工程设计中所用材料的导热系数都需要用实验的方法测定。
（粗略的估计，可从热学参数手册或教科书的数据和图表中查寻）1882年法国科学家J?傅里叶奠定了热传导理论，目前各种测量导热系数的方法都是建立在傅里叶热传导定律基础之上，从测量方法来说，可分为两大类：稳态法和动态法，本实验采用的是稳态平板法测量材料的导热系数。
【实验目的】1•了解热传导现象的物理过程2 •学习用稳态平板法测量材料的导热系数3 •学习用作图法求冷却速率4 •掌握一种用热电转换方式进行温度测量的方法【实验仪器】YBF-3导热系数测试仪、冰点补偿装置、测试样品（硬铝、硅橡胶、胶木板）、塞尺等【实验原理】为了测定材料的导热系数，首先从热导率的定义和它的物理意义入手。
热传导定律指出：如果热量是沿着z方向传导，那么在z轴上任一位置z o处取一个垂直截面积ds，以dT表示在z处的温度梯度，以dQ表示在该处的传热速率（单位时间dz dt内通过截面积ds的热量），那么传导定律可表示成：.dTdQ=-：・（）z0dsdt （9-1）dz式中的负号表示热量从高温区向低温区传导（即热传导的方向与温度梯度的方向相反）。
（9-1）式中比例系数'即为导热系数，可见热导率的物理意义：在温度梯度为一个单位的情况下，单位时间内垂直通过单位面积截面的热量。
实验六(b) 不良导体导热系数的测定实验目的1. 掌握不良导体导热系数的测定方法——稳态平衡法。
2．测定不良导体（橡皮或胶木）的导热系数, 并学会利用冷却法绘制曲线求等温冷却速度。
实验仪器不良导体导热系数测定仪, 温度计（0～100℃, 精确到0.1℃）, 蒸汽发生器, 气压计（共用）, 游标卡尺, 螺旋测微器, 秒表。
实验原理不良导体导热系数测定仪器装置如图3－6b－1所示。
上铜板与蒸汽室相接, 汽室内的温度T1为水的沸点温度, 可由气压计测出室内压强值, 再按附近压强与沸点之间的关系求得T1。
下铜板侧面开有一个小孔, 可插入温度计, 测量T2, 下有绝热支架, 便于悬在空中有利于散热。
热传导理论指出, 只要物质内部的温度不均匀, 便有热量传递。
根据热传导定律, 沿直线L方向, 在dt时间内通过垂直于L方向上的面积元ds传递的热量为式中负号表示热量沿着温度降低的方向传递；是温度梯度；K为导热系数。
对于一个厚度为h、面积为S的圆形板状的不良导体, 若维持上、下面稳定的温度T1和T2,其侧面绝热, 则在时间内t, 沿着与S面垂直方向上传递的热量Q可表示为（3－6b－1）待测圆形板状不良导体用相同形状的铜板夹持, 如图3－6a－1所示。
若要忽略侧面散热, 应使h较小, 因而做成薄圆形板状体。
它和上下铜板密切接触, 做到紧密吻合。
只有这样, 上下铜板的温度T1.T2就是待测不良导体上下面的温度。
当温度稳定时, 导热系数可以表示为（3－6b－2）式中h、S、T1.T2均可测量。
为待测不良导体的传热速率, 在稳定传热状态下, 可以认为它等于下铜板在温度为T2时, 从下面和侧面向环境散热的速率。
本实验用下铜板的冷却曲线来求散热速率, 其方法如下: 取出待测样品, 使上下铜板直接接触一段时间后, 再取走上铜板, 让下铜板向环境散热, 自然冷却。
若这时下铜板通过上下两面和侧面的散热速率为, 则（3－6b－3）, （3－6b－4）式中c和m为下铜板的比热和质量。
不良导体的热导系数的测量实验简介材料的导热系数是反映材料热性能的物理量，导热机理在很大程度上取决与它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移。
导热系数不仅与构成材料的物质种类密切相关，而且与它的微观结构、温度、 压力及杂质含量相联系。
测量导热系数的方法比较多，但可以归并为两类基本方法：一类是稳态法，另一类是动态法。
用稳态法时，先用热源对测试样品进行加热，并在样品内部形成稳定的温度分析，然后进行测量。
而在动态法中，待测样品中的温度分布是随时间变化的，例如按周期性变化等。
本实验采用稳态法进行测量。
实验目的了解热传导现象的物理过程，学习用稳态平板法测量不良导体的导热系数并用作图法求冷却速率。
实验仪器待测橡皮垫、黄铜板、加热铜质圆盘（带隔热层）、红外灯、热电偶、杜瓦瓶、冰水混合物、0~250V 变压器、秒表、游标卡尺等实验原理1，导热系数当物体内存在温度梯度时，热量从高温流向低温，谓之热传导或传热，传热速率正比于温度梯度以及垂直于温度梯度的面积，比例系数为热导系数或导热率：dS dxdTdt dQ λ-= （1） 2，不良导体导热系数的测量厚度为h 、截面面积为S 的平板形样品（橡胶板）夹在加热圆盘和黄铜盘之间。
热量由加热盘传入。
加热盘和黄铜盘上各有一小孔，热电偶可插入孔内测量温度，两面高低温度恒定为T 1 和T 2时，传热速率为S hT T dt dQ21--=λ （2）图 1图 2由于传热速率很难测量，但当T 1 和T 2稳定时，传入橡胶板的热量应等于它向周围的散热量。
这时移去橡胶板，使加热盘与铜盘直接接触，将铜盘加热到高于T 2约10度，然后再移去加热盘，让黄铜盘全表面自由放热。
每隔30秒记录铜盘的温度，一直到其温度低于T 2，据此求出铜盘在T 2附近的冷却速率dtdT。
铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。
实验 六 不良导体导热系数的测定导热系数(又称热导率)是表征物质材料热传导性质的重要物理量。
材料结构的变化与所含杂质的不同对材料导热系数值都有明显的影响，因此材料的导热系数常常需要由实验去具体测定。
1804年法国物理学家毕奥通过平壁导热实验的结果最早的表述了导热定律。
稍后，1822年法国的傅立叶运用数理的方法，更准确地把它表述为后来称之为傅立叶定律的微分形式，从而奠定了导热理论。
目前测量导热系数的方法都是建立在傅立叶导热定律的基础上。
从测量的方法来说可分为两类：一类是稳态法，另一类是动态法。
在稳态法中，先利用热源在待测样品内部形成一稳定的温度分布，然后进行测量。
在动态法中，待测样品中的温度分布是随时间变化的。
例如呈周期性的变化等。
本实验采用稳态法进行测量。
【实验目的】（1）学习用稳态法测定材料的导热系数。
（2）学习如何运用实验观测的手段，尽快找到最佳的实验条件和参数，正确测出所需的实验结果的方法。
（3）学习用物体散热速率求热传导速率的实验方法。
（4）学习热电偶的测温原理和方法。
【实验原理】（１） 傅立叶热传导方程1882年法国数学、物理学家傅立叶给出了一个热导体的基本公式——傅立叶导热方程式。
该方程式指出，在物体内部，取两个垂直于热传导方向、彼此相距为h 、温度分别为1T 、2T 的平行面（设 1T >2T ），若平面面积均为 S ，在d t 时间内通过面积S 的热量d Q 满足下述表达式：dtdQ =h T T S 21-λ, （1） 式中dt dQ 为热流量，λ为该物质的热导率（又称导热系数），表明物质导热的能力。
λ在数值上等于相距单位长度的两平面的温度相差1个单位时，在单位时间内通过单位面积的热量；其单位为)K m (W 。
（2）本实验装置为导热系数测定仪，如图1所示。
本仪器可用于稳态法测量不良导体、金属和气体的导热系数，采用电热板加热、热电偶测温、数字毫伏表测量温差电动势。
它由电加热板、铜加热盘A,橡皮样品圆盘B,铜散热盘C 、样品支架及调节螺丝、风扇、温度传感器以及控温与测温器组成。
