高压钠灯的工作原理高压钠灯（High Pressure Sodium Lamp，简称HPS灯）是一种常用的高强度放电灯，广泛应用于室内和室外照明领域。
它以其高效能、长寿命和良好的光色渲染能力而受到普遍认可。
高压钠灯由灯泡、起动器、电源等组成。
其工作原理可以概括为以下几个步骤：1. 开始预热：当高压钠灯通电时，起动器首先会提供一个高压脉冲，以启动灯管的预热过程。
这个脉冲电流会在灯管的两个电极之间产生放电，使灯管内的气体变得活跃。
2. 电极放电：一旦灯管被预热，电极之间的电压开始增加。
当电压达到足够高时，电极之间的间隙会被击穿，放电现象会发生。
这时，灯管内的钠蒸气和水银蒸气会被激发，产生微弱的紫外线辐射。
3. 变换成可见光：高压钠灯内的荧光粉涂层会将紫外线辐射转换为可见光。
这个荧光粉涂层通常含有镉和铝等元素，这些元素的不同组合会产生不同的光色。
因此，高压钠灯可以通过调整荧光粉涂层的成分来改变其发光颜色。
4. 稳定电流：在高压钠灯工作期间，电流的稳定性非常重要，否则会导致灯光闪烁或者灯具损坏。
为了保证电流的稳定，高压钠灯通常采用电子镇流器来控制电流的大小和稳定度。
5. 发光和照明：一旦电流稳定，高压钠灯就会开始发光。
光线从灯泡中散射出来，照亮周围环境。
高压钠灯的发光效果较好，其光效较高，可以提供较高亮度的照明效果。
需要注意的是，高压钠灯在瞬间通电和重新点亮时需要一定的时间来重新启动和预热。
因此，在切断电源后，应给予足够的时间来冷却和重新预热，以防止损坏灯管。
总结一下，高压钠灯的工作原理是通过预热、电极放电、荧光粉涂层转换光线和稳定电流的过程，将电能转化为可见光能，实现照明效果。
高压钠灯以其高效能、长寿命和良好的光色渲染能力，成为广泛使用的照明设备。
在未来的科技发展中，可能会出现更高。

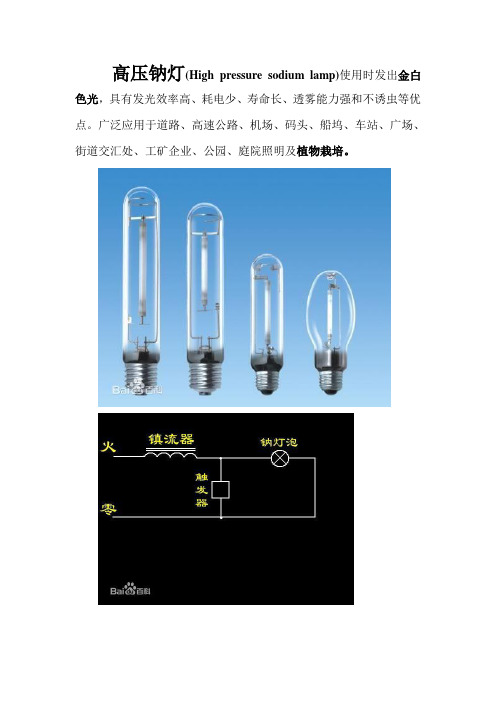

高压钠灯(High pressure sodium lamp)使用时发出金白色光，具有发光效率高、耗电少、寿命长、透雾能力强和不诱虫等优点。
广泛应用于道路、高速公路、机场、码头、船坞、车站、广场、街道交汇处、工矿企业、公园、庭院照明及植物栽培。
LED 是英文light emitting diode （发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，用银胶或白胶固化到支架上，然后用银线进行焊接，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED 的抗震性能好。
电子通过势垒产生的能量迁越直接发光。
通过LED制作的灯具由于发光过程不产生热量，能量转换效率接近百分之百，寿命超长，是照明技术的发展方向。
2010年，LED灯成为了园艺界和农业的热门话题。
美国国家航空航天局率先在太空使用LED灯栽种，其后家用和商业的室内园艺也跟随。
这些栽种专用灯经特别设计，其光波刚好是叶绿素吸收的波长，促进生长之余，亦减少植物不吸收的光波，造成浪费。
在可见光谱中，光合作用只需红蓝两色，所以这些灯的设计都有这两种颜色。
比起同类产品，这些LED灯能提供同样光度、不需镇流器、而且发热比气体放电灯少得多，用于室内栽种十分适合。
发热少能减少蒸散作用，从而减少灌概次数。
亦因如此，使用这些栽种灯时，植物亦不宜过份灌概。
高压钠灯的原理高压钠灯是一种重要的照明设备，广泛应用于大型高速公路、地下道、机场等场所。
高压钠灯具有高亮度、高效能、长寿命等特点，能够为人们提供更加明亮、清晰的照明效果，为各行各业的发展起到重要的支撑作用。
那么，高压钠灯的原理是什么呢？让我们一起来了解一下。
一、高压钠灯的基本构成高压钠灯主要由灯体、电路和镇流器等部分组成，每部分都起着非常重要的作用。
其中，灯体常使用高压钠灯管或卤素灯管，电路部分一般为变压器和电容器，而镇流器则是用来限制电流和稳压的器件。
二、高压钠灯的发光原理高压钠灯的发光原理是利用玻璃管内的气体放电效应，将电能转化为光能。
具体来说，电路内的变压器会将电压提升至高压状态，并使气体放电形成等离子体。
由于钠原子的电子结构较特殊，当电子在高压状态下与钠原子发生碰撞时，会使钠原子的电子跃迁并释放出光子，即发生发光现象。
此时，高压钠灯管内会发出明亮的黄色光芒。
三、高压钠灯的优缺点1、优点：（1）高照度：高压钠灯照明效果非常好，在较大的范围内能够提供明亮、均匀的照明效果。
（2）高效能：高压钠灯的能效比较高，能够提高照明效果的同时节省能源。
（3）长寿命：高压钠灯的使用寿命较长，使用寿命可以达到2万-5万小时。
2、缺点：（1）发光颜色单一：高压钠灯只能发出黄色光，不能像白炽灯那样发出多种颜色的光芒。
（2）显色性较差：由于高压钠灯只能发出黄色光，使得其对物体的色彩还原能力较差。
（3）启动时间较长：高压钠灯在启动后需要短暂的预热时间，才能发出光芒。
四、高压钠灯的应用范围高压钠灯是一种非常重要的照明设备，广泛用于大型高速公路、地下道、机场、码头等场所。
其照明效果良好、更省电能、寿命较长的特点，使其在这些场所中得到了广泛的应用和发展。
总之，高压钠灯的原理非常重要，了解其发光原理和构成结构，有助于更好的理解高压钠灯的优缺点和应用范围。
希望今天的介绍能够帮助大家更好的了解高压钠灯。
PHILIPS高压钠灯高压钠灯灯具有发光效率高，耗电少，寿命长，透雾性强和不诱虫等特点，主要有普通性，高显色型，高光效型，低汞型，农用型等。
飞利浦高压钠灯凭借其独特的内部结构，稳定的质量在该产品领域一直独占鳌头。
SON PIus PIA(一体化天线式结构)采用飞利浦专利技术，独特的天线式内胆结构使灯的启动更方便，再次启动时间更迅速，灯的早期损坏更少，寿命更长。
飞利浦的高光效钠灯SON PIus和高显色钠灯SON(-T)COMFORT均采用了此专利技术，并且均含低汞，符合绿色环保的社会趋势。
飞利浦高光效钠灯专利的PIA技术，采用内置金属线，相比传统的双金属片结构，焊点数更少，抗变形性更佳，避免早期失效，降低维修成本，延长了使用寿命；金属线的增加，缩短了电场距离，大大改善了触发性能，启动速度更快。
内充高压氙气，配合放电管壁上的天线式启动线，既提高了光效又不增加启动电压。
飞利浦高压钠灯均采用特殊的锆铝消气片（ZrAI）灯的真空度更高，提高了流明输出，流明维持率更好。
减少早期失效（避免电解现象）钠灯的长寿命，高光通，高光效，透雾性能佳等特性，常应用于道路照明，泛光照明，广场照明等。
一、飞利浦高压钠灯/内触发高压钠灯系列PHILIPS SON-T/SON/SON-1·SON高压钠灯外壳通过ESC静电涂粉，输出光更舒适，不会产生眩光。
适用于：公共场所照明，工业照明等·SON-T高压钠灯寿命长，流明输出高。
·SON-I内触发高压钠灯不需要外部触发器，使用方便，更经济。
外壳涂粉，光色更舒适。
二、飞利浦高光效高压钠灯PHILIPS SON PIus·所有SON PIus均含低汞，是绿色照明的最佳选择。
·SON PIus PIA（一体化天线式结构）是飞利浦照明的又一伟大的创举，独特的天线式内胆结构在提高发光效率的同时的启动更方便，再次启动时间更迅速，灯的早期损坏更少，灯的寿命更长。
高压钠灯技术要求一、照度要求照度的具体要求根据车道数以及隧道设计行车速度进行设计，具体要求见相关图纸。
整个隧道照明系统的功率因数补偿采用单灯补偿．并要求每个灯具都能功率因数补偿达到0.85以上。
二、灯具包括灯体（含底座、支撑架、固定螺栓）、灯具外壳、反光器、光像、电器（含整流器、补偿电容等）等。
（1)使用环境条件①环境温度最高温度： 40 ℃；24 小时最高平均温度： 30 ℃；最低温度：一8 ℃。
②最热月平均相对湿度不大于90 ％。
③交流电源基本参致交流物入电压： AV220V （+6%，-8%）。
频率： 50 士0.5Hz(2)电气性能要求①额定值额定工作电压： 220V；额定绝缘电压： 500V；额定频率： 50Hz；额定功率：详见灯具清单。
②湿态绝缘电阻：用500V摇表测量湿态绝缘电阻不小于2MΩ。
③湿态介电强度：能承受交流50Hz ，1500V(有效值)试验电压1 分钟应无击穿或闪络现象。
④防触电保护类别：I 类。
⑤接线方式：单相三线制．⑥灯具参数防护等级：IP65电气性能：l 级：抗冲击性能：6 焦耳。
⑦灯具外壳耐腐蚀性能：II类．（3）技术要求①光学参数灯具效率：不少于75 ％。
灯泡功率平均寿命色温400W 20000h 2000k250W 20000h 2000k150W 20000h 2000k100W 20000h 2000k②光源采用高效、节能、长寿命的高压钠灯，色温2000k ，光源应在开启后5 分钟之内达到最大光通经的85 % ，当电压下降1％时，光通量减弱应小于3 ％。
③光源供货商应配套提供符合国家标准并和光源规格相配的优质节能型电感式镇流器、触发器。
④光源的光通量（实际采用的灯具可以大于该值，但不能小于该值）100W高压钠灯 9000Lm150W高压钠灯 16000Lm250W高压钠灯 28000Lm400W高压钠灯 48000Lm⑤灯具应内装整流器，触发器、补偿电容等电器元件，要求在短暂停电后，灯具的再启动时间不超过120 秒，经补偿后的功率因素大于0.85,所配镇流器应为低损耗型．电器元件应采用防潮、无自爆、耐火及阻燃产品，安全及保护性能达到并优于国家标准，各电器的使用寿命达6 年以上。
高压钠灯高压钠灯(High pressure sodium )放电稳定时，灯内钠蒸气的分压强达到106Pa的钠灯。
使用时发出金白色光，具有高、耗电少、寿命长、透雾能力强和不诱虫等优点。
广泛应用于道路、高速公路、机场、码头、船坞、车站、广场、街道交汇处、工矿企业、公园、庭院照明及。
高显色高压钠灯主要应用于、展览厅、、和宾馆等场所照明。
快速导航特点高、透雾能力强、不诱虫分类照明用具中文名高压钠灯寿命20000小时应用大片区域照明结构材料管、灯芯等目录∙ 1∙ 2∙ 3∙∙∙∙∙∙∙∙∙ 4∙ 5∙ 6∙∙∙∙1工作原理当灯泡启动后，管两端电极之间产生，由于的高温作用使管内的液钠汞气受热蒸发成为汞这蒸汽和钠蒸汽，阴极发射的电子在向阳极运动过程中，撞击放电物质的，使其获得能量产生或激发，然后由回复到；或由态变为，再回到基态无限循环，此时，多余的能量以的形式释放，便产生了光。
高压钠灯中放电物质蒸汽压很高，也即钠密度高，电子与钠之间碰撞次数频繁，使，出现其它可见的辐射，因此高压钠灯的光色优于。
高压钠灯是一种高强度泡。
由于泡的，如果把灯泡单独接到电网中去，其工作状态是不稳定的，随着放电过程继续，它必将导致电路中无限上升，最后直至灯管或电路中的零部件被过流烧毁。
伏—安特性高压钠灯同其他气体放一样，工作是弧光放电状态，伏—安特性曲线为负斜率，即灯泡电流上升，而灯泡却下降。
在恒定电源条件下，为了保证灯泡稳定地工作，电路中必须串联一具有正阻特性的来平衡这种负阻特性，稳定工作电流，该元件称为或。
、电容器、电感应器等均有限流作用。
电阻性体积小，价格便宜，与高压钠灯配套使用会发生启动困难，工作时电阻产生很高的热量，需有较大的散热空间、消耗很大，将会使电路总效率下降。
它一般在中使用，在交流电路中使用灯光有明显所闪烁现象。
电容性虽然不象电阻性自身消耗很大，低，在电源频率较低时，电容器充电时，会产生脉冲，对电极造成极大损害，灯光闪烁，影响灯泡；在中工作，波动能达到理想状态，成为理想的。
1.白炽灯：一般人认为电灯的发明者是发明大王爱迪生，实际上，这方面的试验研究在爱迪生之前就已开始了。
在美国1845 年的一份专利档案中，辛辛那提的斯塔尔提出可以在真空泡内使用碳丝。
英国的斯旺按照这种思路，用一条条碳化纸作灯丝，企图使电流通过它来发光，但是，因当时抽真空的技术还很差，灯泡中的残余空气，使得灯丝很快烧断。
因此，这种灯的寿命相当短，仅有个把小时，不具有实用价值。
1878年，真空泵的出现，使斯旺有条件再度开展对白炽灯的研究。
1879年 1 月，他发明的白炽灯当众试验成功，并获得好评。
1879 年，爱迪生也开始投入对电灯的研究，他认为，延长白炽灯寿命的关键是提高灯泡的真空度和采用耗电少，发光强、且价格便宜耐热材料作灯丝，爱迪生先后试用了1600多种耐热材料，结果都不理想，1879年10月21日同，他采用在采用碳化棉线作灯丝，把它放入玻璃球内，再启动气机将球内抽成真空。
结果，碳化棉灯丝发出的光明亮而稳定，足足亮了10 多个小时。
就这样，碳化棉丝白炽灯诞生了，爱迪生为此获得了专利。
成功并未使爱迪生停步，他在继续寻找比碳化棉更坚固耐用的耐热材料。
1880 年，爱迪生又研制出碳化竹丝灯，使灯丝寿命大大提高，同年10月，爱迪生在新泽西州自行设厂，开始进行批量生产，这是世界最早的商品化白炽灯，英国的斯旺也于1881 年在新堡郊外本威尔设厂。
白炽灯的发明，美国通常归功于爱迪生，英国则归功于斯旺。
在英国，电灯发明百周年纪念于1978年10月举行，而美国则于一年后的11 月举行。
两位发明家的竞争十分激烈，专利纠纷几乎不可避免，后来，两人达成协议，合资组建了爱迪生——斯旺电灯公司，在英国生产白炽灯。
色温：1000~1500K家庭，2. 荧光灯：荧光灯分传统型荧光灯和无极荧光灯，传统型荧光灯即低压汞灯，是利用低气压的汞蒸气在放电过程中辐射紫外线，从而使荧光粉发出可见光的原理发光，因此它属于低气压弧光放电光源。
传统型荧光灯内装有两个灯丝。
高压钠灯的基本知识高压钠灯使用时发出金白色光，它具有发光效率高、耗电少、寿命长、透雾能力强和不诱虫等优点。
广泛应用于道路、高速公路、机场、码头、船坞、车站、广场、街道交汇处、工矿企业、公园、庭院照明及植物栽培。
高显色高压钠灯主要应用于体育馆、展览厅、娱乐场、百货商店和宾馆等场所照明。
工作原理 当灯泡启动后，电弧管两端电极之间产生电弧，由于电弧的高温作用使管内的钠汞齐受热蒸发成为汞蒸气和钠蒸气，阴极发射的电在向阳极运动过程中，撞击放电物质有原子，使其获得能量产生电离激发，然后由激发态回复到稳定态；或由电离态变为激发态，再回到基戊无限循环，多余的能量以光辐射的形式释放，便产生了光。
高压钠灯中放电物质蒸气压很高，也即钠原子密度高，电子与钠原子之间碰撞次数频繁，使共振辐射谱线加宽，出现其它可见光谱的辐射，因此高压钠灯的光色优于低压钠灯。
高压钠灯是一种高强度气体放电灯泡。
由于气体放电灯泡的负阻特性，如果把灯泡单独接到电网中去，其工作状态是不稳定的，随着放电过程继续，它必将导致电路中电流无限上升，最后直至灯光或电路中的零、部件被过流烧毁。
伏—安特性 高压钠灯同其他气体放电灯泡一样，工作是弧光放电状态，伏—安特性曲线为负斜率，即灯泡电流上升，而灯泡电压却下降。
在恒定电源条件下，为了保证灯泡稳定地工作，电路中必须串联一具有正阻特性的电路无件来平衡这种负阻特性，稳定工作电流，该元件称为镇流器或限流器。
电阻器、电容器、电感受器等均肯有限流作用。
电阻性镇流器体积小，价格便宜，与高压钠灯配套使用会发生启动困难，工作时电阻产生很高的热量，需有较大的散热空间、消耗功率很大，将会使电路总照明效率下降。
它一般在直流电路中使用，百交流电路中使用灯光有明显所闪烁现象。
电容性镇流器虽然不象电阻性镇流器自身消耗功率很大，温升低，在电源频率较低时，电容器充电时，会产生脉冲峰值电流，对电极造成极大损害，灯光闪烁，影响灯泡使用寿命；在高频电路中工作，电压波动能达到理想状态，成为理想的镇流器。
专利名称：高压钠灯
专利类型：发明专利
发明人：桐生英明,池田隆,和田雅人申请号：CN200580005893.8
申请日：20050209
公开号：CN1922714A
公开日：
20070228
专利内容由知识产权出版社提供
摘要：高压钠灯具有发光管(5)，发光管(5)在由分别至少添加了氧化镁(MgO)和氧化钇(YO)的多结晶体氧化铝陶瓷形成的外围器具(11)的两端部，利用陶瓷密封材料(13)对前端部设有电极(14)的电极保持部(9)进行密封，而且，在其内部至少封入作为发光物质的钠，陶瓷密封材料(13)包含钇。
由此，可以防止外围器具的端部发生裂缝，可以提供效率更高、寿命更长的高压钠灯。
申请人：松下电器产业株式会社
地址：日本大阪府
国籍：JP
代理机构：中国专利代理(香港)有限公司
更多信息请下载全文后查看。
专利名称：高压钠灯上的铌杯专利类型：实用新型专利
发明人：张活力
申请号：CN96200529.0
申请日：19960116
公开号：CN2256166Y
公开日：
19970611
专利内容由知识产权出版社提供
摘要：一种高压钠灯上的铌杯与钨丝相联接，其特征在于：铌杯采用铌板冲压或体积冲压成带有凸台的圆柱体，圆柱体一端直径D，另一端为突出的小端头，小端头的直径为d，中间预留一小孔
d1，小孔d1的直径等于钨丝的直径。
将钨丝直接插入铌杯的小孔中，然后采用机械夹接，或者点焊的方法，实际铌杯与钨丝的可靠联接及封堵，这样即可防止漏气或漏钠，又提高了钠灯的使用寿命。
申请人：张活力
地址：511700 广东省东莞市城市向阳路5号
国籍：CN
代理机构：北京三友专利代理有限责任公司
代理人：陈践实
更多信息请下载全文后查看。
28
中国照明电器
CHINA LIGHT＆LIGHTING2012年第1期
高压钠灯相关专利简介
陶梅摘编
Brief Introduction of the Patents about High Pressure Sodium Lamp
Extracted by Tao Mei
1高压钠灯
公开（公告）号：CN101996844A
摘要：本发明提出了一种高压钠灯，包括放电管，该放电管中有第一电极和第二电极，且放电管外壁上具有一个启动天线，放电管中填充有氙气和钠汞齐，其中，所述氙气的气压在10千帕至80千帕之间；所述第一电极和所述第二电极之间的距离为50毫米至85毫米；所述钠汞齐的比例在0.25至1.0之间，并且所述高压钠灯的工作电压范围在60伏至85伏之间。
本发明的高压钠灯，相比于现有的不具有启动天线的高压钠灯，由于工作电压在60伏至85伏之间，在输出相同光通量的情形下，输出功率降低了10%左右，有效地节省了电能。
2双管大功率高压钠灯
公开（公告）号：CN201764302U
摘要：本实用新型涉及一种双管大功率高压钠灯，具有玻壳和灯头，以及设置在玻壳内的灯芯，所述灯芯具有电弧管和不锈钢支架；所述电弧管具有两个，并列固定在不锈钢支架上，两电弧管串联设置，所述不锈钢支架上端焊接有与玻壳上部内壁相抵触的弹簧翅片。
本实用新型采用双电弧管并列串联设置，在提高钠灯功率的同时并不增加灯的尺寸；不锈钢支架上部设有弹簧翅片，可将架体上部有效定位，同时由于弹簧翅片与玻壳内壁弹性抵触，这种软定位使得高压钠灯内部温度升高、不锈钢支架产生变形时不存在内部应力破坏各元件之间的连接关系的问题，可适应大功率高压钠灯的需要，弹簧翅片采用对称两个“＜”形弹簧片构成，受力均匀、定位稳定，设计合理。
3双端大功率高压钠灯
公开（公告）号：CN201779484U
摘要：本实用新型涉及一种双端大功率高压钠灯，具有石英防紫外线玻壳，石英防紫外线玻壳内设有发光源和支架，发光源通过支架固定在石英防紫外线玻壳内；所述玻壳为防紫外石英材料制成的圆柱形壳体，两端压扁气密封接成型，发光源两端分别依次连接钼杆、钼片和引出导线，所述钼片设置在两端压扁气密封接处。
本实用新型玻壳采用防紫外石英材料制成的圆柱形壳体，两端压扁气密封接成型，使得大功率高压钠灯有较小的外形尺寸；支架为“U”形架体，具有良好的伸缩弹性，固定可靠；钼片设置在两端压扁气密封接处，通过钼片作气密封接，引出导线为多股金属导丝编织而成，气密效果较好。
4一种钠灯
公开（公告）号：CN201975370U
摘要：本实用新型公开了一种钠灯，包括灯头、充有氮气的外层石英玻壳，灯头与外层石英玻壳连接，还包括内部充有钠、汞及氙和氖氩混合气体的半透明陶瓷放电管，该半透明陶瓷放电管的一端设置主电极，另一端设置副电极，副电极通过导线连接一个消气装置。
本实用新型的钠灯具有高光率、使用寿命长的优点。
5高压钠灯
公开（公告）号：CN201724161U
摘要：本实用新型涉及一种高压钠灯，旨在使其工作时内部支架结构能自由伸展从而延长使用寿命，并且电弧管引出管结构简单、不易漏气。
其要点在于该灯包括PCA电弧管、盲孔铌管、电极、玻璃态密封环、玻壳、
陶梅摘编：高压钠灯相关专利简介29
灯头、玻璃灯芯、“E”形连接片、小支架、大支架，盲孔铌管固定在PCA电弧管中并与电极固接，其中离灯头较远的那只盲孔铌管一端又与“E”形连接片连接，“E”形连接片固定在大支架上，且其中部设有弹性组件。
PCA电弧管和盲孔铌管在高压钠灯点亮时自由伸展，同时其结构简单、不易漏气。
这种高压钠灯广泛适用于道路、高速公路、机场、码头、船坞、车站、广场、工矿企业、公园等场所的照明中，市场前景较好。
6高效智能高压钠灯控制装置
公开（公告）号：CN102291915A
摘要：一种高效智能高压钠灯控制装置，属于电光源照明领域。
包括高压钠灯、触发器、镇流电感和节能控制箱，节能控制箱包括补偿电容、节能电感和定时控制器。
优点：比常规高压钠灯增加了节能电感，可以利用定时控制器选择时间段进行功率变换设置，保证入夜时地面亮度，并在深夜进行降功率节能；可以根据不同的区域、气候和季节以及不同道路的实际情况，利用拨码开关来选择定时控制器的开关灯时间；节能控制箱体积小，控制距离远，可以装于灯杆的底部，方便设置和调整开关灯时间。
7一种高压钠灯节能电子镇流器
公开（公告）号：CN201967228U
摘要：本实用新型公开了一种高压钠灯节能电子镇流器，属于电子产品中的镇流器。
其特征是：包括EMI滤波电路、整流滤波电路、驱动电路、功率校正电路、启动电路、过流保护电路、谐振电路组成的高压钠灯节能电子镇流器。
本实用新型电子镇流器采用了恒功率输出，是节能的最大特点。
由于功率因数达到0.99以上，大大地提高了电能的利用率。
采用了启动电路，避免了高压钠灯启动瞬间的闪烁，增加了高压钠灯的寿命。
本电子镇流器自身发热少，避免了传统电感式镇流器由于本身发热而带来的安全隐患。
当市电电压升高时，高压钠灯的亮度始终保持一致，不仅达到了节能的效果，而且增加了高压钠灯的寿命。
本电子镇流器体积小，重量轻，安装方便是新一代的节能产品。
8太阳能电源双推挽振荡高压钠灯
公开（公告）号：CN202043364U
摘要：本实用新型涉及电子技术领域，是一种太阳能电源双推挽振荡高压钠灯。
包括由太阳能电池阵列、过压检测控制器、欠压检测控制器、电压配接器、蓄电池组成太阳能电源和逆变器与灯管，还包括逆变器由调频信号发生器、两个推挽振荡器、相加耦合器、灯管电路及过载检测保护电路组成，双推振荡功率合成调频抑制“声共振”灯光闪烁，输出功率接入灯管电路产生稳定的高光效。
本实用新型电路独特、高效，广泛用于汽车、火车、船只无交流市电或供电不便的场合高压钠灯照明。
9一种高压钠灯节电装置
公开（公告）号：CN201937937U
摘要：本实用新型提供了一种高压钠灯节电装置，设置在路灯系统与路灯供电线路之间，包括电力载波通讯单元、电源管理单元、可控硅控制单元、电参数检测单元和单片机控制单元；所述电力载波通讯单元接入到路灯供电线路上；所述可控硅控制单元设置在路灯供电线路与路灯之间；该可控硅控制单元还与单片机控制单元相连；所述电参数检测单元分别与可控硅控制单元、单片机控制单元相连；所述单片机控制单元分别与电力载波通讯单元、可控硅控制单元和电参数检测单元相连。
该节电装置通过在各个路灯与路灯供电线路之间接入具有电力网络通讯功能的节电装置，使得服务器端的路灯调控平台得以实时了解各个路灯的工作状态，并进而实现对各个路灯进行精确控制。
10一种改进的高压钠灯电子镇流器
公开（公告）号：CN201805610U
摘要：一种改进的高压钠灯电子镇流器，属于照明设备技术领域，目的是提供一种高压钠灯使用的新型电子整流器，它由整流滤波电路、功率因数校正电路、生共振抑制电路、过温度补偿电路、启动功率调制电路组成，上述电路依次连接，功率因数校正电路由变压器T1、集成电路芯片IC3、脉冲驱动功率管V3、以及二极管、电阻、电容组成，变压器T1的原绕组为电感器，副绕组为零电流检测线圈，集成电路芯片IC3的输出端接脉冲驱动功率管V3的栅极，V3的源极接IC3的电流输入端，V3的漏极连接生共振抑制电路的输入端。
本实用新型具有功耗低、高功率因数且功率能自动调节、功率输出恒定、无频闪、对电网影响小、能延长灯管使用寿命的优点。
