弱电工程计划穿线工作技术要求

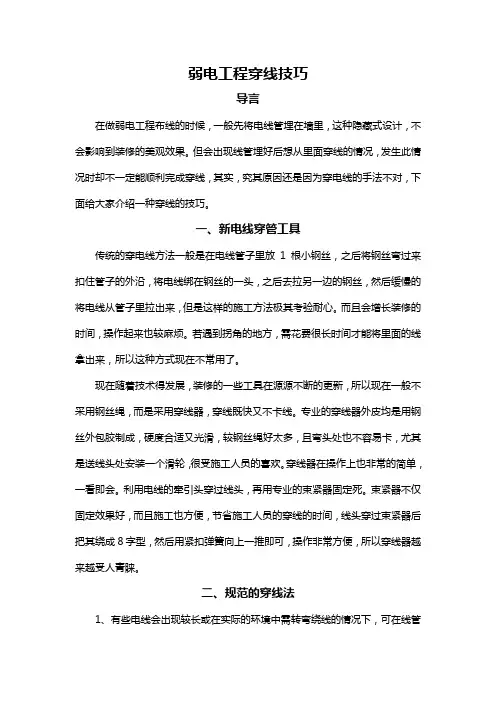

弱电工程穿线技巧导言在做弱电工程布线的时候，一般先将电线管埋在墙里，这种隐藏式设计，不会影响到装修的美观效果。

但会出现线管埋好后想从里面穿线的情况，发生此情况时却不一定能顺利完成穿线，其实，究其原因还是因为穿电线的手法不对，下面给大家介绍一种穿线的技巧。

一、新电线穿管工具传统的穿电线方法一般是在电线管子里放1根小钢丝，之后将钢丝弯过来扣住管子的外沿，将电线绑在钢丝的一头，之后去拉另一边的钢丝，然后缓慢的将电线从管子里拉出来，但是这样的施工方法极其考验耐心。

而且会增长装修的时间，操作起来也较麻烦。

若遇到拐角的地方，需花费很长时间才能将里面的线拿出来，所以这种方式现在不常用了。

现在随着技术得发展，装修的一些工具在源源不断的更新，所以现在一般不采用钢丝绳，而是采用穿线器，穿线既快又不卡线。

专业的穿线器外皮均是用钢丝外包胶制成，硬度合适又光滑，较钢丝绳好太多，且弯头处也不容易卡，尤其是送线头处安装一个滑轮，很受施工人员的喜欢。

穿线器在操作上也非常的简单，一看即会。

利用电线的牵引头穿过线头，再用专业的束紧器固定死。

束紧器不仅固定效果好，而且施工也方便，节省施工人员的穿线的时间，线头穿过束紧器后把其绕成8字型，然后用紧扣弹簧向上一推即可，操作非常方便，所以穿线器越来越受人青睐。

二、规范的穿线法1、有些电线会出现较长或在实际的环境中需转弯绕线的情况下，可在线管里面加点滑石粉，便于电线的抽出。

要把电线前段部分的绝缘层材料弄掉一点，再把线芯缓慢的固定在盘圈里。

2、不同电压、不同回路的电线绝不可穿在同一个线管里，若还有多个照明灯的回路不会互相产生干扰就可以，还有切记不能过多穿线。

3、电线串好后记得要将导线剪断，假如是要接到开关，插座及接线盒这些地方，一定要预留多15cm，还有配电箱里面也要留多1/2的配电箱周长的长度，出到门外的电线则要留1.5m。

三、电线穿管施工要点1、一定要选用质量较好、线径较大的电线。

穿线管应用阻燃PVC线管，购买时可用手指使劲捏一下，如果捏不破说明质量很好。

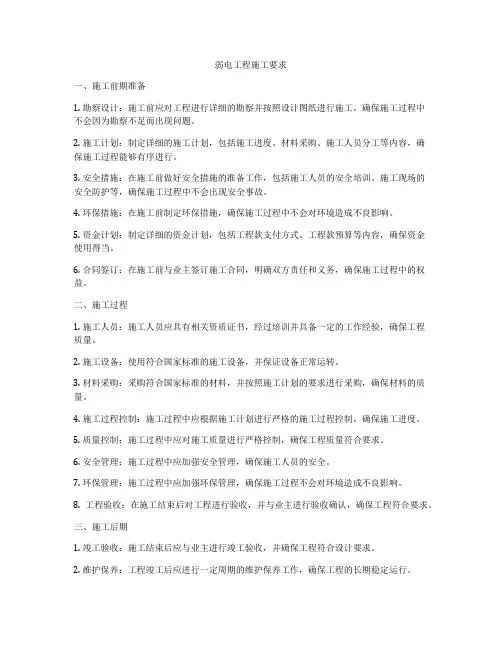

弱电工程施工要求一、施工前期准备1. 勘察设计：施工前应对工程进行详细的勘察并按照设计图纸进行施工，确保施工过程中不会因为勘察不足而出现问题。

2. 施工计划：制定详细的施工计划，包括施工进度、材料采购、施工人员分工等内容，确保施工过程能够有序进行。

3. 安全措施：在施工前做好安全措施的准备工作，包括施工人员的安全培训、施工现场的安全防护等，确保施工过程中不会出现安全事故。

4. 环保措施：在施工前制定环保措施，确保施工过程中不会对环境造成不良影响。

5. 资金计划：制定详细的资金计划，包括工程款支付方式、工程款预算等内容，确保资金使用得当。

6. 合同签订：在施工前与业主签订施工合同，明确双方责任和义务，确保施工过程中的权益。

二、施工过程1. 施工人员：施工人员应具有相关资质证书，经过培训并具备一定的工作经验，确保工程质量。

2. 施工设备：使用符合国家标准的施工设备，并保证设备正常运转。

3. 材料采购：采购符合国家标准的材料，并按照施工计划的要求进行采购，确保材料的质量。

4. 施工过程控制：施工过程中应根据施工计划进行严格的施工过程控制，确保施工进度。

5. 质量控制：施工过程中应对施工质量进行严格控制，确保工程质量符合要求。

6. 安全管理：施工过程中应加强安全管理，确保施工人员的安全。

7. 环保管理：施工过程中应加强环保管理，确保施工过程不会对环境造成不良影响。

8. 工程验收：在施工结束后对工程进行验收，并与业主进行验收确认，确保工程符合要求。

三、施工后期1. 竣工验收：施工结束后应与业主进行竣工验收，并确保工程符合设计要求。

2. 维护保养：工程竣工后应进行一定周期的维护保养工作，确保工程的长期稳定运行。

3. 问题处理：在竣工验收过程中如发现任何问题，应立即进行处理，并确保问题得到解决。

4. 报告提交：在工程竣工后应向相应部门提交相应的报告，并确保工程过程得到记录。

总结：弱电工程施工是一项技术含量较高的工程，需要严格按照施工要求进行施工，确保工程质量和安全。

强电弱电施工规范一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。

4 、导线间和导线对地间电阻必须大于0.5M Ω。

5 、各弱电子系统均用星型结构。

6 、进线穿线管2~3 根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。

7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。

8 、暗管直线敷设长度超过30 米时，中间应加装过线盒。

9、暗管必须弯曲敷设时，其路由长度应≤15 米，且该段内不得有S 弯。

连续弯曲超过2 次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

10、暗管弯曲半径不得小于该管外径的6~10 倍。

11、在暗管孔内不得有各种线缆接头。

12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于100mm 。

14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

15、暗盒均应该加装螺接以保护线路。

主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

①电源线：根据国家标准，单个电器支线、开关线用标准1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准2 ×0.3 平方毫米线③视频线：标准AV 影音共享线④网络线：超五类UTP 双绞线⑤有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

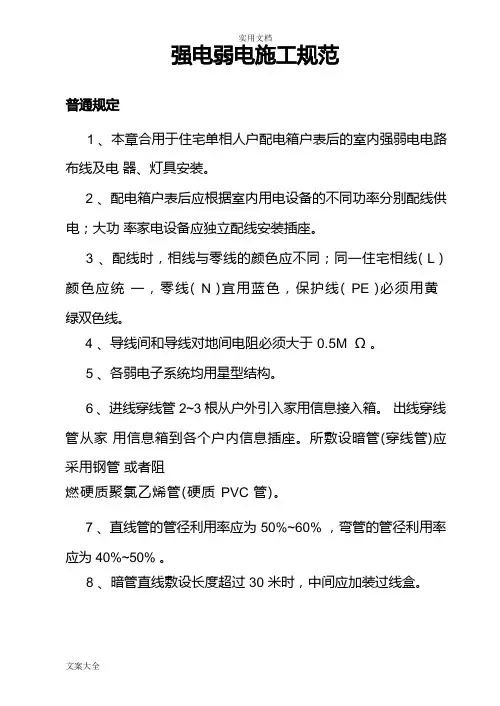

实用文档1 、本章合用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3 、配线时，相线与零线的颜色应不同；同一住宅相线( L ) 颜色应统一，零线( N )宜用蓝色，保护线( PE )必须用黄绿双色线。

4 、导线间和导线对地间电阻必须大于0.5M Ω 。

5 、各弱电子系统均用星型结构。

6 、进线穿线管2~3 根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管(穿线管)应采用钢管或者阻燃硬质聚氯乙烯管(硬质PVC 管)。

7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。

8 、暗管直线敷设长度超过30 米时，中间应加装过线盒。

9、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有S 弯。

连续弯曲超过2 次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

10、暗管弯曲半径不得小于该管外径的6~10 倍。

11、在暗管孔内不得有各种线缆接头。

12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm 。

14、穿入配管导线的接头应设在接线盒内，接头搭接坚固，涮锡并用绝缘带包缠应均匀密切。

15、暗盒均应该加装螺接以保护路线。

1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

① 电源线：根据国家标准，单个电器支线、开关线用标准1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用4 毫米平方线；② 背景音乐线：标准2 × 0.3 平方毫米线③视频线：标准AV 影音共享线④网络线：超五类UTP 双绞线⑤有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

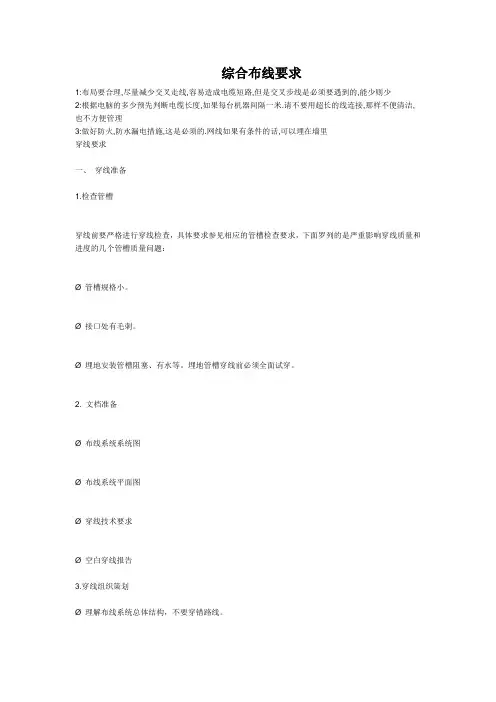

综合布线要求1:布局要合理,尽量减少交叉走线,容易造成电缆短路,但是交叉步线是必须要遇到的,能少则少2:根据电脑的多少预先判断电缆长度,如果每台机器间隔一米.请不要用超长的线连接,那样不便清洁,也不方便管理3:做好防火,防水漏电措施,这是必须的.网线如果有条件的话,可以埋在墙里穿线要求一、穿线准备1.检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗列的是严重影响穿线质量和进度的几个管槽质量问题：Ø 管槽规格小。

Ø 接口处有毛刺。

Ø 埋地安装管槽阻塞、有水等。

埋地管槽穿线前必须全面试穿。

2. 文档准备Ø 布线系统系统图Ø 布线系统平面图Ø 穿线技术要求Ø 空白穿线报告3.穿线组织策划Ø 理解布线系统总体结构，不要穿错路线。

Ø 能明确区分要敷设的各种电缆，不要用错电缆。

Ø 熟悉电缆要经过的管路。

Ø 有丰富的穿线经验，懂得预防典型的影响穿线质量和进度的问题。

Ø 理解并牢记我们对于综合布线系统电缆敷设的特殊要求。

Ø 思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿。

每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费力容易导致电缆损伤，也容易缠绕、打结，非常影响进度。

Ø 忠实严谨地做标号，并记录长度刻度。

Ø 严格地组织测试，用万用表逐条电缆测通断。

4.穿线技术要求所有的钢管口都要安放塑料护口。

穿线人员应携带护口，穿线时随时安放。

余长：电缆在计算机出线盒外余长30cm，余线应仔细缠绕好收在出线盒内。

在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。

分组绑扎：余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm。

不可用铁丝或硬电源线绑扎。

转弯半径：50芯电缆转弯半径应不小于162mm。

垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。

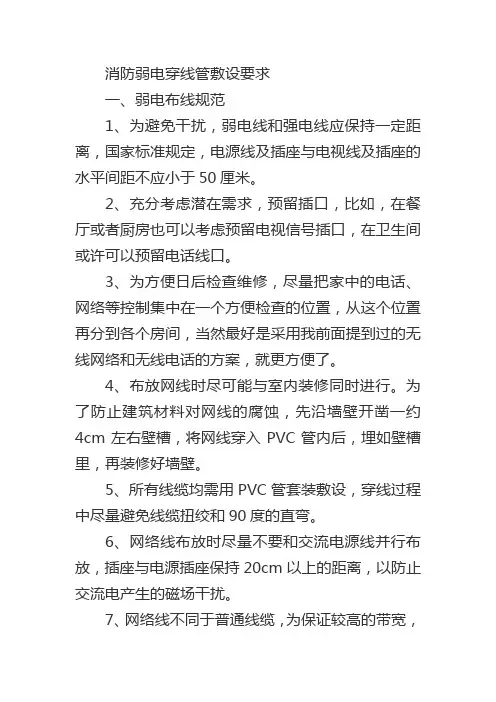

消防弱电穿线管敷设要求一、弱电布线规范1、为避免干扰，弱电线和强电线应保持一定距离，国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。

2、充分考虑潜在需求，预留插口，比如，在餐厅或者厨房也可以考虑预留电视信号插口，在卫生间或许可以预留电话线口。

3、为方便日后检查维修，尽量把家中的电话、网络等控制集中在一个方便检查的位置，从这个位置再分到各个房间，当然最好是采用我前面提到过的无线网络和无线电话的方案，就更方便了。

4、布放网线时尽可能与室内装修同时进行。

为了防止建筑材料对网线的腐蚀，先沿墙壁开凿一约4cm左右壁槽，将网线穿入PVC管内后，埋如壁槽里，再装修好墙壁。

5、所有线缆均需用PVC管套装敷设，穿线过程中尽量避免线缆扭绞和90度的直弯。

6、网络线布放时尽量不要和交流电源线并行布放，插座与电源插座保持20cm以上的距离，以防止交流电产生的磁场干扰。

7、网络线不同于普通线缆，为保证较高的带宽，对网线的质量要求较高，需使用五类线以上，且网络线的连接必须采用专用模块和接插件作端接。

8、要求各房间的网线长度不要超过40米，中间不可接头，特别不可像电源线一样用胶布将较短的网线连接后使用。

9、进户网络线可同进户电话线一起集中布放在大厅进门入口处预埋的弱电箱内。

二、消防弱电线管正确安装方法1、准备好符合要求的沟槽管段、配件和附件，并将管内杂物清除干净；2、检查橡胶密封圈是否完好；将其套在一根钢管的端部；3、将另一根钢管靠近已卡上橡胶密封圈的钢管端部，两端处应留有一定的间隙。

我们施工中间隙一般保持在2mm左右；4、将橡胶密封圈套在另一根钢管顶端，使橡胶密封圈位于接口中间部位，并在其周边涂抹润滑剂（无特殊要求时可用洗洁精或肥皂水）；5、两根管道的轴线应对正；在接口位置橡胶密封圈外侧安装上、下卡箍，并将卡箍凸边卡进沟槽内；6、用手力压紧上下卡箍的耳部，并用木榔头锤紧卡箍凸缘处，将上下卡箍靠紧；7、在卡箍螺栓位置穿上螺栓，并均匀拧紧螺母，防止橡胶密封圈起皱；8、检查确认卡箍凸边全圆周卡进沟槽内。

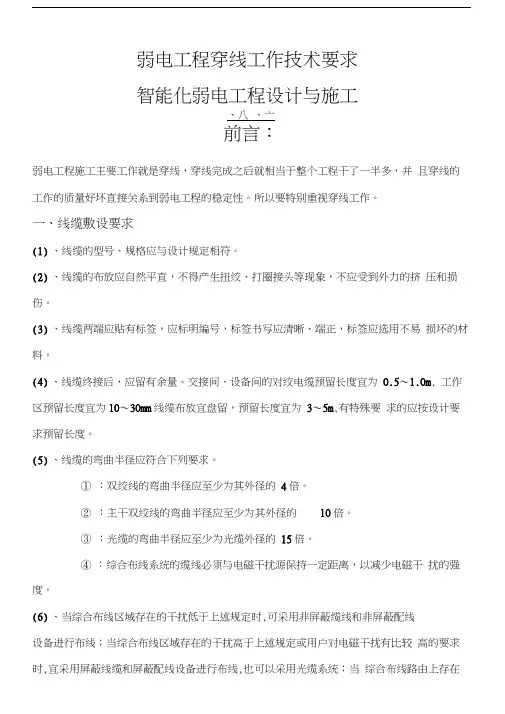

弱电工程穿线工作技术要求智能化弱电工程设计与施工、八、亠前言：弱电工程施工主要工作就是穿线，穿线完成之后就相当于整个工程干了一半多，并且穿线的工作的质量好坏直接关系到弱电工程的稳定性。

所以要特别重视穿线工作。

一、线缆敷设要求(1)、线缆的型号、规格应与设计规定相符。

(2)、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。

(3)、线缆两端应贴有标签，应标明编号，标签书写应清晰、端正，标签应选用不易损坏的材料。

(4)、线缆终接后，应留有余量。

交接间、设备间的对绞电缆预留长度宜为0.5〜1.0m, 工作区预留长度宜为10〜30mm线缆布放宜盘留，预留长度宜为3〜5m,有特殊要求的应按设计要求预留长度。

(5)、线缆的弯曲半径应符合下列要求。

①：双绞线的弯曲半径应至少为其外径的4倍。

②：主干双绞线的弯曲半径应至少为其外径的10倍。

③：光缆的弯曲半径应至少为光缆外径的15倍。

④：综合布线系统的缆线必须与电磁干扰源保持一定距离，以减少电磁干扰的强度。

(6)、当综合布线区域存在的干扰低于上述规定时,可采用非屏蔽缆线和非屏蔽配线设备进行布线；当综合布线区域存在的干扰高于上述规定或用户对电磁干扰有比较高的要求时,宜采用屏蔽线缆和屏蔽配线设备进行布线,也可以采用光缆系统；当综合布线路由上存在干扰源，且不能满足最小净距要求时，宜采用金属管线进行屏蔽。

(7)、在暗管或线槽中缆线敷设完毕后，宜在通道两端出口处用填充材料进行封堵。

二、线槽和暗管敷设缆线预埋线槽和暗管敷设缆线应符合下列规定。

(1)：敷设线槽的两端宜用标志标出编号和长度等内容。

(2):敷设暗管宜采用钢管和阻燃硬质PVC f。

布放多层屏蔽电缆、扁平缆线和大对数主干电缆或主干光缆时，直线管道的管径利用率应为50%^60%弯管道的利用率应为40%^50%暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%- 30%(3):地面线槽宜采用金属线槽，线槽的截面利用率不超过50%。

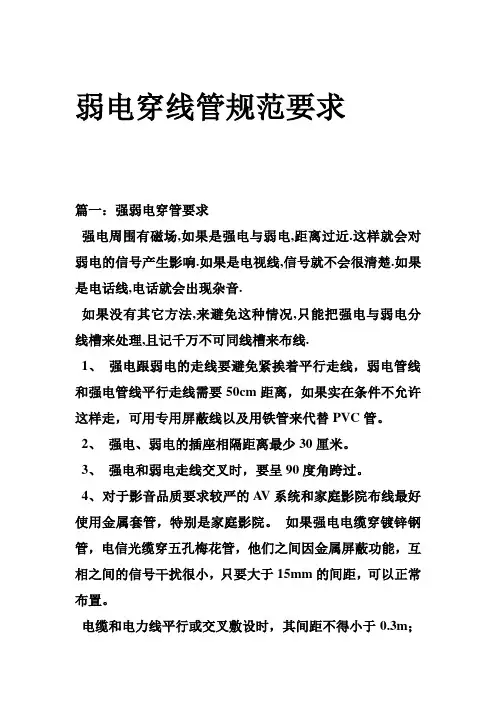

弱电穿线管规范要求篇一：强弱电穿管要求强电周围有磁场,如果是强电与弱电,距离过近.这样就会对弱电的信号产生影响.如果是电视线,信号就不会很清楚.如果是电话线,电话就会出现杂音.如果没有其它方法,来避免这种情况,只能把强电与弱电分线槽来处理,且记千万不可同线槽来布线.1、强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50cm距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。

2、强电、弱电的插座相隔距离最少30厘米。

3、强电和弱电走线交叉时，要呈90度角跨过。

4、对于影音品质要求较严的A V系统和家庭影院布线最好使用金属套管，特别是家庭影院。

如果强电电缆穿镀锌钢管，电信光缆穿五孔梅花管，他们之间因金属屏蔽功能，互相之间的信号干扰很小，只要大于15mm的间距，可以正常布置。

电缆和电力线平行或交叉敷设时，其间距不得小于0.3m；电力线与信号线交叉敷设时，宜成直角。

明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m。

这是50348的相关规范，一般弱电管道可以同电信管道共井沟，不能与强电的共沟。

在钢管内，强弱电干扰被屏蔽，距离可以近些，脱离钢管处应大于0.5米，网上查了一下，强电弱电标准是这样的：1、强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50cm距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。

2、强电、弱电的插座相隔距离最少30厘米。

3、强电和弱电走线交叉时，要呈90度角跨过。

4、对于影音品质要求较严的A V系统和家庭影院布线最好使用金属套管，特别是家庭影院。

但是我家里的师傅，强弱电视分开管子的，但是距离师傅说有15厘米，但实际距离可能低于10厘米。

管子是用日丰管，南昌的赣昌电线。

这样对以后看电视会有影响吗？强电箱和弱电箱距离是应保持30公分以上。

强电箱一般离地就在1.5米，弱电箱一般离地就是0.3米，而且在布线时候，强电和弱电线不能有交叉。

弱电机房施工技术要求及安全措施
弱电机房的施工技术要求及安全措施如下：
技术要求：
1. 机房设计方案需要符合安全、防火等规范要求。

2. 现场施工用高低压设备及线路，应按照施工设计及有关电气安全技术规程安装和架设。

3. 线路上禁止带负荷接电，并禁止带电操作。

4. 配制环氧要脂及沥青电缆胶时，操作地点应通风良好，并须戴好防护用品。

安全措施：
1. 工人需要穿着符合标准的工作服和安全鞋。

2. 施工现场需要设置警戒区，有闸门的需要设置隔离门。

3. 施工现场需要进行安保检查，跟踪工人处于施工区域内的时间。

当施工进入某些需隔离的区域时，需要对人员进行安全检查，工人必须佩戴保护设备。

4. 在弱电机房进行乱丢垃圾的行为会影响到电力系统的使用，因此施工现场工人需要进行垃圾处理。

5. 弱电机房需要每天24小时进行监控。

安全管理系统需要包括安保警戒措施，监控的摄像头以及反复检查措施。

这些要求都是为了确保施工过程中的安全和机房的稳定运行。

如有需要，建议咨询专业技术人员以获取更详细的信息。

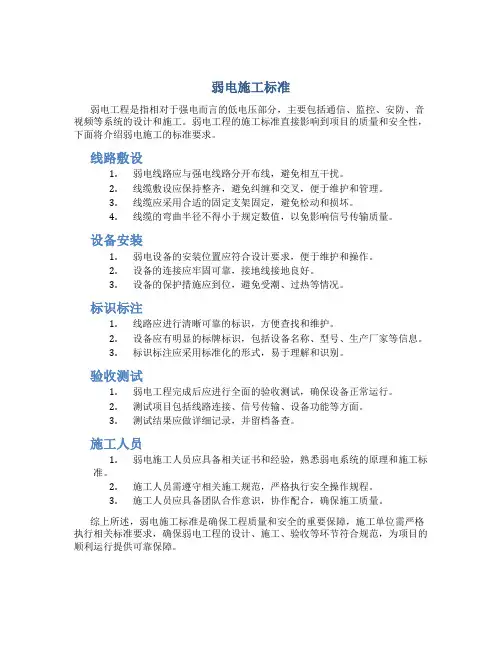

弱电施工标准
弱电工程是指相对于强电而言的低电压部分，主要包括通信、监控、安防、音视频等系统的设计和施工。

弱电工程的施工标准直接影响到项目的质量和安全性，下面将介绍弱电施工的标准要求。

线路敷设
1.弱电线路应与强电线路分开布线，避免相互干扰。

2.线缆敷设应保持整齐，避免纠缠和交叉，便于维护和管理。

3.线缆应采用合适的固定支架固定，避免松动和损坏。

4.线缆的弯曲半径不得小于规定数值，以免影响信号传输质量。

设备安装
1.弱电设备的安装位置应符合设计要求，便于维护和操作。

2.设备的连接应牢固可靠，接地线接地良好。

3.设备的保护措施应到位，避免受潮、过热等情况。

标识标注
1.线路应进行清晰可靠的标识，方便查找和维护。

2.设备应有明显的标牌标识，包括设备名称、型号、生产厂家等信息。

3.标识标注应采用标准化的形式，易于理解和识别。

验收测试
1.弱电工程完成后应进行全面的验收测试，确保设备正常运行。

2.测试项目包括线路连接、信号传输、设备功能等方面。

3.测试结果应做详细记录，并留档备查。

施工人员
1.弱电施工人员应具备相关证书和经验，熟悉弱电系统的原理和施工标
准。

2.施工人员需遵守相关施工规范，严格执行安全操作规程。

3.施工人员应具备团队合作意识，协作配合，确保施工质量。

综上所述，弱电施工标准是确保工程质量和安全的重要保障，施工单位需严格执行相关标准要求，确保弱电工程的设计、施工、验收等环节符合规范，为项目的顺利运行提供可靠保障。

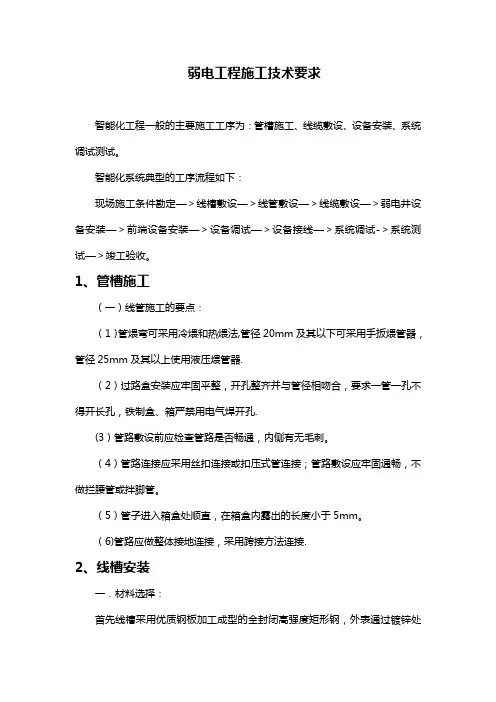

弱电工程施工技术要求智能化工程一般的主要施工工序为：管槽施工、线缆敷设、设备安装、系统调试测试。

智能化系统典型的工序流程如下：现场施工条件勘定—＞线槽敷设—＞线管敷设—＞线缆敷设—＞弱电井设备安装—＞前端设备安装—＞设备调试—＞设备接线—＞系统调试-＞系统测试—＞竣工验收。

1、管槽施工（一）线管施工的要点：（1）管煨弯可采用冷煨和热煨法,管径20mm及其以下可采用手扳煨管器，管径25mm及其以上使用液压煨管器.（2）过路盒安装应牢固平整，开孔整齐并与管径相吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔.(3）管路敷设前应检查管路是否畅通，内侧有无毛刺。

（4）管路连接应采用丝扣连接或扣压式管连接；管路敷设应牢固通畅，不做拦腰管或拌脚管。

（5）管子进入箱盒处顺直，在箱盒内露出的长度小于5mm。

（6)管路应做整体接地连接，采用跨接方法连接.2、线槽安装一．材料选择：首先线槽采用优质钢板加工成型的全封闭高强度矩形钢，外表通过镀锌处理，大幅度地提高了抗腐蚀能力。

线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。

(1）分线盒和插座盒：敷线平面中,用作导线的转弯、相接.交叉是敷线的十字路回,可作不同管形的变换和一定范围的高度调整。

双线槽线路的分线盒内部设有隔离板,以保证强、弱电之间的隔离和屏蔽.敷线平面中出现强弱电交接十分复杂时，线槽在水平位置采用加深分线盒，将水平方向的线槽交叉进行，极大地方便了各种线路走向。

（2）专用出线口：用于导线的引出,可根据需要用作电源、电话、视频插座或计算机终端出口。

距分线盒230mm设置第一个出线口，出线口之间标准间距为600mm.如果为双线槽，两线槽邻近出线口中心距为1400mm。

（3）连接支撑附件:连通器用于直通连接；圆管接头用于分线盒中圆管连接；变径接头用于线槽与圆管的连接;终端用于线槽终端封头；支架与调整螺栓用于线槽支撑及高度调整，其调整螺栓长度视施工条件而定,高度调整一般为30～50mm;S型加深专用接头用于纵横交叉或过梁处；平式弯通用于线槽的转角处；立式弯通用于线槽的上下连接口；其他线槽专用胶水，用于线槽与线槽，线槽与分线盒连接处，防止灰浆进入。

弱电工程线缆穿管施工工艺要求施工工艺流程选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→导线连接→导线焊接→导线绑扎→线路检查、绝缘摇测1 选择导线在施工前，认真对照图纸，确定待安装电线、电缆的规格及型号。

2 穿带线带线选用1.6～1.8mm钢丝。

将钢丝一端弯成不封口的圆圈，将钢丝穿入管内，导线被带入穿线管内。

在管路的两端留有10～15cm 余量。

在管路较长时，用两根钢丝同时拉动，使钢丝的端头互相钩绞在一起，然后将带线拉出。

3 扫管穿线前要清扫管路中的灰尘、泥水等杂物。

将布条的两端牢固绑扎在带线上，两人来回拉动带线，将管内杂物清理。

管口必须加设护口。

4 放线及断线1）放线前根据施工图核对导线的规格、型号无误后进行穿线。

2）管路较长或转弯较多时，在穿线的同时往管内吹入适量的滑石粉。

两人穿线，配合协调，一拉一送。

3）不同回路、不同电压的交流与直流的导线，不得穿入同一管内，但同一照明的几个回路除外,但管内导线总数最多8根。

4）导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固。

使绑扎处形成一个平滑的锥形过渡部位。

5）导线根数较多、导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上。

用绑线缠绕绑扎牢固。

使绑扎接头处形成一个平滑的锥形，便于穿线。

6）断线：导线的预留长度按以下三种情况考虑。

（1）接线盒、开关盒、插座盒及灯头盒内导线预留长度为15～20cm。

（2）配电箱内导线的预留长度为配电箱箱体周长的1/2。

（3）公用导线在分支处，可不剪断导线而直接穿过。

（4）电缆桥架内的导线及电缆敷设根据设计要求的线缆，将导线、电缆按照一定施工顺序敷设线缆，在转交、分支处、直线段超过5-10米做好标识，核实无误后，及时用塑料扎绳将线缆与电缆桥架预留固定点连接。

5 导线的连接1）导线连接不能增加电阻值，不能降低原机械强度及绝缘强度。

6mm2以下的导线连接采用缠绕法锡焊连接.10mm2以上导线采用铜套管压接或铜接线鼻子连接。

'\强电弱电施工标准一般规定、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

、配线时，相线与零线的颜色应不同；同一住宅相线〔L〕颜色应统一，零线〔N〕宜用蓝色，保护线〔PE〕必须用黄绿双色线。

、导线间和导线对地间电阻必须大于Ω。

、各弱电子系统均用星型结构。

、进线穿线管2~3根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管〔穿线管〕应采用钢管或阻燃硬质聚氯乙烯管〔硬质PVC管〕。

、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。

1、暗管直线敷设长度超过30米时，中间应加装过线盒。

'\9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。

连续弯曲超过2次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

10、暗管弯曲半径不得小于该管外径的6~10倍。

11、在暗管孔内不得有各种线缆接头。

12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。

14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

15、暗盒均应该加装螺接以保护线路。

主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

①电源线：根据国家标准，单个电器支线、开关线用标准平方毫米线，主线用标准平方毫米线；空调插座用 4毫米平方线；②背景音乐线：标准2×平方毫米线'\③视频线：标准AV影音共享线④网络线：超五类UTP双绞线⑤有线电视线：宽带同轴电缆、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。

弱电施工标准及技术要求目录第一章弱电管、线、槽施工标准及要求 (2)1.1线、管、槽施工工艺要求 (2)1.1.1板槽安装及注意事项 (2)1.2电缆桥架的安装 (2)1.3线管的敷设 (3)1.4金属管的切割套丝 (3)1.5金属管弯曲 (3)1.6金属管的连接 (4)1.7弱电电缆敷设 (4)1.8模块箱、控制箱（柜、台）的安装 (4)1.9打孔穿线 (5)1.10线槽和PVC管的敷设 (5)1.11 线缆敷设 (5)1.12通信光缆的敷设 (6)第二章弱电机房建设 (7)2.1机房环境设计指标 (7)2.2照度设计指标 (7)2.3电气设计指标 (7)2.4噪声、电磁干扰、振动指标 (7)2.5主要技术方案和组织实施措施的详细描述 (8)2.5.1装修建设方案 (8)2.6供配电及照明系统 (9)2.6.1供配电系统 (9)2.6.2配电系统要求 (9)2.6.3供电方式 (9)2.6.4配电柜 (9)2.7防雷接地系统 (9)2.8供电防雷系统 (10)2.9综合布线系统 (10)2.10机房空调系统 (11)2.11机房环境监控的项目和内容 (11)2.11.1 配电系统 (11)2.11.2 UPS电源(包含直流电源) (11)2.11.3 空调设备 (11)2.11.4 视频监控 (11)2.11.5机房温湿度、漏水检测、烟雾报警、防雷系统、消防系统。

(11)2.12 UPS系统 (12)2.12.1支架与吊架安装要求 (12)2.12.2电池的安装 (12)第三章弱电施工现场注意事项 (13)第四章项目经理工作流程 (15)4.1前期准备阶段 (15)1、现场勘查 (15)2、准备工程物料和工程施工预算 (15)3、人力资源计划和项目施工进度计划表 (15)4、设备物料供货时间和设备物料进场检验单 (15)4.2施工阶段 (15)1、工程开工报告 (16)2、施工日志 (16)3、每周工程报告和下周计划工程报告 (16)4、设备安装记录，和物料使用记录 (16)5、配合甲方、监督施工队施工进度和质量 (16)6、紧急事件无法处理及时与公司领导沟通 (16)4.3调试开通阶段 (16)4.4工程验收阶段 (16)第一章弱电管、线、槽施工标准及要求1.1线、管、槽施工工艺要求1.1.1板槽安装及注意事项（1）垂直敷设的线槽必须按底架安装，水平部分用支架固定。

弱电关键施工工艺目录1、抄平放线 (3)2、机房吊顶工程 (3)3、墙面饰板、墙面柱面 (4)4、玻璃隔断安装 (4)5、地面工程 (4)6、管理措施 (4)7、弱电、电气安装 (5)8、灯具安装 (8)1、抄平放线(一)放线：根据设计图纸和现场实际情况进行放线，确定房间布局，隔墙位置，应考虑吊顶、地板、墙板铺设时的对缝和连板尺寸。

1. 首先划出横向和竖向的基准线。

2. 根据设计图纸划出隔墙位置，根据现场情况可进行尺寸不大的调整，偏差较大时，应通过设计人员及甲方认可，办理设计变更手续。

3. 复核房间的吊顶和地板，边板尺寸不能太小。

4. 放线完毕后，必须经复核后才可施工。

(二)各种标高尺寸的确定，分层次施工，避免管线碰撞。

1. 用水平仪找平，根据设计图纸，确定吊顶高度位置。

2. 根据吊顶上的空间，确定照明管线、报警管线、自动灭火管路的标高。

各管线施工按确定的标高，做到层次清楚。

2、机房吊顶工程1、铝合金微孔方形板吊顶工程1)墙面放线：根据设计之吊顶标高，沿墙体四周弹出水平线，划出主龙骨分档位置线，弹出吊杆位置线。

然后对顶棚、吊顶板上墙（柱）面刷防尘漆做洁净化处理2)吊杆及边龙骨安装：根据吊杆位置线，用膨胀螺丝固定吊杆，同时按照水平线安装铝合金边龙骨。

3)安装龙骨：(1)主龙骨用吊挂件和吊杆连接，安装完毕后要进行调平。

(2)次龙骨用吊挂件和主龙骨固定，其间隔依板材尺寸确定。

(3)最后安装异型顶或窗帘盒处的异型龙骨或角铝龙骨，并进行总体调平。

(4)铝合金微孔板：铝合金微孔板的安装应从边上开始，从一边赶到另一边，逐块安装。

有搭口缝的板，应顺搭口缝方向逐块安装。

没有搭口缝的板，应用力插入齿口内，使其齿合，并用木榔头轻击平整。

保证天花板面水平，同时调整缝隙。

(5)安装完毕清理板面。

3、墙面饰板、墙面柱面3.1涂刷顺序是先顶棚后墙面，墙面是先上后下。

3.2乳胶涂料干燥快，大面积涂刷时应注意配合操作，流水作业，操作时顺一个方向刷，做到上下衔接，后一排紧接前一排，避免干燥后出现接头，并做好成品保护工作。

穿线工操作规程一. 目的和适用范围1.1 目的：为了规范穿线工操作行为，提高穿线工作效率和质量，确保穿线过程的安全和可靠性。

1.2 适用范围：本操作规程适用于所有穿线工，包括电工、机械工等各类穿线工作人员。

二. 安全要求2.1 操作人员应熟悉和遵守公司的安全制度和操作规程，保证自身安全和他人安全。

2.2 使用符合标准的个人防护装备，包括安全帽、防护眼镜、防滑鞋等，并确保其良好状态。

2.3 在进行穿线作业前，应了解作业现场的环境和电气设备的相关情况，并采取相应的防护措施。

三. 操作流程3.1 检查穿线工具和设备是否齐全，并确保其正常工作状态。

3.2 根据穿线需求和工作图纸，合理安排穿线的顺序和路径。

3.3 在作业区域设置标志，并与相关人员进行交流，确保作业环境清晰明了。

3.4 根据工作图纸选择合适的穿线工具，如导线穿线棒、钢线、导线夹等。

3.5 将穿线工具的接头和控制线固定，确保其稳定且不易脱落。

3.6 穿线工具使用过程中，注意保持力度适宜，避免过度用力或不足用力造成损坏或穿线困难。

3.7 当遇到障碍物或转弯处，应进行合理调整，确保穿线工具在障碍物附近的留置长度足够。

3.8 穿线工具穿过转弯处后，应注意及时调整角度和方向，以确保穿线的顺利进行。

3.9 在穿线过程中，及时清理现场的杂物和垃圾，保持作业环境整洁。

3.10 穿线工作结束后，对穿线工具和设备进行归类整理，确保其完好无损并妥善存放。

四. 常见问题和解决方法4.1 问题：穿线工具穿线速度过慢。

解决方法：检查穿线工具接头是否松动，若有松动应紧固后重新尝试穿线。

4.2 问题：穿线工具卡在障碍物中无法推进。

解决方法：适当调整穿线工具的角度和方向，或者更换合适的穿线工具。

4.3 问题：穿线工具损坏或掉落。

解决方法：及时更换或修理穿线工具，并加强对穿线工具的使用操作。

五. 操作注意事项5.1 检查工作区域是否有危险物品或杂物，清除后再进行穿线操作。

5.2 穿线工具使用前，应检查是否有锋利的边缘或刺激气味，若有应进行清洁和维护。
