静电场的概念和计算方法静电场（Electrostatic Field）是指由于电荷的存在而产生的电场，其特征是电场强度恒定且不随时间变化。
静电场是电磁学的一个重要分支，具有广泛的应用领域，如电场感应、电介质性质研究、高压技术等。
本文将介绍静电场的概念、基本定律以及计算方法。
一、静电场的概念与特点静电场是由静电荷（即电荷在静止状态下的分布）所引起的电场。
在物质中，正、负电荷之间会相互吸引，同类电荷之间则互相排斥。
根据库仑定律，电荷间的作用力与距离的平方成反比，与电荷量的乘积成正比。
静电场具有以下特点：1. 电场强度：静电场在空间中的每一点都具有电场强度，用来描述电荷对单位正电荷所施加的力。
2. 电势：电荷在静电场中的能量状态，与电场强度有密切关系，是标量量。
电势的单位是伏特（V）。
3. 电势差：在两点之间的电势差等于从一个点到另一个点时单位正电荷所做的功。
电势差是标量量。
4. 等势面：在静电场中，与某个电荷距离相等的所有点构成一个曲面，该曲面上任何一点的电势相等。
二、静电场的基本定律1. 静电场的超定原理：在静电场中，只有N-1个独立的物理量（如电荷量、电场强度、电势等）决定N个物理量。
这是静电场基本定律之一。
2. 高斯定理：高斯定理是静电场的基本定律之一，它描述了电场流量与电场内电荷的关系。
高斯定理可以用来计算任意形状的静电场。
3. 波尔卡定律：波尔卡定律描述了电荷在静电场中的分布情况。
根据波尔卡定律，电荷主要存在于导体表面，且电场在导体内部为零。
4. 库仑定律：库仑定律描述了点电荷之间的电场强度和力的关系。
根据库仑定律，电场的大小与点电荷之间的距离成反比，与电荷量的乘积成正比。
三、静电场的计算方法1. 电荷分布：对于具有特定几何形状的电荷分布，可以利用积分的方法来计算电场强度和电势差。
常见的电荷分布形式包括均匀线电荷、均匀面电荷和均匀体电荷。
2. 高斯定理：对于具有对称性的电荷分布，可以利用高斯定理直接计算电场强度。

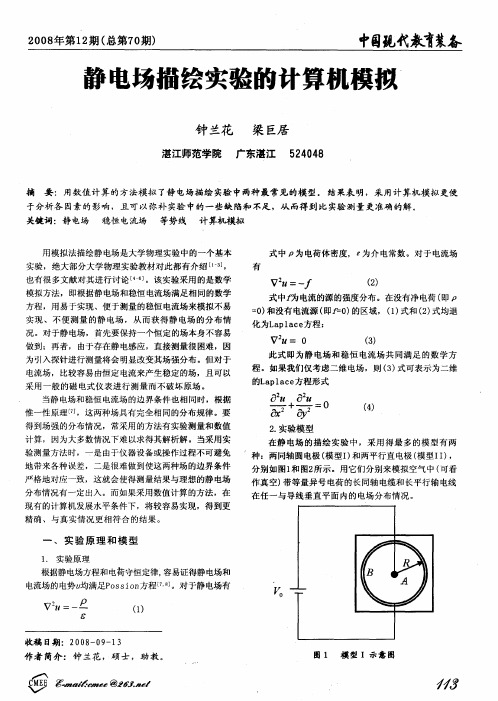

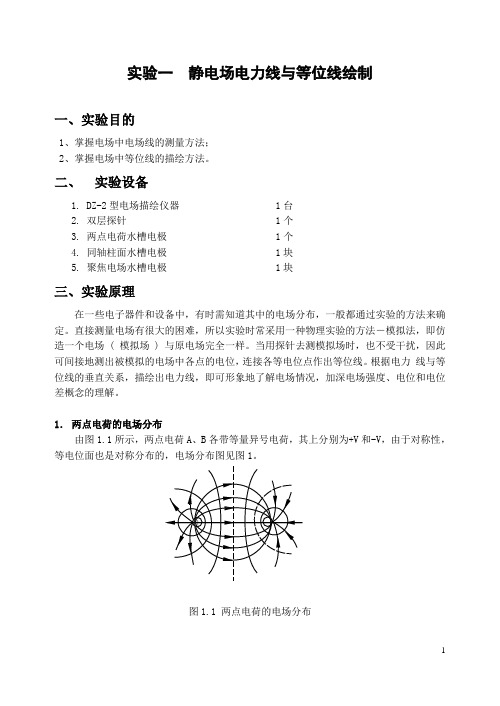

实验一静电场电力线与等位线绘制一、实验目的1、掌握电场中电场线的测量方法；2、掌握电场中等位线的描绘方法。
二、实验设备1. DZ-2型电场描绘仪器1台2. 双层探针1个3. 两点电荷水槽电极1个4. 同轴柱面水槽电极 1块5. 聚焦电场水槽电极 1块三、实验原理在一些电子器件和设备中，有时需知道其中的电场分布，一般都通过实验的方法来确定。
直接测量电场有很大的困难，所以实验时常采用一种物理实验的方法－模拟法，即仿造一个电场 ( 模拟场 ) 与原电场完全一样。
当用探针去测模拟场时，也不受干扰，因此可间接地测出被模拟的电场中各点的电位，连接各等电位点作出等位线。
根据电力线与等位线的垂直关系，描绘出电力线，即可形象地了解电场情况，加深电场强度、电位和电位差概念的理解。
1．两点电荷的电场分布由图1.1所示，两点电荷A、B各带等量异号电荷，其上分别为+V和-V，由于对称性，等电位面也是对称分布的，电场分布图见图1。
图1.1 两点电荷的电场分布图1.2 同轴柱面的电场分布做实验时，是以导电率很好的自来水，填充在水槽电极的两极之间。
若在两电极上加一定的电压，可以测出自来水中两点电荷的电场分布。
与长平行导线的电场分布相同。
2． 同轴柱面的电场分布由图1.2所示，因环B 的中心放一点电荷A ，分别加+V 和-V ，由于对称性，等位面都是同心圆，电场分布的图形见图1.2。
如图 1.2 所示，设小圆的电位为Va 半径为a ，大圆的电位为Vb ，半径为b ，则电场中距离轴心为r 处的电位Vr 可表示为：⎰⋅-=raa r dr E V V （1）又根据高斯定理，则圆柱内r 点的场强E=K/r （当a < r < b 时） （2）式中K 由圆柱的线电荷密度决定。
将（2）式代入（1）式arK V dr r K V V a raa r ln -=-=⎰（3） 在r=b 处应有：)/ln(a b K V V a b ⋅-= 所以ab V V K ba /ln -=（4）如果取0V V a =，0=b V ，将（4）式代入（3）式，得到：ab rb V V r /ln /ln 0= （5）为了计算方便，上式也可写作：_Bab rb V V r /log /log 0（6）3． 聚焦电极的电场分布示波管的聚焦电场是由第一聚焦电极A2和第二加速电极A2组成，A2的电位比A1的电位高。
静电场解决电势和电场线的问题静电场是电磁学的一个重要概念，它描述了电荷产生的电势和电场线分布。
电势和电场线是静电场的基本特征，对于理解电磁现象和解决电磁问题至关重要。
一、电势的概念与计算方法电势是描述电场中电荷所受势能的物理量，通常用V表示，单位是伏特（V）。
电势与静电场中一个正电荷所受的力成正比，与距离成反比。
根据库仑定律，二个电荷之间的电势差与它们之间的距离成反比。
这种关系可以用电势差的定义来表示：ΔV = V2 - V1 = -∫E·dl （1）其中ΔV表示电势差，V2和V1分别表示末位置和初位置的电势，E表示电场强度，dl表示电场强度的微小位移。
对于一个电荷分布连续的区域，电势差可以用关于电势的函数来计算：V = -∫E·dl （2）式中V表示电势，E表示电场强度，dl表示微小位移。
利用电场的定理（高斯定理），还可以将电势的计算从积分的形式转化为更简便的形式：V = -∫E·dl = -∫(1/ε0)ρdV/4πε0r其中ρ表示电荷密度，dV表示微小体积，ε0表示真空介电常数，r 表示从电荷点至场点的距离。
通过以上公式，我们可以计算出给定电荷分布产生的电势分布。
二、电场线的性质与绘制方法电场线是用来描述电场分布特征的一种图形表达方式。
电场线的性质如下：1. 电场线上任意一点的切线方向与该点的电场强度方向一致；2. 电场线不能相交，因为电场的定义是力的分布，不可能同时受到两个方向的力作用；3. 电场线趋于正电荷，离负电荷远离；4. 电场线在金属导体内部的运动方向是垂直于导体表面的；绘制电场线的方法一般有以下几种：1. 使用计算机模拟程序绘制：现代计算机软件可以模拟电场分布并绘制电场线。
通过输入电荷分布的信息，计算机可以根据电场强度的方向和大小自动生成电场线。
2. 手绘分析法：通过对静电场的特性进行手绘分析，可以初步描绘出电场线的大致形状。
这种方法需要根据电荷分布的不同情况，运用电场线的性质和规律进行分析。
实验一静电场电力线与等位线绘制一、实验目的1、掌握电场中电场线的测量方法；2、掌握电场中等位线的描绘方法。
二、实验设备1. DZ-2型电场描绘仪器1台2. 双层探针1个3. 两点电荷水槽电极1个4. 同轴柱面水槽电极 1块5. 聚焦电场水槽电极 1块三、实验原理在一些电子器件和设备中，有时需知道其中的电场分布，一般都通过实验的方法来确定。
直接测量电场有很大的困难，所以实验时常采用一种物理实验的方法－模拟法，即仿造一个电场 ( 模拟场 ) 与原电场完全一样。
当用探针去测模拟场时，也不受干扰，因此可间接地测出被模拟的电场中各点的电位，连接各等电位点作出等位线。
根据电力线与等位线的垂直关系，描绘出电力线，即可形象地了解电场情况，加深电场强度、电位和电位差概念的理解。
1．两点电荷的电场分布由图1.1所示，两点电荷A、B各带等量异号电荷，其上分别为+V和-V，由于对称性，等电位面也是对称分布的，电场分布图见图1。
图1.1 两点电荷的电场分布图1.2 同轴柱面的电场分布做实验时，是以导电率很好的自来水，填充在水槽电极的两极之间。
若在两电极上加一定的电压，可以测出自来水中两点电荷的电场分布。
与长平行导线的电场分布相同。
2． 同轴柱面的电场分布由图1.2所示，因环B 的中心放一点电荷A ，分别加+V 和-V ，由于对称性，等位面都是同心圆，电场分布的图形见图1.2。
如图 1.2 所示，设小圆的电位为Va 半径为a ，大圆的电位为Vb ，半径为b ，则电场中距离轴心为r 处的电位Vr 可表示为：⎰⋅-=raa r dr E V V （1）又根据高斯定理，则圆柱内r 点的场强E=K/r （当a < r < b 时） （2）式中K 由圆柱的线电荷密度决定。
将（2）式代入（1）式arK V dr r K V V a raa r ln -=-=⎰（3） 在r=b 处应有：)/ln(a b K V V a b ⋅-= 所以ab V V K ba /ln -=（4）如果取0V V a =，0=b V ，将（4）式代入（3）式，得到：ab rb V V r /ln /ln 0= （5）为了计算方便，上式也可写作：_Bab rb V V r /log /log 0（6）3． 聚焦电极的电场分布示波管的聚焦电场是由第一聚焦电极A2和第二加速电极A2组成，A2的电位比A1的电位高。
用模拟法测绘静电场静电场是由于电荷的存在所形成的一种场。
在工程应用中，我们需要测绘静电场的大小和分布情况。
传统的方法是基于电场的数学公式和物理原理来推导计算。
但是，这种方法有一定的局限性，特别是针对复杂、非均匀的场。
因此，模拟法成为一种可行的测绘方法。
模拟法的基本思想是通过建立一个类似于真实场的模拟场，然后对模拟场进行测量，最终得到真实场的分布情况。
下文将分别介绍模拟法的两种典型应用方法：有限差分法和有限元法。
一、有限差分法有限差分法是一种常见的数值计算方法，适用于离散化的问题，如在空间离散的点上计算电场值。
其基本思想是通过在真实场中选取有限的点来模拟真实场，在这些点上计算电场的值，然后通过差分运算得到电场的梯度和变化率，从而获得真实场的分布情况。
以二维空间中Z向高度为一定的圆板的静电场为例，假设圆板半径为a，距离Z为d，其电势函数为：V=1/4πε \cdot Q/(√(R^2+d^2 ))其中Q为圆板上的总电荷，R为观测点到圆板上某一点的距离。
在有限差分法计算中，我们需要将观测区域离散化，假设网格尺寸为dx和dy，那么在一个包围圆板的区域内，我们可以取N个点来模拟真实场，如下图所示：在每个观测点上，我们可以计算出电势V的值，根据差分公式，可以得到电场分布情况：Ex=(V(i,j+1)-V(i,j))/dy在此基础上，我们可以进一步计算出电势和电荷分布，并进行可视化，如下图所示：有限元法是一种计算机模拟模型，它将真实场分成很多小区域，每个小区域内的场是简化的，由一组近似函数来表示。
这些近似函数通常称为有限元函数，它们可以是线性、二次或高次函数。
有限元法首先通过三角剖分将真实场划分为多个局部小区域，然后在每个小区域内选取有限的节点来建立有限元函数，形成有限元网格。
对于每个小区域内的有限元函数，我们可以用一些已知的方程或物理定律来计算电势和电场分布。
以空间中三维空心球的静电场为例，下图展示了有限元法计算中所用的有限元网格：在每个小区域中，我们可以用一组相应有限元函数来近似表示电势和电场分布。
图1两点电荷的电场分布图静电场的描绘一、实验目的1.掌握模拟法描绘静电场的原理和方法。
2.加深电场强度、电势和电势差概念的理解。
3.测绘两点电荷电极、同轴柱面电极、聚焦电极的电场分布。
二、实验仪器DZ-2型电场描绘仪，双层探针，AC-20型静电场描绘电源，两点电荷水槽电极，同轴柱面水槽电极，聚焦电极水槽，万用表。
三、实验原理在科学研究和生产实践中，有时需要知道一些电子器件和设备中的电极周围的电场分布。
由于电极形状和实际问题的复杂性，很难通过理论计算得到电场的分布，一般都通过实验或者数值模拟的方法来确定。
当用测量仪器直接测量电场时，由于测量头在静电场中会产生感应电荷或束缚电荷，而使被测电场发生变化。
因而实验时常采用一种间接的测量方法 模拟法，即仿造一个电场（模拟场）与原电场完全一样。
在一定条件下静电场与稳恒电流场遵守的规律在形式上相似，当用探针去测模拟电场时，也不受干扰，因此可以间接地测出被模拟的电场中各点的电势，连接各等电势点得到等势面。
根据电力线与等势面的垂直关系，描绘出电力线，即可形象地了解电场情况，加深电场强度、电势和电势差概念的理解。
1.两点电荷的电场分布如图1所示，两点电荷各带等量异号电荷，其上电势分别为V +和V -。
由对称性，电场分布（图中箭线所示）和等势面（图中虚线表示）也是对称分布的。
做实验时，以水作为介质填充在水槽电极的两极之间。
若在两电极上加一定的电压，介质中便会有（删除此括号的内容：恒定不变的）电流产生，（删除此括号的内容：这样就可以直接）用电压表测量介质中各点相对于其中一个电极的电势，再根据电势变化的最大方向（删除此括号的内容：计算）描绘出电场。
理论和实践证明，导电介质中恒定电流建立的电场与静电场的规律完全相似，因而可以用稳恒电流场去模拟静电场。
两点水槽的稳恒电流电场特征与两点电荷的静电场场强分布相同。
实验中电极接交流电，产生交流电场的瞬时值随时间变化，但交流图2同轴柱面的电场分布图 _ 电场的有效值与稳恒电场是等效的。
静电场描绘实验原理浅析静电场是一个电荷在空间中所创造的空间有序和不可见的结构。
静电场的存在和特性对于许多物理和工程问题的解决非常重要。
了解静电场的分布和特性需要进行测量和揭示。
本文将分析静电场描绘实验的原理。
1.实验原理静电场描绘实验的基本原理是测量电势差或电场强度，从而描绘或构建静电场的分布。
这种实验通常使用静电计或电场非接触式探测器进行。
2.实验流程理论上，静电场的分布可以通过数学方法或数值模拟来计算或预测。
但是，在实际情况下，由于物体形状复杂或表面改变，数值方法的计算难以获得满意的精度。
正是在这样的情况下，静电场描绘实验可以发挥作用。
静电场描绘实验主要分为以下几个步骤：(1)静电场电位的测量在理论上，所有电点都围绕着电源点，因此它们可以确定为一个坐标系内的点群。
在这种情况下，可以在每个电点上测量电位，并将其记录在一个表格中。
(2)电位图的绘制通过绘制电位图，可以得到整个电场的分布规律。
通过在电场中对探电性电荷进行力的测量，可以获得电场强度。
3.设备要求静电场描绘实验需要使用特定的仪器和设备。
具体而言，需要使用以下仪器：(2)电场探头：用于测量电场强度。
(5)计算机：用于处理实验数据和绘制电位图和电场线。
本实验还需要其他一些辅助设备，例如注射器、样品架、电源和电线等。
4.实验注意事项(1)秉持实验安全原则，特别是当使用高压设备时，应特别注意操作方法和注意事项。
(2)电场探头应与其他实验设备隔离，并妥善保存以防止损坏。
(3)在进行实验前，应对检测器进行校准和标定，以确保它的准确性和精度。
(4)在进行实验过程中，应小心操作。
必须严格按照实验步骤进行操作，并确保记录数据的准确性和一致性。
(5)在实验结束后，应妥善处理设备和清理实验场所有工具、仪器和设备。
总之，静电场描绘实验是一种比较有用的实验方法，可以获得静电场的分布和电场特性，从而有助于了解静电的相关特性和物理本质。
在实验前，应提前了解实验原理和注意事项，确保实验过程和实验结果的准确和可靠。
电磁场与电磁波大作业学院班 级姓 名学 号真空中任意两点电荷电场线与等势线分布研究一、研究内容（一）研究思路静电场是指相对于观察者静止的电荷产生的电场。
静电场的基本定律是库伦定律。
本文从库伦定律和叠加原理出发，运用矢量分析的方法，讨论真空中任意两个点电荷间的电场线以及等势线的分布。
电场强度、电势是描述静电场属性的重要物理量，利用等势面和电场线可以很好的描述静电场。
但是电势分布是复杂抽象的，本文利用Matlab强大的数学运算以及绘图功能，利用计算机编程绘制不同电荷量比以及不同距离的双静电荷系统的等势面以及电场线分布，将抽象的电场具象化，以便更好的研究静电场。
（二）理论基础根据库伦定律：在真空中，两个静止点电荷之间的作用力与这两个电荷的电量乘积成正比，与它们之间距离的平方成反比，作用力的方向在两个电荷的连线上，两电荷同号为斥力，异号为吸力，它们之间的力F满足：12 2ˆQ QF k RR=由电场强度E的定义可知：2ˆQE k RR=对于点电荷，根据场论基础中的定义，有势场E 的势函数为：kQ U R=而 E U =-∇在Matlab 中，由以上公式算出各点的电势U ，电场强度E →后，可以用Matlab 自带的库函数绘出相应电荷的电场分布情况。
等势线就是以电荷为中心的圆，用Matlab 画等势线更加简单。
静电力常量为99*k e =，电量可取为191*q e -=；最大的等势线的半径应该比射线的半径小一点，0r = 0.1。
其电势为00kq u r = 。
各点的坐标可用向量表示：x=linspace (r 0 , r 0 ,100)，在直角坐标系中可形成网格坐标：[X ,Y ] =meshgrid (x )。
各点到原点的距离为：r =X .^ 2+Y .^ 2，在Matlab 中进行乘方运算时，乘方号前面要加点，表示对变量中的元素进行乘方计算。
各点的电势为00kq u r =；同样地，在进行除法运算时，除号前面也要加点，同样表示对变量中的元素进行除法运算。
