2015年上半年浙江省PLC与控制技术考试题

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

《电气控制及PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共30分）1、电气控制技术的拖动方式可以分为：、、。

2、通常低压是指交流，直流。

3、低压控制电器常用的具体灭弧方法有、、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时采用的工作方式。

全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题5分、共20分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、可编程明显特点是什么？（5分）4、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

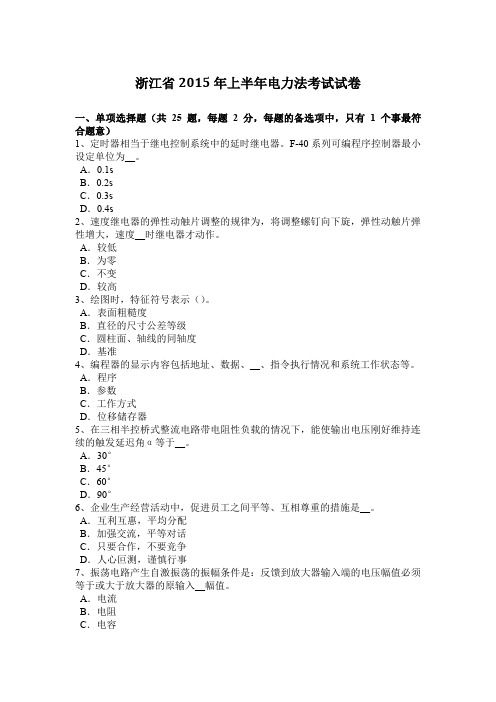

浙江省2015年上半年电力法考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、定时器相当于继电控制系统中的延时继电器。

F-40系列可编程序控制器最小设定单位为__。

A．0.1sB．0.2sC．0.3sD．0.4s2、速度继电器的弹性动触片调整的规律为，将调整螺钉向下旋，弹性动触片弹性增大，速度__时继电器才动作。

A．较低B．为零C．不变D．较高3、绘图时，特征符号表示（）。

A．表面粗糙度B．直径的尺寸公差等级C．圆柱面、轴线的同轴度D．基准4、编程器的显示内容包括地址、数据、__、指令执行情况和系统工作状态等。

A．程序B．参数C．工作方式D．位移储存器5、在三相半控桥式整流电路带电阻性负载的情况下，能使输出电压刚好维持连续的触发延迟角α等于__。

A．30°B．45°C．60°D．90°6、企业生产经营活动中，促进员工之间平等、互相尊重的措施是__。

A．互利互惠，平均分配B．加强交流，平等对话C．只要合作，不要竞争D．人心叵测，谨慎行事7、振荡电路产生自激振荡的振幅条件是：反馈到放大器输入端的电压幅值必须等于或大于放大器的原输入__幅值。

A．电流B．电阻C．电容D．电压8、变压器停电退出运行，首先应__。

A．断开各负荷B．断开高压侧开关C．断开低压侧开关D．同时断开高、低压侧开关9、单相变压器并联运行时必须满足的条件之一是__。

A．原、副边电压相等B．负载性质一样C．负载大小一样D．容量必须相等10、弱磁调速是从n0向上调速，调速特性为__输出。

A．恒电流B．恒效率C．恒转矩D．恒功率11、20/5t桥式起重机通电调试前的绝缘检查，应用__绝缘电阻表测量设备的绝缘电阻。

A．250VB．500VC．1000VD．2500V12、回转运动的反向误差属于数控机床的__精度检验。

A．切削B．定位C．几何D．联动13、噪声可分为气体动力噪声，__和电磁噪声。

PLC控制技术模拟习题+参考答案一、单选题（共52题，每题1分，共52分）1.一般而言,FX系列PLC的AC输入电源电压范围是多少?（）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B2.PLC是在什么控制系统基础上发展起来的A、继电控制系统B、单片机C、工业电脑D、机器人正确答案：A3.工业级模拟量,哪一种更容易受干扰（）A、uA级B、mA级C、A级D、10A级正确答案：A4.操作数K3Y0表示()。

A、Y0-Y13组成4组3位数B、Y0-Y13组成3组4位数C、Y0-Y11组成4组3位数D、Y0-Y11组成3组4位数正确答案：B5.FX系列PLC中,16位的数值传送指令（）A、DMOVB、MOVC、MEAND、RS正确答案：B6.PLC控制系统中，输入触点的类型（）。

A、必须采用常开触点B、必须采用常闭触点C、既可以采用常开触点，也可以采用常闭触点D、以上都不对正确答案：C7.PLC在工业生产现场工作，对PLC的I/O接口的要求说法正确的是（）A、应具有良好的接地能力B、应具有良好的抗干扰能力C、应具有断电保持功能D、应具有报警功能正确答案：B8.如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生（）A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B9.PX系列PLC中的输入继电器采用（）进制的数字编号A、二B、八C、十D、十六正确答案：B10.M8013的脉冲的占空比是多少?（）。

A、5B、1C、6D、4正确答案：A11.FX系列PLC的区间比较指令助记符是（）A、CMPB、ZCPC、MCRD、SET正确答案：B12.FX系列PLC中,16位除法指令应用（）A、DADDB、DDIVC、DIVD、MUL正确答案：C13.下列不是小型PLC产品的是（）。

A、三菱公司的F1、F2、FXOB、欧姆龙的欧姆龙的CPM*系列C、西门子的S7-400系列D、施耐德的Twido系列正确答案：D14.FX系列PLC中OUT,表示什么指令（）A、下降沿B、输出C、输入有效D、输出有效正确答案：B15.在顺序控制系统中，STL触点右边不能使用（）指令A、MPSB、MPPC、MRD正确答案：A16.二进制数1011101等于十进制数的（）A、93B、92C、95D、94正确答案：A17.FX系列PLC中,32位减法指令应用（）A、DADDB、ADDC、DSUBD、MUL正确答案：C18.PLC的系统程序不包括（）。

plc控制技术考试题库及答案一、单项选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的工作原理是基于（）。

A. 顺序控制B. 循环扫描C. 事件驱动D. 时间驱动答案：B3. 在PLC中，输入继电器通常用（）表示。

A. IB. MC. TD. C答案：A4. PLC的输出继电器通常用（）表示。

A. IB. MC. QD. C答案：C5. PLC的辅助继电器通常用（）表示。

A. IB. MC. TD. C答案：B二、多项选择题1. PLC的编程语言包括（）。

A. 梯形图B. 顺序功能图C. 功能块图D. 结构化文本答案：ABCD2. PLC的输入设备可以包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：ABC3. PLC的输出设备可以包括（）。

A. 接触器B. 指示灯C. 电机D. 变频器答案：ABCD三、判断题1. PLC的扫描周期包括输入处理、程序执行和输出处理三个阶段。

（）答案：正确2. PLC的扫描周期是固定的，不会受到程序复杂度的影响。

（）答案：错误3. PLC的输出继电器可以同时控制多个输出设备。

（）答案：正确4. PLC的辅助继电器可以作为中间存储单元使用。

（）答案：正确5. PLC的输入/输出继电器的地址是固定的，不能更改。

（）答案：错误四、简答题1. 简述PLC的工作原理。

答：PLC的工作原理是基于循环扫描，每个扫描周期包括输入处理、程序执行和输出处理三个阶段。

在输入处理阶段，PLC读取所有输入设备的状态；在程序执行阶段，PLC根据输入状态和程序逻辑计算输出状态；在输出处理阶段，PLC更新所有输出设备的状态。

2. 描述PLC的输入/输出继电器的作用。

答：PLC的输入继电器用于存储输入设备的状态，如按钮、传感器等；输出继电器用于控制输出设备的状态，如接触器、指示灯等。

输入/输出继电器的地址通常由PLC的硬件配置决定，但在编程时可以重新分配。

电气控制技术与PLC(复习题目和答案电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。

A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。

A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。

A、B、C、D、5、延时断开常闭触点的图形符号是( B )。

A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。

A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。

A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。

A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。

A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。

A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流以下、直流1500V 以下的电器。

2、熔断器是由和熔管两部分组成的。

3、三相异步电动机的能耗制动可以按时间原则和4、双速电动机的定子绕组在低速时是5、熔体为一次性使用元件，再次工作必须6、接触器的额定电压指的额定电压。

7、热继电器是利用来工作的电器。

8、变极对数调速一般仅用于9、Z3040型摇臂钻床有10、断相保护又称11.理想变压器的条件：铜耗稳定，铁耗稳定。

电气控制与plc应用考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制逻辑器2. 下列哪个不是PLC的基本功能（）。

A. 输入/输出控制B. 定时/计数C. 数据处理D. 模拟信号处理3. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 外部负载D. 电源电压4. 在PLC中，常闭触点的符号是（）。

A. 常开触点B. 常闭触点C. 常开/常闭触点D. 无符号5. PLC的输入/输出模块通常采用（）接口。

A. 并行接口B. 串行接口C. 网络接口D. USB接口6. PLC的编程语言不包括（）。

A. 梯形图B. 语句列表C. 功能块图D. 汇编语言7. PLC的存储器中，用于存储用户程序的是（）。

A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 非易失性存储器8. PLC的输出模块中，晶体管输出适用于（）负载。

A. 交流B. 直流C. 感性D. 容性9. PLC的输入模块中，光电耦合器的作用是（）。

A. 隔离输入信号B. 放大输入信号C. 转换输入信号D. 滤波输入信号10. PLC的通信协议中，Modbus协议主要用于（）。

A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。

A. 可靠性高B. 编程简单C. 灵活性好D. 价格低廉2. PLC的输入设备包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器3. PLC的输出设备包括（）。

A. 接触器B. 指示灯C. 电机D. 变频器4. PLC的编程语言包括（）。

A. 梯形图B. 布尔表达式C. 功能块图D. 结构化文本5. PLC的通信方式包括（）。

A. 串行通信B. 并行通信C. 以太网通信D. 无线通信三、判断题（每题2分，共20分）1. PLC的扫描周期是固定的。

plc考试题及答案导言：本文将为您提供一系列PLC（可编程逻辑控制器）考试题及答案。

通过这些题目的练习，您可以巩固和提升您的PLC知识，为将来的考试做好准备。

1. PLC的全称是什么？请简要描述PLC的功能和应用领域。

答案：PLC的全称是“可编程逻辑控制器”。

PLC是一种专门用于工业自动化控制的计算机系统，其主要功能是根据预先编写好的程序执行各种控制任务。

PLC的应用领域非常广泛，例如生产线控制、机器人控制、交通信号控制等。

2. 请简要描述PLC的工作原理。

答案：PLC的工作原理主要分为三个步骤：输入、处理和输出。

首先，外部传感器将各种信号输入到PLC中，例如开关状态、温度等。

其次，PLC将这些输入信号与预先编写的程序进行比较和分析，并根据程序中设定的逻辑关系来确定输出信号的状态。

最后，PLC将输出信号传输到执行机构，如电磁阀、电动机等，从而完成相应的控制任务。

3. 简述常见的PLC编程语言及其特点。

答案：常见的PLC编程语言包括梯形图（Ladder Diagram）、指令表（Instruction List）、功能块图（Function Block Diagram）等。

梯形图是一种直观易懂的图形化编程语言，类似于电气图谱；指令表则以文本方式表达程序，适合编写简洁高效的控制逻辑；功能块图则通过连接各种函数块来完成程序编写，便于模块化和复用。

4. PLC的输入和输出可以分为哪几种类型？请简要描述每种类型的特点。

答案：PLC的输入和输出可以分为数字量和模拟量两种类型。

数字量是指只有两个状态（开/关）的信号，例如开关信号、传感器状态等；模拟量则代表连续变化的信号，例如温度、压力等。

数字量输入和输出通常用于控制开关状态和计数操作，而模拟量输入和输出则适用于需要精确控制的场景，如温度调节和速度控制。

5. 在PLC中，常见的逻辑门有哪些？请列举并描述其功能。

答案：常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。

电气控制与PLC技术习题参考答案
1.PLC是指什么？
A：PLC是指可编程控制器（Programmable Logic Controller），它是用于实现电气系统自动控制的微处理器。

2.如何编程PLC？
3.PLC的工作原理是什么？
A：PLC的工作原理是，它通过控制程序和传感器，收集外部信号，根据程序的要求以及它们之间的关系，实时地比较收集的信号，并判断出最终的控制结果。

然后，根据最终控制结果，PLC会通过控制装置发送控制信号。

4.PLC的应用领域有哪些？
A：PLC可用于控制各种工业设备，例如汽车、机床、医疗设备、半导体制造装置以及工厂自动化等。

5.PLC的机械元件有哪些？
A：PLC的机械元件主要包括外壳、操作控制器、显示屏、输入，输出模块、记忆器、CPU、模块等。

6.在PLC系统中，输入和输出有什么作用？
A：输入模块负责获取控制系统的外部信号，并将其转换成PLC可识别的电信号。

而输出模块则负责将PLC控制的结果以电信号的形式发送出去，控制外部的装置。

绝密 考试结束前浙江省2015年4月高等教育自学考试电器控制与P L C 试题课程代码:01649请考生按规定用笔将所有试题的答案涂㊁写在答题纸上㊂选择题部分注意事项:1.答题前,考生务必将自己的考试课程名称㊁姓名㊁准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上㊂2.每小题选出答案后,用2B 铅笔把答题纸上对应题目的答案标号涂黑㊂如需改动,用橡皮擦干净后,再选涂其他答案标号㊂不能答在试题卷上㊂一㊁单项选择题(本大题共13小题,每小题1分,共13分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其选出并将 答题纸 的相应代码涂黑㊂错涂㊁多涂或未涂均无分㊂1.熔断器在电路中主要起 保护㊂A.过电压B .欠电压C .短路 D.过载2.对于可靠性要求高,或频繁动作的控制系统,宜采用A.E 形电磁铁B .螺管式电磁铁C .直流电磁机构 D.交流电磁机构3.速度继电器随电动机转速升高其相应触点动作,在电动机转速下降到约 时,其动触点恢复到原来的位置㊂A.100r /m i nB .1000r /m i nC .3000r /m i nD.300r /m i n4.防止电压恢复时电动机自起动的保护叫A.零压保护B .欠压保护C .过压保护 D.过流保护5.在机床快速进给中,还有在生产机械需要进行调整运动位置时,采用的控制方式是A.自锁控制B .顺序控制C .点动控制 D.循环控制)页4共(页1第 题试ＣＬＰ与制控器电 #946106.P L C 是在 系统基础上发展起来的㊂A.单片机B .继电器控制C .工业电脑 D.计算机7.P L C 在输入输出电路中采用了 措施㊂A.电磁屏蔽B .光电隔离C .短路保护 D.过压保护8.三菱F X 2N 系列的I /O 比为A.3ʒ2B .2ʒ3C .2ʒ1D.1ʒ19.C 101属于 计数器㊂A.16位通用加法B .16位掉电保持C .32位通用双向 D.32位掉电保持10.F X 系列P L C 中P L S ,表示 指令㊂A.下降沿微分B .上升沿微分C .置位 D.步进11.P L C 编程时,串联支路多的指令应在梯形图的A.上方B .下方C .左方 D.右方12.交流线圈不能串联使用是因为 ,而影响电路正常工作㊂A.先动作的线圈电阻显著增加B .先动作的线圈电感显著减少C .先动作的线圈电感显著增加 D.先动作的线圈电阻显著减少13.运用电压测量法检修线路故障时,其优点是方便和准确,缺点是对于 还不能确定其故障原因㊂A.按钮故障B .电阻故障C .导线故障 D.线圈故障二㊁判断题(本大题共13小题,每小题1分,共13分)判断下列各题,在答题纸相应位置正确的涂 A ,错误的涂 B ㊂14.交流接触器吸引线圈上的电压过高或过低均可能烧毁线圈㊂15.接触器铭牌额定电流是指线圈的额定电流㊂16.熔断器的熔体熔断时间与流过其上电流值的大小成正比㊂17.Y-ә降压起动适用于额定电压为220V ㊁ә接法的三相鼠笼式异步电动机㊂)页4共(页2第 题试ＣＬＰ与制控器电 #9461018.反接制动适用于要求制动平稳㊁停位准确的场合㊂19.P L C 的每个生产厂家均采用了各自的指令系统,尚未达到完全统一㊂20.P L C 中C P U 的主要功能是接收并存储从计算机或编程器输入的用户程序和数据㊂21.O U T 指令不能用于输入继电器㊂22.对于基本逻辑指令中,可以对同一编号的线圈多次输出㊂23.对经常改变加工工序或控制逻辑复杂的设备,采用继电接触器控制较为合理㊂24.若P L C 输入信号的变化频率小于一个扫描周期,系统就能可靠地响应每个输入信号㊂25.Z 3040摇臂钻床的P L C 改造中,可将其原理图中的控制线路用P L C 替代㊂26.C A 6140普通车床的照明灯由控制变压器T C 次级24V 安全电压供电㊂非选择题部分注意事项:用黑色字迹的签字笔或钢笔将答案写在答题纸上,不能答在试题卷上㊂三㊁填空题(本大题共19小题,每空1分,共30分)27.线圈是电磁机构的重要组成部分㊂线圈按连线方式可分为串联和并联两种,前者称为 ,后者称为 ㊂28.接触器的主触点主要用于频繁接通或 交㊁直流主电路㊂29.C J 12-250/3为C J 12型 接触器,额定电流为 ,有 个主触点㊂30. 一般是指10倍额定电流以下的过电流,而 则是指超过10倍额定电流以上的过电流㊂31.当要求甲接触器动作后乙接触器方能动作,则需将甲接触器的 串在乙接触器的线圈电路中㊂32.常用的短路保护装置有 ㊁自动开关和过电流保护器㊂33.可编程控制器是专为在 下应用而设计的一种数字运算的电子装置,是带有存储器㊁可以编制程序的 ㊂34.在P L C 处于工作状态时, 就是从第一条指令开始,在无中断或跳转控制的情况下,按程序存储的地址号按顺序逐条执行指令㊂35.输出接口将 运算结果转换成控制信号去驱动输出装置如电磁阀㊁指示灯㊁ 等㊂36.扫描周期的长短与 ㊁指令类型㊁ 有关㊂37.可编程控制器的一个重要指标是输入输出点数,通常称为 ㊂)页4共(页3第 题试ＣＬＰ与制控器电 #9461038.P L C 中的继电器与通常所说的继电器之间的区别在于它们是由 来实现逻辑状态的改变,故称 ㊂39.F X 2N 系列P L C 的定时器为T 10K 300,则定时时间为 ㊂40.梯形图按 ,从左到右的顺序排列,每个继电器线圈为一逻辑行㊂41.顺序控制设计法中的转换条件就是使系统从 进入下一步的条件㊂通常转换条件有按钮㊁行程开关㊁ 或计数器动作等㊂42.电气控制系统设计时,在不需要电气调速和起动不频繁的场合,应首先考虑 异步电动机㊂43.Z 3040摇臂钻床摇臂的控制是按松开㊁ ㊁夹紧的顺序进行㊂44.通电检查的一般顺序为:先检查控制电路,后检查 ;先查 ,后查 ㊂45.用 检查机床的电气故方便㊂四㊁简答题(本大题共4小题,每小题6分,共24分)46.简述时间继电器的种类,并说明各自的特点㊂47.简述P L C 的扫描工作过程,P L C 执行程序是以循环扫描方式进行的,每一扫描过程分为哪几个阶段?48.根据梯形图写出指令表㊂49.说明电气控制系统设计的基本内容㊂五㊁设计题(本大题共2小题,每小题10分,共20分)50.设计一个接触器继电器控制系统,要求如下:(1)第一台电动机起动10s 后,第二台电动机自动起动,运行5s 后,第一台电动机停止转动,同时第三台电动机起动,再运转15s 后,电动机全部停止㊂(2)应具有必要的保护环节㊂请画出相应的主电路㊁控制电路,并简要说明工作过程㊂51.改用三菱P L C 实现上述题目的三台电动机顺序控制,要求如下:(1)确定输入输出元件;(2)画出P L C 的外部接线图;(3)试设计梯形图㊂)页4共(页4第 题试ＣＬＰ与制控器电 #94610绝密 启用前 秘密 启用后浙江省2015年4月高等教育自学考试电器控制与P L C 试题参考答案及评分标准课程代码:01649一㊁单项选择题(本大题共13小题,每小题1分,共13分)1.C 2.C 3.A 4.A 5.C 6.B 7.B 8.D 9.B10.B11.A 12.C 13.D 二㊁判断题(本大题共13小题,每小题1分,共13分)14.A 15.B16.B 17.B18.B19.A 20.A .A22.B23.B 24.A25.A26.A三㊁填空题(本大题共19小题,每空1分,共30分)27.电流线圈 电压线圈28.断开29.交流 250A 330.过载 短路31.常开触点32.熔断器33.工业环境 控制器34.扫描35.C P U 接触器线圈36.C P U 时钟频率 程序长短37.I /O 点数38.程序 软继电器39.30s40.自上而下41.当前步 定时器42.鼠笼式43.升降44.主电路 交流电 直流电45.万用表四㊁简答题(本大题共4小题,每小题6分,共24分)46.(1)时间继电器分为通电延时继电器和断电延时继电器㊂(2分)(2)通电延时继电器当有输入信号后要延时一段时间,输出信号才发生变化,输入信号消失后,输出瞬时恢复㊂(2分)(3)断电延时继电器当有输入信号后要延时一段时间,输出瞬时发生变化,输入信号消失后,输出信号延时一段时间才恢复㊂(2分)47.P L C 采用扫描工作方式,通过 采集输入量㊁执行程序㊁输出控制量 的循环扫描方式实现程序的运行㊂(2分)扫描就是从第一条指令开始,在无中断或跳转控制的情况下,按程序存储的地址号按顺序逐条执行指令,直至最后一条指令,然后再从头开始扫描,如此循环㊂(2分)每一扫描过程分为输入采样阶段㊁程序执行阶段和输出刷新阶段㊂(2分))页3共(页1第 案答题试ＣＬＰ与制控器电 #9461048.0 L D X 01A N IX 12L D I X 23A N I X 34O R B (2分)5O R X 46L DX 67O R X 78A N B (2分)9O R X 510O U T Y 3(2分)49.(1)拟定电气设计任务书;(1分)(2)确定电力拖动方案与控制方式;(1分)(3)选择电动机容量㊁结构形式;(1分)(4)设计电气控制原理图,简述主要技术参数;(1分)(5)选择电器元件,制订电器元件一览表;(1分)(6)编写设计技术说明书㊂(1分)五㊁设计题(本大题共2小题,每小题10分,共20分)50.(1)主电路:(根据考生的绘图情况,酌情给分)(3分)(2)控制电路:(根据考生的绘图情况,酌情给分)(4分))页3共(页2第 案答题试ＣＬＰ与制控器电 #94610(3)工作过程:合上开关Q S ,按下启动按钮S B 2,接触器KM 1得电吸合,电动机M 1起动㊂同时KM 1的常开触点闭合,K T 1接通,开始计时,延时10s 后,KM 2得电吸合,电动机M 2起动㊂同时K T 2接通,继续计时5s 后,KM 3得电吸合,第三台电动机起动,其常闭触点断开,第一台电动机停止转动㊂同时K T 3接通,开始计时,再运转15s 后,电动机全部停止㊂(3分)51.(1)确定输入输出元件:(3分)输入元件:启动按钮S B 2,停止按钮S B 1㊂输出元件:接触器KM 1㊁KM 2㊁KM 3㊂(2)P L C 的外部接线图:(根据考生的绘图情况,酌情给分)(3分)(3)梯形图:(根据考生的绘图情况,酌情给分)(4分))页3共(页3第 案答题试ＣＬＰ与制控器电 #94610。
