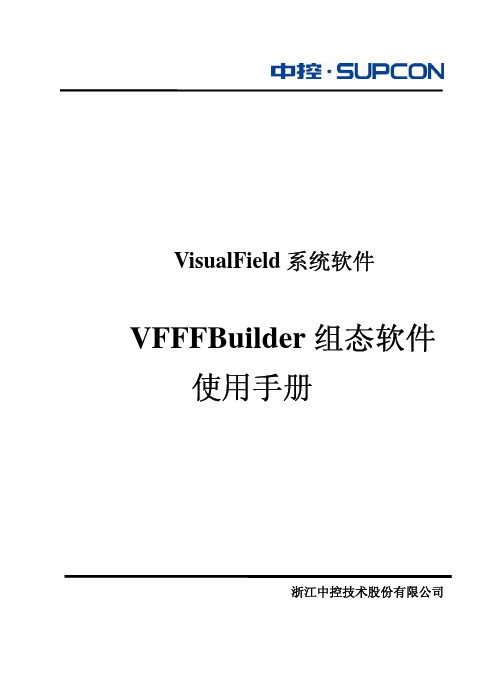

VisualField系统软件VFFFBuilder组态软件使用手册浙江中控技术股份有限公司声明严禁转载本手册的部分或全部内容。
在不经预告和联系的情况下，本手册的内容有可能发生变更，请谅解。
本手册所记载的内容，不排除有误记或遗漏的可能性。
如对本手册内容有疑问，请与我公司联系。
文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。
WARNING: Indicates information that a potentially hazardous situation which, if not avoided, could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。
Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUS LIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。
ESD HAZARD: Indicates information that Danger of an electro-static discharge to which equipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。
ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。
TIP：Identifies advice or hints for the user.目录VFFFBuilder组态软件...............................................................................................................................1-11 软件概述..............................................................................................................................................1-12 使用说明..............................................................................................................................................2-12.1 打开组态管理软件..................................................................................................................2-12.2 硬件配置..................................................................................................................................2-12.3 打开VFFFBuilder组态软件...................................................................................................2-32.4 设备上线..................................................................................................................................2-52.5 设备匹配..................................................................................................................................2-92.6 链接组态................................................................................................................................2-142.7 时间调度组态........................................................................................................................2-172.8 组态下载................................................................................................................................2-202.9 参数配置................................................................................................................................2-212.10 保存关闭............................................................................................................................2-272.11 组态更新................................................................................................................................2-283 注意事项说明......................................................................................................................................3-13.1 VFFFBuilder组态软件部分图例说明....................................................................................3-13.2 删除操作..................................................................................................................................3-13.3 保存后重新打开VFFFBuilder组态软件...............................................................................3-23.4 替换设备流程..........................................................................................................................3-23.5 设备故障处理..........................................................................................................................3-34 附录......................................................................................................................................................4-15 资料版本说明......................................................................................................................................5-1VFFFBuilder组态软件1软件概述VFFFBuilder组态软件是Visu a lField软件的组成部分，为ECS-700系统集成FF（Foundation Fieldbus TM）现场总线提供一个软件组态平台，从而实现在H1网段上对FF仪表的访问与操作。
可编辑修改精选全文完整版OVATION组态手册范本托电一期2X 600MV工程DCS系统组态说明手册（部参考）2002年6月14日目录一、OVATION态常用命令二、AUTOCAD明三、I/O BUILDE建立说明四、系统组态中间点标签名定义五、画面组态说明第一部分OVATIO组态常用命令1 UNIX命令2如何把数据库的容转换成可下载到SERVER的文本文件2.1在OVATIO系统中加入一点，将该点的各项填好，并将其输出，生成一个文本文件做为模板。
注：模拟量和数字量的标准WORID入文件格式见目录：“工程组态文件导入\Sampie目录下的文件：模拟量：aiosample4-20ma.doc对应查询中的“A导入4-20MA）aiosampieAO.doc aiosampleCJ.docaiosampleQTA.doc其它，一般指CT）aiosampleRTD.docaiosampleTC.doc数字量diosampleGEN.doc 与查询中的DIO_DETA对应）2.2在WOR中打开模板文件，在“工具”中选择“合并”2.3 在“合并帮助器”中的第1项“主文档”下选择“套用信函”，然后选择“活动窗口”；选择第2项，在“数据源”下选择“打开数据源”，然后选择数据库中相应的表或查询；最后关闭“合并服务興”器”。
如果WOR文件已经和一个数据源，可以直接进入第2项，选择“数据源”中的“打开数据源”重新建立一个数据源。
如果被查询的容被修改，那么应将查询文件存盘后，在WOF文件中对数据源重新进行。
2.4 在“插入合并域”中选择合适的域来替换模板文件中相应的容。
2.5 在图标中选择“合并到新文档”。
2.6 最后另存为纯文本文档。
3 如何把生成的纯文本文档拷贝到SERVE中3.1压缩纯文本文件，并拷贝到软盘上。
如命名为Dzip。
3.2用cd usr/wdpf/caibo命令进入预先建立的目录（如caibo）。
3.3将软盘插入，用df -k指令检查软盘是否挂上，如未挂上，用volcheck 命令将其挂上。

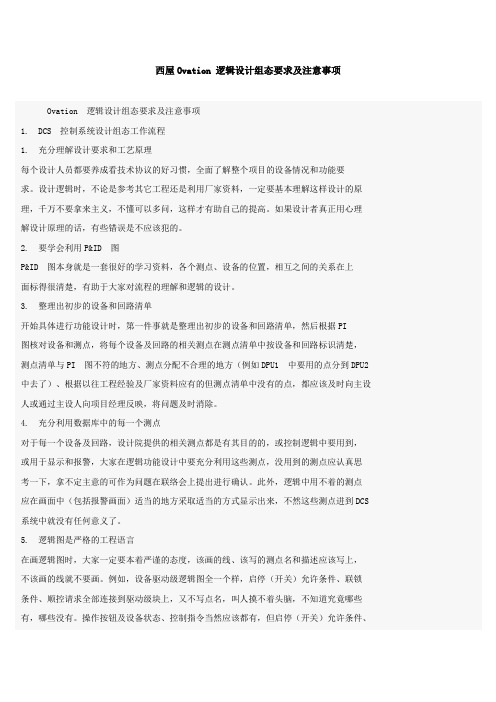

西屋Ovation 逻辑设计组态要求及注意事项Ovation 逻辑设计组态要求及注意事项1. DCS 控制系统设计组态工作流程1. 充分理解设计要求和工艺原理每个设计人员都要养成看技术协议的好习惯，全面了解整个项目的设备情况和功能要求。
设计逻辑时，不论是参考其它工程还是利用厂家资料，一定要基本理解这样设计的原理，千万不要拿来主义，不懂可以多问，这样才有助自己的提高。
如果设计者真正用心理解设计原理的话，有些错误是不应该犯的。
2. 要学会利用P&ID 图P&ID 图本身就是一套很好的学习资料，各个测点、设备的位置，相互之间的关系在上面标得很清楚，有助于大家对流程的理解和逻辑的设计。
3. 整理出初步的设备和回路清单开始具体进行功能设计时，第一件事就是整理出初步的设备和回路清单，然后根据PI图核对设备和测点，将每个设备及回路的相关测点在测点清单中按设备和回路标识清楚，测点清单与PI 图不符的地方、测点分配不合理的地方（例如DPU1 中要用的点分到DPU2 中去了）、根据以往工程经验及厂家资料应有的但测点清单中没有的点，都应该及时向主设人或通过主设人向项目经理反映，将问题及时消除。
4. 充分利用数据库中的每一个测点对于每一个设备及回路，设计院提供的相关测点都是有其目的的，或控制逻辑中要用到，或用于显示和报警，大家在逻辑功能设计中要充分利用这些测点，没用到的测点应认真思考一下，拿不定主意的可作为问题在联络会上提出进行确认。
此外，逻辑中用不着的测点应在画面中（包括报警画面）适当的地方采取适当的方式显示出来，不然这些测点进到DCS 系统中就没有任何意义了。
5. 逻辑图是严格的工程语言在画逻辑图时，大家一定要本着严谨的态度，该画的线、该写的测点名和描述应该写上，不该画的线就不要画。
例如，设备驱动级逻辑图全一个样，启停（开关）允许条件、联锁条件、顺控请求全部连接到驱动级块上，又不写点名，叫人摸不着头脑，不知道究竟哪些有，哪些没有。

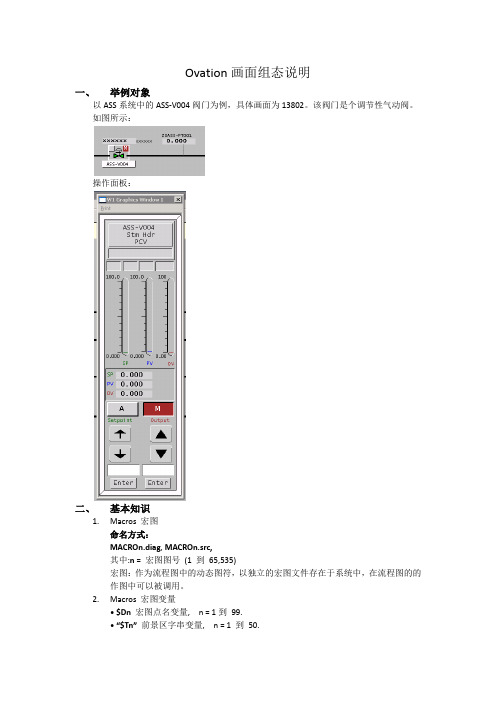

Ovation画面组态说明一、举例对象以ASS系统中的ASS-V004阀门为例，具体画面为13802。
该阀门是个调节性气动阀。
如图所示：操作面板：二、基本知识1.Macros 宏图命名方式：MACROn.diag, MACROn.src,其中:n = 宏图图号(1 到65,535)宏图：作为流程图中的动态图符，以独立的宏图文件存在于系统中，在流程图的的作图中可以被调用。
2.Macros 宏图变量• $Dn宏图点名变量, n = 1到99.• “$Tn”前景区字串变量, n = 1 到50.• “$Tn”背景区字串变量, n = 1 到50.• $SETn SET寄存器变量, n = 1 到256.（是SET的变量，这里的n只能说明变量的多少，就具体而言$SET1可以是SET9。
）• $CONSTn常数变量, n = 1 到256.• $STATUS状态字变量, n = 1到256.3.画面说明进入GBNT，点击view-Diagram Configuration即可弹出如下窗口，Ovation常用的有三种类型的窗口：Main、Subwin、Window。
Main是主画面，Subwin是弹出的子画面，Window是弹出的操作员操作面板。
三、组态说明如图为ASS-V004阀门的弹出按钮，该按钮使用的是画面宏，具体为Macro 6260，右侧为该宏需要填写的一些参数，这些参数对应逻辑中的相关点，此外还有一些变量。
1.SET寄存器说明上图中红框内的赋值语句意思是该图中，使用的是SET6寄存器。
2.6号程序说明Program 6 (应用程序：激活二个算法，调用一个TRIGGER，对SET寄存器送某个数)对于ASS-V004阀门，6号程序存放在Macro 6200-Base Soft Control Poke中，具体如下图：其作用是调用trigger 1，并将SET6赋值为2，后面程序是通过（$SET1=2）来判断的。
用户授权管理组态操作步骤用户授权管理组态的目的是确定DCS操作和维护管理人员并赋以相应的操作权限。
不同的用户管理对应不同的权限。
如，用户管理：工程师，对应的权限：退出系统、查找位号、PID参数设置、重载组态、报表打印、查看故障诊断信息等等。
在此，将创建一个特权级用户，用户名称为“系统维护”，用户密码为“SUPCONDCS”。
创建步骤如下：1．点击命令[开始/程序/AdvanTrol-Pro/用户权限管理]，弹出图1所示对话框。
对话框中的“用户名称”为系统缺省用户名“SUPER_PRIVILEGE_001”。
图1登录对话框2．在“用户密码”中输入缺省密码“SUPER_PASSWORD_001”，点击“确定”，进入到用户授权管理界面，如图2所示。
图2用户授权管理界面3．在用户信息窗中，右键点击“用户管理”下的“特权”一栏，出现右键菜单如图3所示。
图3用户列表区内的右键菜单4．在右键菜单中点击“增加”命令，弹出用户设置对话框，如图4所示。
图4用户设置对话框5．在对话框中输入以下信息：用户等级：特权用户名称：系统维护输入密码：SUPCONDCS确认密码：SUPCONDCS点击对话框中的命令按钮“授权设置”，用户设置对话框将改变如图5所示。
图5用户授权设置6．在对话框中点击命令按钮“全增加”，将“所有授权项”下的内容全部添加到“当前用户授权”下，如图6所示。
（也可选中某一授权项，通过“增加”按钮授权给当前用户）图6授权结果7．点击“确定”退出用户设置对话框，返回到用户授权管理界面。
在用户信息窗的特权用户下新增了一名“系统维护”用户，如图7所示。
图7用户添加结果8．点击“保存”按钮，将新的用户设置保存到系统中。
9．可重复以上过程设置其它级别的用户，然后退出用户授权管理界面。
系统总体结构组态操作步骤系统总体结构组态是整个系统组态过程中最先做的工作，其目的是确定构成控制系统的网络节点数，即控制站和操作站节点的数量。
Products Solutions Services操作手册RID14总线型数显仪FOUNDATION Fieldbus™通信BA00282R/28/ZH/16.23-00716248782023-01-31有效固件版本号02.00.xx（设备软件版本号）目录RID142Endress+Hauser目录1文档信息 (3)1.1信息图标 (3)1.2文档资料 (4)2安全指南 (4)2.1人员要求 (4)2.2指定用途 (5)2.3工作场所安全 (5)2.4操作安全 (5)2.5产品安全 (5)2.6IT 安全 (5)3到货验收和产品标识 (6)3.1到货验收 (6)3.2产品标识 (6)3.3储存和运输 (6)3.4证书与认证 (7)4安装 (7)4.1安装要求 (7)4.2安装测量设备 (8)4.3安装后检查 (9)5电气连接 (9)5.1接线要求 (9)5.2连接测量设备 (10)5.3确保防护等级 (14)5.4连接后检查 (15)6操作方式 (16)6.1操作方式概览 (16)6.2通过调试软件访问操作菜单 (17)6.3硬件设置 (18)7系统集成 (18)7.1FOUNDATION Fieldbus™技术 (18)8调试 (21)8.1安装后检查 (21)8.2开启总线型数显仪 (21)8.3调试 (22)9诊断和故障排除 (24)9.1故障排除指南 (24)9.2状态信息 (25)9.3固件更新历史 (26)10维护 (26)10.1清洁 (27)11维修..............................2711.1概述...............................2711.2备件...............................2711.3返厂...............................2811.4废弃...............................2812附件..............................2912.1设备专用附件........................2912.2通信专用附件........................2913技术参数..........................2913.1通信...............................2913.2电源...............................3213.3安装...............................3213.4环境条件............................3313.5机械结构............................3413.6可操作性............................3513.7证书与认证..........................3613.8补充文档资料........................3614附录..............................3614.1块类型.............................3614.2资源块.............................3714.3变送器块............................4314.4PID 功能块（PID 控制器）..............4814.5输入选择器功能块.....................4814.6算术功能块..........................4914.7积分器功能块........................4914.8根据FOUNDATION Fieldbus™现场诊断，设置事件发生时的设备响应...............4914.9将事件信息传输到总线.................51索引.. (53)RID14文档信息Endress+Hauser 31 文档信息1.1 信息图标1.1.1安全图标操作和其他影响提示信息图标。
1安装组态王；安装目录d:\ Program Files\....安装光盘版时，安装随盘附带的驱动程序及加密狗程序安装破解版时，安装外部驱动程序，不安装加密狗程序2安装采集程序；安装目录d:\ Program Files\....3安装虚拟串口程序（采集程序与组态串口通讯），安装目录d:\ Program Files\.....安装完成第一次运行时，按照提示输入使用密码KEY：User Name: dT2003Serial Number: 4D90-C7B3-EE33-4304-33B3-A776-AA86-C76F-E62D-4E25启动运行后配置好串口COM4~COM5,COM6~COM7；配置方法，在窗口右侧两个串口选择栏选好串口好，点击ADD按钮即可，配置完成后关闭窗口。
4注册波形控件：开始-运行regsvr32 D:\郑西线绝缘在线检测\wave\XjScanWave.ocx-回车。
“D:\郑西线绝缘在线检测\wave”为存放控件“XjScanWave.ocx”的文件夹，根据实际情况输入。
安装IIS程序（波形查询），发布wave_data为目录可以浏览方式。
（1）在采集程序安装目录里有一个“Wave_Data”的文件夹，如果没有可以手动添加一个名为“Wave_Data”的文件夹，点击右键，如图所示：（2）“控制面板”-“管理工具”-Internet 信息服务1安装SQL SERVER 2000数据库(数据库用户名和密码为sa)；第一步：将Microsoft SQL Server 2000安装光盘放入光驱中，安装程序会自动运行出现版本选择界面，我们以选择个人版为例。
如下图：图1 版本选择第二步：在接下来的界面中选择“安装SQL Server 2000组件”选项。
如下图：图2 选择安装组件第三步：接着选择“选择安装数据库服务器”。
如下图：图3 选择安装数据库服务器第四步：稍后才开始出现安装向导，点击“下一步”后出现“计算机名”窗口。
Ovation Foundation Fieldbus的组态配置1.概述Foundation Fieldbus现场总线设备的组态配置工作均在Ovation Developer Studio中完成。
具体分为配置和工程化两大步骤：●配置步骤包括：✓进入Developer Studio软件，在连接有现场总线模块的控制器下增加一个新的I/O 设备号✓添加现场总线模块，并新建一个模块点✓为每个总线端口指定端口记录点名✓增加现场总线仪表设备✓配置现场总线仪表设备的Plantweb智能报警信息✓使用控制建立器(Control Builder)来创建现场总线设备的控制策略✓查看现场总线功能块●工程化步骤✓进入“现场总线工程师工具”窗口✓导入现场总线段的配置文件✓编辑每个现场总线端口的宏循环✓激活总线段上的每一个设备✓下载总线端口、设备和参数信息✓下载现场总线设备信息✓配置功能块参数✓检查设备信息的完整性✓检查导出和下载状态✓使用AMS软件对传送模块和资源模块进行工程化2.配置步骤使用Ff现场总线设备时，必须执行以下的步骤。
所有的这些步骤都在Developer Studio中完成。
2.1.进入Developer Studio，添加一个新的Ovation I/O设备号至相应的控制器✓打开Ovation Developer Studio软件✓使用树状的系统目录，进入“System->Networks->Units->Drops->Configuration-> Controller->Devices->Device Number”✓在“Device Number”项上单击鼠标右键✓选择“Insert New”，出现新设备号导航窗口如下：✓进入“Value”下拉框，选择一个未使用的设备号。
（比如：可以从2开始，依次对设备进行编号）✓点击“Finish”，出现新设备窗口如下：✓从“I/O Driver Type”下拉框中，选择“Fieldbus Module”，然后单击“OK”✓进入Developer Studio树状导航窗口，进入“System->Networks->Units->Drops->I/O Devices”✓在“I/O Devices”上单击鼠标右键弹出上下文菜单，选择“Insert New”，出现新建I/O设备的导航窗口✓从“I/O设备号”下拉框中，选择一个大于1的未使用的号码，然后单击“Finish”✓从“I/O设备类型”下拉框中，选择“Foundation Fieldbus”，然后单击“OK”注意：上述步骤必须在所有使用现场总线的控制器下执行一次2.2.添加现场总线模块✓进入Ovation Developer Studio软件✓使用系统树状目录，“System->Networks->Units->Drops->I/O Devices->I/O Interfaces->Branch->Slot”，导航到Ovation IOIC分支✓选择一个空的槽位，如下图✓单击鼠标右键，选择“Insert New”，出现Ovation Module定义窗口✓选择“Foundation Fieldbus BusModule”，然后按下“Finish”，弹出Ovation Module 导航窗口。
输入模件点名。
✓单击“OK”。
注意：必须对每个Ff现场总线模块执行上述步骤。
2.3.创建模件点名✓进入Ovation Developer Studio软件✓使用系统树状目录，“System->Networks->Units->Drops->Points->Module Points”，导航至“Module Points”✓在“Module Points”上单击鼠标右键，弹出上下文菜单后选择“Insert New”，出现模块点导航窗口✓在“Point Name”项上，输入测点名称，并且在“Frequency”项选择合适的采样频率，按下“Finish”按钮，出现模块点信息窗口✓选择“Hardware”属性页，选择添加的I/Omodule类型，然后按下“OK”按钮✓导航到I/O模块上，选择“Open/Refresh”，可以查看所有有效的模块测点注意：必须对每个Ff现场总线模块执行上述步骤。
2.4.指定每个总线端口的端口点名注意：对每个要使用的端口，必须打开这个端口，并为其指定端口点名✓打开Ovation Developer Studio软件✓使用系统树状目录，“System->Networks->Units->Drops->I/O Devices->I/O Interfaces->Branch->Slot->Port”，导航至“Port”✓在想更新的端口项上单击鼠标右键，选择“Open”，弹出端口配置窗口✓在Ovation Point Name项中，键入点名，按下“OK”按钮注意：必须对每个Ff总线模块执行上述步骤2.5.增加现场总线设备✓打开Ovation Developer Studio软件✓使用系统树状目录，“System->Networks->Units->Drops->I/O Devices->Fieldbus Devices”，导航至“Fieldbus Devices”✓鼠标右键单击“Fieldbus Devices”，选择“Insert New”，弹出新增现场总线设备窗口✓在Device Name项，键入一个唯一的名称（设备点名）✓标识出该总线设备的制造商、设备类型和设备版本注意：总线设备投入控制后，不能更改设备名称。
制造商、设备类型和设备版本信息以文件形式提供，并存储在Ovation数据库中。
这个文件罗列了所有验证过的现场总线设备。
✓按下Finish按钮，弹出新总线设备窗口✓添加诊断点名✓选择Plantweb Alerts属性页✓选中Enable PlantWeb Alerts检取框。
缺省情况下，这个检取框就是选中的。
如果这个检取框选中，则必须指定这个智能设备的RN点。
如果某个检取框是灰色的，则说明该设备不支持这五种报警中的某种报警。
✓按下“OK”按钮2.6.配置现场总线设备的PlantWeb报警（可选）✓成功添加现场总线设备后，选择现场总线设备窗口的PlantWeb Alerts属性页。
注意：有些项是灰色的，代表用户不能修改该项。
✓在Device Supports Alarms项，检取框的值代表该设备是否支持配置报警功能。
如果选中，则支持报警；如果没有选中，则不支持报警。
此项既适用于PlantWeb 报警，也适用于非PlantWeb报警。
✓在Enable PlantWeb Alerts项，检取框的值代表Ovation是否从该设备获取PlantWeb 报警。
但无论该项如何选择，都不影响智能设备本身产生报警信息的功能。
✓在Advisory Alarm部分，应注意以下项：-- 第一个检取框为选中状态，代表设置了该设备支持Advisory alarms。
Ovation将可以获取这些报警信息-- 选中第二个检取框，代表Ovation将识别来自这个设备的报警信息-- 如果Ovation接收这些报警，可以为这些报警指定优先级。
优先级1为最高，8为最低。
这个优先级值是设备点的P3属性值✓在Maintenance Alarm部分，应注意以下项：-- 第一个检取框为选中状态，代表设置了该设备支持Maintenance alarms。
Ovation将可以获取这些报警信息-- 选中第二个检取框，代表Ovation将识别来自这个设备的报警信息-- 如果Ovation接收这些报警，可以为这些报警指定优先级。
优先级1为最高，8为最低。
这个优先级值是设备点的P2属性值✓在Communication Alarm部分，应注意以下项：-- 第一个检取框为选中状态，代表设置了该设备支持Communication alarms。
Ovation将可以获取这些报警信息-- 选中第二个检取框，代表Ovation将识别来自这个设备的报警信息-- 如果Ovation接收这些报警，可以为这些报警指定优先级。
优先级1为最高，8为最低。
这个优先级值是设备点的P1属性值✓在Failed Alarm部分，应注意以下项：-- 第一个检取框为选中状态，代表设置了该设备支持Failed alarms。
Ovation将可以获取这些报警信息-- 选中第二个检取框，代表Ovation将识别来自这个设备的报警信息-- 对于Failed Alarms，不能配置优先级，因为它将直接采用设备点的AP项。
AP项的值可以在创建设备点的时候指定(详见Ovation Developer Studio User Guide和Ovation Record Types User Guide)✓在Abnormal Alarm部分，应注意以下项：-- 第一个检取框为选中状态，代表设置了该设备支持Abnormal alarms。
Ovation将可以获取这些报警信息-- 选中第二个检取框，代表Ovation将识别来自这个设备的报警信息-- 对于Abnormal Alarms，不能配置优先级，因为它将直接采用设备点的AP项。
AP项的值可以在创建设备点的时候指定(详见Ovation Developer Studio User Guide和Ovation Record Types User Guide)✓按下“OK”或者“Apply”按钮，完成PlantWeb配置2.7.使用控制建立器(Control Builder)来创建现场总线设备的控制策略对于这一步的配置，重点在于理解如何使用控制建立器来创建现场总线控制逻辑。
必须使用控制建立器编辑一个控制页来加入实现这种逻辑。
现场总线的控制逻辑可以在控制器中执行，也可以在设备本身执行。
具体则取决于现场情况。
2.8.查看现场总线功能块每种现场总线智能设备都有一些预定义的功能块，具体会因设备类型的不同而不同，基本上包括：FFAI-- Fieldbus Analog InputFFAO-- Fieldbus Analog OutputFFDI—Fieldbus Discrete InputFFDO—Fieldbus Discrete OutputFFPID—Fieldbus Proportional Integral, DerivativeFFMAI—Fieldbus Multiple Analog Input在Developer Studio软件上打开Fieldbus Engineering窗口，可以详细查看功能块。
