光导照明系统的缺点导光管采光系统作为一种新型节能照明工具，白天照明不用电，安全节能，基本上可以说是一个十分完美的产品。
要说这个产品目前最大的缺点，可能对于很多人来说，就是价格比较贵。
那么为什么光导照明系统价格比普通灯具要贵？今天心日源小编就跟大家解释下这个问题。
光导照明系统健康节能无需电力，利用自然光照明，同时系统中空密封，具有良好的隔热保温性能，不会给室内带来热负荷效应。
室内为漫射自然光，无频闪，不会对人眼造成伤害。
同时表面带有 UV 涂层的采光装置会隔绝大部分的紫外线，使少量的紫外线进入室内，可以清除室内霉气，抑制微生物生长，促进体内营养物质的合成和吸收，改善居住环境。
普通日光灯的供电频率50 赫兹，表示发光时每秒亮暗 100 次，属于低频率的频闪光，会导致人眼视觉疲劳，从而加速眼睛近视。
维护成本低索乐图光导照明系统使用年限≥ 25 年（电力照明灯具的使用年限最大10 年左右，LED照明）。
另外根据大多数照明灯具的常规寿命，一般情况下，为了保证室内照明效果，灯具平均每隔几个月就需要进行定期维护，每隔3年左右则需要更换一次，因此，也就是说，人们使用灯具照明的过程中，除了要支付购买灯具的费用与安装成本外，还需要支付因维护与更换灯具而产生的费用，但是，像这种后期维护成本的投入并非是一次性，而是循环不断，并且维护的成本也不是一成不变，往往会受当时市场状况的影响而出现价格上的浮动。
也许，第一次所需花费的后期维护成本为：荧光灯照明设备约为0.8万/年，LED灯具约为1.2万/年，而第二次需要投入的后期维护成本可能就不止这个价钱，若是再将每次投入的后期维护成本累计，相信也不会是个小数目。
相比之下，导光管照明技术就没有了后期维护成本大的经济烦恼。
导光管照明从安装使用开始就已经是属于一次性投资、长期受益的优质照明方案，它不像传统的电灯照明那样需要每隔3年一换，而是仅仅需要在使用过程中定期对其进行常规的清洁保养维护即可，并且导光管照明的使用寿命也比电灯照明的要长出十几倍，正常情况下的使用，保守估计导光管照明可支持长达25年-30年的使用期。
一、光导照明与采光天窗的比较针对于采光天窗，索乐图光导照明系统有着独特的优点，下面主要从光环境、隔热性、隔音性、耐火性、光效比、可调性、自洁性、防水处理等性能特点说明索乐图光导照明系统的可选择性。
1、光环境索乐图光导照明系统通过采光装置可以大量聚集光线，光导管可以避开建筑物内部的各种结构，高效率的传输光线，再通过漫射装置，使光线均匀、无眩光的照射到室内；采光天窗将光线直接照射于室内，照射面随光线的入射角的改变而改变，照度分布不均匀，容易产生眩光，易产生局部光强过高或局部过暗，给人们的视觉造成不良反应。
传统天窗光导照明如上图：左为无吊顶建筑的采光天窗，右为索乐图光导照明，由图可知，采光天窗受光线入射角的影响很大，随着光线入射角的变化，照射面积大小及位置相应改变，且易产生局部聚光现象，如增加吊顶采光照明效果将更差；而索乐图光导照明效果不会因光线入射角的变化而改变，且照射面积大，出射光线均匀、无眩光，不会产生局部聚光现象，不受吊顶影响2、隔热保温性能索乐图光导照明系统主要由采光罩、光导管和漫射器三部分构成，采光罩和漫射器均由具有超低导热系数的材料制作，安装使用中的光导管内部，完全处于一种密封状态，能非常好的阻止热量的传递。
三者的完美组合，使索乐图光导照明系统具有优越的隔热保温性能，在炎热的夏季能阻止热量的导入，也能在寒冷的冬天保护室内温度的不流失，降低空调的运行费用。
3、隔音性能由于索乐图光导照明系统是一个中空密封系统，所以具有良好的隔音性能。
研究表明，要达到同样的隔音效果，有窗的建筑物与交通干道的距离必须达到50米、而安装光导照明系统的建筑只需10米。
4、耐火性能由系统的各部分材料性能表明，索乐图光导照明系统耐火可达两小时以上，且高温不炸裂，燃烧不溶滴。
5、光效比由于索乐图光导照明系统采取的自然光是由光导管传输，而光导管是由一种反光率超过95%的超强反射材料制作，为此用光导管传输光比在空气中传播，光损要小得多。
光导管采光原理一、引言在建筑设计与改造中，光线的运用起着至关重要的作用。
然而，对于存在遮挡物或需要照明但难以引入自然光的空间，如地下室或内庭院，传统的采光方式存在一定的局限性。
而光导管采光技术的出现，为解决这些问题提供了新的途径。
本文将深入研究光导管采光原理，探讨其工作原理、构成与优缺点。
二、工作原理光导管采光技术是通过利用光线的全反射现象，将天然光线从室外引入屋内的一种技术。
光导管采光系统主要由以下几个部分组成：2.1 天然采集器天然采集器是位于室外的装置，用于收集天然光线，并将光线引导到光导管的入口。
为了提高采光效果，天然采集器通常使用聚光镜或反射镜组件，以最大限度地捕捉到来自室外的太阳光。
2.2 光导管光导管是光导管采光系统的核心组件，通常由高透光性的材料如有机玻璃或聚碳酸酯制成。
光导管的内部涂覆着高反射率的镀膜，以提高光的传输效率。
一端连接着天然采集器，另一端连通室内。
2.3 分配器分配器是将光线从光导管输出到需要照明的空间的部件。
它通常采用光散射或均匀分布光线的技术，以确保室内各处都能得到较为均匀的照明。
2.4 扩散器扩散器是光导管采光系统的另一个重要组成部分，其作用是将高强度的天然光线转换为柔和而均匀的室内照明。
扩散器通常采用马赛克或类似材料制成，能够散射光线并消除明暗差异。
三、优缺点光导管采光技术相较于传统的采光方式具有一些明显的优点，同时也存在一些局限性。
3.1 优点•与传统的玻璃窗相比，光导管采光系统可以通过较小的入口面积引入更多的天然光，提高室内照明效果。
•光导管可以穿越建筑物的多个楼层，将天然光引入较为深入的空间，从而解决了传统采光方式难以照亮地下室或内庭院的问题。
•光导管采光系统可以根据需要进行设计和定制，以适应不同建筑的需求和光照条件。
•光导管的柔性设计使其能够在建筑设计和装饰中灵活使用，不受传统窗户尺寸和位置的限制。
3.2 局限性•光导管采光系统需要周围环境具备一定的光照条件，如果室外光线不足，将难以实现满意的照明效果。
在不考虑欣赏外面风景的情况下，如何在传统天窗照明和导光管照明之间做选择？考虑以下几点：传统天窗的热效率与导光管采光系统相比较差。
冬季，热量将通过天花板上的大开口逸出；到了夏季，您可能会受到太阳增益（热量积聚）的影响。
索乐图导光管日光照明系统具有优异的隔热性能，u值仅为1.3 W /m²K，比一些双层玻璃窗更好。
▪索乐图日光照明系统可为室内提供大量的光线，与传统的屋顶光源相同（通常更多）的日光，但屋顶开孔更小。
索乐图导光管照明系统还提供全系列完全集成的配件，包括浴室通风套件和夜间照明，让您可以在一个集成的系统中享受全天的优质照明体验。
▪索乐图导光管照明系统任何朝向的屋顶都是有效的，而传统天窗仅对朝南的方向才有效。
索乐图导光管照明系统的采光罩采用了菲涅耳透镜，这就意味着系统能充分提高低角度太阳光的利用效率——包括冬季和清晨/傍晚。
冷凝可能是传统屋顶采光的问题，而索乐图日光照明系统的专利设计，能够消除屋顶上可能形成的任何冷凝水。
∙采光井传输的是一道光线，并在部分地板上留下明亮的直射光线，降低了光线的使用效率；而索乐图日光照明系统传输的光线则均匀分布在整个房间。
∙采光井是苍蝇和蜘蛛的天堂，需要经常清理。
∙由于存在安全问题和保养问题，保持屋顶的窗户不被水、鸟粪、树叶和苔藓/藻类污染都很难，无论是内部还是外部。
索乐图日光照明系统不需要清洁或维护。
∙下雨的时候，屋顶的窗户会将外界的雨声传输到室内，影响室内人员的休息，而索乐图日光照明系统则不会产生这样的问题。
∙如果安全问题作为其中一个考虑因素的话，那么索乐图导光管采光系统比传统的屋顶窗更安全。
∙安装简单得多，您可以空间较小的区域选择安装管道直径较小的索乐图导光管照明系统，屋顶结构不需要像安装传统天窗那样，进行设计、切割和修剪。
∙使用传统的天窗，您还需要放置窗户和防水套件，以及花费大量额外的时间用于建造、抹灰和装饰。
相比之下，索乐图日光照明系统更加简单、快速，易于安装，无论是在屋顶建造时还是房屋改造时。

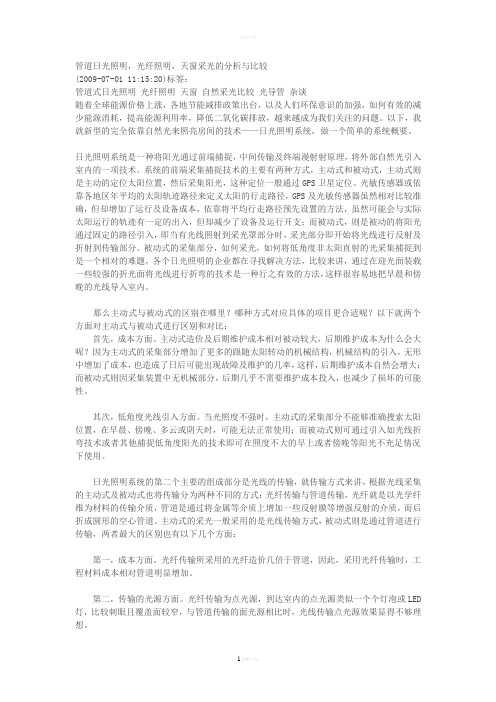

管道日光照明，光纤照明，天窗采光的分析与比较(2009-07-01 11:15:20)标签：管道式日光照明光纤照明天窗自然采光比较光导管杂谈随着全球能源价格上涨，各地节能减排政策出台，以及人们环保意识的加强，如何有效的减少能源消耗，提高能源利用率，降低二氧化碳排放，越来越成为我们关注的问题。
以下，我就新型的完全依靠自然光来照亮房间的技术——日光照明系统，做一个简单的系统概要。
日光照明系统是一种将阳光通过前端捕捉，中间传输及终端漫射射原理，将外部自然光引入室内的一项技术。
系统的前端采集捕捉技术的主要有两种方式，主动式和被动式，主动式则是主动的定位太阳位置，然后采集阳光，这种定位一般通过GPS卫星定位、光敏传感器或依靠各地区年平均的太阳轨迹路径来定义太阳的行走路径，GPS及光敏传感器虽然相对比较准确，但却增加了运行及设备成本，依靠将平均行走路径预先设置的方法，虽然可能会与实际太阳运行的轨迹有一定的出入，但却减少了设备及运行开支；而被动式，则是被动的将阳光通过固定的路径引入，即当有光线照射到采光罩部分时，采光部分即开始将光线进行反射及折射到传输部分。
被动式的采集部分，如何采光，如何将低角度非太阳直射的光采集捕捉到是一个相对的难题，各个日光照明的企业都在寻找解决方法，比较来讲，通过在迎光面装载一些较强的折光面将光线进行折弯的技术是一种行之有效的方法，这样很容易地把早晨和傍晚的光线导入室内。
那么主动式与被动式的区别在哪里？哪种方式对应具体的项目更合适呢？以下就两个方面对主动式与被动式进行区别和对比：首先，成本方面。
主动式造价及后期维护成本相对被动较大，后期维护成本为什么会大呢？因为主动式的采集部分增加了更多的跟随太阳转动的机械结构，机械结构的引入，无形中增加了成本，也造成了日后可能出现故障及维护的几率，这样，后期维护成本自然会增大；而被动式则因采集装置中无机械部分，后期几乎不需要维护成本投入，也减少了损坏的可能性。
导光管采光系统施工工法一、前言导光管采光系统被广泛应用于建筑设计中，采取系列复杂的工艺和施工工法，为建筑内部提供有效的自然光线。
在遵循节能减排的要求下，降低了建筑整体耗能，提升了室内的舒适度。
本文将对导光管采光系统施工工法详细介绍。
二、工法特点导光管采光系统具有以下特点：1.提高自然采光。
导光管采光系统可以从各个方向的阳光中将光线引入室内，有效提高了自然采光率。
2.多样化的应用。
导光管采光系统不仅可以应用于屋顶、天花板等建筑构造中，还可以通过曲线导光管应用于结构特殊的建筑中。
3.低廉的成本。
导光管采光系统构建简单，材料成本低廉，在同等采光效果下是一种经济实用的采光方案。
4.风靡全球。
自1960年代导光管采光系统首次在欧洲出现后，经过多年的发展和改进，已广泛应用于许多国家和地区的建筑设计中。
三、适应范围导光管采光系统适用于许多建筑类型，如商业大厦、居住建筑、学校、医院等。
在建筑内部需要采光的区域中，可以使用导光管采光系统，包括卫生间、走道、房间等区域。
四、工艺原理导光管采光系统利用光导纤维或反射式镜面，把室外的光线传导到室内。
当光线穿过导光管时，会发生多次内部反射，并通过反射阵列任意地传输到天花板的聚光器上。
在聚光器的帮助下，聚焦的光线穿过天花板进入室内。
在施工工法和实际应用中，为了实现导光管采光系统的正确安装和使用，需要使用相应的技术措施，如正确选择光导纤维材料，合理设计采光系统的结构形式以及计算必要的施工参数等。
五、施工工艺1.设计采光系统的结构形式，并选择合适的材料制作导光管。
2.根据所需采光量和建筑物的布局，设计好导光管的走向和数量。
3.在预制板或墙面上开一个洞，或直接在天花板上保留相应的孔洞。
将导光管绑扎在所预设的位置。
4.用胶水或密封胶粘合聚光器到天花板上，随后安装内置镜。
管接头同样需要用胶水或密封胶进行固定。
在进行天花板的施工之前，必须将感应器和壁面装置安装好。
5.安装局部和整体的电线，接通电源，按照实际情况调节感应器的灵敏度，并进行检查和调试。
随着节能健康意识的提高，在照明方面，人们越来越认识到自然光采光对健康的重要性，天窗也成了许多用户尤其是别墅常用的采光方式，但天窗真的是最健康的照明产品吗？虽然天窗有一些独特之处，主要的好处是，你打开他们，便可以看到外面的世界。
但天窗采光的弊端也是显而易见的，而索乐图导光管采光系统的出现，为人们利用自然光提供了一种全新的照明策略及更生态舒适的光照体验。
索乐图导光管采光系统利用采光罩采集室外的自然光线，经传输率高达99.7%的纳米管道传输至室内，最后由漫射器将光线传输至室内空间，是当下最生态的自然光照明系统。
索乐图导光管采光系统相对于天窗的比较优势：1. 光效比；索乐图导光管在任何朝向都是有效的，而传统天窗仅对朝南方向才可以保证室内照度，如果天窗位于光线较弱的位置，便无法保证正常室内照度。
索乐图导光管的采光罩采用了菲涅尔透镜及获得专利的光线折弯技术，保证了系统能充分提高低角度及阴雨天气下光线利用效率，包括不同季节及时辰。
2. 光线质量；索乐图导光管在为室内提供相对于天窗更多光线的同时，也过滤掉了绝大多数的紫外线及红外线，独有的柔光技术，消除频闪和眩光，既保障了光线传输品质，也降低了室内能耗，而且相对于天窗开孔面积更小（仅为采光天窗的 1/8—1/10）；而天窗仅仅传输室外光线，不对光线强弱、品质做任何改善，夏天光线强烈而又炎热，冬天室内昏暗无光，增加了空调能耗，也影响室内空间人们的健康。
3. 对室内物品的影响；索乐图导光管由于过滤了紫外线，因为衣物家具等变得不易褪色，保质期更长，其近乎完美的显色性，令物品鲜艳亮丽；而传统天窗无法消除紫外线及红外线对室内物品的不利影响。
4.易维护，相对于天窗需经常维护、易老化而影响透光率，索乐图导光管采光罩采用半球形设计，不易集聚灰尘，具备高效的自洁功能，其采光罩中独有的抗紫外因子，使系统可长久保持高性能。
5.超长的使用寿命及成本优势；索乐图导光管使用寿命长达25年，使业主投资回收期大大缩短，而天窗不仅价格高于索乐图导光管，且易受恶劣天气和意外影响而造成损坏，寿命较短。
科技成果——导光管采光系统适用范围可广泛应用于学校、医院、疗养中心、体育场馆、展览馆、机场、火车站、酒店、住宅等新建、改建和扩建场所技术原理导光管采光系统是通过室外的采光装置捕获室外的日光，并将其导入系统内部，然后经过导光装置强化并高效传输后，由漫射器装置将自然光均匀导入室内需要光线的任何地方。
适用条件导光管采光系统应用广泛，白天需电力照明的场所都可以安装，能节约85%以上的照明费用。
技术效果导光管采光系统产品，执行《建筑采光设计标准》GB50033-203、《导光管采光系统技术规程》JGJ/T374-205及其他相关国家设计标准的要求，节能效果良好。
导光管采光系统和采光天窗、采光带比较，具有以下优点：1、导光管采光系统的采光罩和漫射器均由具有低导传热系数的材料制作，传热系数为k=1.5W/（m2·K）。
2、光导管以铝制材料为主，防火性能好；漫射器和采光罩为PC 材料制作而成，离火不助燃。
3、导光管采光系统传导的光线均匀、无眩光现象、无频闪、不会因光线入射角的变化而改变。
且室内照射面积大，不会产生局部聚光现象，从黎明到黄昏，甚至是雨天或阴天，光导照明系统的光线仍然十分充足，可节省白天100%的照明能源。
4、导光管采光系统开孔面积小，不会受材料本身热胀冷缩性能影响，并可通过设备的防水装置与各种屋面进行结合，达到完全防水效果。
应用情况项目名称：中国移动华东区物流仓库总建筑面积约为90000平方米，以号仓库为例，计算经济效益，面积约为8200m2，仓库照度要求为100lx，平均每m2的耗电量约为7W，电费以工业用电或当地费率为准，计算年总耗电费用约为28万元，使用导光管采光系统数量为56套，造价约为52万元，经比较分析后，项目投入导光管使用的投资回收期约为2年，在此期间节约了用电能源，并且，平均每年节约煤炭能源（发电）使用量为2.5吨，节约用水（发电）使用量为25吨，减少碳粉尘污染的排放量约为356.6吨。
光纤导光室内采光方法光纤导光采光方法是一种通过利用光纤传输光线，将室外的自然光引入室内的一种采光技术。
它可以解决传统的窗户采光方式无法满足的一些特殊场景，比如高层建筑、深室内空间、内部家具摆放等造成采光不足的情况。
下面将详细介绍几种常用的光纤导光室内采光方法。
方法一：直接导光直接导光是将光纤直接引入室内，通过光纤的折射作用将室外的光线传输到室内。
这种方法适用于需要较大光照面积的场所，比如大厅、会议室等。
通过合理的设计和布局，可以将光线均匀地分布在室内的各个区域，达到室内采光的效果。
直接导光方法最常见的应用就是光纤天窗，通过天窗上方的光纤将阳光传递到室内，使室内形成类似自然光照的效果。
方法二：间接导光间接导光是将室外的光线通过光纤传输到需要采光的室内区域。
这种方法主要适用于需要局部采光的场所，比如走廊、楼梯等。
在室外设置好采光装置，通过光纤将光线传输到需要的室内空间，然后通过天花板或墙壁上的反射装置将光线反射到需要照明的区域。
这种方法可以实现局部采光，减少室内空间的采光不均匀问题。
方法三：光纤束导光光纤束导光是将多根光纤束聚合在一起，将室外的光线导入室内。
这种方法适用于需要大量光线的场所，比如图书馆、展览馆等。
通过聚光透镜将室外的光线集中到一起，然后通过光纤束将光线传输到室内。
在室内可以通过聚光透镜将光线再次分散开，并在需要的区域提供光照。
方法四：光纤导明管光纤导明管是一种将光纤导入建筑物内部的装置。
它主要用于解决高层建筑无法直接采光的问题。
通过将光纤引入建筑内部的空腔中，利用光纤的折射特性将光线传输到需要采光的室内区域。
这种方法可以在建筑物内部形成一种类似自然光线的采光效果，提供更舒适的室内环境。
总结：光纤导光室内采光方法可以解决传统采光方式无法满足的特殊场景需求，它可以将室外的光线引入室内，提供更舒适、均匀的照明效果。
通过直接导光、间接导光、光纤束导光和光纤导明管等不同方法的应用，可以实现不同场所的采光需求。
光导管照明系统概述光导管照明系统是一种通过光导管将光线传输到需要照明的地方的照明系统。
与传统的电线照明系统不同，光导管照明系统无需电线连接，可以节省能源消耗和成本支出。
该系统由光源、光导管和控制器三部分组成。
光源光源是光导管照明系统的核心。
光源通常使用LED灯和氙气灯作为光的发射源。
LED灯具有耐用性高、光效高、寿命长等优点，因此在光导管照明系统中广泛应用。
氙气灯因亮度高、色彩还原度好等特点，被用于比较高要求的场合。
光源的选择应根据照明需求、环境等因素综合考虑，确保照明效果达到最佳。
光导管光导管是将光线从光源传输到被照明地方的媒介，由于这种光线传输方式不需要电线，所以灵活性高、使用方便。
光导管一般包含纤维芯、包层、护套等部分，不同材质的光导管具有不同的特点，如耐热、耐寒、柔韧等。
光导管的选择应根据使用环境和要求，进行综合考虑并选用合适的光导管材质。
控制器光导管照明系统的控制器通常包含光源供电和光导管照明调节两部分。
光源供电通常使用开关电源或直流电源，可以根据实际需要进行选择。
光导管照明调节功能包括亮度调节和色彩调节，以满足不同场景和需求。
应用光导管照明系统可以应用于以下场景：1.建筑物外立面照明：光导管照明系统可以通过纤维光导管将光线传输到建筑物外墙壁，创造出美丽的夜景。
2.景观照明：光导管照明系统可以通过纤维光导管将光线传输到公园、广场等开放场所的景观设施上，增强景观效果。
3.照明装饰：光导管照明系统可用于商业街、酒店等场所的室内照明装饰，创造出独具特色的照明效果。
优点相比传统的电线照明系统，光导管照明系统具有以下优点：1.灵活性高，安装方便。
2.节省能源、降低成本。
3.色彩还原度高，保证照明质量。
4.维护成本低，使用寿命长。
光导管照明系统是一种新型照明系统，其独有的光线传输方式不仅可以方便的实现照明效果，同时可以省去大量的电线和安装成本。
传统的电线照明系统中常有影响照明质量的电线损耗、发热等问题，光导管照明系统解决了这些问题，提高了照明效果和使用寿命。
LED日光灯管与传统日光灯管对比说明！LED日光灯管与传统日光灯管对比说明一、亮度对比：一般日光灯管照射范围中央40%的区域为有效的使用区域。
二、照度对比测试方法1：∙测试方法：将日光灯放置天花板上灯架的中距离天花板2.4米处平面位置测试四面墙B、C、D、E 及正中心点A的照度，B、C、D、D点到中心点A的距离为3米∙测试工具：TES-1330A照度计∙测试条件：AC220V输入，单个日光灯管点亮，室内密封（无其他任何光源）测试产品型号\测试点额定功率 A B C D EDIP直插LED日光灯18W 100lux 19lux 19lux 17.5lux 17.5luxSMD贴片LED日光灯18W 110lux 25lux 25lux 27lux 27lux传统LED荧光灯36W 56.8lux 16lux 16lux 17lux 17lux测试方法2：∙测试方法：将日光灯放置天花板上灯架的中距离天花板3.3米处地面位置测试4米宽度左右2米、1.5、1、0.5米及正中心点A的照度∙测试工具：TES-1330A照度计∙测试条件：AC220V输入，单个日光灯管点亮，室内密封（无其他任何光源）测试三、使用成本分析：备注：以上未计算传通灯管的维护费用，LED无须维修。
从以上对比可看出，LED日光灯照明在光电性能上可完全替代传统荧光灯管。
LED日光灯管除去节能的特点外，还有以下特点：1、环保型灯具：传统日光灯含有大量水银蒸汽，如果破碎会挥发到大气中，造成环境污染，LED灯管是无铅环保产品。
2、发热少：传统灯具会产生大量的热能，而LED灯则把热能转化为光能，不会造成能源浪费。
3、无噪音LED灯具使用时不用整流器不会产生噪音，适用使用精密电子仪器场所、图书馆办公室等场所。
4、无频闪：传统的灯句使用的是交流电，每秒钟会产生120-100次品闪，LED灯是把直流转为直流电，不会产生闪烁现象，保护眼睛。
5、无蚊虫烦恼：LED不会产生紫外线，因此不会有许多蚊虫围绕到灯源旁，使环境变得更洁净,避免蚊虫传播疾病6、电压范围较宽，传统的日光灯管是通过整流器释放高电压来点亮，当电压减低时无法点亮，，而LED 灯则在一定范围内都能点亮，还可调整光亮度。
管道式日光照明系统在金属屋面中的应用摘要内容：随着绿色施工的不断发展，日光照明越来越多的应用于工程实践中来。
本体育场工程中，通过布点设计及照度计算，管道式日光照明系统穿过赛场中心金属屋面，由采光罩高效采集室外自然光线并导入系统，并经内重新分配、传输和强化，实现室内场馆的充分采光照明。
关键词：体育馆日光照明安装一、引言：管道式日光系统（太阳光导照明系统）主要由三部分构成：采光罩、光导管、布光器。
采光罩捕捉室外光线并传输到光导管，光导管将光线由室外传输到室内至系统底部的漫反射装置，漫反射装置把自然光均匀地散布到室内。
北京化工大学体育馆中心赛场采用四坡斜金属屋面，共布置了116套光导管设备穿过金属屋面，将自然光引入室内，可满足场馆室内日间照明。
采光罩和导管布置作业面分别位于金属屋面钢板和钢架结构，作业面不平整，造型特殊，施工作业面悬空，施工难度大。
二、管道式照明系统的设计导光管与传统采光天窗、采光井均是利用自然光源进行采光，导光管的优势在于，利用管道式光线传输装置，使光线的利用率更高、同时对光线的利用具有一定的可控性，而通过专业设计软件进行计算与深化，从而使日光照明成为可设计、可调节的光源。
1、设计程序确定空间、功能→选择方案→制作平面图→计算（软件计算、人工复核调整）→深化设计（软件防碰撞测试、防水节点细化）→预览结果→打印输出1.1设计及技术依据充分考虑到项目所在地光气候条件，室外照度情况，场地照明效果要求，包括照度值、照度均匀度、眩光指数等；提供选用规格光导管系统相应的配光曲线；1.2数量、照度计算示例导光管常用型号分类，综合考虑导光管产品的实用性、工作效率及安全性能，根据导光管管道直径来进行型号分类，见表1。
表1 常规型号如下表：图1 导光管碰撞测试图三、管道式日光照明系统的安装总体流程:安装加固件→安装防水配件圆形法兰→安装防水板→组装顶管、导光管环→组装加长管→配管的安装→安装光线捕抓器和采光罩→安装漫射器1、安装加固件Z型龙骨与次檩间采用镀锌压型直角连接，镀锌压型直角的每边用3个钻尾螺丝固定。
导光管采光系统原理导光管采光系统是一种利用导光管将自然光引入室内的照明系统。
它的使用可以提高室内照明效果，节省能源成本，同时还可以减少对环境的影响。
本文将介绍导光管采光系统的原理及其工作方式。
导光管采光系统由以下几个部分组成：天窗、导光管、反射镜和照明设备。
天窗是安装在屋顶的透明玻璃或塑料材料，用于捕捉自然光。
导光管是一种透明的管道，其内部涂有高反光率的材料，用于传输自然光。
反射镜是用于改变光线方向，使光线能够进入导光管的组件。
照明设备则用于补充自然光，以达到所需的照明效果。
导光管采光系统的工作原理是利用光线的反射和折射。
天窗捕捉到自然光，反射镜将光线反射到导光管的入口处。
导光管内部的高反射率涂层使光线得以在管道内传输，直至到达需要照明的区域。
在进入房间之前，导光管通常会通过几个弯曲来改变光线的方向，以适应建筑物内部的布局。
最终，照明设备将自然光和人工光结合起来，以满足所需的照明效果。
导光管采光系统有许多优点。
首先，它可以提供自然光，使室内照明更加舒适和自然。
其次，它可以节约能源成本，因为自然光可以替代人工光，减少能源的消耗。
此外，导光管采光系统对环境也有一定的好处，因为它减少了对电力的需求，从而减少了污染和能源的浪费。
然而，导光管采光系统也存在一些限制。
首先，它只能在白天使用，因为夜晚没有自然光。
其次，它只能在天气晴朗和光线充足的情况下发挥最佳效果。
此外，导光管的长度也有一定限制，因为太长的导光管会导致光线损失过多，影响照明效果。
导光管采光系统是一种高效的照明系统，其原理是利用光线的反射和折射。
它可以提高室内照明效果，节省能源成本，并对环境产生积极的影响。
虽然它存在一些限制，但随着技术的发展，导光管采光系统将会在未来得到更广泛的应用。
光导照明采光
1 什么是光导照明采光？
光导照明采光是一种以光导管为媒介，将光线从高亮区域引导到低亮或无光区域的技术。
通过在建筑物或其他结构中安装光导管，可以将自然光或人造光源捕捉并传输到需要采光的地方。
2 光导照明采光的优势
与传统采光系统相比，光导照明采光有许多优势。
首先，它可以减少能源消耗，因为它利用自然光传输光线。
其次，光导照明采光可以提高室内空间的舒适度，因为自然光被认为是对人类健康和情绪的有益影响。
最后，光导照明采光可以提高建筑物的美感，因为它可以为室内空间带来自然和温暖的光线。
3 光导照明采光的适用范围
光导照明采光可以用于各种类型的建筑物，例如住宅、商店、医院和学校等。
它也能够被应用于需要高光线质量但难以采光的区域，例如，深处的房间、底层空间和密闭的空间。
4 光导照明采光技术的发展
随着科技的进步，光导照明采光技术的发展也在不断壮大。
近年来，利用LED光源和智能控制系统的光导照明采光系统研究得到了广泛的关注。
未来，光导照明采光将成为建筑设计和照明技术领域中的一个重要趋势。
5 总结
总之，光导照明采光是一项令人兴奋的技术。
它可以改善室内空间的亮度和舒适性，同时节约能源。
随着技术的不断发展，光导照明采光的应用将不断扩大，成为建筑照明设计中不可或缺的一部分。
[导光管采光系统在绿色建筑的应用]家用采光导光【关键词】导光管；采光系统；趋势1引言作为“绿色建筑”中倡导的“充分利用太阳能资源”的系统―――导光管采光系统，替代传统电力照明的方式在新建和改建建筑中使用越来越普及，从大体量的展览建筑、体育馆建筑、工业建筑到普通的住宅建筑、办公建筑、地下建筑等均有使用的案例，且技术也越来越成熟。
3本项目中导光管采光系统的优点3.1节能减排和环境保护优势明显导光管采光系统由于是完全利用太阳能资源，在节能减排和环境保护方面优势明显。
目前我国还是以火力发电为主的国家，在发电过程中会消耗大量的不可再生能源，不仅造成了资源的浪费，而且还会释放大量的二氧化碳气体，使环境污染日益严重。
而导光管采光系统充分利用太阳光而不需要人工能源，对环境做到了完全无污染。
3.2更换和维护费用很低导光管采光系统分为收集、反射和输出阳光3个部分（见图2）。
每一部分均有较高的科技含量。
导光管系统初期安装费用比传统灯具高很多，但是使用寿命较长，一般为30年以上，属于一次性投资，利用效果很高，在日常维护方面费用少，基本不用更换和维护。
而传统的照明灯具根据国家标准均有标准寿命的问题，一般为3年，3年需要更换1次，定期维修与更换的产品费用和人工费用也必须计入项目的投资中，这也是一笔不小的费用。
导光管系统在日常维护方面可以有效弥补传统照明灯具的不足。
4本项目中导光管采光系统应用的缺点及解决办法导光管采光系统是直接收集室外太阳光，在土建过程中需要预留安装位置，这样给施工增加了难度，同时给屋面防水增加了薄弱环节，容易漏水。
在实际的设计过程中：（1）将防水收头做到不小于250mm的高度；（2）在泛水处增设附加防水层，对薄弱的防水环节加强；（3）增加金属盖板，进一步防止水的进入引起渗漏。
以上3点措施可有效解决因设置导光管采光系统而引起的屋面渗漏（见图3）。
导光管采光系统地面收集阳光部分的布置点受到部分限制。
在实际的工程中，导光管导光系统的收集、反射和输出阳光3部分均垂直布置时，导光和采光效果比较理想，而在实际的项目中收集阳光部分大多布置在绿化和室外停车场区域，受停车场和道路路面的影响，部分区域就无法合理的布置导光管的位置，这就需要将反射阳光部分做成斜向或横向，以便保证在室内输出阳光部分的间距。
导光管与传统采光天窗可比性
一、导光管采光系统优缺点对比
优点：①导光管采光系统是在无需用电的情况下解决室内的照明，节省全天8-10个小时的白天照明用电量。
②使用寿命25年，那么作为一个前期一次性投入的节能产品，超长的寿命在它在回收期上得到充分的保证。
③导光管采光技术引用到室内的光线，属于自然光，全光谱。
且经过漫射器的散射，光线分布均匀，无眩光，无频闪，光线柔和而不刺眼。
④隔热、防水，全封闭式。
隔离室外热量，隔热系数K值为1.5，东方光以在导光管行业十年之久，防水问题完全无需担心。
导光管属于全封闭式，安全系数相对较高。
⑤导光管的室内照度与室外的照明相对应，折射率为98%，最低折射率为89%（根据管道长度），室内的照度与室外亮度大致相同。
一套标准的导光管采
光系统（DS530）在底下车库的照亮面积为70-80㎡/一套。
⑥不阻碍地面交通的平板导光管，承载地面上高达40吨的重物，
可以很好的利用节省地面空间。
缺点：①管道最大长度为18米，由于导光管管道长度会导致导光管内收集室外光的折射率衰减从而使室内的照明亮度相对减少，所以导光管试用范围大多仅限于单层建筑、顶层建筑，工业厂房，底下车库等等。
②导光管造价相对普通灯泡、LED灯等要高，大多数人无法接受导光管前期的价格，但是作为一个节能产品，我们不能单单看导光管的价格，导光管规范回收期为2-3年，而导光管的时候寿命为25年，后期且无需维护。
③作为一个前期工程需要开孔的作物，防水问题是导光管行业的一大困扰，国内东方风光防水处理做的较好，贴别正对平板式导光管的试用更加有难度。
二、采光天窗
优点：①这种天窗是在屋面直接开洞，铺上透光材料（如钢化玻璃、夹丝平板玻璃玻、璃钢塑料等）。
由于不需安装天窗架，降低了建筑高度，简化结构，施工方便。
它的造价仅为矩形天窗的21%～31%。
平天窗不但采光效率搞，而且布置时没有天窗架的限制，可以根据需要，灵活地布置，因而更易获得均匀照度。
优点是开启面积大，通风好，密封性好，隔音、保温、抗渗性能优良。
内开式的擦窗方便；外开式的开启时不占空间.
②优质的设计理念，给建筑添加不一样的特色和风采。
缺点：窗幅小，视野不开阔。
外开窗开启要占用墙外的一块空间，刮大风时易受损；而内开窗更是要占去室内的部分空间，使用纱窗也不方便，开窗时使用纱窗、窗帘等也不方便，如质量不过关，还可能渗雨。
三、分析对比
综上所述，两种同为采光的产品，导光管隔绝热量，而采光天窗不能。
导光管节省地面上空间，采光天窗占大部分外部空间。
导光管要比采光天窗前期投入高，导光管的试用寿命为25年，且平板系列能承受40吨的重量。
