无电照明导管管采光系统项目方案

自然导光照明系统施工工法容材料二O一七年三月目录1.前言 (4)2.工法特点 (4)3.适用围 (5)4.工艺原理 (5)5.施工工艺流程及操作要点 (7)6.材料与设备 (19)7.质量控制 (20)8.安全措施 (22)9.环保措施 (23)10.效益分析 (23)11.应用实例 (25)自然导光照明系统施工工法1.前言当前，能源问题已经升级为全球性的重大问题，世界各国都在开发新能源，同时在利用新技术方面也不惜余力。

人工照明在现代照明中仍然占据着举足轻重的分量，全世界的平均照明用电已占总发电量的10％～20％。

经济的快速发展使得我国能源消耗速度日益增长，用电紧问题凸显，而照明用电又占有很大比重,根据统计表明我国照明用电约占全国总用电量的10％～12％。

充分利用天然光资源，采用被动式采光技术无疑是降低照明能耗的重要途径之一。

近年来，导光管作为一种新型高效的自然采光装置正在全国围迅速普及应用。

自然采光就是引用户外的天然光进入室进行照明的过程。

太是取之不尽，用之不竭的天然能源。

但是通过门窗等进入室的仅仅是很小一部分。

为了更好地利用太阳能。

人们研究出许多新技术，光导管系统便是其中之一。

光导管系统引入的是自然光，不需要消耗非可再生资源，而且不会对环境造成污染，能够节约20％～30％的建筑用电，对节能有着重要意义。

地区多云天气较多，尤其是冬季。

通过合理设计,积极采用导光管技术为各类难以直接使用自然光的建筑空间提供照明,对于节约能源、保护环境具有重要意义。

该工法经多个工程应用，大大提高了施工质量和节能效果，取得了显著的经济和社会效益。

2.工法特点2.1、导光管结构简单、重量轻、耐腐蚀、反射率高，材料可回收利用，安装拆卸简便灵活，无需后期维护，降低了人工维护和设备更新成本。

使用寿命长，一般在25年以上。

2.2、采用三点控位技术，运用两点定线、三点控位的原理，解决导光筒垂直度的问题；使用准直仪、全站仪并结合计算机设计、建模，对导光管的安装进行准确定位，充分保证导光管的位置精确，加快了施工进度，提高了施工质量。

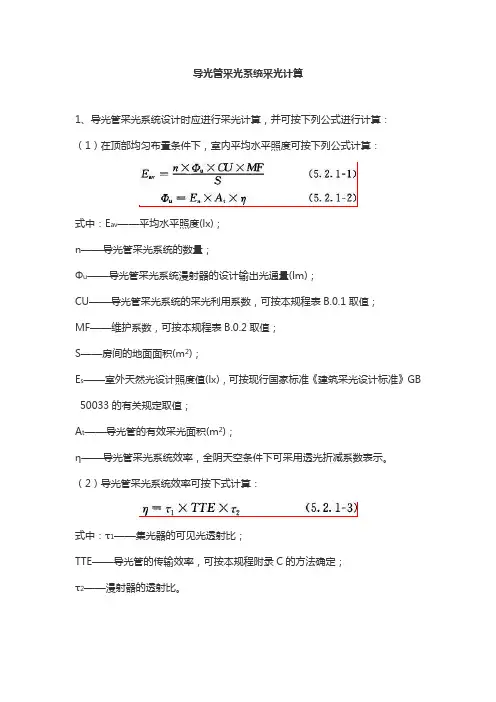

导光管采光系统采光计算
1、导光管采光系统设计时应进行采光计算，并可按下列公式进行计算：（1）在顶部均匀布置条件下，室内平均水平照度可按下列公式计算：
式中：E av——平均水平照度(lx)；
n——导光管采光系统的数量；
Φu——导光管采光系统漫射器的设计输出光通量(lm)；
CU——导光管采光系统的采光利用系数，可按本规程表B.0.1取值；MF——维护系数，可按本规程表B.0.2取值；
S——房间的地面面积(m2)；
E s——室外天然光设计照度值(lx)，可按现行国家标准《建筑采光设计标准》GB 50033的有关规定取值；
A t——导光管的有效采光面积(m2)；
η——导光管采光系统效率，全阴天空条件下可采用透光折减系数表示。

（2）导光管采光系统效率可按下式计算：
式中：τ1——集光器的可见光透射比；
TTE——导光管的传输效率，可按本规程附录C的方法确定；
τ2——漫射器的透射比。

2、当室内构件产生遮挡时，室内构件的挡光折减系数可按本规程表B.0.4的规定取值。

3、当集光器的水平安装倾角超过30°时，应进行修正。

4、导光管采光系统应用于复杂建筑时，应利用计算机软件进行采光计算或分析。

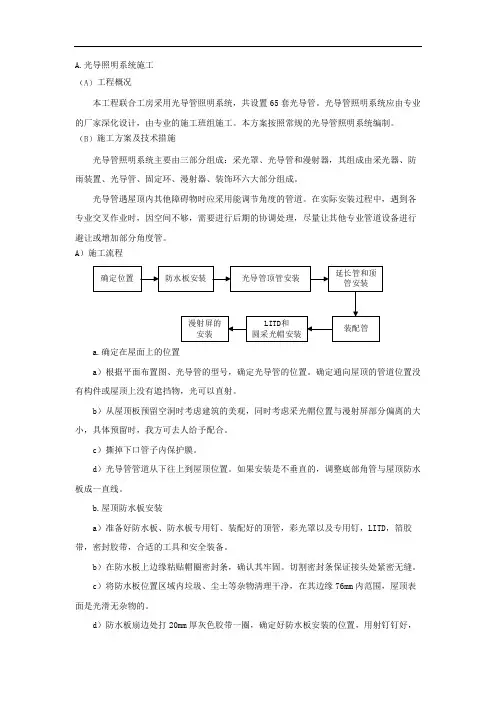

A.光导照明系统施工（A）工程概况本工程联合工房采用光导管照明系统，共设置65套光导管。

光导管照明系统应由专业的厂家深化设计，由专业的施工班组施工。

本方案按照常规的光导管照明系统编制。

（B）施工方案及技术措施光导管照明系统主要由三部分组成：采光罩、光导管和漫射器，其组成由采光器、防雨装置、光导管、固定环、漫射器、装饰环六大部分组成。

光导管遇屋顶内其他障碍物时应采用能调节角度的管道。

在实际安装过程中，遇到各专业交叉作业时，因空间不够，需要进行后期的协调处理，尽量让其他专业管道设备进行避让或增加部分角度管。

A）施工流程a.确定在屋面上的位置a）根据平面布置图、光导管的型号，确定光导管的位置。

确定通向屋顶的管道位置没有构件或屋顶上没有遮挡物，光可以直射。

b）从屋顶板预留空洞时考虑建筑的美观，同时考虑采光帽位置与漫射屏部分偏离的大小，具体预留时，我方可去人给予配合。

c）撕掉下口管子内保护膜。

d）光导管管道从下往上到屋顶位置。

如果安装是不垂直的，调整底部角管与屋顶防水板成一直线。

b.屋顶防水板安装a）准备好防水板、防水板专用钉、装配好的顶管，彩光罩以及专用钉，LITD，箔胶带，密封胶带，合适的工具和安全装备。

b）在防水板上边缘粘贴帽圈密封条，确认其牢固。

切割密封条保证接头处紧密无缝。

c）将防水板位置区域内垃圾、尘土等杂物清理干净，在其边缘76mm内范围，屋顶表面是光滑无杂物的。

d）防水板扇边处打20mm厚灰色胶带一圈，确定好防水板安装的位置，用射钉钉好，所有缝隙打胶（包括钉钉子的位置）。

e）施工范围内清理干净，保证施工位置的清洁。

c.顶管安装a）将装配好的顶管插入防水板并旋转角度调配器以便顶管和底管成一线，测量管子长度，长度A与B应相等。

底部角管调配器可以调整以便取得测量结果。

记下最后的测量结果，以便决定加长管的所需长度。

b）移动顶管如不需要加长管，粘接角管调配器连接处和管道接缝处。

将三个10mm螺钉锚固在连接处；如需要加长管，你要将加长管放到水平地方进行组装。

导光管采光系统施工工法一、前言导光管采光系统被广泛应用于建筑设计中，采取系列复杂的工艺和施工工法，为建筑内部提供有效的自然光线。

在遵循节能减排的要求下，降低了建筑整体耗能，提升了室内的舒适度。

本文将对导光管采光系统施工工法详细介绍。

二、工法特点导光管采光系统具有以下特点：1.提高自然采光。

导光管采光系统可以从各个方向的阳光中将光线引入室内，有效提高了自然采光率。

2.多样化的应用。

导光管采光系统不仅可以应用于屋顶、天花板等建筑构造中，还可以通过曲线导光管应用于结构特殊的建筑中。

3.低廉的成本。

导光管采光系统构建简单，材料成本低廉，在同等采光效果下是一种经济实用的采光方案。

4.风靡全球。

自1960年代导光管采光系统首次在欧洲出现后，经过多年的发展和改进，已广泛应用于许多国家和地区的建筑设计中。

三、适应范围导光管采光系统适用于许多建筑类型，如商业大厦、居住建筑、学校、医院等。

在建筑内部需要采光的区域中，可以使用导光管采光系统，包括卫生间、走道、房间等区域。

四、工艺原理导光管采光系统利用光导纤维或反射式镜面，把室外的光线传导到室内。

当光线穿过导光管时，会发生多次内部反射，并通过反射阵列任意地传输到天花板的聚光器上。

在聚光器的帮助下，聚焦的光线穿过天花板进入室内。

在施工工法和实际应用中，为了实现导光管采光系统的正确安装和使用，需要使用相应的技术措施，如正确选择光导纤维材料，合理设计采光系统的结构形式以及计算必要的施工参数等。

五、施工工艺1.设计采光系统的结构形式，并选择合适的材料制作导光管。

2.根据所需采光量和建筑物的布局，设计好导光管的走向和数量。

3.在预制板或墙面上开一个洞，或直接在天花板上保留相应的孔洞。

将导光管绑扎在所预设的位置。

4.用胶水或密封胶粘合聚光器到天花板上，随后安装内置镜。

管接头同样需要用胶水或密封胶进行固定。

在进行天花板的施工之前，必须将感应器和壁面装置安装好。

5.安装局部和整体的电线，接通电源，按照实际情况调节感应器的灵敏度，并进行检查和调试。

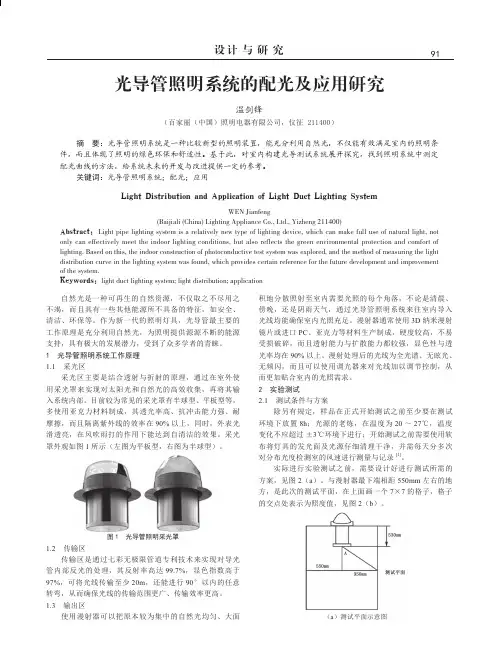

图1光导管照明采光罩
传输区
传输区是通过七彩无极限管道专利技术来实现对导光管内部反光的处理，其反射率高达99.7%，显色指数高于，可将光线传输至少20m，还能进行90°以内的任意转弯，从而确保光线的传输范围更广、传输效率更高。

输出区
使用漫射器可以把原本较为集中的自然光均匀、大面
（b）测试表格示意图
图2测试示意及方案图
在测试过程中，首先要屏蔽除了格栅灯之外的所有光
源；其次用具有吸光属性的材料制作成系统内壁，这样能
有效避免反射光所产生的影响；最后在测试每个点的照度
时让照度计一直保持水平，并且保证每一个测试点的位置
都在一个平面内[2]。

具体测试过程如下：（
照明系统，并将格栅灯光源打开，先进行采光罩照度测量，
将照度计放在采光罩上面并保持水平状态，同时让传感器
和格栅灯处于正对位置，对采光罩的照度进行记录；
图3点照度测试结果
图4测试平面照度分布立体图
将探测光线与光源法线连接起来，可以构建成规则的
直角三角形，由相关的数学知识，可以求出两者之间的角度。

所示，点A是测量点，可以得出：θ=arctan
可以从测试平面中得出，Y=550mm。

图5测量θ示意图
利用公式
22
d r r
dA cos cos
I E
ϕ
θθ
⋅
==⋅
⋅
，可以进行照度值和
光强值之间的转换，得出与漫射器的法线方向成（θ，角处的光强分布状况，根据二维角度的分布（下转第。

导光管采光系统施工工法一、前言导光管采光系统是一种新型的采光方式，通过导光管将自然光源导入到室内空间，解决了传统采光方式存在的一系列问题，如采光面积小、采光效果差、日照时间短等。

本文将介绍导光管采光系统的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点导光管采光系统具有以下几个特点：1. 采光效果好：导光管采光系统能够将自然光源直接导入到室内，其采光效果优于传统采光方式，能够使整个室内空间充满自然光，提高室内环境的舒适度。

2. 适用范围广：导光管采光系统适用于各种建筑结构、建筑类型和建筑功能，可以为各种建筑提供采光解决方案。

3. 节省能源：导光管采光系统可以最大限度地利用自然光源，减少室内照明的使用时间，从而达到节能减排的目的。

4. 施工简单：导光管采光系统的施工工艺相对简单，不需要进行大量的改造、拆除工作，工期和成本相对较低。

三、适应范围导光管采光系统适用于各种建筑类型和建筑功能，如住宅、办公室、商业建筑、厂房、体育馆、医院等。

其适应的具体条件为：1. 建筑底层采用浅基础结构，无需额外挖掘地基，不影响底层使用。

2. 采光面积比较小，如单个房间或者小面积房间的采光。

3. 建筑层数不高，通常不超过5层。

4. 建筑设计符合采光条件，即采光面朝南或者西南方向。

四、工艺原理导光管采光系统基于光学原理，通过利用镜面反射和折射特性，将自然光源从屋顶或外墙引入到室内空间。

施工工法与实际工程之间的联系主要体现在施工工艺上。

其具体过程如下：1. 确定采光管位置：首先需要确定采光管的位置和数量，确定采光管的起点和终点，以及采光管的路径和弯曲程度。

2. 制作天窗：在需要安装采光管的位置打开建筑的屋顶，制作出天窗。

3. 安装采光管：在天窗口安装采光管，并连接所有的采光管组件。

4. 维护天窗：对天窗进行维护和保养，确保其不会出现漏水等问题。

导光管采光系统可行性分析报告摘要:合理利用自然光改变室内环境，最大限度减少白天电力照明的使用，是建筑节能的一个重要方面.2005年以来，导光管采光技术逐渐进入人们的视野。

本文介绍导光管采光技术的基本原理，适用范围，实际效果，并结合某安装项目使用导光管采光系统技术的实际案例经行全面分析。

关键词：导光管采光系统建筑采光建筑节能技术设计标准1、引言随着建筑行业的发展，与人类息息相关的建筑空间越来越大,地下空间的开发也越来越多。

传统的侧窗采光、天窗采光已经无法满足我们的采光要求.导光管采光系统技术的发展很好的解决了这个问题.2、采光技术的发展建筑采光由来已久，可以追溯到远古时代，古人对生活环境的选择，已经考虑了采光的需求，随着社会发展，人们居住环境还考虑了通风的要求。

考古学家发现4000多年前埃及人，曾采用光束与镜面结合的方式，让光线反射至金字塔的中心区域，巧妙的解决了室内采光的问题。

人类在建筑采光技术上，经历了漫长的发展阶段。

每个采光技术的衍变都代表着人类的不断进步,其目的都是为了使建筑更加合理的运用自然光。

建筑采光的发展过程可以分为三个阶段：传统建筑采光，如天井、门、窗户；近代建筑采光，如天窗、采光瓦、采光罩、采光顶等；现在建筑采光,则主要有导光管采光系统照明、光纤照明等.为实现建筑、城市、景观环境的可持续发展，建筑学、城市规划学等学科开始对可持续人类聚居环境的建设进行思考。

近几年提出的生态城市、生态建筑等都是以生态、自然为准则，探索人、建筑、自然三者的关系，旨在为人类塑造一个最为合理且可持续发展的生存环境。

3、导光管采光系统的工作原理“尚拓SUNTUBE"导光管采光系统又叫光导照明、日光照明、自然光照明等.系统主要分三个部分：一、采光区：利用透射和折射的原理通过室外的采光装置高效采集自然光，并将其导入系统内部，其透光率高达90％以上;二、传输区：导光管内壁反光率高达99.7%,可以保证光线长距离高效传输。

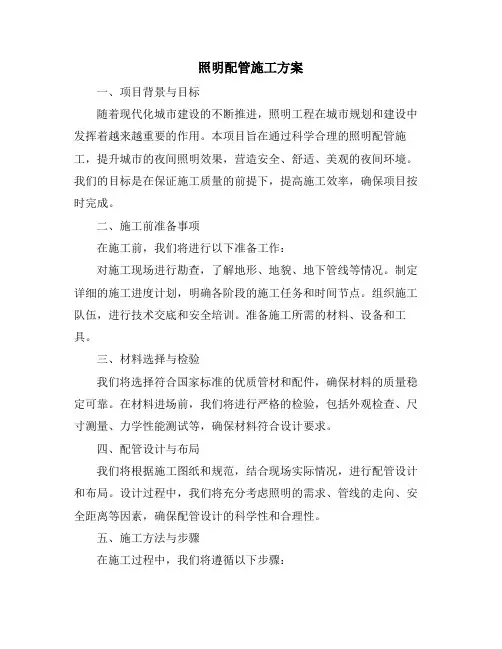

照明配管施工方案一、项目背景与目标随着现代化城市建设的不断推进，照明工程在城市规划和建设中发挥着越来越重要的作用。

本项目旨在通过科学合理的照明配管施工，提升城市的夜间照明效果，营造安全、舒适、美观的夜间环境。

我们的目标是在保证施工质量的前提下，提高施工效率，确保项目按时完成。

二、施工前准备事项在施工前，我们将进行以下准备工作：对施工现场进行勘查，了解地形、地貌、地下管线等情况。

制定详细的施工进度计划，明确各阶段的施工任务和时间节点。

组织施工队伍，进行技术交底和安全培训。

准备施工所需的材料、设备和工具。

三、材料选择与检验我们将选择符合国家标准的优质管材和配件，确保材料的质量稳定可靠。

在材料进场前，我们将进行严格的检验，包括外观检查、尺寸测量、力学性能测试等，确保材料符合设计要求。

四、配管设计与布局我们将根据施工图纸和规范，结合现场实际情况，进行配管设计和布局。

设计过程中，我们将充分考虑照明的需求、管线的走向、安全距离等因素，确保配管设计的科学性和合理性。

五、施工方法与步骤在施工过程中，我们将遵循以下步骤：根据设计图纸进行管线定位，标定管线的走向和位置。

进行管沟开挖，确保管沟的尺寸和平整度符合要求。

安装管道和支架，确保管道的安装牢固、平稳。

进行管道连接和密封处理，确保管道的连接紧密、不漏水。

进行照明设备的安装和调试，确保设备的正常运行和照明效果。

六、质量标准与检测我们将按照国家和地方的相关标准和规范，进行施工质量的管理和控制。

在施工过程中，我们将定期进行质量检测，包括管道的尺寸、安装位置、连接质量等方面，确保施工质量符合设计要求。

七、安全防护措施在施工过程中，我们将严格遵守国家和地方的安全生产法规，制定并实施严格的安全防护措施。

具体措施包括：设置明显的安全警示标志，提醒施工人员和过往人员注意安全。

对施工现场进行封闭管理，防止非施工人员进入施工现场。

对施工人员进行安全培训，提高他们的安全意识和自我保护能力。

浅谈导光管式光导照明系统施工作者：韩宇来源：《科学与财富》2017年第32期摘要：随着社会经济不断发展，人们对居住环境要求逐渐提升，要求使用效果更好的照明系统。

为减少环境污染，实现照明系统应用的节能环保，导光管式照明系统在建筑施工中得到广泛应用。

但在实际应用过程中始终存在一些问题，影响了其照明效果，需要严格规范施工操作，以提升施工质量。

本文将对导光管式系统施工主要内容进行分析，探讨其应用中的优缺点，以供参考。

关键词：导光管式光导照明系统；施工工艺；注意事项室内采光是建筑中重要环节，度人们生活质量水平有极大影响，因此需要重视室内照明系统的设计与安装。

导光管式为现阶段常用照明系统，主要利用自然光满足室内照明需求，其照明效果好、运行成本低，施工操作简便，且具有较好环保节能效果，符合我国可持续发展理念，因此在建筑施工中得到广泛应用。

导光管式系统的施工质量影响着其应用后的照明效果，且对系统运行安全有较大影响，因此需要对其施工工艺进行深入分析，完善施工技术，促进施工质量提升，从而为照明系统的安全稳定运行提供保障。

1 导光管式光导照明系统概述在目前的室内照明系统安装中，应用较为广泛的照明系统就是导光管式光导照明系统，该系统的主要应用原理就是利用室外的自然光线，透过相应的采光罩，使用其内部所具有的聚光器来进行光线的集合，并且再由光导管所具备的高反射性能，来对光线进行传输，将所聚集的光线传送到相应的室内漫射装置中，利用漫射装置来将自然光线进行均匀的发散，从而起到照明的效果。

2 导光管式应用的优势与缺点2.1 优势与其他类型照明系统相比，导光管式系统更加绿色环保，能够有效降低能耗，减少对环境的污染排放。

施工成本低、操作简便；其防水性能较好，顶罩的自清洁能力使其后续维护清理便利；保温隔热效果好，具有较长使用寿命。

当应用本系统后日间不再需要进行电气照明，因此能够降低照明成本，在施工中基本使用可循环材料进行制作施工，其环保节能效果好。

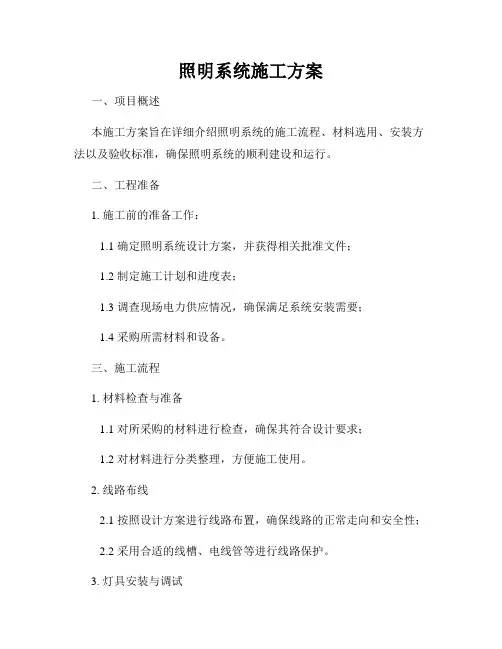

照明系统施工方案一、项目概述本施工方案旨在详细介绍照明系统的施工流程、材料选用、安装方法以及验收标准，确保照明系统的顺利建设和运行。

二、工程准备1. 施工前的准备工作：1.1 确定照明系统设计方案，并获得相关批准文件；1.2 制定施工计划和进度表；1.3 调查现场电力供应情况，确保满足系统安装需要；1.4 采购所需材料和设备。

三、施工流程1. 材料检查与准备1.1 对所采购的材料进行检查，确保其符合设计要求；1.2 对材料进行分类整理，方便施工使用。

2. 线路布线2.1 按照设计方案进行线路布置，确保线路的正常走向和安全性；2.2 采用合适的线槽、电线管等进行线路保护。

3. 灯具安装与调试3.1 根据设计方案，在规定位置安装各类灯具，确保其稳固可靠；3.2 连接电路，进行灯具的调试，确保亮度和颜色的合适。

4. 开关插座安装4.1 根据设计方案，在合适的位置安装开关插座；4.2 连接电路，确保其正常工作。

5. 控制系统安装5.1 安装照明控制设备，如传感器、开关面板等；5.2 进行控制系统的调试，确保其正常运行。

6. 安全测试与验收6.1 进行系统的运行测试，检查灯具、开关等的工作状态；6.2 检查接地和漏电保护措施，确保系统的安全性；6.3 进行相关检测和检查，确保系统达到规定的标准。

四、材料选用本工程的照明系统所采用的材料应符合以下标准：- 灯具：采用高效能、经济可行的LED灯具，并保证其使用寿命；- 电线电缆：采用符合国家标准的电线电缆，并保证其安全可靠的性能；- 开关插座：采用耐用、可靠的开关插座设备，确保使用寿命和安全性能；- 控制系统：采用先进的照明控制设备，如光照传感器、遥控开关等。

五、安装方法1. 线路布线：1.1 根据设计方案确定线路走向，并在墙面或地面上开槽；1.2 铺设线槽或电线管，将电线进行分类整理。

2. 灯具安装：2.1 根据设计方案确定灯具的位置，并使用螺丝固定在适当的位置；2.2 连接电线，确保与线路对接良好。

被动反射式导光管采光系统施工工法一、前言被动反射式导光管采光系统施工工法是一种通过引导自然光进入建筑内部，提供室内采光的技术。

相比传统的人工照明系统，被动反射式导光管采光系统具有节能、环保的优势，能有效提高建筑室内环境的舒适度。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并结合工程实例进行说明。

二、工法特点被动反射式导光管采光系统采用高反射率材料制成的导光管，将自然光导入室内。

其特点如下：1. 绿色节能环保：利用自然光照明，减少人工照明的使用，降低能源消耗，减少二氧化碳排放。

2. 均匀舒适：导光管的设计能够保证室内光线的均匀分布，减少光线的强度不均问题，提供更舒适的采光环境。

3. 室内遮光性能：导光管能够有效避免室外光线的炙热，保持室内的温度舒适。

4. 美观方便：导光管可以隐藏在建筑结构中，不占用室内空间，不影响建筑的外观效果。

三、适应范围被动反射式导光管采光系统适用于各类建筑，尤其是无法直接通过窗户获取自然光的区域，如地下室、内部房间等。

此外，该系统还适用于独立建筑、工业建筑、商业建筑等各类用途的建筑。

四、工艺原理被动反射式导光管采光系统的工艺原理是通过光线的全反射和反射衰减来引导自然光进入室内。

导光管内部的高反射率材料可以将入射光线进行多次全反射，并通过降低反射率使光线逐渐进入室内。

五、施工工艺施工工艺包括以下几个阶段：1. 预施工准备：确定施工方案，准备所需机具设备，并进行施工前的计划和预算。

2. 安装导光管：根据建筑结构和设计要求，选择合适的位置和角度安装导光管，保证光线能够顺利导入室内。

3. 安装光传输系统：将导光管与室内的光传输系统相连接，如光学透镜、反射器等，确保光线能够均匀分布。

4. 调试测试：进行系统的调试和测试，检查光线的亮度和均匀性，保证系统正常运行。

六、劳动组织施工过程中需要组织的劳动力包括施工人员、安全人员、监理人员等，根据实际情况和工期要求合理分配人员，并确保施工过程的顺利进行。

大型公共建筑导光管采光系统绿色施工工法一、前言在建筑领域，绿色环保已经成为了一个重要的指导原则。

大型公共建筑导光管采光系统绿色施工工法作为一种新颖的施工技术，通过利用导光管技术来实现自然采光，提高建筑能源利用效率，降低能耗。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点大型公共建筑导光管采光系统绿色施工工法的特点如下：1. 环保节能：该工法采用自然采光方式，不需要额外的人工照明设备，可以减少电力消耗和环境污染。

2. 光线均匀：导光管具有良好的光线传输效果，可以将自然光线均匀地传导到建筑内部，避免了建筑内部局部光线不足或光线过强的问题。

3. 空间利用率高：导光管可以穿越建筑的内外墙、天花板等部位，不需要大面积的天窗或窗户，有效利用了建筑空间。

4. 节约建材：相比传统采光方式，该工法无需大面积的玻璃窗户，减少了建材的使用量和施工成本。

三、适应范围该工法适用于各种大型公共建筑，例如商业中心、办公楼、医院、学校等。

在这些建筑中，导光管可以灵活地穿越室内各个空间，为整个建筑提供充足的自然光线。

四、工艺原理该工法的实施基于导光管的工艺原理。

导光管是一种具有高透光性的管道，通常由光纤和透明聚合物组成。

它能够将自然光线从建筑外部引入到内部，充分利用自然光实现建筑采光。

在施工工法中，需要采取以下技术措施：1. 定位和设计：根据建筑的结构和布局，确定导光管的位置和数量，合理规划导光管的走向，以保证充足的自然光线进入建筑内部。

2. 施工材料：选择高质量的导光管材料，确保其具有良好的耐候性和透光性。

3. 安装过程：根据设计方案，利用专业的施工设备将导光管固定在建筑内外墙、天花板等位置，保证导光管完整、平直，并且保证光线传输的质量和效果。

五、施工工艺大型公共建筑导光管采光系统的施工工艺包括以下阶段：1. 设计和方案确认：根据建筑的具体需求，确定导光管的位置和数量，并制定详细的施工方案。

照明照明系统施工方案1. 项目背景本项目旨在设计和施工一个有效和可靠的照明照明系统，以提供良好的照明效果和舒适的环境。

2. 目标- 提供适当的照明强度和光照分布；- 优化能源效率，减少能源消耗；- 保证照明系统的可靠性和持久性；- 符合相关的法律法规和标准。

3. 施工方案3.1 设计阶段在设计阶段，我们将根据项目要求进行以下操作：- 确定照明需求和目标；- 分析场所的空间布局和使用功能；- 计算所需的光照强度和照明功率；- 选择合适的照明设备和灯具。

3.2 安装阶段在安装阶段，我们将执行以下任务：- 安装电缆和线路；- 安装和调试照明设备和灯具；- 进行电气连接和绝缘测试；- 验证系统的正常运行。

3.3 现场检查在施工结束后，我们将进行现场检查以确保系统的正常运行，并进行必要的调整和修正。

4. 质量控制为了确保施工质量和照明系统的可靠性，我们将实施以下的质量控制措施：- 严格按照设计方案进行施工；- 使用高质量的照明设备和材料；- 进行必要的测试和检查；- 配备合格的技术人员进行安装和调试；- 符合相关标准和法规的要求。

5. 安全措施为了保障施工过程的安全和人身安全，我们将采取以下安全措施：- 遵守相关的安全规范和程序；- 保持工作区域干净整洁；- 使用个人防护装备；- 进行必要的培训和教育。

6. 进度安排下面是预计的施工进度安排：- 设计阶段：1周；- 安装阶段：2周；- 现场检查和调整：1周。

7. 费用估算根据项目的具体要求，我们将提供详细的费用估算和报价，包括设备、人工、材料和其他费用。

以上是关于照明照明系统施工方案的简要介绍。

如有任何问题或需求，请随时与我们联系。

谢谢！。

无自然采光建筑区域光导照明系统安装施工工无自然采光建筑区域光导照明系统安装施工工一、引言无自然采光建筑区域光导照明系统是一种能够将外部自然光引入建筑内部的照明系统。

该系统通过采用管道或导光板将外部阳光引入室内，以实现节能照明的效果。

本文将探讨无自然采光建筑区域光导照明系统的安装施工工作，并分析其对照明效果和节能效益的影响。

二、施工前的准备工作1. 设计方案评估：在施工之前，需要对设计方案进行评估，明确光导照明系统所涉及的区域和要实现的照明效果。

2. 安全措施：在施工前，必须对施工区域进行安全评估，并制定相应的安全措施，确保施工过程中的安全。

三、施工步骤无自然采光建筑区域光导照明系统的安装施工一般包括以下步骤：1. 安装导光设备：安装导光管道或导光板，将导光设备与外部的天窗或光源相连接。

2. 安装光电转换装置：安装光电转换装置，将外部光线转化为可用的电能。

3. 安装照明设备：根据设计方案，在相应的区域安装照明设备，如灯具、透视板等。

4. 连接电气系统：将光电转换装置与照明设备连接，并接入电气系统，以保证照明设备的正常供电。

5. 系统调试：进行系统调试，确保无自然采光建筑区域光导照明系统的正常运行。

四、照明效果评估施工完成后，需要对无自然采光建筑区域光导照明系统的照明效果进行评估。

评估指标包括照度、均匀度、色彩还原度等。

通过检测这些指标，可以评估照明系统是否能够提供适宜的照明效果，并对系统进行优化调整。

五、节能效益分析无自然采光建筑区域光导照明系统的安装可以显著地降低电力消耗，从而实现节能效益。

对节能效益进行分析，可以通过以下几个方面进行：1. 降低电力消耗：由于系统能够利用外部自然光来照明，减少了对人工照明的需求，从而降低了电力消耗。

2. 减少照明系统的运行时间：与传统的照明系统相比，无自然采光建筑区域光导照明系统可以减少照明系统的运行时间，从而进一步节省了能源消耗。

3. 提高室内环境舒适度：无自然采光建筑区域光导照明系统能够提供自然光源，使室内环境更加舒适和自然。

地下车库无电智能照明系统施工工法摘要：在目前节能环保的理念下，光导技术应用而生，可以有效解决建筑采光的问题。

本文则从实际出发论述了在地下车库中光导管的具体应用，力求不断提升该技术的进步。

关键词；光导管；施工；照明1. 前言地下空间光导照明节能系统是由采光器、导光筒、漫射器组成，系统运行时是通过采光系统采集光源，经导光筒的折射反射原理，把自然光引导到难以采集到自然光的房间，通过漫射器散射到房间内，起到电力照明的作用。

地下空间光导照明节能系统在实际施工过程中，光导照明管的防水、垂直度、内部洁净度将直接影响光导系统的照明效果。

2、工法特点操作简单，现场施工速度快，施工成本低，对光导管安装时采用防雨照内外双层密封胶做法，利用重力原理作用，石材自然找坡，使积水、雨水顺坡自然流下，避免了防水处理的难题。

采用BIM建模技术及三点控位技术，运用两点定线、三点控位的原理，解决导光筒垂直度的问题，加快了施工进度，提高了施工质量。

使用独立的密闭洁净房间切割组装导光筒，并采用塑料薄膜封闭管口。

保证了导光筒的洁净度，确保了导光效果。

导光系统中导光管与预留洞口的安装缝隙采用玻璃丝棉深层填塞，表面采用防火封堵板和防火泥封堵，保证了节能导光系统的隔热、防火性能。

3.工艺原理本施工工法中主要利用防雨罩内外双层密封胶原理、自然重力流配合石材找坡原理提高光导管防雨性能；采用BIM建模技术及两点控面三点控位原理进行光导管精准定位；采用深层保温技术和表面防火封堵技术提高导光管安装空隙保温防火性能；采用无尘密闭房间加工导光管及导光管口薄膜封闭技术确保光导管内部清洁度及反光效果。

以上技术的创新应用能有效解决了施工过程中存在的技术难题要求，加快了施工进度，保证了工程质量。

4. 施工工艺流程及操作要点4.1 工艺流程在施工中其工艺流程为施工准备→预留洞口清理（光导管材料进场验收）→防雨罩预防及定位固定→组装导光管→安装导光管→安装采光罩→固定导光管填补空隙→安装空隙处阻燃装饰板→安装漫反射装置→系统检查验收4.2 操作步骤及要点4.2.1、施工准备在光导照明系统施工前，组织施工人员熟悉光导照明系统的工作原理及施工图纸，根据工程实际情况编写详细的专项施工方案。
