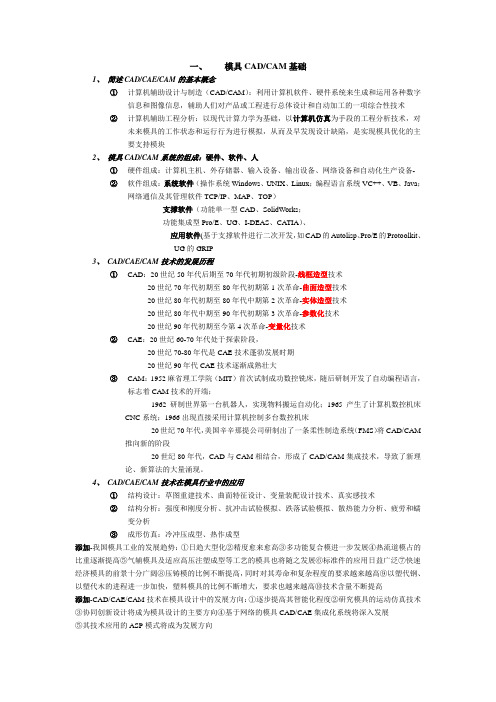

模具CAD/CAM基础简述CAD/CAE/CAM的基本概念计算机辅助设计及制造（CAD/CAM）：利用计算机软件、硬件系统来生成和运用各种数字信息和图像信息，辅助人们对产品或工程进行总体设计和自动加工的一项综合性技术计算机辅助工程分析：以现代计算力学为基础，以计算机仿真为手段的工程分析技术，对未来模具的工作状态和运行行为进行模拟，从而及早发现设计缺陷，是实现模具优化的主要支持模块模具CAD/CAM系统的组成：硬件、软件、人硬件组成：计算机主机、外存储器、输入设备、输出设备、网络设备和自动化生产设备-软件组成：系统软件（操作系统Windows、UNIX、Linux；编程语言系统VC++、VB、Java；网络通信及其管理软件TCP/IP、MAP、TOP）支撑软件（功能单一型CAD、SolidWorks；功能集成型Pro/E、UG、I-DEAS、CATIA）、应用软件(基于支撑软件进行二次开发，如CAD的Autolisp、Pro/E的Protoolkit、UG的GRIP CAD/CAE/CAM技术的发展历程CAD：20世纪50年代后期至70年代初期初级阶段-线框造型技术20世纪70年代初期至80年代初期第1次革命-曲面造型技术20世纪80年代初期至80年代中期第2次革命-实体造型技术20世纪80年代中期至90年代初期第3次革命-参数化技术20世纪90年代初期至今第4次革命-变量化技术CAE：20世纪60-70年代处于探索阶段，20世纪70-80年代是CAE技术蓬勃发展时期20世纪90年代CAE技术逐渐成熟壮大CAM：1952麻省理工学院（MIT）首次试制成功数控铣床，随后研制开发了自动编程语言，标志着CAM技术的开端；1962研制世界第一台机器人，实现物料搬运自动化；1965产生了计算机数控机床CNC系统；1966出现直接采用计算机控制多台数控机床20世纪70年代，美国辛辛那提公司研制出了一条柔性制造系统（FMS）将CAD/CAM推向新的阶段20世纪80年代，CAD及CAM相结合，形成了CAD/CAM集成技术，导致了新理论、新算法的大量涌现。
CAD／CAM模拟试题（一）一、填空题(每空2分，共20分)1．在零件分类方法中，生产流程分析法可以分为关键_______法、顺序________法和________分析法。
2．图标菜单段标题固定为________，子莱单标题之下的第______项为图标菜单的标题，图标菜单只能通过________菜单或________菜单调用。
3．数控机床的________环控制系统没有反馈测量系统，________环控制系统的测量元件装在丝杠或伺服马达端部，用来检测丝杠或伺服马达的回转角，间接测出机床运动部件的________，经反馈送回控制系统。
二、单项选择题(每小题3分，共24分。
从供选择的答案中选出正确的答案，将其编号填入括号内)1．列表框包括六个属性，下列不属于列表框的属性是( )。
A．edit-limit B．labelC．list D. tabs2．图像按钮包括三个属性，下列不属于它的属性是( )。
A. allow_acceptB. valueC. aspect_radioD. color3．FMS的管理控制系统的必备软件模块中不包括( )。
A接口模块B系统管理程序模块C网络模块D调度模块4.CIMS系统的各个子系统的联系不包括( )。
A数据联系 B 决策联系C组织联系D信息传输联系5．在AotuLISP中，(car(11StXy 2))的运算结果为( )。
A. xB.yC. zD. (yz)6．决策树又叫判定树，它不包括( )‘A．根B干C 分枝D节点7．二叉树的遍历方式中，先右后左的方式不包括是( )。
A. DLRB. RDLC. RLDD. DRL8．语句(substr(“AutoCADg 3))的执行结果是( )。
A. AutB. CADC. oCAD. uto三、简答题(共30分)1．CAD／CAM系统的配置应考虑哪些问题?(7分)2．简述在单向链表的第14个元素前插入一个数据的过程。
(8分)3．什么是码域法?(7分)4．派生式CAPP系统和创成式CAPP系统的工作原理有何不同?(8分)四、阅读理解题(每题13分，共26分)1.写出在AotuCAD编辑状态中运行函数tu时，在屏幕图形区和文本区的显示结果(de[un c:tu (/ pcl pc2 pc3 r p1 p2 p3 p4)(setq pcl (list 50.0 60.0))(setq pc2 (list 50.0 20.0))(setq r 20.0)(setq p1(polar pcl o r ))(setq p2(polar pc1 pir))(setq p3(polar pcl2 o r ))(setq p4(polar pc2 pir))(princ pcl pc2 pc3 r p1 p2 p3 p4)(command "arc" p1 “c” pc1 p2)(command "arc" p4 “c” pc2 pc3)(command "line" p1p3 “” )(command "line" p2p4 “c” ))2．绘出在AotuCAD编辑状态中下述文件在屏幕上显示的两级下拉菜单的内容*** popll[离合器][牙嵌式] *c* cyaqian[——][摩擦片式] *c* cmocapian[一>干式] *c* cgan[<一湿式] *c* cshi[——][磁粉式] *c* ccifen}参考答案一、填空题(每空2分，共20分)l。
1.CAD/CAM技术的发展经历的哪几个阶段？各阶段的主要技术特点是什么？P31.孕育形成阶段，用于显示简单的图形，是CAD技术酝酿开始的标志2.快速发展阶段，是交互式图形技术的开端3.成熟推广阶段，曲面造型系统4.4广泛应用阶段，CAD系统逐渐开始从小型计算机向微型计算机转化5.标准化智能化集成化阶段，技术标准化，将人工智能AI引入CAD系统CAD技术与CAM，CAE等技术的集成形成了广义的CAD/CAM系统2.简述参数化造型技术和度量化技术的主要特点和区别P4参数化造型技术特点：1.基于特征，2.全尺寸约束3.尺寸驱动4.数据相关变量化造型技术特点：1.几何约束2.工程关系3.VGX技术（超变量几何）4动态导航技术5主模型技术区别：1对约束的处理方式不同2应用领域不同3特征管理方式不同3.试述CAD/CAM技术的发展趋势。
这些发展趋势在实际应用中如何体现？P161集成化：1软件集成2CAD功能和CAM功能集成3建立企业的CIMS系统2智能化：软件智能化的开发3标准化：1面向用户的图形标准，2面向不同CAD系统的数据交换标准3面向图形设备的图形标准4网络化：随着INTERNET发展，针对某一项目或产品，将分散在不同地区的人力资源和设备资源迅速加以组合，建立动态联盟的制造体系5最优化：应用仿真技术和成型过程的计算机模拟技术4.简述CAD/CAM技术在模具设计制造（尤其在冷冲模、塑料膜）中的应用P13冷冲模：1.利用几何造型技术完成复杂模具的集合设计2完成工艺分析计算，辅助成型工艺的设计3建立标准模具零件和结构的图形库，提高模具结构和模具零件设计效率4辅助完成绘图工作，输出模具零件图和装配图5利用计算机完成有限元分析和优化设计等数值计算工作6辅助完成模具加工工艺设计和NC编程塑料膜：塑料制品的几何造型2模腔表面形状的生成3模具结构方案设计4标准模架的选择5部装图和总装图的生成6模具零件图的生成7注射工艺条件及注射模材料的优点8注射流动及保压过程的模拟9冷却过程分析10力学分析11数控加工5.构成模具CAD/CAM系统的硬件有哪些？P211计算机主机2外部存储器3输入输出设备6.模具CAD/CAM系统的软件分为哪几个层面？P251操作系统2汇编系统3编译系统4诊断系统7.展望网络对模具CAD/CAM的影响P30借助于网络通讯系统，模具CAD/CAM的优势可以更有效的得到发挥，各部门之间可以方便的进行交流，共享设计和制造方面的数据，还可以通过网络电子商务完成从采购至销售的一系列环节17.汽车覆盖件模具CAD技术有什么特点？一般覆盖件成形都要依次经过拉延、切边、整形、翻边和冲孔等几道工序。

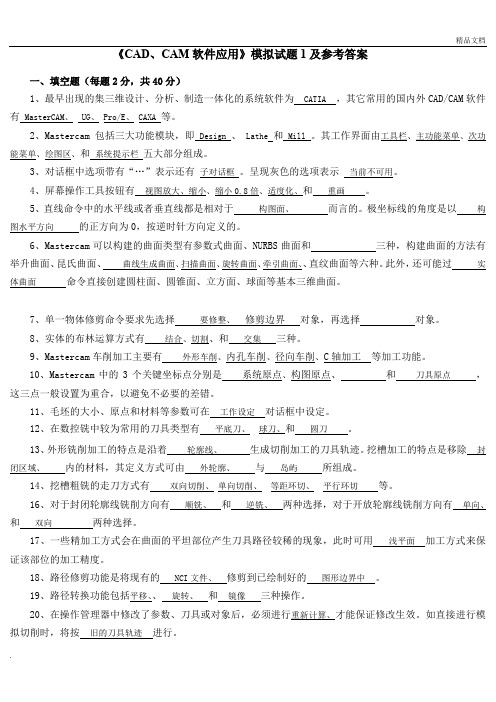

《CAD、CAM软件应用》模拟试题1及参考答案一、填空题（每题2分，共40分）1、最早出现的集三维设计、分析、制造一体化的系统软件为CATIA，其它常用的国内外CAD/CAM软件有MasterCAM、 UG、 Pro/E、 CAXA等。
2、Mastercam包括三大功能模块，即Design、Lathe和Mill。
其工作界面由工具栏、主功能菜单、次功能菜单、绘图区、和系统提示栏五大部分组成。
3、对话框中选项带有“…”表示还有子对话框。
呈现灰色的选项表示当前不可用。
4、屏幕操作工具按钮有视图放大、缩小、缩小0.8倍、适度化、和重画。
5、直线命令中的水平线或者垂直线都是相对于构图面、而言的。
极坐标线的角度是以构图水平方向的正方向为0，按逆时针方向定义的。
6、Mastercam可以构建的曲面类型有参数式曲面、NURBS曲面和三种，构建曲面的方法有举升曲面、昆氏曲面、曲线生成曲面、扫描曲面、旋转曲面、牵引曲面、、直纹曲面等六种。
此外，还可能过实体曲面命令直接创建圆柱面、圆锥面、立方面、球面等基本三维曲面。
7、单一物体修剪命令要求先选择要修整、修剪边界对象，再选择对象。
8、实体的布林运算方式有结合、切割、和交集三种。
9、Mastercam车削加工主要有外形车削、内孔车削、径向车削、C轴加工等加工功能。
10、Mastercam中的3个关键坐标点分别是系统原点、构图原点、和刀具原点，这三点一般设置为重合，以避免不必要的差错。
11、毛坯的大小、原点和材料等参数可在工作设定对话框中设定。
12、在数控铣中较为常用的刀具类型有平底刀、球刀、和圆刀。
13、外形铣削加工的特点是沿着轮廓线、生成切削加工的刀具轨迹。
挖槽加工的特点是移除封闭区域、内的材料，其定义方式可由外轮廓、与岛屿所组成。
14、挖槽粗铣的走刀方式有双向切削、单向切削、等距环切、平行环切等。
16、对于封闭轮廓线铣削方向有顺铣、和逆铣、两种选择，对于开放轮廓线铣削方向有单向、和双向两种选择。
一、模具CAD/CAM基础1、简述CAD/CAE/CAM的基本概念①计算机辅助设计与制造（CAD/CAM）：利用计算机软件、硬件系统来生成和运用各种数字信息和图像信息，辅助人们对产品或工程进行总体设计和自动加工的一项综合性技术②计算机辅助工程分析：以现代计算力学为基础，以计算机仿真为手段的工程分析技术，对未来模具的工作状态和运行行为进行模拟，从而及早发现设计缺陷，是实现模具优化的主要支持模块2、模具CAD/CAM系统的组成：硬件、软件、人①硬件组成：计算机主机、外存储器、输入设备、输出设备、网络设备和自动化生产设备-②软件组成：系统软件（操作系统Windows、UNIX、Linux；编程语言系统VC++、VB、Java；网络通信及其管理软件TCP/IP、MAP、TOP）支撑软件（功能单一型CAD、SolidWorks；功能集成型Pro/E、UG、I-DEAS、CATIA）、应用软件(基于支撑软件进行二次开发，如CAD的Autolisp、Pro/E的Protoolkit、UG的GRIP3、CAD/CAE/CAM技术的发展历程①CAD：20世纪50年代后期至70年代初期初级阶段-线框造型技术20世纪70年代初期至80年代初期第1次革命-曲面造型技术20世纪80年代初期至80年代中期第2次革命-实体造型技术20世纪80年代中期至90年代初期第3次革命-参数化技术20世纪90年代初期至今第4次革命-变量化技术②CAE：20世纪60-70年代处于探索阶段，20世纪70-80年代是CAE技术蓬勃发展时期20世纪90年代CAE技术逐渐成熟壮大③CAM：1952麻省理工学院（MIT）首次试制成功数控铣床，随后研制开发了自动编程语言，标志着CAM技术的开端；1962研制世界第一台机器人，实现物料搬运自动化；1965产生了计算机数控机床CNC系统；1966出现直接采用计算机控制多台数控机床20世纪70年代，美国辛辛那提公司研制出了一条柔性制造系统（FMS）将CAD/CAM 推向新的阶段20世纪80年代，CAD与CAM相结合，形成了CAD/CAM集成技术，导致了新理论、新算法的大量涌现。
1.计算机具有大量存储和检索的功能，如果将我们设计中所需要的数表和线图预先存入计算机中，便可供设计时灵活、方便地调用。
要做到这样，必须对这些数表和线图进行适当地加工处理，这种数据处理称之为程序化，▲请分析目前对数表和线图有哪些程序化的方法，它们各有什么特点？答：（1） A：以数组的形式存放数表：将数据放于数组中，数组放于源程序。
适用于存放数据少，不作修改的数据，或少于变动。
因数据的修改需打开源程序。
B：以数据文件的形式存放数表：适用于数表较多的情况，或常变动、修改的数据。
数据文件与源程序分离。
C：数表公式化：将数表用公式归纳，调用时进行计算，占用存储空间少。
但并不是所有的数表都可以用公式来总结归纳；（2）线图的程序化： A：取节点法：将公式转化为数表。
B：公式化法：2. 几何造型是一种技术，它能将物体的形状及属性（如颜色、纹理等）存储在计算机内，表示该物体的三维模型。
▲论述目前我们通常使用的几何模型有哪三种？它们各自的建模原理和特点是什么？（10分）答：线框模型：以形体的棱边或交线作为形体的数据结构平定义的。
表面模型：把线框模型中的某些棱边包围的部分定义为面所形成的模型。
在线框模型的基础上增加了面的有关信息以及联接指针。
实体模型：规定了表面完整的拓朴关系，是真实而唯一的三维物体。
3.在几何造型中，实体模型已经比较完善，但它仅仅是零件的几何形状描述，不能满足机械设计、制造和装配所需的所有信息。
我们需要的是特征模型，▲请为特征建模下个定义，并简述特征建模所包含的信息，以及特征建模的几种方法。
并分析模具行业需要什么样的特征模型？（10分）答:特征建模通过计算机将工程图纸所表达的产品信息抽象为特征的有机集合，它不仅构造一定拓朴关系组成的几何形状，而且反映了特定的工程语义，支持了零件从设计到制造整个生命周期内各种应用所需的几乎全部信息。
包括：A：管理信息：B．形状信息： C：工艺信息：特征建模方法：赋值法、辨识法、特征造型法：4.随着计算机技术的飞速发展，我们已将各种计算机辅助技术广泛地应用到塑料注射模中。
咖啡机锅炉内部构造英文回答：The coffee machine boiler is a crucial component that heats water to the optimal temperature for brewing coffee. It typically consists of the following elements:1. Heating Element: An electrical heating element is responsible for generating heat within the boiler. It converts electrical energy into heat, raising the temperature of the water.2. Temperature Sensor: A temperature sensor monitors the temperature of the water inside the boiler. When the desired temperature is reached, it signals the heating element to turn off, preventing overheating.3. Pressure Relief Valve: The pressure relief valve isa safety mechanism that releases excess pressure from the boiler. This valve opens when the pressure exceeds apredetermined level, preventing the boiler from bursting.4. Steam Wand: Some boilers have a steam wand that allows users to produce steam for frothing milk or preparing other beverages. Steam is generated when water boils and turns into vapor.5. Boiler Insulation: The boiler is typically insulated with a layer of material, such as foam or silicone, to minimize heat loss and improve energy efficiency.中文回答：咖啡机锅炉内部构造。
国开一网一平台机专《CADCAM软件应有》教学考形考任务作业练习2答案1. 模块是UGNX软件所有模块的基本模块，是启动该软件运行的第一个模块，并且该模块为其他模块提供统一的数据库支持和交互环境。
单选题（2分）A.建模B.制图C.基本环境D.加工正确答案：C2.选择【文件】I【新建】选项，将打开【文件新建】对话框，该对话框中包含4个选项卡，下列选项不属于该对话框的选项卡。
单选题（2分）A.模型B.图纸C.装配D.仿真正确答案：C3.在NX的用户界面中， ___ 区域提示用户下一步该做什么。
单选题（2分）A.信息窗口B.提示行C.状态行D.部件导航器正确答案：B4.使用可以方便地更新和了解部件的基本结构，可以选择和编辑各项的参数。
单选题（2分）A.部件导航器B.装配导航器C.特征列表D.编辑和检查工具正确答案：A5. __ 可以绕点旋转模型单选题（2分）A.单击中建，旋转模型B.按住中建不放，出现绿色“十字”图标后旋转模型C.单击左键，旋转模型D.左右键同时按下，旋转模型正确答案：B6.在【视图】工具条单击按钮，可以调整工作视图的中心和比例以显示所有对象单选题（2分）A.平移B.放大/缩小C.缩放D.适合窗口正确答案：D7.显示样式仅用边缘几何体显示对象。
必须手工更新旋转后的视图来校正显示。
单选题（2分）A.带有隐藏边的线框8.静态线框C.带有淡化边的线框D.局部着色正确答案：B8.如果想转到所选择的面与视图方向平行的视图，应使用按键单选题（2分）A.HomeB.EndC.F7D.F8正确答案：D9. ,可以将当前需要的图标在显示界面上被调出单选题（2分）A.在工具条中，右键单击，选择用户定制B.出坞工具条，在需要的位置双击C.把光标放在工具条一侧，单击左键D.右键单击，使用浮动工具条，显示对话框正确答案：A10.可以定义实体密度单选题（2分）A.双击实体模型，在特征对话框中添加密度值B.在【建模首选项】中设置C.选择【编辑】下拉菜单中的【对象选择工进行密度设置D.在部件导航器中右键实体，选择【属性工进行密度设置。
CAD/CAM复习题1、先进制造技术的核心是计算机辅助设计与辅助制造，简称CAD/CAM 。
2、CAD/CAM系统以计算机硬件和软件为支持环境，通过各个功能模块实现产品的描述、计算、分析、优化、绘图、工艺设计、NC编程、仿真、NC加工和检测等。
3、产品是从需求分析开始，经过设计过程、制造过程最后变成可供用户使用的产品。
4、CAD/CAM技术是提高产品设计质量、缩短产品开发周期、降低产品生产成本提高产品质量的强有力手段。
5、CAD/CAM技术广泛应用于机械、电子、航空、船舶和轻工等领域，它的应用已成为衡量一个国家技术发展水平及现代化水平的重要标志。
6、从信息科学角度看，设计与制造过程是一个关于产品信息的产生处理、交换和管理的过程。
7、CAD/CAM是应用计算机技术，以产生信息建模为基础，以计算机图形处理为手段，以工程数据库核心对产品进行定义、描述和结构设计。
8、CAD/CAM系统的开发涉及几何建模技术、图形处理技术、工程分析技术、数据库与数据交换技术、文档处理、软件编程技术。
9、模具CAD/CAM技术的优越性有哪些？P3答：（1）CAD/CAM技术可以提高模具设计和制造水平，从而提高模具质量；（2）CAD/CAM 技术可以节省时间，提高效率；（3）CAD/CAM技术可以较大幅度降低成本；（4）CAD/CAM 技术将技术人员从繁冗的计算，绘图和NC编程中解放出来，使其可从事更多创造性劳动。
10、模具CAD/CAM技术的特点有哪些？P2答：（1）具有较强的几何建模能力。
（2）有较强的数据管理能力，建有模具标准件的图形数据库，以便调用。
（3）针对数表，线图和公式精选程序化处理。
（4）有丰富的工艺数据库。
11、模具CAD/CAM系统的硬件组成有哪些？P4答：（1）主机，是计算机的核心，由中央处理机、存储器及I/O接口构成。
（2）外存储器（3）图形终端，包括图形显示器与键盘。
（4）输入/输出设备12、目前用做外部存储器的主要有磁盘、硬磁盘、软磁盘和光盘。
13、图形终端包括显示器和键盘，前者按照工作原理可分为向量刷新式、存储管式和光栅扫描3种。
14、图形显示器必须配有图形显示卡，可分为独立和集成两种，区分其性能的重要标志是图形分辨率、色彩和速度。
15、所谓分辨率是指屏幕上可识别的最大光点数。
16、输入设备有键盘、光标控制装置、数字化仪、自动扫描输入机、语音输入设备等。
输出设备有打印机、绘图机、硬拷贝机、缩微输出装置、图形显示器等。
17、软件是使用计算机的技术和方法，是程序和指令的集合。
软件可分为系统软件、支撑软件和应用软件三种。
18、DBMS的含义是数据库管理系统，其中三种数据模型，即：层次模型、网状模型和关系模型。
19、应用软件是在系统软件、支撑软件的基础上，针对某一专门应用领域的需要而研制的软件。
20、专家系统也是一种应用软件，其实质就是一种知识+推理的程序。
21、模具CAD/CAM系统的特点有哪些？P9答：（1）具有产品建模的功能，是根据产品零件图的几何形状，材料特性，精度要求等进行工艺设计与模具设计。
（2）具有修改及再设计的功能，采用参数化设计及变量装配设计方法。
（3）具有存放大量模具标准图形及数据，以及设计准则。
22、模具CAD/CAM系统的关键技术有哪些？P10答：（1）特征建模（2）参数化设计和变量化设计（3）变量装配设计技术（4）工程数据库23、特征建模方法大致可归纳为交互式的定义、特征识别和基于特征的设计三个方面。
24、参数化设计是用几何约束、工程方程与关系来定义产品模型的形状特征。
25、变量化设计是通过求解一组约束方程组，来确定产品的尺寸和形状。
26、装配设计建模的方法主要有自底向上、概念设计、自顶向上三种方法。
27、动态设计过程是正向设计与反向相互结合的过程。
28、工程数据库系统与传统的数据库有很大的区别，主要表现在支持复杂数据类型、复杂数据结构、具有丰富的语义关联、数据模型动态定义与修改、版本管理能力及完善的用户接口。
29、工程数据库一般要满足那些要求？P12答：（1）动态处理模式变化的功能（2）能描述和处理复杂的数据类型（3）支持工程事务处理和恢复（4）支持多库操作和多版本管理（5）支持工程数据的长记录存取和文件兼容处理（6）支持分布环境（7）权限控制（8）用户管理。
30、CAD/CAM技术发展的趋势如何？P12答：集成化、智能化、最优化、标准化、网络化。
31、CAD/CAM系统集成重要包含三层含义，分别是技术信息系统、制造自动化系统、管理信息系统。
32、按功能分，CAD/CAM图形标准大致可分为三类，分别是面向用户的图形标准、面向不同CAD系统的数据交换标准、面向图形设备的图形标注。
33、CAD系统一般由哪些功能模块构成的？P15答：（1）图形处理模块；（2）三维几何造型模块；（3）装配模块（4）计算机辅助工程模块（5）机构动态仿真模块；（6）数据库模块；（7）用户编程模块。
34、何谓矢量图形？何谓点阵图形？各有什么特点？P16—17答：描述由绘图机等绘图工具绘出的工程图样的方法称为矢量图形，描述客观世界中的景物、照片、美术图片和雕塑等的方法称为点阵图形。
前者记录的是图形的形状参数与属性参数，后者用填充来表示图形，构成点阵的都具有一定灰度与色彩。
通常将矢量图形称为图形，点阵图形称为图像。
35、计算机处理图形系统的分类有哪些？处理图形技术与算法有哪些？P17答：静态自动图形处理系统和动态交互绘图系统。
处理图形技术与算法有：图形编辑技术、真实图形技术、虚拟现实技术及科学计算的可视化技术等。
36、一般规则曲线、曲面可按其参数方程生成。
37、布尔运算是几何建模中的核心算法，通过求交、并、差等运算将基本的几何体拼合成所需的任意复杂的物体。
38、常见的二维图形的变换有哪些？P20答：比例变换、对称变换、错切变换、旋转变换和平移变换。
39、计算机处理图形的硬件和软件分别有哪些组成部分？P1答：主机、外存储器、图形终端、输入/输出设备。
40、试写出齐次坐标系下二维图形变换中平移变换的变换矩阵。
（x，y方向上的平移量分别为8和9）41、三维空间几何图形变化矩阵为4×4阶矩阵，此矩阵可分为四个部分，其中左上角部分控制着图形的错切变换。
42、在三维空间里，当以视点为投影中心，将三维物体投影于某投影平面时，便在该平面内产生三维物体的像，这就是透视投影。
又称中心投影。
43、参数化绘图是指设计图形的拓朴关系不变，尺寸形状由一组参数进行约束。
44、参数化绘图与变量绘图在本质上是一致的，都是在约束的基础上驱动产生新的图形，不同的仅仅是约束自由度的范围。
45、参数化绘图和变量化绘图的实现方法分别如何？P27答：参数化绘图实现方法：（1）建立几何拓扑模型，（2）进行参数化标注，（3）推导参数表达式（4）编制程序。
变量化绘图实现方法：整体求解法，局部求解法、几何推理法、辅助线求解法。
46、几何造型过程中，对物体的描述和表达包含几何信息和拓朴信息两方面内容。
47、根据造型空间的不同，将几何造型分成二维和三维造型两类，其中后者又可以分成四种，分别为线框造型、曲面造型、实体造型、特征造型。
48、基本的曲面面素有哪些？答：平面、规则面、旋转面、柱状面、贝赛尔面、B样条曲面、昆式曲面、圆角面、等距离面。
49、实体造型的标志就是在计算机内部，以实体描述物体，它记录了实体全部的点、线、面、体的拓朴信息。
50、布尔运算三种运算方法的符号分别为：U 、∩、\ 。
51、利用扫描法生产实体需要两个条件，分别是：扫描截面和扫描。
52、三维实体造型在计算机内部的表示方式有哪几种？答：边界表示法、构造立体几何法、混合模式。
53、实体造型的发展趋势有哪些？答：（1）采用混合模式,（2）以精确表示形式存储曲面、实体模型,（3）引入参数化、变量化的造型方法，以便产品设计过程中的修改，(4)采用特征造型，实现CAD/CAM系统集成。
54、特征造型中，特征的含义是？答：一方面包括实体的几何信息和拓扑信息，另一方面还包含了产品设计与制造过程的非几何信息。
55、特征造型如何分类？特征造型的特点是什么？答：特征造型由形状特征、精度特征、材料特征组成，特点：（1）便于进行计算机辅助工艺规程的设计及组织生产（2）实现了真正意义上的CAD/CAPP/CAM集成，且支持并行工程（3）有利于实现产品设计、制造方法的标准化、系列化、规范化，保证产品有较好的工艺性，降低产品生产成本。
56、何谓部件、跟部件、基部件、子装配、装配树？部件样本有哪些性质？答：（1）组成装配的基本单元叫部件；（2）根部件是装配模型的最顶层机构，也是装配模型的图形文件名；（3）基部件是放到装配中的第一个部件，它和零件造型中的基特征非常相似。
（4）子装配是由一系列零件装配而形成的附属大于装配体的较小装配体。
它是装配模型中逻辑上附属于上层体系一个零件组；（5）所有的部件添加在基部件上面，形成一个树状的结构叫做装配树。
（6）部件样本性质：（1）减少了模型占有的磁盘空间；（2）零件修改时，所以引用过部件样本的装配模型都会自动刷新，无须逐个修改，从而大大减少了工作量，同时避免因为修改遗漏所带来的错误，（3）在不同的装配模型中采用外部引用方式，不需要重复构造就可以在文件之间反复引用。
57、三维空间一个自由零件的自由度是6 个，平面内的一个零件的自由度是 1 个。
58、常见装配约束的类型有哪些？答：贴合、对齐、角度、平行、正交哦、中心、距离。
59、在添加装配约束的过程中，需要注意的问题有哪些？答：（1）先后添加的约束不能矛盾，（2）优先使用平面约束（3）优先使用实体表面的约束，（4）对称的情况下尽量参考对称面。
60、常见的装配操作有哪些？装配规划的主要步骤如何？装配分析主要是哪两方面的分析？答：（1）添加、删除、替换、抑制与解除抑制、重定位、阵列。
（2）装配分析主要是装配干涉分析和物性分析。
61、采用“自顶向下”的设计方法需要经过哪些基本步骤？答：（1）确定设计要求；（2）定义大致的装配结构；（3）设计骨架模型（4）部件级设计与装配；（5）零件级设计；（6）生成工程图。
62、为了实现不同的CAD/CAM系统的产品变换，常用的交换接口方式有哪两种？在实际中以哪种方式为多，该种标准最典型的代表是IGES 和STEP 。
答：专用数据交换接口和通用数据交换接口，实际中以通用数据交换接口为主。
63、IGES是单元和单元属性描述产品的几何模型，其中前者是基本的信息单位，又分为几何、尺寸标注、属性、结构四种单元，每种单元由分类入口和参数两部分组成。
64、IGES数据文件在逻辑上划分为哪五个区段？P46答：起始段、全局段、目录索引段、参数数据段、结束段。
65、STEP体系结构从内向外分为哪三个层次的结构？答：物理层、逻辑层、应用层。
