（电力行业）电缆报验申请表电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：隐蔽工程检查记录编号电缆敷设施工记录共页第页直埋电缆敷设检验批质量验收记录电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：隐蔽工程检查记录编号电缆敷设施工记录共页第页直埋电缆敷设检验批质量验收记录电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：隐蔽工程检查记录编号电缆敷设施工记录共页第页直埋电缆敷设检验批质量验收记录电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：隐蔽工程检查记录编号电缆敷设施工记录共页第页直埋电缆敷设检验批质量验收记录电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：隐蔽工程检查记录编号电缆敷设施工记录共 页 第页直埋电缆敷设检验批质量验收记录电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：隐蔽工程检查记录编号电缆敷设施工记录共 页 第页直埋电缆敷设检验批质量验收记录电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：隐蔽工程检查记录编号电缆敷设施工记录共 页 第页直埋电缆敷设检验批质量验收记录电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：隐蔽工程检查记录编号电缆敷设施工记录共页第页直埋电缆敷设检验批质量验收记录电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：。

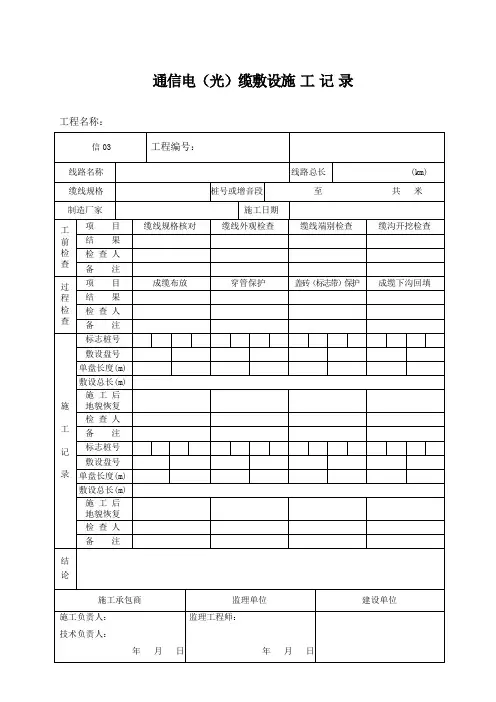

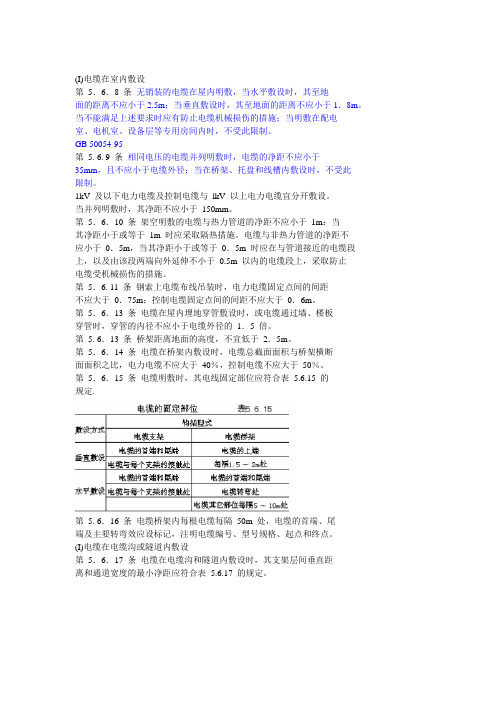

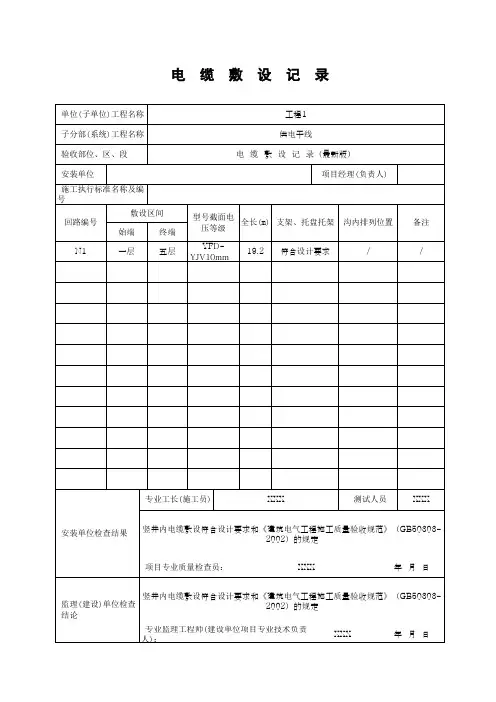

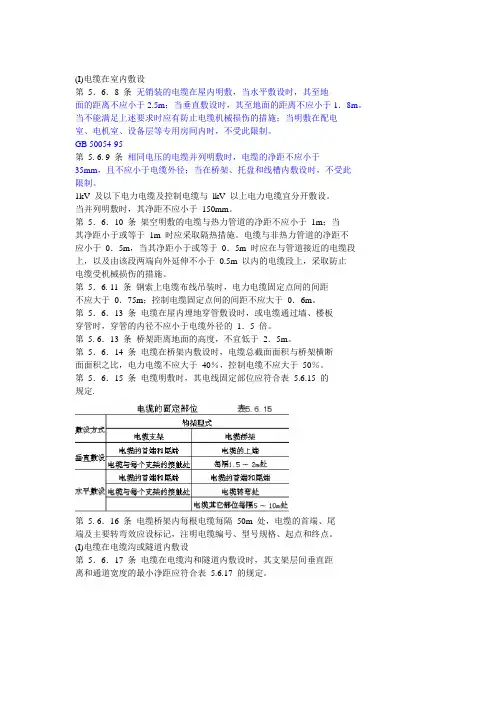

(I)电缆在室内敷设第5．6．8 条无销装的电缆在屋内明敷，当水平敷设时，其至地面的距离不应小于2.5m；当垂直敷设时，其至地面的距离不应小于1．8m。
当不能满足上述要求时应有防止电缆机械损伤的措施；当明敷在配电室、电机室、设备层等专用房间内时，不受此限制。
GB 50054-95第5. 6. 9 条相同电压的电缆并列明敷时，电缆的净距不应小于35mm，且不应小于电缆外径；当在桥架、托盘和线槽内敷设时，不受此限制。
1kV 及以下电力电缆及控制电缆与lkV 以上电力电缆宜分开敷设。
当并列明敷时，其净距不应小于150mm。
第5．6．10 条架空明敷的电缆与热力管道的净距不应小于1m；当其净距小于或等于1m 时应采取隔热措施。
电缆与非热力管道的净距不应小于0．5m，当其净距小于或等于0．5m 时应在与管道接近的电缆段上，以及由该段两端向外延伸不小于0.5m 以内的电缆段上，采取防止电缆受机械损伤的措施。
第5．6. 11 条钢索上电缆布线吊装时，电力电缆固定点间的间距不应大于0．75m；控制电缆固定点间的间距不应大于0．6m。
第5．6．13 条电缆在屋内埋地穿管敷设时，或电缆通过墙、楼板穿管时，穿管的内径不应小于电缆外径的1．5 倍。
第5. 6．13 条桥架距离地面的高度，不宜低于2．5m。
第5．6．14 条电缆在桥架内敷设时，电缆总截面面积与桥架横断面面积之比，电力电缆不应大于40％，控制电缆不应大于50％。
第5．6．15 条电缆明敷时，其电线固定部位应符合表 5.6.15 的规定.第5. 6．16 条电缆桥架内每根电缆每隔50m 处，电缆的首端、尾端及主要转弯效应设标记，注明电缆编号、型号规格、起点和终点。
(I)电缆在电缆沟或隧道内敷设第5．6．17 条电缆在电缆沟和隧道内敷设时，其支架层间垂直距离和通道宽度的最小净距应符合表 5.6.17 的规定。
第5．6. 18 条电缆沟和电线隧道应采取防水措施；其底部排水沟的坡度不应小于O．5％，并应设集水坑；积水可经集水坑用泵排出，当有条件时，积水可直接排入下水道。
5 电缆敷设5.1 一般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外力、过热、腐蚀等危害。
2满足安全要求条件下，应保证电缆路径最短。
3应便于敷设、维护。
4宜避开将要挖掘施工的地方。
5充油电缆线路通过起伏地形时，应保证供油装置合理配置。
5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
3同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
5.1.4同一层支架上电缆排列的配置，宜符合下列规定：1控制和信号电缆可紧靠或多层叠置。
2除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
3除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。
5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
工艺编号项目/工艺名称工艺标准施工要点图片示例0302000000 0302010000 03020101000302010101直埋电缆沟槽开挖（1）通过收资，了解电缆所经地区的管线或障碍物的情况，并在适当位置进行样沟的开挖，开挖深度应大于电缆埋设深度。
(2)按电缆路径开挖沟槽，应满足以下要求：1）自地面至电缆上面外皮的距离,不小于0.7m,35kv及以上为1m。
2）穿越道路和农村时分别为1m和1.2m。
3）穿越城市交通道路和铁路路轨时，应满足设计规范要求并采取保护措施。
4）在寒冷地区施工，开挖深度还应满足电缆敷设于冻土层之下，或采取穿管等特殊措施。
（1）沟槽开挖前应进行围护工作。
（2）电缆敷设工程必须根据批准的设计文件，在敷设前要挖掘足够数量的样洞，查清沿线地下管线和土质情况，以确定电缆的正确走向。
（3）样沟深度应大于电缆敷设深度。
（4）开挖路面时，应将路面铺设材料和泥土分别堆置，堆置处和沟边应保持不小于300mm通道。
堆土高度不宜高于0.7m。
（5）对开挖出的泥土应采取防止扬尘的措施。
（6）在山坡地带直埋电缆，应挖成蛇形曲线，曲线振幅为1.5m，以减缓电缆的敷设坡度，使其最高点受拉力较小，且不易被洪水冲断。
0302010102直埋电缆敷设（1）直埋于地下的电缆上下应铺以不小于100mm厚的软土或沙层，并加盖板两层电缆保护板，第二层保护板必要时用预制钢筋混凝土板加以保护，其覆盖宽度应超过电缆两侧各50mm，然后用预制钢筋混凝土板加以保护。
也可把电缆放入预制钢筋混凝土槽盒内后填满砂或细土，然后盖上槽盒盖。
为识别电缆走向，宜沿电缆敷设路径设置电缆标示。
（2）电缆穿越城市交通道路和铁路路轨时应采取保护措施。
（3）电缆排列整齐，弯度一致，电缆同路径顺行敷设时电缆在转弯处不应出现交叉。
（4）电缆在敷设过程中无机械损伤。
直埋电缆接头盒外应有防止机械损伤的保护盒（环氧树脂接头盒除外）。
（5）电缆穿波纹管敷设时，应沿波纹管顶全长加盖保护板或浇筑厚度不小于100mm的素混凝土，宽度不应小于管外两侧各50mm。

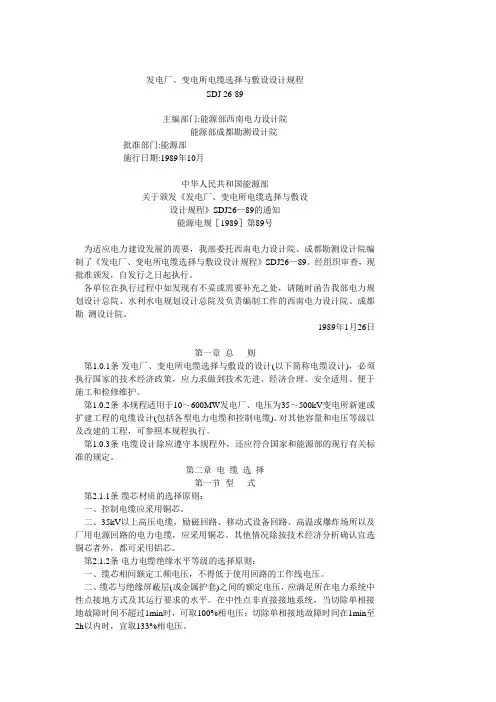

发电厂、变电所电缆选择与敷设设计规程SDJ 26-89主编部门:能源部西南电力设计院能源部成都勘测设计院批准部门:能源部施行日期:1989年10月中华人民共和国能源部关于颁发《发电厂、变电所电缆选择与敷设设计规程》SDJ26—89的通知能源电规［1989］第89号为适应电力建设发展的需要，我部委托西南电力设计院、成都勘测设计院编制了《发电厂、变电所电缆选择与敷设设计规程》SDJ26—89。
经组织审查，现批准颁发，自发行之日起执行。
各单位在执行过程中如发现有不妥或需要补充之处，请随时函告我部电力规划设计总院、水利水电规划设计总院及负责编制工作的西南电力设计院、成都勘测设计院。
1989年1月26日第一章总则第1.0.1条发电厂、变电所电缆选择与敷设的设计(以下简称电缆设计)，必须执行国家的技术经济政策，应力求做到技术先进、经济合理、安全适用、便于施工和检修维护。
第1.0.2条本规程适用于10～600MW发电厂、电压为35～500kV变电所新建或扩建工程的电缆设计(包括各型电力电缆和控制电缆)。
对其他容量和电压等级以及改建的工程，可参照本规程执行。
第1.0.3条电缆设计除应遵守本规程外，还应符合国家和能源部的现行有关标准的规定。
第二章电缆选择第一节型式第2.1.1条缆芯材质的选择原则：一、控制电缆应采用铜芯。
二、35kV以上高压电缆，励磁回路、移动式设备回路、高温或爆炸场所以及厂用电源回路的电力电缆，应采用铜芯。
其他情况除按技术经济分析确认宜选铜芯者外，都可采用铝芯。
第2.1.2条电力电缆绝缘水平等级的选择原则：一、缆芯相间额定工频电压，不得低于使用回路的工作线电压。
二、缆芯与绝缘屏蔽层(或金属护套)之间的额定电压，应满足所在电力系统中性点接地方式及其运行要求的水平。
在中性点非直接接地系统，当切除单相接地故障时间不超过1min时，可取100%相电压；切除单相接地故障时间在1min至2h以内时，宜取133%相电压。
可编辑修改精选全文完整版铁路变配电所电缆敷设施工作业指导书1.1电缆敷设施工准备1.1.1劳动组织电缆二次配线工作每个变电所设一名施工技术负责人，配电装置和配电盘、柜按每处或每面设一名技术工人考虑，校线工作由配线人员互相配合完成。
1.1.2施工机具表1.1.2—11.1.3施工材料表1.1.3—11.2电缆敷设施工作业流程电缆敷设的施工包括施工准备、电缆施放、电缆绑扎、电缆头制作及固定。
施工作业流程图如下：1.2.1施工准备包括支架安装、电缆管加工、电缆走向测量、电缆试验、电缆标识牌制作。
电缆盘在滚动前,应检查电缆盘的牢固性,滚动应顺着电缆盘上的箭头指示或电缆的缠紧方向。
下列地点敷设电缆如未设电缆沟,电缆应穿管防护,保护管内径应大于电缆外径的1.5倍:通过水沟、公路、铁路岔线、出入建筑物时；沿电杆、构架、建筑物引上，其地下0.5m 至距地面2m高内。
电缆管加工应符合下列要求:电缆管内壁及管口光滑无毛刺;电缆管在弯制后,应无裂缝和明显的凹瘪现象;采用金属电缆管应镀锌、涂防腐漆或沥青；每根电缆管直角弯不应超过二个，弯曲半径符合电缆弯曲半径的规定。
明敷电缆管应用卡子固定在支架或墙上，电缆管支持点的距离，当设计无规定时，不宜超过3m。
电缆管的连接应符合下列要求:金属管采用带丝扣的管接头时应密封良好,采用大一级的短管套接时,短管两端焊牢密封,短管长度不大于电缆管的外径的2.2倍;硬质塑料管采用套接或插接,其深度为管子内径的1.1倍以上,插接面粘牢密封,采用套接时套管两端应封焊。
引至设备的电缆管管口位置，应便于电缆与设备的连接并不妨碍设备拆装和进出，并列敷设的电缆管管口高度应一致。
电缆支架、吊架、桥架的加工应符合下列要求：所有钢材调整平直，切口无卷边毛刺；连接用焊接或螺栓连接固定牢固；金属支架进行防腐处理。
电缆支架、吊架、桥架安装应牢固，横平竖直，固定方式应符合设计要求，各支架的同层横档应在同水平面上，在有坡度的电缆沟或建筑物上安装应有与电缆沟或建筑物相同的坡度。
