施工洞口及开关、插座盒预留预埋新法

预留孔及预埋件的施工方法与技巧随着建筑工程的不断发展，预留孔及预埋件在工程中扮演着重要的角色。

它们作为连接、固定和支撑各种构件的工具，可以有效地提高建筑物的稳定性和安全性。

本文将探讨预留孔及预埋件的施工方法与技巧，帮助读者更好地理解和运用它们。

一、预留孔施工方法与技巧1. 确定孔径和孔距预留孔的孔径和孔距是施工的关键。

在确定孔径时，需要考虑结构的载荷和使用要求，选择合适的孔径以确保孔的稳定性和可靠性。

同时，在确定孔距时，需要考虑连接件的尺寸和作用范围，并按照设计要求进行合理的布局。

2. 选择适当的孔位在预留孔的施工过程中，选择适当的孔位是非常重要的。

需要避免与其他构件或预埋件相冲突，保证施工的连贯性和整体性。

同时，还需要确保孔位在结构中的强度和稳定性，避免因孔位的不当选择而导致结构的损坏或安全事故的发生。

3. 采用适当的施工方法预留孔的施工方法也是关键。

常见的方法包括手工打孔、机械打孔和水压打孔等。

在选择施工方法时，需要根据具体情况进行综合考虑，考虑工期、成本和质量等因素，并制定相应的施工方案。

对于较大孔径的施工，可以考虑采用机械打孔或水压打孔等辅助工具，提高施工效率和质量。

4. 注意施工安全和防护在预留孔的施工过程中，安全是首要考虑的因素。

施工人员需要佩戴合适的个人防护装备，如安全帽、防护眼镜和手套等，以保护自身安全。

同时，还需要注意施工现场的防护，设置合理的防护措施，避免孔位的坍塌或其他意外事故的发生。

二、预埋件的施工方法与技巧1. 选用适当的预埋件材料预埋件的材料选择直接影响到工程的质量和使用寿命。

需要根据具体的使用环境和要求选择适当的预埋件材料，如预应力钢筋、锌钢塑板和金属固定件等。

在选择材料时，需要考虑其耐候性、耐腐蚀性和耐火性等因素，并确保其符合相关的技术标准和规范要求。

2. 合理布置预埋件的位置在进行预埋件施工时，合理布置预埋件的位置是非常重要的。

需要根据设计要求和使用功能进行布置，确保预埋件在施工过程中能够起到稳定和支撑的作用。

装修电路布线如何施工开关插座安装方法详解电路改造是紧要的隐匿工程之一，在施工中，电路改造的工序比较多而杂，很简单会显现一些安全隐患，因此电路改造施工过程必需严格按规范进行。

很多伙伴在装修的时候没有考虑到入住后的实际需要，往往对电线插座的安装掉以轻心。

到了入住就懊悔莫及。

因此，装修时考虑清楚，以免让电线插座给入住留下装修缺憾。

电路改造，假如施工不当，就很简单显现漏电、短路等问题，不但处理起来很麻烦，而且一不当心还可能酿成触电、火灾等事故，对人的生命及家庭财产造成极大的威逼。

因此，要重视电路改造施工要求。

越是隐匿小细节的地方，我们越不能掉以轻心，在装修时考虑清楚，以免让电线插座给入住留下装修缺憾。

Part1：电路与开关插座布置规划客厅卧房电线布线及开关插座布置规划客厅电路改造：客厅需要安装的电线线路包括电源线、照明线、空调线、电视线、电话线、电脑线、门铃线等。

电线的位置需要事先考虑好，做好预留工作，一般来说，就在沙发的边沿处预留电话线口，在户门内侧预留门铃线口，饮水机、加湿器等设备预留电源口，一般情况客厅至少应留5个电源线口。

空调，DVD机等不拔插头都处于待机状态的东西最好装有开关的插座面板，这样不用的时候就直接关掉，不会挥霍电。

卧房电路改造：卧房电路改造一般包括电源线、照明线、空调线、电话线和电脑线。

床头柜的上方预留电源线口，并采纳5孔插线板带开关为宜，可以削减床头灯没开关的麻烦。

梳妆台上方应预留电源接线口（吹风机）；另外考虑梳妆镜上方应有反射灯，在电线盒旁另加装一个开关；卧房灯具最好采纳双控开关，一个安装在卧房门外侧，另一个开关安装在床头柜上侧或床边较易操作部位，这样晚上睡觉时就不用起身去卧房门旁边关。

客厅与卧房是人员集中的重要活动场所，家用电器点多，设计应依据建筑装修布置图布置插座，并应保证每个重要墙面都有电源插座。

1、插座数量预估在考虑客厅与卧房等空间的插座时，应保证每个重要墙面均有一个5孔插座，以充足日常生活所需。

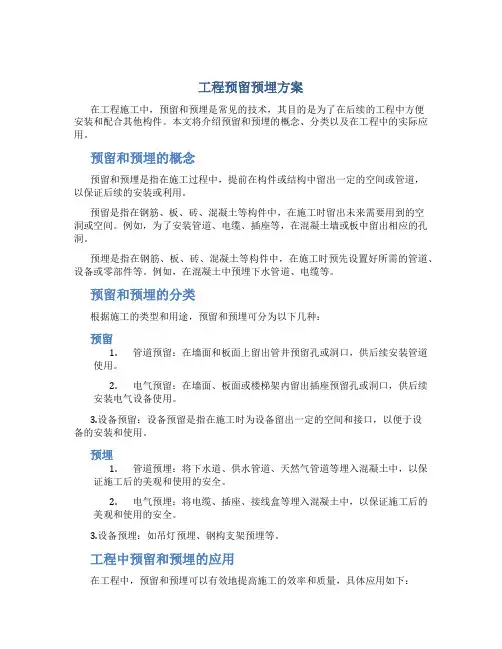

工程预留预埋方案在工程施工中，预留和预埋是常见的技术，其目的是为了在后续的工程中方便安装和配合其他构件。

本文将介绍预留和预埋的概念、分类以及在工程中的实际应用。

预留和预埋的概念预留和预埋是指在施工过程中，提前在构件或结构中留出一定的空间或管道，以保证后续的安装或利用。

预留是指在钢筋、板、砖、混凝土等构件中，在施工时留出未来需要用到的空洞或空间。

例如，为了安装管道、电缆、插座等，在混凝土墙或板中留出相应的孔洞。

预埋是指在钢筋、板、砖、混凝土等构件中，在施工时预先设置好所需的管道、设备或零部件等。

例如，在混凝土中预埋下水管道、电缆等。

预留和预埋的分类根据施工的类型和用途，预留和预埋可分为以下几种：预留1.管道预留：在墙面和板面上留出管井预留孔或洞口，供后续安装管道使用。

2.电气预留：在墙面、板面或楼梯架内留出插座预留孔或洞口，供后续安装电气设备使用。

3.设备预留：设备预留是指在施工时为设备留出一定的空间和接口，以便于设备的安装和使用。

预埋1.管道预埋：将下水道、供水管道、天然气管道等埋入混凝土中，以保证施工后的美观和使用的安全。

2.电气预埋：将电缆、插座、接线盒等埋入混凝土中，以保证施工后的美观和使用的安全。

3.设备预埋：如吊灯预埋、钢构支架预埋等。

工程中预留和预埋的应用在工程中，预留和预埋可以有效地提高施工的效率和质量，具体应用如下：1.预留管道孔洞：在施工混凝土墙、板和楼梯架时，保证在合适的位置留孔洞，以便于管道的安装和连接。

2.预埋电气设备：在施工混凝土墙、板和楼梯架时，将电缆、插座等预埋入混凝土中，避免施工完成后的落地需破墙布线。

3.设备预留：在施工过程中，预留相应的承重的空间，保证设备的安放和使用。

4.预留预埋方案的标准化和规范化：在工程的设计和施工过程中，制定相应的标准和规范，规范预留和预埋的尺寸大小、位置和设置要求。

总结工程中预留和预埋是常见的技术和方法，其能够提高施工效率和质量，为后续的工程提供了便利条件。

开关插座安装施工方法与技术措施开关和插座的安装施工方法和技术措施是电气工程中非常重要的一部分，它关系到家庭和建筑物的用电安全和便利性。

以下是开关和插座安装的一些常见方法和技术措施：一、开关和插座的安装施工方法：1. 首先确定开关和插座的位置：根据使用需求和设计布局，确定开关和插座的具体位置。

通常情况下，插座应距离地面50~60cm，开关应距离地面120cm以上。

2.预埋电线管：在墙体内使用电线管预埋电线，这样可以更方便地将电线引入开关和插座位置。

根据具体情况，选择合适的电线管规格，注意管道的保护和固定。

3.铺设电线：在预埋电线管中铺设电线，并进行合适的连接和接地。

电线应根据规定使用合适的橡皮套、绝缘管等材料进行绝缘处理，避免可能的电击风险。

4.安装开关和插座：在预先确定的位置上开孔，安装开关和插座。

注意开关和插座的尺寸和规格要与孔洞匹配，安装时要合理固定，确保牢固和稳定。

5.连接电线：将电线与开关和插座连接，确保接线正确、牢固和可靠。

根据不同的连接方式和需求，选择合适的接线端子和连接方法。

6.进行试验和验收：完成安装后，进行电气试验，确保开关和插座的正常使用。

同时要进行验收，确保施工质量和符合安全标准。

二、开关和插座安装的技术措施：1.合理规划电气布线：在进行开关和插座的安装前，要进行合理的电气布线规划。

根据不同的用电需求和安全标准，确定合适的电线管径和板线规格，确保电气系统的正常运行和安全使用。

2.选择合适的材料和设备：在开关和插座的安装中，选择合适的材料和设备是非常重要的。

要选择符合国家标准和质量认证的产品，确保产品的质量和安全性能。

3.注意电线的敷设和固定：在安装过程中，要注意电线的敷设和固定。

电线应按照要求进行固定，避免过于松散或过于紧绷，以免影响电线的绝缘和导电性能。

4.电压等级和用电负荷匹配：在选择开关和插座时，要根据实际用电负荷和电压等级进行匹配。

过高或过低的电压等级都会影响电器的正常运行和安全性。

本工程为室内预埋电线安装施工，主要包括室内照明、插座、开关等电线的预埋及布线。

为确保工程质量和施工安全，特制定本施工方案。

二、施工准备1. 材料准备：电线、电线管、接线盒、开关、插座、绝缘胶带、胶水、螺丝、锤子、电钻等。

2. 工具准备：电钻、扳手、螺丝刀、切割机、剥线钳、电笔等。

3. 人员准备：电工、施工员、质检员等。

三、施工工艺1. 施工前，对施工现场进行清理，确保无杂物、无障碍物。

2. 根据设计图纸，确定电线走向，绘制施工图，并进行现场核对。

3. 预埋电线管：（1）在墙体、地面等预埋部位，根据设计要求，使用电钻打孔。

（2）将电线管穿入孔内，确保电线管在孔内平直，无扭曲。

（3）在电线管接口处，使用胶水粘接，确保连接牢固。

（4）在电线管拐弯处，使用弯头或三通进行连接。

4. 布线：（1）将电线剥皮，插入接线盒内，并固定牢固。

（2）根据设计要求，将电线连接到开关、插座等电器设备上。

（3）使用绝缘胶带对电线接头进行绝缘处理。

5. 施工验收：（1）检查电线走向是否符合设计要求，电线管连接是否牢固。

（2）检查电线接头是否绝缘良好，接线是否正确。

（3）检查开关、插座等电器设备是否安装牢固，功能正常。

四、施工注意事项1. 施工过程中，严格遵守安全操作规程，确保施工安全。

2. 在电线管预埋过程中，注意保护电线管，避免损坏。

3. 电线连接时，确保连接牢固，绝缘良好。

4. 施工完成后，对施工部位进行清理，确保施工现场整洁。

五、施工进度安排1. 施工准备：1天2. 电线管预埋：2天3. 布线：2天4. 施工验收：1天5. 施工总结：1天总计：7天六、质量保证措施1. 严格按设计要求施工，确保工程质量。

2. 施工过程中，加强对施工人员的培训，提高施工技能。

3. 施工完成后，进行严格的验收，确保工程质量合格。

4. 对施工过程中发现的问题，及时整改，确保工程质量。

通过以上施工方案，确保室内预埋电线安装工程顺利进行，为用户提供安全、可靠的用电环境。

水电预埋做法及注意事项水电预埋是指在装修中将水电管线、插座等设备事先埋入墙体或地面中，使其成为装修的基础设施。

正确的水电预埋做法和注意事项是确保房屋的使用安全和便利性的关键。

以下是水电预埋的做法和注意事项：一、水电预埋的做法1.施工前设计：在开始进行水电预埋施工之前，首先需要根据房屋的布局和功能要求进行设计。

细致的设计可以确保各个房间的供水、排水、电力等设备的布局合理，并减少施工中的误差。

2.施工前验收土建结构：水电预埋施工需要在土建结构完成之前进行，因此需要在进行水电预埋前验收土建结构的质量问题。

如发现有裂缝、明显的变形等情况，需要进行处理和修补，以免影响水电预埋的施工。

3.水电预埋施工：水电预埋施工需要严格按照设计图纸和要求进行。

水电管线需要保持平直，并且嵌入到墙体或地面内，以保证后续装修过程中不会受到破坏。

插座、开关等电器设备的安装位置和数量也需要按照设计要求安装。

4.完成后验收：水电预埋施工完成后需要进行验收。

验收时需要检查各个水电设备的连接是否牢固，电器设备是否正常开启和关闭，水管是否有漏水、排水是否通畅等问题。

二、水电预埋的注意事项1.考虑未来的扩展需求：在进行水电预埋设计时，需要考虑未来可能的扩建或改建需求。

留出足够的余量，以方便后续的改动和调整。

2.保持管线的分离：水电管线应该保持分离，水管和电线之间应有一定的安全距离，以避免发生交叉干扰和安全隐患。

3.区分冷热水管线：在水电预埋施工中，应该明确区分冷热水管线，以避免日后使用时出现混淆和错误。

4.确保防水性能：水电预埋施工中应该注意防水，特别是在卫生间、厨房等湿区。

水管和排水管道的连接处应进行密封处理，确保防水性能。

5.地板下预留孔洞和节点：在地板下进行水电预埋时，需要预留一些孔洞和节点，以便后续维修和检修。

6.保护预埋设备：在水电预埋完成后，需要对预埋设备进行保护，以免被其他施工、装修活动破坏。

进行地面铺设时，需要小心处理，以免刮碰损坏。

工程施工电路预留一、前言工程施工电路预留是指在施工过程中，在建筑物或场地中，为后续安装电气设备和接线，而提前预留电路的布线、插座、开关等条件。

正确的工程施工电路预留可以大大提高施工效率，避免后期改动带来的不便和额外成本，并保证电气设备的正常使用。

因此，在工程施工中，电路预留是至关重要的一部分。

二、工程施工电路预留的原则1、充分沟通：在施工前，建筑师、设计师、施工方和电气工程师应该充分沟通，明确电气设备的位置、规格和数量，以便确定需要预留的电路。

2、合理设计：根据实际需求和规范要求，设计合理的电路预留方案，包括电线管道、插座、开关盒和配电箱等。

3、标准规范：遵循相关的电气规范标准，确保预留的电路符合安全和稳定的要求。

4、良好质量：选择优质的电线、插座和开关等材料，保证预留的设备耐用和安全。

5、配套设施：预留的电路应该考虑到未来可能的扩展和改动，保证后期安装的设备能够连接到电源。

6、施工规范：在施工过程中，严格按照设计方案施工，保证线路正确、插座合适、开关位置合理。

7、验收标准：施工完成后，应该进行电路预留的验收，检查线路连接是否正确、设备是否完好。

三、工程施工电路预留的注意事项1、安全第一：在进行电路预留施工时，务必注意安全，确保施工人员遵守相关规定和操作规程。

2、施工质量：电路预留的质量直接影响后续设备的使用效果，要求施工单位高度重视，精细施工。

3、施工进度：电路预留是整个工程的重要一环，要保证施工进度和与其他工序的衔接。

4、施工环境：在施工前，必须了解工程现场的环境情况，确保施工条件的安全和合理。

5、沟通协调：在施工过程中，不同方面的施工人员应该密切协作，保证电路预留的顺利进行。

6、验收保证：电路预留的验收是施工质量的保证，严格按照验收标准进行检查和确认。

7、文档保存：施工完成后，要保存电路预留的相关文件资料，便于后期维护和改动。

四、电路预留的具体内容1、电线管道：根据布局和需求，在建筑物内外铺设电线管道，确定电路走向和连接点。

电气管路的预埋方案1）在结构施工时，电气应密切配合土建及其它工种做好各种管路的敷设，根据暗配电箱的外型尺寸，先预留洞口后注箱。

暗开关、插座、灯头盒随配管一次性到位固定牢固。

管路、箱、盒及孔、洞、沟槽预埋预留时注意加强检查，绝不能有遗漏，浇筑混凝土时应设专人看护。

暗开关、插座盒固定时，要按照墙体的混凝土保护层及墙面做法，然后用2根ф8的钢筋，在线盒的上、下侧水平固定。

钢筋两端绑扎在结构钢筋上，根据保护层的厚度，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞。

2）现浇混凝土柱、墙上的接线盒内施工方法。

在土建绑完墙体双层钢筋后，根据土建1m水平线，按图纸加上地面厚度，弹线定位，定出暗配箱、暗开关、插座盒的位置、标高，考虑保护层的厚度及墙面做法。

然后敷设管路，从配电箱至开关、插座、灯位，然后反管路按1m一个固定点绑牢。

3）现浇混凝土楼板内，管路敷设主要方法。

待土建支完混凝土模板，土建绑底层钢筋后，根据图纸灯位房间四周墙的厚度，测灯位弹十字线，固定灯头盒，灯头盒用锯末掺泥封堵，配管时先连接好与墙相连管子，再连接一段与盒相连的管子，管与盒连接采用锁母连接。

4）管口不能出现斜口，管与管采用通丝管箍连接。

管子进入箱盒时，丝扣的长度在15mm左右，锁紧跟母后，丝扣外漏2～3扣为宜。

5）管子敷设连接紧密,管口光滑、护口齐全，严禁熔焊连接。

穿过设备基础处加套保护管，加套的保护管在隐蔽工程记录中标示正确。

6）线路进入电气设备和器具的管口位置要正确，补偿装置应平整、管口光滑、护口牢固，与管子连接可靠，盒（箱）内清洁无杂物。

7）按照电气图纸对照土建留洞图、设备基础图查看留洞、设备基础的位置和尺寸，对土建预留洞口及设备基础进行位置、尺寸核对和检查。

在土建支设设备基础模板时，电气专业应检查设备基础的预留位置、尺寸和模板的牢固情况。

如果土建预留不符合设备专业要求，应及时向项目部提出并协调。

8）电线管路敷设至设备基础时，应对照土建图纸及设备基础线进行敷设。

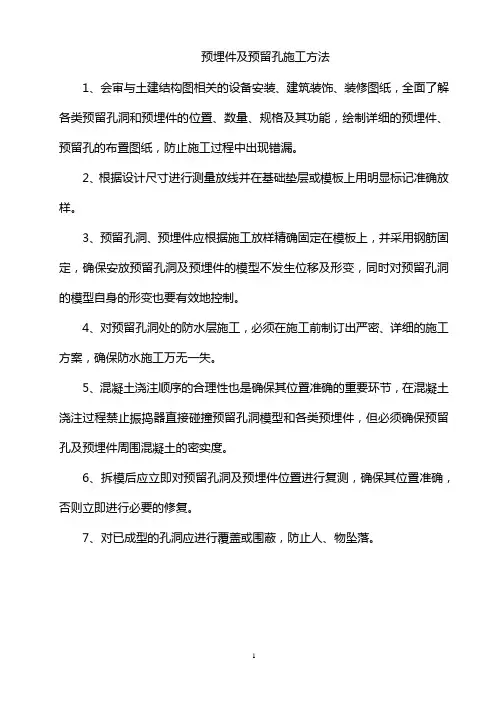

预埋件及预留孔施工方法
1、会审与土建结构图相关的设备安装、建筑装饰、装修图纸，全面了解各类预留孔洞和预埋件的位置、数量、规格及其功能，绘制详细的预埋件、预留孔的布置图纸，防止施工过程中出现错漏。

2、根据设计尺寸进行测量放线并在基础垫层或模板上用明显标记准确放样。

3、预留孔洞、预埋件应根据施工放样精确固定在模板上，并采用钢筋固定，确保安放预留孔洞及预埋件的模型不发生位移及形变，同时对预留孔洞的模型自身的形变也要有效地控制。

4、对预留孔洞处的防水层施工，必须在施工前制订出严密、详细的施工方案，确保防水施工万无一失。

5、混凝土浇注顺序的合理性也是确保其位置准确的重要环节，在混凝土浇注过程禁止振捣器直接碰撞预留孔洞模型和各类预埋件，但必须确保预留孔及预埋件周围混凝土的密实度。

6、拆模后应立即对预留孔洞及预埋件位置进行复测，确保其位置准确，否则立即进行必要的修复。

7、对已成型的孔洞应进行覆盖或围蔽，防止人、物坠落。

1。

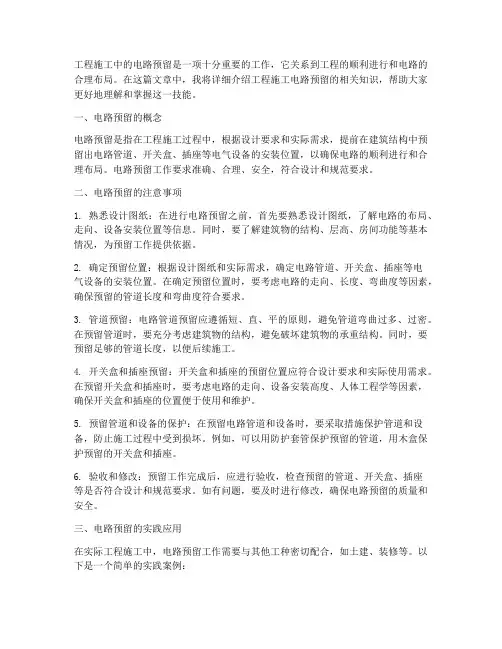

工程施工中的电路预留是一项十分重要的工作，它关系到工程的顺利进行和电路的合理布局。

在这篇文章中，我将详细介绍工程施工电路预留的相关知识，帮助大家更好地理解和掌握这一技能。

一、电路预留的概念电路预留是指在工程施工过程中，根据设计要求和实际需求，提前在建筑结构中预留出电路管道、开关盒、插座等电气设备的安装位置，以确保电路的顺利进行和合理布局。

电路预留工作要求准确、合理、安全，符合设计和规范要求。

二、电路预留的注意事项1. 熟悉设计图纸：在进行电路预留之前，首先要熟悉设计图纸，了解电路的布局、走向、设备安装位置等信息。

同时，要了解建筑物的结构、层高、房间功能等基本情况，为预留工作提供依据。

2. 确定预留位置：根据设计图纸和实际需求，确定电路管道、开关盒、插座等电气设备的安装位置。

在确定预留位置时，要考虑电路的走向、长度、弯曲度等因素，确保预留的管道长度和弯曲度符合要求。

3. 管道预留：电路管道预留应遵循短、直、平的原则，避免管道弯曲过多、过密。

在预留管道时，要充分考虑建筑物的结构，避免破坏建筑物的承重结构。

同时，要预留足够的管道长度，以便后续施工。

4. 开关盒和插座预留：开关盒和插座的预留位置应符合设计要求和实际使用需求。

在预留开关盒和插座时，要考虑电路的走向、设备安装高度、人体工程学等因素，确保开关盒和插座的位置便于使用和维护。

5. 预留管道和设备的保护：在预留电路管道和设备时，要采取措施保护管道和设备，防止施工过程中受到损坏。

例如，可以用防护套管保护预留的管道，用木盒保护预留的开关盒和插座。

6. 验收和修改：预留工作完成后，应进行验收，检查预留的管道、开关盒、插座等是否符合设计和规范要求。

如有问题，要及时进行修改，确保电路预留的质量和安全。

三、电路预留的实践应用在实际工程施工中，电路预留工作需要与其他工种密切配合，如土建、装修等。

以下是一个简单的实践案例：某住宅楼项目，总建筑面积约为10万平方米，共有10栋楼。

建筑水电安装预留预埋的技巧和方法
在施工中如何做好水电安装的预留预埋，很多人会认为这是件小事。

没有预埋好，总是有办法解决的。

的确不错。

但是如果把预留预埋做好了,对后序的施工,将起到事半功倍的作用。

水电安装预留预埋常见的问题
电气工程预埋常见的问题
规范规定开关距门边的距离为15-20cm,预埋时有些没控制在这个范围内，标准层中同一位置的误差不能超过0.5cm。

像这类情况还有插座的高度、开关高度的控制。

墙面上强电与弱电线盒之间的水平距离一般为50cm。

顶板之间根据设计说明进行，但一般应大于20cm，在施工中都会有不满足要求的情况发生。

预埋时没有按下列要求加设过渡盒。

两预埋线盒水平之间的过渡盒设置按下列要求进行：无弯路时，不超过30米设置有一个弯时，不超过20米设置有二个弯时，不超过15米设置有三个弯时，不超过8米设置
两预埋线盒垂直预埋时之间的过渡盒设置按下列要求进行：导线截面为50mm2以下时为30米导线截面为70-95mm2以下时为20米导线截面为120-240mm2以下时为18米
预埋线盒没固定牢固，线盒里面的填充物封堵没封好。

线盒没紧贴模板，不横平竖直。

线管预埋时线管的重叠层数太多，一般重叠最多不超过3层。

线。

电气预留预埋方案1. 引言在建筑施工中，电气预留和预埋是电气安装的关键环节。

合理的电气预留预埋方案能够提高电气设备的安装效率，减少施工中的损耗，保证电气设备的正常运行和维护。

本文将讨论电气预留预埋的重要性，并提出一套完整的电气预留预埋方案。

2. 电气预留电气预留指在建筑施工过程中提前预留好的电气管线、插座、电箱等电气设备的位置和空间。

合理的电气预留设计能够确保电气设备的安装和维护更加便捷。

以下为电气预留的一些建议：•根据建筑物功能和平面布置，确定每个房间和区域的电气设备需求。

例如，客厅需要安装插座和照明设备，厨房需要考虑电炉、排气扇等电气设备。

•确定电气设备的数量和规格。

根据需求确定每个房间或区域所需的插座数量、开关数量等，并考虑未来扩展的可能性。

•预留电气管线和插座位置。

根据建筑平面图设计电气管线和插座位置，确保电气设备的供电和控制都能够满足需求。

•考虑平安和使用便利性。

预留电气设备时要考虑平安距离和使用便利性，例如插座的高度、开关的位置等。

3. 电气预埋电气预埋指在建筑施工过程中提前埋设好的电气管线和电缆。

良好的电气预埋能够有效地保护电缆和电气管线，减少施工和使用中的损耗和故障。

以下为电气预埋的一些要点：•确定电缆通道和电缆走向。

根据建筑结构和电气布置确定每个区域的电缆通道和走向，防止电缆之间的相互干扰和交叉。

•选择适宜的电缆材料和规格。

根据电气设备的功率和电流负载确定电缆的规格，确保电缆能够满足电气设备的需求。

•预留过剩长度。

在进行电缆预埋时，要预留一定的过剩长度，以便后续的连接和维护。

过剩长度的预留也能够应对意外情况，例如误伤或意外损坏的访问，提供修复或更换的灵巧性。

•保护电缆预埋位置。

电缆预埋应当采取适当的保护措施，例如使用电缆槽、电缆桥架、电缆支架等，以防止机械损伤、潮湿腐蚀和火灾等。

4. 总结电气预留预埋方案在建筑电气安装中起着重要的作用。

合理的电气预留预埋能够提高施工和维护的效率，减少电气设备的损耗和故障。

工艺流程构造做法做法说明及节点详图1 弹线切割线管、开关、插座安装4 钢筋补强5 填塞洞口6 墙板编号墙板开孔前应先用墨线弹出开关、插座、接驳口切割线；洞口尺寸、位置应按图施工，误差宜控制在土10mm使用无齿锯、切割机等专用工具单面开洞；根据水电定位图，用1：2干硬性水泥砂浆临时敷设开关、插座，敷设位置误差应控制在土2mm水泥砂浆填塞厚度为洞口深度的一半，同时通过墙板芯孔暗埋线管；严禁在墙面两面同一位置安装开关、插座线管、开关及插座临时敷设后，应在临时敷设砂浆完成面上平行孔芯方向加入①6钢筋补强墙板整体性，钢筋伸入孔芯长度不宜小于200mm插座、开关临时定位及钢筋补强后，使用1: 2干硬性水泥砂浆填塞孔洞，砂浆完成面与墙板面平齐；根据墙板编号图编号存放，等待打包。

连接构造及做法说明:本节点图适用于现场开孔敷设线管、插座及开关做法。

1•墙板内线管、开关、插座应在现场上墙安装前完成预埋，墙板与梁底、结构楼板交接处预留250 （高）X150〜300 （宽）坑口，预埋线管伸出洞口40± 10mm便于与现浇部分敷设线管接驳；2.严禁在墙板上横向、斜向开槽敷设电气线管，线管宜通过墙板芯孔，不得另行开槽敷设。

注意：严禁墙板安装后开槽敷设线管、开关、插座，线管及线盒等应在厂内暗埋，暗埋后墙板宜采取补强措施；线管暗埋应避免骑板缝，两联、三联线盒应选用连体线盒，切割口应居中布置且宽度应小于板宽的1/2 ;严禁在墙体两侧同一部位开槽、开洞，错开应》150mm1:2干硬性水泥砂浆填实楼板主体预埋线管墙板根部暗埋管线2暗埋接地立面图结构预埋线管专用粘结剂填实1暗埋板底、梁底立面图质量控制点1.开关、插座敷设位置准确，误差不大于土2mm ；2 •墙板开洞填塞不得出现裂缝；3.墙板开洞宜加钢筋加强，避免运输损坏。

预制内墙板预埋线管、开关、插座做法。
