我国常用的标准冲针及材料

螺钉的标准规范标准就是规范，每个国家和部门都有自己的标准。

目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。

国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。

我们平常看到的像GB30，GB5783等等都是强制性的标准。

以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。

GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。

另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。

除了公制螺纹和美制螺纹外还有一种BSW —英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。

公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。

美制螺纹和英制螺纹都是以英寸为单位的。

美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。

由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。

例如像M16-2X60表示的就是公制的螺纹。

他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。

另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。

在平时的内销业务中，我们最常遇到的标准是GB（国标）和DIN（德标）。

在生产品方面，主要会接触到以下几种标准：GB30；GB5783；GB5782；GB52；GB6170；GB818；GB819；GB845；GB846；GB70；DIN912；DIN933；DIN931等。

常用冲压材料种类及特性概述展开全文日常生活中，只要是批量生产的产品都需要用到模具。

因为产品的特性不同，冲压金属产品所使用的材料也各不相同。

作为一名模具设计，需要对各种冲压材料进行深入了解。

了解更多冲压知识，请关注微信公众号：冲压帮SUS（不锈钢）冲压常见料号代码：SUS301（弹簧钢，有磁性）、SUS302（外观不锈钢）、SUS304（无磁性）、SUS430（有磁性，容易生锈）物理特性：比重：7.95抗拉强度：53kgf/mm2以上表面具有金属光泽，且不易生锈，且无需进行表面处理，更不能用做电镀底板，但是可以采用电解。

一般使用在冷冻、空调、家电、装饰等外观类结构件中。

材料规格：料厚范围：0.1~10.0mm，10.0mm以上需要订做料宽范围：最宽5’(1524mm)，一般为4’（1219mm或1250mm）根据材料本身外表可分为：雾面、亮面、镜面、拉丝面等。

特殊产品为保护表面光泽不被破坏，需要另外贴一层PVC薄膜进行保护。

注：料厚一般公差为＋0，－0.08mm，例：T=2.0mm，实际测量在2.0-1.92mm范围内都属于合格。

SPCC、CRS（冷轧板）、SPCD（拉伸冷板）、SPCE（拉伸专用冷板）物理特性：比重：7.85抗拉强度：28kgf/mm以上材料表面具有灰色光泽，且表面易刮伤、与空气接触易生锈，为防止与空气接触一般在材料表面涂抹防锈液。

非常合适用作表面材料底料，如电镀锌、白锌材料规格：料厚范围：0.25~3.2mm。

3.2mm以上必须提前定制料宽范围：最宽5’(1524mm)，一般为4’（1219mm或1250mm）注：料厚一般公差为＋0，－0.08mm，例：T=2.0mm，实际测量在2.0-1.92mm范围内都属于合格。

AL（铝板）冲压常见料号代码：A1100P-O（O代表软料，无硬度），A1050P，A5052H32P，AL6061T6，AL6063T5等物理特性：比重：2.75抗拉强度：A5052H32P=25kgf/mm2以上、A1100P，A1200P=7 kgf/mm2以上、AL6061T6=27kgf/mm2以上材料本身表面具有金属白色光泽，并且非常容易被空气腐蚀，需要另外贴一层PVC薄膜进行保护。

冲针标准规格尺寸
冲针的标准规格尺寸取决于应用的类型和制造商的要求，通常包括以下参数：
1. 直径：冲针的直径通常为1-20毫米，取决于所需的针尖大小和材料。

2. 长度：冲针的长度通常为10-200毫米，取决于所需的材料厚度和穿透深度。

3. 材料：冲针通常由高速钢或钨钢制成，具有高硬度和耐磨性。

4. 针尖形状：冲针的针尖通常为V形、R形、椭圆形或球形，根据所需的穿透形状来确定。

5. 表面处理：为了增强冲针的耐用性和稳定性，通常需要进行表面处理，如热处理、硬化或涂层。

总的来说，在使用大量钣金加工、橡胶等材料的过程中，钣金工艺中采用的冲头规格相对来说更加丰富。

冲压常⽤材料⼀、常⽤钢材的种类、代号及说明SPCC：S：steel(钢)P：plate(板)C：clod(冷)C：commercial(压延)冷间压延钢板SPCD：S：steel(钢)P：plate(板)C：clod(冷)D：deepdrawn冷间压延拉伸钢板SPCE：S：steel(钢)P：plate(板)C：clod(冷)E：deepdrawnextra冷间压延深深拉钢板SECC：S：steel(钢)E：electrolytic(电镀)C：clodC：commercial冷间压延电镀钢板SECD：S：steel(钢)E：electrolytic(电镀)C：clodD：deepdrawn冷间压延深拉电镀钢板SECE：S：steel(钢)E：electrolytic(电镀)C：clodE：deepdrawnextra冷间压延深深拉电镀钢板SECC-K2：K2为神户制钢所对表⾯耐指纹电镀锌钢板的⾏业标准代号之表⽰，其表⾯涂为有机涂层。

SECC-KS：KS则表⽰表⾯涂层为⽆机涂层。

SECC-CS：CS为新⽇本制铁⾏业标准代号之UF处理钢板（耐指纹）的⼀种。

UF处理钢板分为三种：EGC-CZ有机被膜0.5µmEGC-CF有机被膜1.0µmEGC-CS有机被膜0.7µmSEHC：热轧镀锌钢板及钢带SEHD：热轧镀锌深拉钢板及钢带SEHE：热轧镀锌深深拉钢板及钢带SGCC：冷轧涂镀锌钢板及钢带SGCH：冷轧涂镀锌冷硬钢板及钢带SGCD：冷轧涂镀锌深拉钢板及钢带SGHC：热轧涂镀锌钢板及钢带CGCC：冷轧涂彩锌钢板及钢带CGCD：冷轧涂彩锌冷硬钢板及钢带CGCH：冷轧涂彩锌冷硬钢板及钢带注：新推出的新型材料（环保材料）与旧材料有以下区别：环保材料：⼜称⽆铬电镀钢板，只对表⾯有做处理的材料⽽⾔，⽽冷轧钢板作为所有钢板材料后处理的基板⽆需进⾏表⾯处理，⽬前推出的环保材料暂时只有电镀锌钢板⼀种类型，如下：新⽇本制铁材料，代号为：EGC-QS：⼀般环保电镀锌钢板。

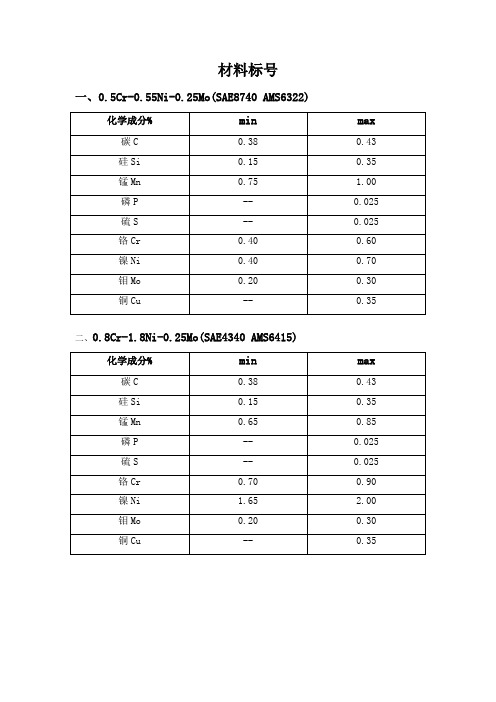

材料标号一、0.5Cr-0.55Ni-0.25Mo(SAE8740 AMS6322)二、0.8Cr-1.8Ni-0.25Mo(SAE4340 AMS6415)意大利SALA公司概况： SALA公司位于意大利米兰北部靠瑞士边境，建于1966年，是一个有着悠久历史的家族公司。

SALA公司专业制作：机械牙搓丝板和内六角螺栓、螺母、空心、半空心铆钉的各种冲针、冲棒。

SALA公司的搓丝板是目前世界上最好的。

这源于它的特殊材质（M2和M42）配方和特殊的热处理工艺. 产品分两大类： A标准牙板（M2材质）一般用于生产： 1.大量加工低碳钢零件（未经过热处理）。

2.不锈钢300l&400系列零件。

3.合金零件或硬度在36HRC以下的零件。

B．超级钢牙板（M42材质）一般用于生产：1.航空航天零件（例如：钛合金零件，T-286、8740、4047，耐高热镍基合金零件）。

2.硬度在36HRC 以上的零件。

SALA公司能生产您所需要的任何规格的机械牙搓丝板，其特殊的制作工艺，顶级的原材料，严格的质量要求体系，使其产品质量和寿命远远超过其他同类产品。

SALA公司的客户遍及全世界，根据目前在中国使用的客户反映，SALA搓丝板中径比较好，M8的螺丝搓到7.96通规都可以过。

一些高硬度材质,高精度螺丝,其他搓丝板很难胜任, SALA搓丝板却可以完美达到客户要求。

SALA搓丝板搓出来的螺纹光滑,好调机,这都是使用过的客户的普遍反映. 关于搓丝板寿命：例如：一副90/105X25X55规格的搓丝板，搓304不锈钢M6X25，可以搓160万粒，搓4.8级的可以搓2000万粒，8.8级的螺丝可以搓1200万粒，10.9级的螺丝可以搓800万粒，搓12.9级的螺丝可以搓600万粒。

在日本的一家标准件公司,他们搓M12的螺丝,其表面硬度为HRC40,牙板寿命为2X75,000=150,000粒 SALA公司现在致力于开发中国市场，为中国的标准件行业带来优质的模具，如贵司有什么需要请来电联系。

备牙，从认识车针开始2备牙，从车针开始认识了车针的型号以后，我们要求助手或护士准备车针的时候，就会很容易沟通，避免出现“帮我拿一个什么什么样的车针？”，如果是配合熟练还好说，如果新搭档，就会不知所云。

而且医生在申领材料或采购的时候也会一目了然。

Ｔ系列：（全冠制备）ＴＦ：顶端直角，用于金属烤瓷牙制备肩台ＴＣ：顶端尖锐，用于轴面制备，细的用于邻面间隙开展。

ＴＲ：顶端圆角，可用于全瓷冠肩台制备。

Ｆ系列ＦＯ：火焰状尖顶，用于咬合面及前牙舌面Ｓ系列：除ＳＩ外均无聚合角度，用于窝洞制备,切端、舌面深度定位。

ＳＦ：无聚合度，顶端直角，唇面深度沟定位。

切端、舌面深度定位。

ＳＲ：无聚合度顶端圆角，颈部深度沟定位。

切端、舌面深度定位。

ＳＯ：无聚合度顶端４５度.又叫鱼雷车针，用于预备135度肩台效果好，轴面修整效果好。

Ｂ系列：球钻ＢＣ：带金刚砂袖口的球钻，倒凹预备。

ＢＲ：不带金刚砂袖口的球钻，去龋。

其它型号：ＳＩ：倒锥钻，较少用。

ＤＩ：双倒锥钻，还没用过。

ＷＲ：盘状:前牙舌面，后牙合面预备及修整。

ＣＲ：嵌体制备系列。

ＣＤ：儿童窝洞制备系列。

针柄短，工作端短，要求转速低，保护儿童口腔。

常用车针：TR-20, TR-24, TR-26, TC-21, TC-26, TF-13, SR-12, SR-13, WR-13, FO-25, TR-26EF, EX-18F, EX-21EF ,CR-11EF.我常用的车针：注意要点：颜色标记：为粒度标示，从粗到细分别为：绿，蓝，红，黄.不同颜色的车针要求的最高转速不一样，注意调整手机的转速。

绿标：粗打磨车针，数字后加Ｃ表示（ＴＣ－１１Ｃ）蓝标：标准打磨针，数字后没有字母（ＴＣ－１１）红标：细打磨针，数字后加Ｆ表示（ＴＣ－１１Ｆ）黄标：抛光车针，数字后加ＥＦ表示（ＴＣ－１１ＥＦ）车针上的型号：1、Taper 锥形（梯形）TR：Taper Round --圆头锥形TF: Taper Flat --平头锥形TC:Taper Cone--尖头锥形2、Straight 直线形（平行形）SF--平头平行形SO--尖头平行形SR--圆头平行形3、其他形状FO-- 尖头火焰形EX-- 特殊形状（胖头形、梯轮形、肩台车针）BR--圆球形BC -- 环球形DI-- 双倒锥形SI-- 单倒锥形WR -- 圆边轮形CR- 嵌入型CD-- 儿童牙科用金刚砂车针后面的字母：S-- 短柄SS-- 极短柄C-粗F--细EF-超细每一根车针有自己的ISO编码，前面的数字是他的编码号，斜线后面的数值是工作端最大直径。

冲压模具冲针用什么材料在所有的模具失效因素中，模具的材料和热处理约占70% 的比例，成为影响模具寿命的主要因素。

因此，在模具的整个设计制造过程中，模具材料的选用和热处理工艺是否适当显得尤为重要。

11.2.1 冲压模具工作零件材料的要求冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷，甚至在较高的温度下工作（如冷挤压），工作条件复杂，易发生磨损、疲劳、断裂、变形等现象。

因此，对模具工作零件材料的要求比普通零件高。

由于各类冲压模具的工作条件不同，所以对模具工作零件材料的要求也有所差异。

1.冲裁模材料的要求对于薄板冲裁模具的工作零件用材要求具有高的耐磨性和硬度，而对厚板冲裁模除了要求具有高的耐磨性、抗压屈服点外，为防止模具断裂或崩刃，还应具有高的断裂抗力、较高的抗弯强度和韧性。

2. 拉深模材料的要求要求模具工作零件材料具有良好的抗粘附性（抗咬合性）、高的耐磨性和硬度、一定的强韧性以及较好的切削加工性能，而且热处理时变形要小。

3. 冷挤压模材料的要求要求模具工作零件有高的强度和硬度、高耐磨性，为避免冲击折断，还要求有一定的韧性。

由于挤压时会产生较大的升温，所以还应具有一定的耐热疲劳性和热硬性11.2.2 冲压模具材料的种类及特性制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。

目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。

1. 碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。

但淬透性和红硬性差，热处理变形大，承载能力较低。

2. 低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。

与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。

用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、6CrNiSiMnMoV(代号GD)等。

冲压常用材料表、冲压件常用材料介绍内容来源网络，由深圳机械展收集整理！更多冲床及冲压自动化生产线技术，就在深圳机械展！冲压工艺对材料的要求1.首先要满足冲压件的使用要求：强度、刚度、导电性、导热性、重要性、耐腐蚀等。

2.满足冲压工艺条件应具有良好的塑性和表面质量、板料的厚度。

冲压板料的准备一般情况的毛毡都是较大的板料的带料，由剪板机按冲压工艺和工序情况进行剪切、剪成适合的形状、其中剪切的本要考虑的料的纤维方向。

常用冲压材料介绍常用的冲压材料通常有：各种钢板、不锈钢板、铝板、铜板以及其他非金属板材类其中钢板（包括带钢）的分类：1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板2、按生产方法分类：（1）热轧钢板（2）冷轧钢板3、按表面特征分类:（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板4、按用途分类:（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他我们通常所说的冲压钢板板材，多是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。

热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。

从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷。

冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。

简单来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。

冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。

轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
