天车基础知识1

天车培训课程一、天车的合闸回路。

电路有欠压、零压、零位、过流、行程终端限位保护和安全保护共六种保护功能1．欠压保护主接触器本身具有欠电压保护的功能，当电源电压不足时（低于额定电压的85%），主接触器因电磁吸力不足而复位，其动合主触点和自锁触点都断开，从而切断电源。

2．零压保护与零位保护启动按钮动合触点与主接触器的自锁动合触点相并联的电路，都具有零压（失压）保护功能，在操作中一旦断电，必须再次按下启动才能重新接通电源。

采用联动台控制的电路在每次重新起动时，还必须将联动台旋回中间的零位，这一保护作用称为“零位保护”3．过流保护起重机的控制电路往往采用过流继电器作过流（包括短路、过载）保护，总过流继电器、大小车以及小钩过流继电器KA的动断触点串联在主接触器线圈支路中，一旦出现过电流便切断主接触器，从而切断电源。

此外，主接触器的线圈支路采用熔断器FU作短路保护。

4．行程终端限位保护大小车限位以及小钩限位的动断触点分别串联在主接触器的自锁支路中。

5．安全保护在主接触器的线圈支路中，还串入了舱口安全开关和事故紧急开关。

在平时，应关好驾驶舱门，以及天车梁上门保证桥架上无人，才能合闸。

一旦发生事故或出现紧急情况，可断开急停按钮停车。

二、绕线式异步电动机串电阻启动对三相异步电动机来说，由于起动瞬间s=1，旋转磁场于转子之间的相对运动速度很大，转子电路的感应电动势及电流都很大，所以起动电流远大于额定电流。

在电源容量与电动机的额定功率相比不是足够大时，会引起输电线路上电压的增加，造成供电电压的明显下降，不仅影响了同一供电系统中其他负载的工作，而且会延长电动机本身的起动时间。

此外在起动过于频繁时，还会引起电动机过热。

在这两种情况下，就必须设法减小起动电流。

绕线型异步电动机的转子串联合适的电阻不但可以减小起动电流，而且还可以增大起动转矩，因而，要求起动转矩大或起动频繁的生产机械常采用绕线型异步电动机拖动。

串电阻启动分为两种：有三相不平衡电阻电路和三相平衡电阻电路。

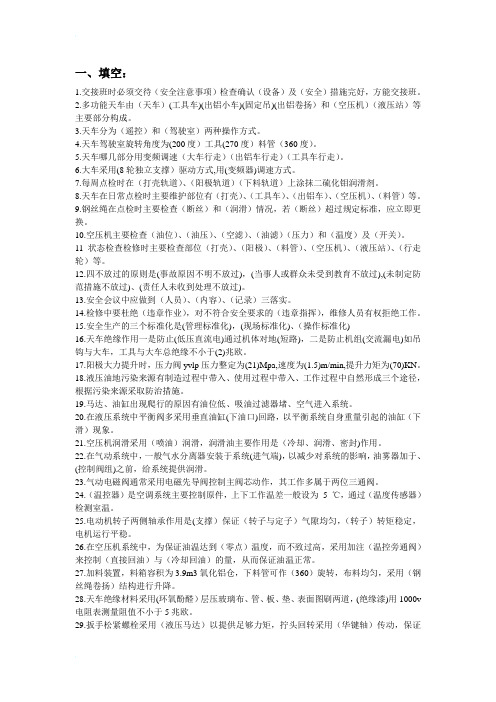

一、填空：1.交接班时必须交待（安全注意事项）检查确认（设备）及（安全）措施完好，方能交接班。

2.多功能天车由（天车）(工具车)(出铝小车)(固定吊)(出铝卷扬）和（空压机）（液压站）等主要部分构成。

3.天车分为（遥控）和（驾驶室）两种操作方式。

4.天车驾驶室旋转角度为(200度）工具(270度）料管（360度）。

5.天车哪几部分用变频调速（大车行走）（出铝车行走）（工具车行走）。

6.大车采用(8轮独立支撑）驱动方式,用(变频器)调速方式。

7.每周点检时在（打壳轨道）、（阳极轨道）（下料轨道）上涂抹二硫化钼润滑剂。

8.天车在日常点检时主要维护部位有（打壳）、（工具车）、（出铝车）、（空压机）、（料管）等。

9.钢丝绳在点检时主要检查（断丝）和（润滑）情况，若（断丝）超过规定标准，应立即更换。

10.空压机主要检查（油位）、（油压）、（空滤）、（油滤）（压力）和（温度）及（开关）。

11状态检查检修时主要检查部位（打壳）、（阳极）、（料管）、（空压机）、（液压站）、（行走轮）等。

12.四不放过的原则是(事故原因不明不放过)，(当事人或群众未受到教育不放过),(未制定防范措施不放过)、(责任人未收到处理不放过)。

13.安全会议中应做到（人员）、（内容）、（记录）三落实。

14.检修中要杜绝（违章作业），对不符合安全要求的（违章指挥），维修人员有权拒绝工作。

15.安全生产的三个标准化是(管理标准化)，(现场标准化)、（操作标准化)16.天车绝缘作用一是防止(低压直流电)通过机体对地(短路)，二是防止机组(交流漏电)如吊钩与大车，工具与大车总绝缘不小于(2)兆欧。

17.阳极大力提升时，压力阀yvlp压力整定为(21)Mpa,速度为(1.5)m/min,提升力矩为(70)KN。

18.液压油地污染来源有制造过程中带入、使用过程中带入、工作过程中自然形成三个途径，根据污染来源采取防治措施。

19.马达、油缸出现爬行的原因有油位低、吸油过滤器堵、空气进入系统。

天车学习简易手册河北联冠电极股份有限公司第一部分天车基础知识简介一、概述1、天车的含义：天车又称桥式起重机、行车等，它是起重机械中使用最广泛的一种。

2.天车的特点：1）结构简单2）操作方便二、天车主要结构天车主要由机械、电气和金属结构组成。

1、机械部分由:大车运行机构、小车运行机构、起升机构三部分组对1）大车运行机构由电动机、传动轴、联轴器、减速机、制动器、角型轴承箱和车轮等组成。

起重机运行机构功能：驱动起重机车轮沿起重机轨道运行。

起重机操作机构的驱动方式分为集中驱动和单独驱动2）小车运行机构主要包括电动机、制动器、浮动轴、齿轮联轴器、立式减速器、车轮组等。

小车运行机构的作用是：驱动小车在主梁上沿轨道形成横梁，用于起吊重物向运动。

3）起升机构的组成:驱动装置、传动装置、卷绕系统、取物装置、制动装置、安全装置等。

起升机构的作用：实现物料升降升降机构的工作原理：升降机构由电机通过联轴器与减速器的高速轴连接。

该机构工作时，减速器的低速轴带动卷筒卷起或放下钢丝绳，吊具通过滑轮组系统升降。

当机构停止工作时，制动器使吊钩和货物悬停在空中。

吊钩的升降取决于电机的旋转方向。

2.电气部分天车的电气部分是由电气设备和电气线路组成。

1）天车电气设备由电源装置、电机、保护箱、控制面板和每台机器组成构控制器、电阻器限位器和安全开关等。

2）天车电气线路由照明信号电路、主电路和控制电路组成组成。

三、天车主要部件天车的主要零部件包括吊具、滑轮、卷筒、钢丝绳、减速机联轴器、制动器及缓冲器等。

1、吊钩1）吊钩类型：可分为锻造吊钩和叠层吊钩。

2）吊钩的检查和报废标准：（1）吊钩主要检查吊钩有无裂纹、变形以及磨损情况（2）吊钩报废标准：① 当危险段的高度超过10%应报废。

② 如果吊钩开口变形达到原尺寸的15%，则应报废。

③吊钩的扭转变形超过10度时，应报废。

2.滑轮组1）滑轮组报废标准：（1）滑轮轮槽磨损超过15%应更换（2）滑轮轮边掉角应报废（3）如发现轮壁有裂纹，应报废。

第一章天车的概述天车又称桥式起重机、行车等，它是起重机械中使用最广泛的一种。

随着国民经济的飞速发展，天车在许多部门已成为必不可少的设备。

在现代化大生产的条件下，随着机械化和自动化程度的不断提高，天车在生产过程中已不单纯起辅助作用，而成为连续作业生产流程中的一种专用设备。

天车横架在车间、仓库及露天堆放场合固定跨间的上方，作为吊运物体，以及做某些特殊工艺操作的起重机。

它具有构造简单、易于操作，在起升机构极限高度与大、小车轨道所允许的空间范围内，能在任意位置吊运。

而且维修方便、起重量大、不占地面作业的面积，不仅减轻工人的体力劳动，还能提高生产效率，所以它广泛地使用于工业生产之中。

§1—1 天车的种类天车一般分为通用天车、冶金天车和龙门式天车三大类。

其中通用天车主要用于一般车间的物件装卸、吊运；冶金天车主要用于冶金生产中某些特殊的工艺操作；龙门式天车用于露天堆放物件的搬运。

各类天车由于取物装置、专用功能的不同，所以在构造特点及作用方面也有所不同。

天车分类如下：一、通用桥式天车通用天车又分梁式天车和桥式天车两种。

这里主要介绍几种常用的桥式天车。

1．吊钩桥式天车吊钩桥式天车如图1—1所示。

它在起重机械中占的数量较多，用途最广。

它是由桥架(大车)、小车、桥架运行机构、桥架金属结构和电气控制设备等几部分组成。

图1—1 吊钩桥式天车1一大车运行机构2一小车3一司机驾驶室4一桥架金属结构一般讲起重量在10吨(t)以下的天车，采用一套起升机构，也就是一个吊钩；15吨以上的天车采用主、副两套起升机构，即两个吊钩。

其中起重量较大的吊钩为主钩，起重量较小的吊钩为副钩。

主钩起重量大，但起升速度较慢。

副钩起重量小，但起升速度较快，可以提高轻载吊运的效率。

主副钩的起重量一般表示为主钩／副钩，通常用数字表示，例如20／5，即主钩起重量为20吨，副钩起重量为5吨。

主、副钩有时也称大、小钩，其起重量的比值一般为1／6～1／4。

天车工应知应会天车工岗位1.天车司机必须专门培训，经市劳动部门考核发证方可独立操作。

2.天车司机应每年体检，酒后或身体不适应症者不能操作。

3.天车实行专人专机制度，非司机不准操作。

4.工作开始前，应作一次全面检查，确认各部机件完全正常时，方可进行操作。

5.严格掌握天车规定的起重量，详细了解吊物，不得超载作业。

6.司机与信号指挥人员要密切配合，信号清楚后方可开始操作。

各机构动作前先按电铃，发现信号不清要停止操作。

7.严禁任何人员乘坐或利用天车升降。

8、操纵控制器要从零位开始逐级操作，严禁跨挡。

9.不论哪一部份在运转变换中，严禁打倒车运行。

10.起吊物上升时，必须在低于过卷扬装置250毫米以外停下钩，下降最低限位位置应以卷扬剩三圈为准。

11.起重机行走时，禁止开到距端部2m以内的地方。

12.所有控制器在操作完毕后必须扳到零位，切断电源开关。

13.将驾驶室门窗关好，锁好方可离开。

14.天车启动后要逐渐加速，同一轨道同向行驶的吊车，要保持不小于3米距离，相向行驶保证6米以上距离，并鸣铃警示。

禁止顶车行驶。

15、起吊时钢丝绳要保持垂直，起吊后运行中严禁吊物前后左右摇摆。

16、吊物禁止在设备上、人头顶上运行。

17、停车时夹子放在地面上，严禁吊物悬空停车。

18、天车重载大车行进中禁止小车动作。

19.天车司机必须熟悉如下基础知识：1). 所用天车各机构及其部件的构造，工作原理和功能。

2). 所用天车电气设备的结构、工作原理、功能及其电路系统控制原理。

3). 天车电气设备的操作规程、操作顺序和电气设备的维护知识。

4). 天车各机构的润滑部位、润滑油的种类及其润滑周期。

5)..地面指挥人员联系用的交换手势和信号方式。

6).各种物件的捆绑知识。

7).关于触电急救的有关常识。

8).有关灭火器的使用方法20.严禁跨越轨道或从另一台起重机上直接跨入起重机。

遇有特殊情况时在与相邻司机联系妥当后确保安全情况下方可跨入。

21. 交接班前天车应停在停车位置，各控制器手柄收回零位，关闭保护盘及总电源开关。

天车基本知识《天车基本知识：高空之上的“大力士”在工厂那一片热火朝天的景象里，天车就像一个神秘又强大的存在，高高地悬在半空，默默地承担着各种重任。

今天咱就唠唠天车那些事儿，保证让你觉得既有趣又长见识。

天车啊，其实就是个会在天上走的起重机。

你看它那长长的钢铁大梁架在车间上空，就像一座空中桥梁。

这玩意儿主要由桥架、大车运行机构、小车、起升机构和电气设备这几大块组成。

这就好比一个人的身体结构，每个部分都有它独特的作用，少了谁都不行。

先说说桥架吧，这是天车的“身体骨架”，必须得非常坚固。

就像人得有个硬朗的身板一样，不然怎么承载那些重物呢？大车运行机构呢，那是天车的“腿”，带着整个天车在车间这个大舞台上来回溜达，哪里有任务就奔向哪里。

它“走路”的时候还挺神奇的，沿着车间顶部的轨道平滑前行，就好像在走钢丝的杂技演员，稳稳当当的，不过可别真把它想成瘦弱的杂技演员，这可是个“大力士”的腿。

再看那小车，这个就是天车的“小跟班”了。

它可以在桥架大梁上左右移动，主要负责精准定位。

要是把天车比喻成一艘大船，那小车就是在甲板上灵活跑位的水手，你得把它指挥到准确的地方，才能把下面的货物顺利钓起来呀。

起升机构就是天车力量的核心——它就像人的手臂一样，可以轻松把货物提起来放到任何需要的地方。

那根长长的钢索就像大力水手吃了菠菜后的胳膊，吊个几吨重的东西不在话下。

说起天车操作，那可真是个技术活。

操作人员就像坐在空中楼阁里的指挥官，全靠着几个操作杆和一些按钮来摆弄这个“大铁家伙”。

刚开始看老手操作的时候，觉得他们就像玩游戏一样轻松自在。

这一个个按钮按下、操作杆推动之间，天车就像听话的孩子，精准地完成各项任务。

可真要自己上手，那才知道难度可大着呢。

你想啊，在空中作业，眼睛得像老鹰一样犀利，不但要看着下面货物的位置，还要时刻注意天车自身的移动空间，不能撞着这个碰到那个，这难度就跟闭着眼穿针似的，心里特别紧张。

还有安全问题，这可是天车工作中的首要大事。

天车基础知识天车是一种重型起重设备，通常应用于工业领域，用于搬运和起吊重物。

它由一个横梁和几个可移动的起重机构组成，可以沿着横梁自由行走，以覆盖巨大的工作区域。

在本文中，我们将介绍天车的基础知识，包括其工作原理、主要组成部分以及应用场景。

一、天车的工作原理天车的工作原理基于悬挂在横梁上的起重机构。

起重机构可以通过大吨位的电动机驱动，使其沿着横梁水平行走，以实现物体的搬运。

同时，起重机构还可以垂直提升和放下，以起吊重物。

这种设计使得天车能够快速、高效地搬运重物，提高生产效率。

二、天车的主要组成部分1. 横梁：天车的横梁是承载和支撑起重机构的主要部分。

它通常由钢结构构成，具有足够的强度和刚度来承受重物的重量。

2. 起重机构：起重机构是天车中最关键的组成部分，通常由卷扬机、钩子和钢丝绳组成。

卷扬机通过电动或液压系统驱动钢丝绳的伸缩，实现起重和放下重物的功能。

3. 驱动系统：天车的驱动系统由电动机、速度控制装置和传动机构组成。

电动机提供动力，传动机构将电能转化为机械能，使天车能够行走和提升。

4. 控制系统：天车的控制系统由控制台和各种传感器组成。

通过控制台上的按钮和操纵杆，操作人员可以控制天车的运动。

传感器可以监测天车的位置、速度和负载情况，以确保安全操作。

三、天车的应用场景1. 制造业：天车在制造业中广泛应用，用于搬运和安装重型机械设备。

它可以用于挪动大型工件、装配生产线和搬运原材料，提高生产效率。

2. 港口和物流行业：天车在港口和物流行业中起着至关重要的作用。

它可以用于装卸船舶、集装箱堆垛、仓库搬运等工作，大大提高了货物的处理效率。

3. 钢铁行业：天车在钢铁行业中也被广泛使用，主要用于铁水和熔融钢的搬运。

它可以将重量达几十吨甚至几百吨的钢水转移，确保钢铁生产的顺利进行。

4. 发电厂和重工业：天车在发电厂和重工业中也扮演着重要的角色。

它可以用于搬运燃料、发电设备、重型机械等，保障了这些行业的正常运营。

天车培训课件天车培训课件天车，作为一种重要的起重设备，在现代工业生产中扮演着重要的角色。

为了保障操作人员的安全和提高工作效率，天车操作培训课件成为了必不可少的工具。

本文将从天车的基本知识、操作技巧以及安全注意事项等方面，探讨天车培训课件的内容和重要性。

一、天车的基本知识天车是一种能够在轨道上行驶的起重设备，广泛应用于工厂、仓库等场所。

天车由桥架、行走机构、起升机构、电气系统等组成。

在天车培训课件中，需要详细介绍每个组成部分的结构和功能。

例如，桥架是天车的主体部分，承载起升机构和行走机构；行走机构负责天车在轨道上的行驶；起升机构则用于货物的起升和放下。

通过对天车结构的介绍，操作人员可以更好地理解天车的工作原理，为后续的操作培训打下基础。

二、天车的操作技巧天车的操作需要一定的技巧和经验。

在天车培训课件中，可以通过模拟实际操作场景，向操作人员展示正确的操作方法。

首先，操作人员需要熟悉天车的控制系统，了解各个按钮和开关的功能。

其次，操作人员需要学会正确使用遥控器或者控制台，掌握天车的行走和起升操作。

在操作过程中，需要注意货物的平稳起升和放下，以及天车的平稳行驶。

此外，天车的操作还需要注意与其他设备和人员的协调配合，确保操作的安全性和高效性。

三、天车操作的安全注意事项天车操作的安全性至关重要。

在天车培训课件中，需要强调操作人员在使用天车时应注意的安全事项。

首先，操作人员需要穿戴符合要求的个人防护装备，如安全帽、防护鞋等。

其次，操作人员需要熟悉天车的安全限位装置和紧急停车装置，以便在紧急情况下及时采取措施。

此外，操作人员还需要注意货物的悬挂和固定，确保货物不会因为天车行驶或者起升而发生脱落。

最后，操作人员需要保持良好的工作状态，避免疲劳驾驶和分心操作。

四、天车维护和故障排除天车的维护和故障排除同样是培训的重要内容。

在天车培训课件中，可以介绍天车的日常维护工作，如润滑、清洁和紧固等。

此外，还可以介绍常见的天车故障及其排除方法，如电气故障、机械故障等。
