布线规范

弱电布线规范弱电布线规范是为了保证弱电系统运行稳定、安全、可靠，确保弱电设备正常工作而制定的一系列技术规范和标准。

下面将结合常见的弱电系统设备和布线方式，总结以下弱电布线规范：1. 电缆选择与布线方式（1）选择合适的弱电电缆，根据传输距离、传输速率、电磁兼容等要求确定电缆规格。

（2）布线时应避免强电线路与弱电线路相交，尽量分设弱电线缆综合管或采用不同的布线通道。

（3）布线时应考虑电缆的走向、弯曲半径和承受张力，尽量避免弯折和拉力对电缆的损坏。

2. 线缆安装与固定（1）电缆穿过墙、楼板等时应保留适当的间隙，防止电缆压损或受潮。

（2）电缆终端应制作良好的接线盒，固定牢固，接头应紧固，并进行必要的防护措施。

（3）线缆固定应采用专用固定夹具，不得使用钉子或铁丝等尖锐物品捆绑，以免割破绝缘层。

3. 接地与防雷保护（1）弱电设备应接地可靠，接地电阻小于1Ω。

（2）额定电压高于50V的线缆应进行防雷保护，采用避雷器、引下线等装置。

（3）弱电系统与强电系统之间应设有适当的隔离带，以减少电磁干扰。

4. 设备安装与接线（1）弱电设备安装时应与强电设备保持一定的距离，避免相互干扰。

（2）设备的接线应按照电气图纸进行，接线端子应紧固可靠，不得出现松动、接触不良等情况。

（3）设备上的标志标签应清晰可见，便于日常操作和维护。

5. 弱电柜与配线架（1）弱电柜应放置在通风良好、无尘、干燥的场所，禁止放置易燃、易爆物品。

（2）配线架应悬挂牢固，电缆线束整齐，标签清晰可见，便于线缆的管理和维护。

（3）弱电柜与配线架上的电源插座应按照规定进行布置，保证电缆正常引入和插拔。

6. 系统维护与保养（1）定期检查弱电设备的运行情况，及时处理故障、更换损坏部件。

（2）对于设备和线缆的重要位置和接口，定期进行润滑、紧固等维护保养工作。

（3）每年至少进行一次全面的系统检测，对系统进行全面评估和验证。

以上就是弱电布线规范的一些基本要点，根据不同的项目和要求，还需根据具体情况进行进一步的补充和细化。

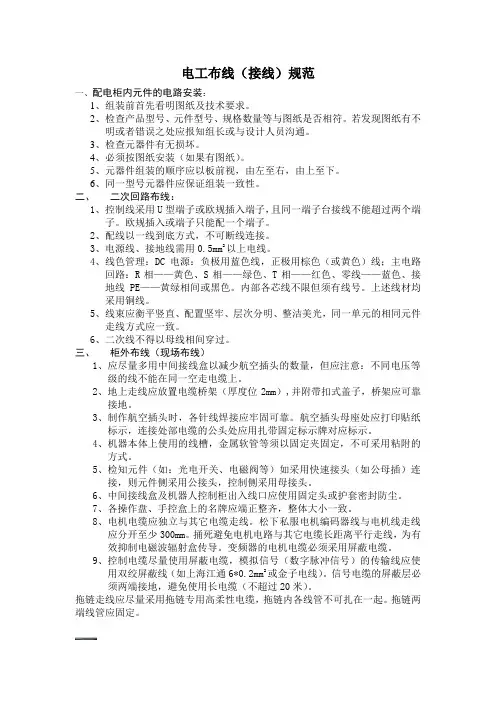

电工布线（接线）规范一、配电柜内元件的电路安装：1、组装前首先看明图纸及技术要求。

2、检查产品型号、元件型号、规格数量等与图纸是否相符。

若发现图纸有不明或者错误之处应报知组长或与设计人员沟通。

3、检查元器件有无损坏。

4、必须按图纸安装（如果有图纸）。

5、元器件组装的顺序应以板前视，由左至右，由上至下。

6、同一型号元器件应保证组装一致性。

二、二次回路布线：1、控制线采用U型端子或欧规插入端子，且同一端子台接线不能超过两个端子。

欧规插入或端子只能配一个端子。

2、配线以一线到底方式，不可断线连接。

3、电源线、接地线需用0.5mm2以上电线。

4、线色管理：DC电源：负极用蓝色线，正极用棕色（或黄色）线；主电路回路：R相——黄色、S相——绿色、T相——红色、零线——蓝色、接地线PE——黄绿相间或黑色。

内部各芯线不限但须有线号。

上述线材均采用铜线。

5、线束应衡平竖直、配置坚牢、层次分明、整洁美光，同一单元的相同元件走线方式应一致。

6、二次线不得以母线相间穿过。

三、柜外布线（现场布线）1、应尽量多用中间接线盒以减少航空插头的数量，但应注意：不同电压等级的线不能在同一空走电缆上。

2、地上走线应放置电缆桥架（厚度位2mm）,并附带扣式盖子，桥架应可靠接地。

3、制作航空插头时，各针线焊接应牢固可靠。

航空插头母座处应打印贴纸标示，连接处部电缆的公头处应用扎带固定标示牌对应标示。

4、机器本体上使用的线槽，金属软管等须以固定夹固定，不可采用粘附的方式。

5、检知元件（如：光电开关、电磁阀等）如采用快速接头（如公母插）连接，则元件侧采用公接头，控制侧采用母接头。

6、中间接线盒及机器人控制柜出入线口应使用固定头或护套密封防尘。

7、各操作盘、手控盒上的名牌应端正整齐，整体大小一致。

8、电机电缆应独立与其它电缆走线。

松下私服电机编码器线与电机线走线应分开至少300mm。

捅死避免电机电路与其它电缆长距离平行走线，为有效抑制电磁波辐射盒传导。

新版综合布线施工规范标准综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道分为两部分：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。

总线槽与分线槽或线管之间需要有过渡连接。

总线槽的宽度与高度比例应为3:1，线槽中放置的双绞线不应超过三层。

线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。

在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。

根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。

最新标准认为，弯曲半径大于线径的4倍已可以满足传输要求。

但是，保持足够大的弯曲半径可以保证系统的传输性能。

因此，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。

线槽或线管应采用镀锌铁槽或铁管。

双绞线和光纤对安装有不同的要求。

对于需要传输高速数据的超五类线，垂直竖井内的线槽应仔细考虑双绞线的固定，以避免牵拉力过大导致影响线缆的传输性能。

2、缆线的敷设和保护方式检验缆线应按以下要求敷设：缆线的型式、规格应与设计规定相符。

缆线的布放应自然平直，不得产生扭曲、打圈接头等现象，不应受外力的挤压和损伤。

缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。

标签应选用不易损坏的材料。

缆线终接后，应有余量。

交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。

缆线的弯曲半径应符合以下规定：1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4）光缆的弯曲半径应至少为光缆外径的15倍。

电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求。

在暗管或线槽中缆线敷设完毕后，应在信道两端出口处用填充材料进行封堵。

综合布线规范技术要点
1.规划和设计阶段：
-在进行综合布线前，需要进行详细的规划和设计，考虑建筑物的结构、布局、用户需求等因素，确定布线的路径和布置方式。

2.网络布线要求：
-网络布线一般采用屏蔽双绞线（UTP）或光纤，选择合适的介质和线缆类型，根据具体需求决定传输速率和带宽要求。

-网络布线时需要考虑信号干扰和传输距离等因素，避免与电源线、照明线等干扰源靠近或串扰。

3.机房布线要求：
-机房是布线的核心区域，布线时需要合理规划机柜、机架、配线架等设备的布置和排列，便于维护和管理。

-在机房内进行布线时，需要遵守安全规范，严格控制布线的长度和弯曲半径，避免信号损失和线缆破损。

4.增强类布线要求：
- 在一些需要高速数据传输的场景中，如数据中心和服务器房，通常会采用增强类布线，如Cat 6A和Cat 7线缆，以支持更高的传输速率和带宽。

-增强类布线时，需要采取更严格的设计和安装措施，保证信号传输的稳定性和可靠性，如减少电磁干扰、增加接地措施等。

5.标准化布线接口：
-综合布线中，需要使用统一的标准化接口，如RJ45插座和LC光纤
连接器，确保不同设备之间的互连和兼容性。

-在进行布线时，需要按照标准规定的接口类型和配线方式进行连接，避免错误的布线或连接方式导致信号损失或不稳定。

6.标识和记录：
-同时，需要建立良好的文档记录，包括布线图、端口连接表等，方
便日后查阅和维护。

以上仅为综合布线规范技术要点的简要介绍，实际布线中还有许多细
节需要注意和遵守。

在进行综合布线时，应该选择具备相关资质和经验的
专业团队进行设计和施工，确保布线的质量和可靠性。

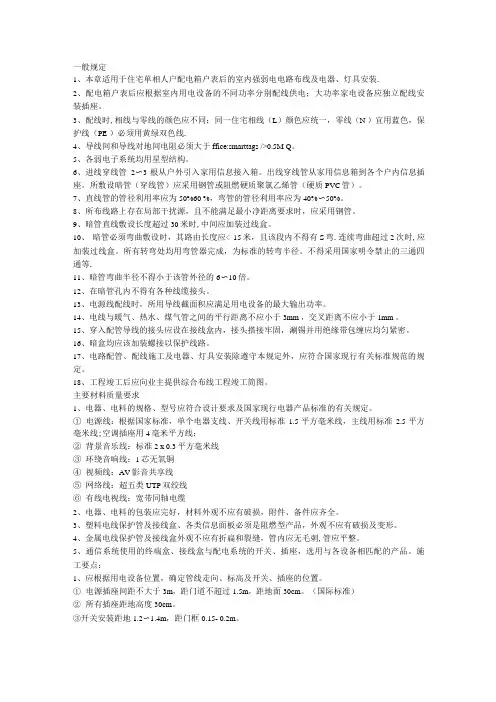

一般规定1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装.2、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3、配线时,相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线.4、导线间和导线对地间电阻必须大于ffice:smarttags />0.5M Q。

5、各弱电子系统均用星型结构。

6、进线穿线管2〜3根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。

7、直线管的管径利用率应为50%60 %，弯管的管径利用率应为40%〜50%。

8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。

9、暗管直线敷设长度超过30米时,中间应加装过线盒。

10、暗管必须弯曲敷设时，其路由长度应< 15米，且该段内不得有S弯.连续弯曲超过2次时,应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等.11、暗管弯曲半径不得小于该管外径的6〜10倍。

12、在暗管孔内不得有各种线缆接头。

13、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

14、电线与暖气、热水、煤气管之间的平行距离不应小于3mm ，交叉距离不应小于1mm 。

15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

16、暗盒均应该加装螺接以保护线路。

17、电路配管、配线施工及电器、灯具安装除遵守本规定外，应符合国家现行有关标准规范的规定。

18、工程竣工后应向业主提供综合布线工程竣工简图。

主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

①电源线：根据国家标准，单个电器支线、开关线用标准1.5平方毫米线，主线用标准2.5平方毫米线;空调插座用4毫米平方线；②背景音乐线：标准2 x 0.3平方毫米线③环绕音响线：1芯无氧铜④视频线：AV影音共享线⑤网络线：超五类UTP双绞线⑥有线电视线：宽带同轴电缆2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

机房布线规范说明
为了保证通信线路的安全运行,方便日常维护,防止因线路布放
凌乱造成的意外通信事故;现将布线规范简述如下：
一．布线通道选择
1．弱电、强电以及光纤通道要分开;
2．机房主走线通道的选择：通常选择沿机房墙面的四边;
3．机房分走线通道的选择：通常选择设备横列架间的间隔处;
<注意>避免布线通道横穿设备机架或占用以后设备扩容的位置; 二．布放电缆的工艺要求
1．电缆外皮完整、不扭曲、不破损、不折皱;
2．电缆的布放要求横平竖直,转弯处要均匀,曲率半径应大
于电缆直径的10倍;
3．电缆的捆绑要整齐一致、松紧适度：单芯电缆要捆绑成圆
把,并尽可能将上面的电缆绑成一直线；8芯或多芯电缆可以捆
绑成圆把或方登状,同样尽可能将上面的电缆绑成一直线;
4．电缆在进设备和上架制作电缆头时均要留有适当的弧度;
5．软光纤应采用塑料线槽或波纹护套管保护;
<注意>避免电缆中间接头,以及电缆线因下线误差过长或过短; 三．制作电缆头的工艺要求;
1．刮线时留长要准确,用力要得当,不要刮伤芯线;
2．电缆下线时要保持长度的均匀一致;
3．芯线焊接时要求焊点均匀、光滑;
<注意>避免下线时电缆长度不一、避免虚焊;。

电路布线国家规范标准最新一、总则1. 本规范旨在确保电路布线的安全、可靠和经济性，同时符合环境保护要求。

2. 本规范适用于所有新建、改建和扩建的电气工程。

二、设计原则1. 电路设计应遵循最小化能耗和最大化效率的原则。

2. 应采用模块化设计，便于后期维护和升级。

3. 电路布线应考虑电磁兼容性，避免电磁干扰。

三、材料选择1. 选用的电线、电缆、接线端子等材料必须符合国家或行业标准。

2. 材料应具有良好的导电性能、耐热性和耐化学腐蚀性。

四、布线方式1. 布线应尽量采用直线，避免不必要的弯曲和交叉。

2. 应合理规划布线路径，减少布线长度，降低电阻损耗。

3. 布线应避开高温、潮湿、易燃易爆区域。

五、安全措施1. 电路设计应符合国家电气安全标准，确保人身和设备安全。

2. 应设置必要的过载、短路、漏电等保护装置。

3. 电路布线应有清晰的标识，便于识别和维护。

六、施工规范1. 施工前应进行详细的技术交底，确保施工人员理解设计意图。

2. 施工过程中应严格遵守操作规程，保证施工质量。

3. 施工完成后应进行严格的验收，确保电路布线符合设计要求。

七、维护与检修1. 定期对电路布线进行检查和维护，及时发现并解决问题。

2. 维护和检修应由专业人员进行，避免非专业人员擅自操作。

3. 维护记录应详细记录，便于追踪和分析。

八、环境保护1. 电路布线应考虑节能和减少废弃物的产生。

2. 施工过程中产生的废弃物应按照环保要求进行处理。

九、附录1. 本规范附录包含相关标准和规范的详细列表，供设计和施工人员参考。

十、修订说明1. 本规范自发布之日起生效，如有修订，将及时更新并通知相关单位。

请注意，以上内容仅为示例，实际的国家规范标准应由国家相关部门根据实际情况制定，并经过严格的审查和批准过程。
