胀套(胀紧联结套)说明及原理

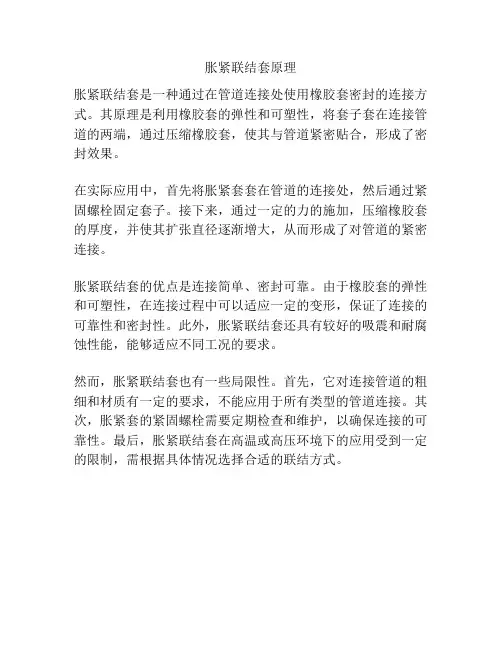

胀紧套工作原理
胀紧套（也称为爆破套）是一种用于连接管道和设备的紧固装置。

它的工作原理如下：
1. 螺栓和螺母：胀紧套通常由两部分组成，即螺栓和螺母。

螺栓是一种带有螺纹的金属杆，螺母则是与之配套的金属环状零件。

2. 预装置：首先，胀紧套的螺栓和螺母必须预先组装在一起。

螺栓和螺母的尺寸和螺纹必须与要连接的管道和设备相匹配。

3. 安装：接下来，将胀紧套的螺纹部分插入管道或设备的孔中，确保螺纹与孔的匹配。

然后，通过拧动螺母，使其沿螺纹部分向螺栓靠近。

4. 胀紧：当螺母靠近螺栓时，胀紧套的周围产生压力。

这种压力通过螺纹的作用，逐渐将胀紧套的外部直径扩大，从而增加其与管道或设备孔的摩擦力。

5. 紧固：当达到需要的摩擦力后，继续拧紧螺母，使其与管道或设备紧密连接。

胀紧套的紧固可确保连接部分的密封性和稳定性。

需要注意的是，胀紧套的工作原理需要根据具体的设备和使用场景进行调整和适应。

因此，在实际应用中，可能还需要结合其他紧固结构和密封材料，以确保最佳的连接效果。

1、以tlk681从托盘并将其垂直面空心轴。

2、检查螺丝没有拧紧；重要的是，两收缩盘组件是自由否则安装可能是困难的；疏导两部件可在3紧固螺钉插入进行提取线程。

3、检查垫圈是否正确定位正确的位置：不正确的位置：4、检查空心轴的公差是在容许的范围内（外直径：F7；内径：H7）。

5、为了使安装更容易，可以应用于油或油脂在空心轴外，对tlk681内圆柱面。

6、带收缩盘附近的空心轴，使接触表面，然后推tlk681空心轴上试图给各方一致推。

7、为了避免永久变形不拧紧螺丝直到收缩盘当转轴一直定位在中空轴。

8、仔细清洗用溶剂的轴和空心轴接触面内（性能计算考虑干安装）。

9、检查轴的公差是在容许的范围内（外直径：G6）10、在轴外安装空心轴。

11、检查内环和外环的收缩盘以及位于每其他：为此我们强烈建议使用定心衬套tlk900 031 y1387或类似的（具体见说明书）12、的收缩盘的激活可以通过机械进行，电气，液压或气动扭矩扳手下面这个程序：·一旦所有组件都安装正确，紧固螺钉4对面一个1970nm交叉顺序拧紧力矩。

拧紧所有螺钉在几个转速连续序列在1970nm。

·安装完成。

最终的控制包括目视检查：后成功组装的tlk681两组件前表面（内环和外环）必须是对齐的。

拆卸指令1、松开夹紧螺钉在渐进、连续的序列（这是明智的在开始阶段）每个螺杆每转一转只有一半不放松从螺纹的螺丝拆卸。

2、应视锥细胞不被释放，在拆除插入螺钉线程并拧紧在渐进、连续的序列，直到最后结果。

3。

拆下收缩盘。

的收缩盘重用1。

仔细清洁所有表面的收缩盘，线程包括。

2。

涂一层固体润滑（与摩擦系数m = 0.04）含二硫化钼润滑剂在以下几个方面：·在圆锥面·螺钉头下在螺纹3、适用于其它表面光油膜。

4、重新安装在原来位置环，不要拧紧螺丝过紧。

5、安装和拆卸重复相同的步骤。

固体润滑剂的例子摩力克G快速加UNIMOL Y P 5 摩力克Molykote 321 R 7400使用定心衬套1、的收缩盘组件中时才可以进行的收缩盘是在开放的条件下。

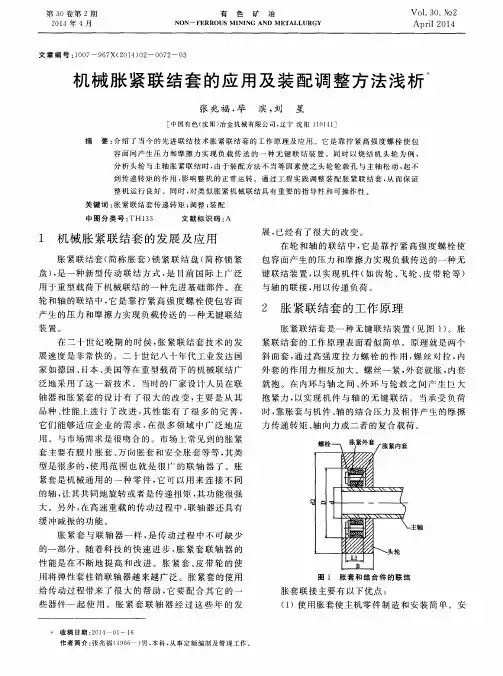

胀紧联结套概述胀紧联结套（简称胀套）的主要用途是代替单键和花键的联结作用，以实现机件（如齿轮，飞轮，皮带轮）与轴的联结，用以传递负荷。

它使用时通过高强度螺栓的作用，使内环与轴之间，外环与轮廓生巨大的抱紧力：当承载负荷时，靠胀套与机件的结合力及相伴产生的摩擦力传递扭转，轴向力或二者的复合载荷。

胀紧联结套是一种新型传动联结方式，它作为一种先进的基础件，八十年代工业发达国家如德国，日本，美国等在重型载荷蒸汽机械联结广泛地采用了这一新技术。

这与一般过盈联结，有键联结相比，胀套联结有许多独特的优点：1、使用胀套使主机零件制造和安装简单。

安装胀套的轴和孔的加工不像过盈配合那样要求精度的制造公差。

2、胀套安装时无须加热，冷却，和加压设备，只须将螺栓按要求的力矩扭紧即可。

且调整方便，可以将轮廓的轴上方便地调整在所需位置。

胀套也可以用来联结焊接性差的零件。

3、胀套的使用寿命长，强度高，胀套依靠摩擦传动，对被联结件没有键槽削弱，也无相对运动，工作中不会产生磨损。

4、胀套超载时，将失去联结作用，可以保护设备不受损害。

5、胀套联结可以承复合负荷，其结构可以做成多种样式。

根据安装负荷大小，还可以多个胀套串联使用。

6、胀套拆卸方便，且具有良好的互换性。

由于胀套能把较大配合间隙的轴结合起来，拆卸时将螺栓扭紧，即可使被联结件容易拆开。

胀紧时，接触面紧密贴合不锈蚀，也便于拆卸。

胀套目前广泛用于纺织，包装，机床，冶金等行业的各种机械设备。

我公司生产的胀套以其良好的质量和服务，合理的价格，得到用户的广泛的赞誉。

目前我公司生产符合JB/T7934-1999（旧标准号JB/T7934-95，GB5867-86）标准的胀套外，还可根据用户需要进行特Locking device profileThe main use of the locking connection set (abbreviated as locking device) is replace connecting capacity of single keyway and splice, in order to realize the connection between machinery parts (such as gear wheel, flywheel, belt pulley) and axle, so the loading can be transmitted. Through the function of night strength of bolt when locking device is working, enormous strength of bolt when locking device is working, enormous strength of tight holding power between loop and hub, inner loop and axle are produced. When bear the weight and loading, depend on connection power between locking device and machinery part and additional frictional force to transmission torsion, or power on axial, or the complex loading of the both.The locking device is a new kind transmission connection mode, as a kind of advanced basic part, it has been widely adopted the industrially developed country such as Germany, Japan, USA in the vapor machinery of the heavy duty load since 1980 s. Compared with interference connection and key connection, Locking device have a lot of unique advantage.1. Main machine’s manufacturing and installation can be simplified by using locking device. Hub and hole which fix locking device no need high-accuracy manufacture tolerance. This is not like interference connection.2. It no need heat, cool or pressurize the equipment when locking device is being installed, just tighten the bolts as required torque. It is consentient for adjustment, can adjust the hub to the necessary position on the axle easily. Locking device also can be used for connecting the bad-welding part.3. Locking device has long using life and high strength, locking device transfer torque by attrition, there is no keyway weaken for the machinery parts which connected, and also there is no relative motion, there is no any attrition when locking device is working.4. Locking device will not work when overloading happed, so it can protect the equipment, and avoid equipment be damaged while overloading.5. Locking device can bear compounded loading, its structure can be made into many modes. Upon torque, multi-locking devices can be used in series.6. Locking device can be disassembling conveniently, at the same time, it has well interchangeabilities capacity. Because of locking device can connect the hubs with bigger fit space, connected parts can be easily disassembled by tightening bolts; can make it easy to open. The connected faces are tight, so it is not easy be tarnished, at the same time, it is easy for disassemble.At present, locking device is widely used in various kinds of mechanical equipments, such as the textile, packaging, lathe, metallurgy, etc. Our company not only produces locking devices accord with standard JB/T7934-1999 (old standard number JB/T7934-95, GB5867-86) with high quality and service and wellZ1型胀紧联结套的基本参数Base data of Z1 type locking device图—Z1型胀紧联结套Drawing 1 Z1 Type locking device注：Pf为胀紧联结套与轴结合面上的压力。

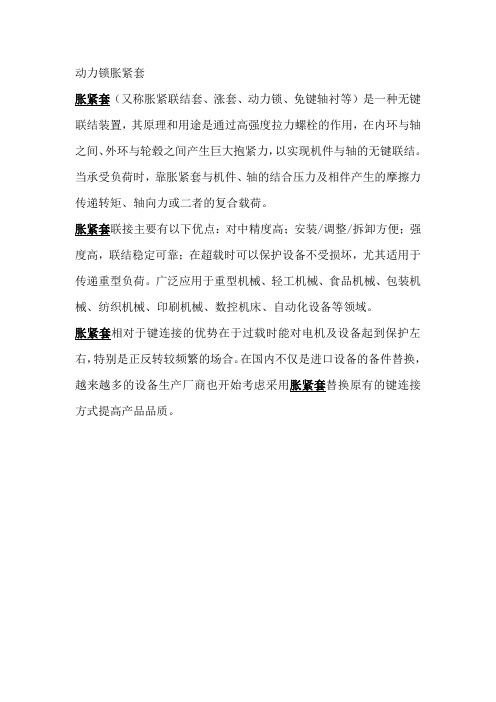

动力锁胀紧套
胀紧套（又称胀紧联结套、涨套、动力锁、免键轴衬等）是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。

当承受负荷时，靠胀紧套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。

胀紧套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。

广泛应用于重型机械、轻工机械、食品机械、包装机械、纺织机械、印刷机械、数控机床、自动化设备等领域。

胀紧套相对于键连接的优势在于过载时能对电机及设备起到保护左右，特别是正反转较频繁的场合。

在国内不仅是进口设备的备件替换，越来越多的设备生产厂商也开始考虑采用胀紧套替换原有的键连接方式提高产品品质。

机械基础件 机械传动件 BASIC PARTS & DRIVEPARTS胀 紧 联 结 套（ 胀 套 ）L o c k I n g a s s e m b l e s北 京 古 德 高 机 电 技 术 有 限 公 司 北 京 古 德 机 电 技 术 研 究 所Beijing GUDE Mechano——Electrical Technology of high CO.,LTD Beijing GUDE Mechano——Electrical Technology Research Institute前 言胀紧联结套是国际上广泛用于各种载荷下机械联结的先进机械基础件。

美国、德国、日本和工业比较发达的国家，首先在重载荷机械中使用了这项新技术。

现已推广到其它各种机械行业，胀紧联结套在国际上起始于七十年代初期，我国于八十年代初就对该产品进行了研制，并首先在各种重型机械中推广应用，于八六年国家制定了 通用型胀套GB5867-86标准。

我公司于八七年就开始对该标准所属规格的各种胀套进行全面研制，经过近二十年的实践已完成了对该标准中所有规格的品种开发。

并推广到纺织、包装、食品、轻工、冶金、造纸、印刷、机床、加工中心、锻压机床、及冶金机械以及通用机械等各种机械中，取的了良好的信誉，促进了机械行业产品技术进步。

并可根据特殊用户需求，开发非标准的胀紧联结套。

胀紧联结是一种新型联结方式，它靠拧紧高强度螺栓使胀套与轴间或套间包容面间产生正压力，相伴产生摩擦力，实现负荷传递的一种无键联结装置。

它与一般过盈的无键联结、有键联结的传统机械联结方式相比较有许多独特的优点和特性：1、制造和安装简单。

安装胀套的轴和孔不像过盈配合那样要求高精度的制造公差，安装胀套也无需加热，冷却或使用加压设备，只须将螺钉按规定扭矩值拧紧即可。

2、有良好地互换性，且拆卸方便。

拆卸时，先松开压紧螺钉，再用顶出螺钉顶出卸载，即可解除联结状态，将胀套与联结零件分离。

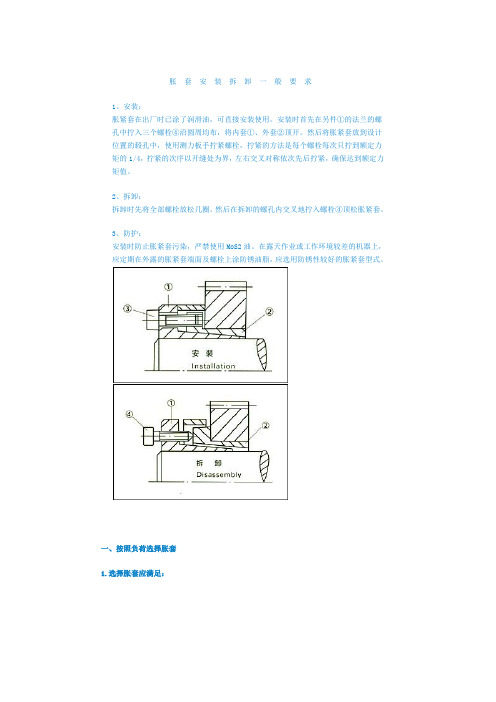

胀套安装拆卸一般要求1、安装：胀紧套在出厂时已涂了润滑油，可直接安装使用。

安装时首先在另件①的法兰的螺孔中拧入三个螺栓④沿圆周均布，将内套①、外套②顶开。

然后将胀紧套放到设计位置的毂孔中，使用测力板手拧紧螺栓，拧紧的方法是每个螺栓每次只拧到额定力矩的1/4，拧紧的次序以开缝处为界，左右交叉对称依次先后拧紧，确保达到额定力矩值。

2、拆卸：拆卸时先将全部螺栓放松几圈。

然后在拆卸的螺孔内交叉地拧入螺栓④顶松胀紧套。

3、防护：安装时防止胀紧套污染，严禁使用MoS2油。

在露天作业或工作环境较差的机器上，应定期在外露的胀紧套端面及螺栓上涂防锈油脂，应选用防锈性较好的胀紧套型式。

一、按照负荷选择胀套1.选择胀套应满足：2.一个联结采用数个胀套时的额定负荷一个胀套的额定负荷小于需传递的负荷时，可用两个以上的胀套串联使用，其总额定负荷为：Mtn=m.Mt 式中：Mtn---n个胀套总额定负荷；m---负荷系数（m值见表A).表A联结中胀套的数量 nmZ1型胀套Z2、Z3、Z4、Z5型胀套1 1.00 1.02 1.56 1.83 1.86 2.74 2.03 -二、结合面的公差及表面粗糙度1.与胀套结合的轴和孔，其公差带按GB1800-79《公差与配合总论标准公差与基本偏差》和GB1801《公差与配合尺寸至500mm孔、轴公差带与配合》的规定。

推荐的孔、轴公差带列于下表：胀套型式胀套内径d mm与胀套结合的轴的公差带与胀套结合的孔的公差带Z1<38 h6 H7≥38 h8 H8Z2 所有直径h7或h8 H7或H8 Z3 所有直径h8 H8Z4 所有直径h9或k9 N9或H92.与胀套结合的轴和孔，其公差带按GB1031-83《表面粗糙度参数及其数值》的规定。

推荐的微观不平度十点高度Rz列于表B.胀紧联结套胀紧联结套(简称胀套),锁紧联结盘（简称锁紧盘），是当今国际上广泛用于重型载荷下机械联结的一种先进基础部件，在轮和轴的联结中，它是靠拧紧高强度螺栓使包容面间产生的压力和磨擦力实现负载传送的一种无键联结装置。

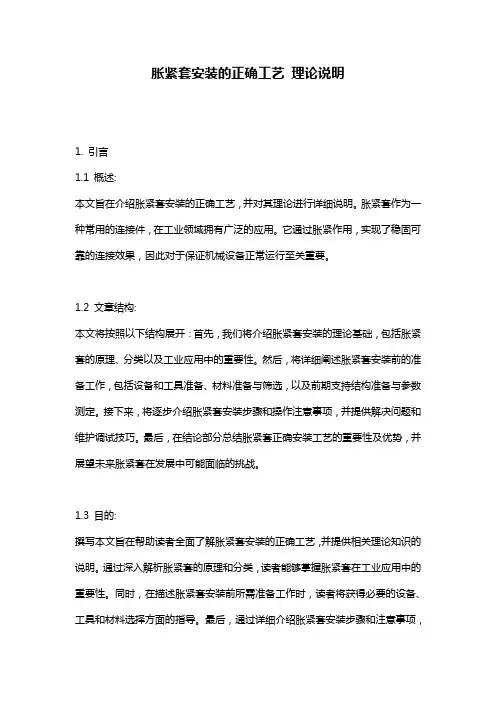

胀紧套安装的正确工艺理论说明1. 引言1.1 概述:本文旨在介绍胀紧套安装的正确工艺，并对其理论进行详细说明。

胀紧套作为一种常用的连接件，在工业领域拥有广泛的应用。

它通过胀紧作用，实现了稳固可靠的连接效果，因此对于保证机械设备正常运行至关重要。

1.2 文章结构:本文将按照以下结构展开：首先，我们将介绍胀紧套安装的理论基础，包括胀紧套的原理、分类以及工业应用中的重要性。

然后，将详细阐述胀紧套安装前的准备工作，包括设备和工具准备、材料准备与筛选，以及前期支持结构准备与参数测定。

接下来，将逐步介绍胀紧套安装步骤和操作注意事项，并提供解决问题和维护调试技巧。

最后，在结论部分总结胀紧套正确安装工艺的重要性及优势，并展望未来胀紧套在发展中可能面临的挑战。

1.3 目的:撰写本文旨在帮助读者全面了解胀紧套安装的正确工艺，并提供相关理论知识的说明。

通过深入解析胀紧套的原理和分类，读者能够掌握胀紧套在工业应用中的重要性。

同时，在描述胀紧套安装前所需准备工作时，读者将获得必要的设备、工具和材料选择方面的指导。

最后，通过详细介绍胀紧套安装步骤和注意事项，以及维护调试技巧，有助于读者正确进行胀紧套的安装，并最大程度地发挥其优势。

以上是对“1. 引言”部分内容的详细清晰撰写。

2. 胀紧套安装的理论基础2.1 胀紧套原理胀紧套是一种用于连接两个或多个机械零部件的装配件。

其工作原理是利用胀紧力将套管压缩或膨胀，从而实现与其他零部件的可靠连接。

当胀紧套安装在轴上时，通过施加外力使之内径收缩，然后将其放置在待连接的零件上。

随后，移除外力，胀紧套会因弹性恢复而自动扩张，并与相邻零件形成良好的联接。

2.2 胀紧套的分类根据材料和结构特点，胀紧套可以分为不同类型。

其中常见的包括液压膨胀式胀紧套、压痕式胀紧套和温度膨胀式胀紧套。

液压膨胀式胀紧套主要通过液体介质的压缩和释放来实现尺寸变化。

它们广泛应用于机械领域中对精确度要求较高的装配过程。

胀紧套的作用和工作原理1. 引言1.1 胀紧套的定义胀紧套是一种常用的机械连接器件，通常用于连接轴和轴套或者把套。

它通过膨胀的方式实现连接，能够有效地传递力量和转矩，在机械设备中起到非常重要的作用。

胀紧套一般由内套、外套、胀套和螺钉等部件组成，其工作原理是通过拉紧螺钉，使胀套膨胀，从而夹紧轴或把套。

胀紧套广泛应用于各种机械设备中，如风力发电设备、重型机械等领域。

其特点包括结构简单、安装方便、传递力矩大等。

安装方法一般是先将胀紧套装入道槽，然后通过螺钉调节套的大小，最后拧紧螺钉固定即可。

维护与保养主要是定期检查胀紧套的牢固程度和润滑情况，及时更换磨损的部件。

胀紧套的作用在于实现轴与把套的紧固连接，从而保证机械设备的正常运转。

随着科技的进步，胀紧套的发展前景非常广阔，其应用领域也将不断扩展，为机械行业带来更多便利和可能性。

1.2 胀紧套的重要性胀紧套是一种机械连接件，广泛应用于工程领域中。

它的重要性主要体现在以下几个方面：1. 实现传动功能：胀紧套可以将不同直径的轴紧密连接在一起，有效实现传动功能。

在机械设备中，传动是必不可少的，而胀紧套的存在可以确保传动系统的稳定性和可靠性。

2. 提高工作效率：胀紧套的使用可以简化机械连接的过程，提高工作效率。

传统的连接方式可能需要复杂的工具和步骤，而胀紧套只需简单的安装和操作，节约了时间和人力成本。

3. 增强设备的稳定性：胀紧套可以有效地固定轴与轴套之间的连接，避免因连接松动而导致的设备损坏或故障。

在高速旋转的机械设备中，稳定性尤为重要，胀紧套的使用可以提高设备的安全性和稳定性。

4. 方便维护和更换：胀紧套的结构简单，安装和拆卸方便。

当需要维护或更换连接件时，只需简单操作即可完成，不会影响整体的机械结构，减少了维护成本和工作时间。

胀紧套在机械传动系统中扮演着重要的角色，其作用不可忽视。

通过合理的选择和使用胀紧套，可以提高机械设备的性能和使用寿命，确保设备的稳定运行。
