偏压式明洞技术交底大全

一、交底目的为确保隧道明洞施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，现将隧道明洞施工的安全技术要求进行交底。

二、施工概况1. 工程名称：[项目名称]2. 工程地点：[具体位置]3. 施工内容：隧道明洞开挖、支护、衬砌等。

三、安全技术要求1. 人员安全- 所有施工人员必须经过专业培训，持证上岗。

- 佩戴好安全帽、安全带、防尘口罩等个人防护用品。

- 禁止酒后作业、疲劳作业。

- 施工现场必须设置安全警示标志，明确警示内容。

2. 机械安全- 所有机械设备必须符合国家规定，并定期进行检修和维护。

- 操作人员必须熟悉机械设备性能和操作规程，严禁违规操作。

- 机械设备运行过程中，严禁人员进入危险区域。

3. 施工安全- 开挖前，必须进行地质勘察，了解地质情况，制定合理的施工方案。

- 隧道明洞开挖采用分层开挖，每层开挖深度不超过2m。

- 开挖过程中，必须设置临时支撑，确保边坡稳定。

- 隧道明洞支护采用锚杆、钢筋网、喷射混凝土等材料，确保支护质量。

- 隧道明洞衬砌采用模板、钢筋、混凝土等材料，确保衬砌质量。

4. 防护措施- 施工现场设置安全防护设施，如防护栏、安全网等。

- 隧道明洞进出口设置排水设施，防止水患。

- 隧道明洞施工过程中，必须进行监测，及时发现和处理安全隐患。

四、应急措施1. 火灾事故- 立即切断电源，使用灭火器、消防水等进行灭火。

- 疏散人员，确保人员安全。

2. 坍塌事故- 立即停止施工，设置警戒区域。

- 报告相关部门，采取抢险措施。

3. 中毒事故- 立即关闭通风系统，将中毒人员转移到空气新鲜的地方。

- 使用解毒药物进行救治。

五、交底总结通过本次安全技术交底，要求所有施工人员充分了解隧道明洞施工的安全技术要求，严格遵守操作规程，确保施工安全。

六、注意事项1. 施工过程中，必须密切关注现场安全状况，发现安全隐患立即报告。

2. 严格执行安全技术交底内容，不得擅自更改。

3. 定期对施工人员进行安全教育培训，提高安全意识。

明洞施工作业安全技术交底一、适用范围适用于隧道工程明洞施工。

二、作业准备1.内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.外业技术准备施工前安排测量技术人员对明洞边仰坡开挖面进行测量，将明挖部分按照设计坡度进行开挖，并及时进行坡面防护加固，确保在明洞衬砌施工过程中有足够的空间和安全要求；配备混凝土模板、插入式振捣器、振捣梁、输送泵、水泵等施工机具，以满足施工需要。

三、技术要求1.明洞及洞门混凝土在仰拱衬砌施工完成后一次连续浇筑。

2.为了确保暗洞洞口安全，在洞内衬砌两环之后再施工明洞及洞门砼。

3.明洞混凝土强度达到设计强度的100%后允许回填，明洞拱背回填土石应分层填筑和夯实，每层厚度不大于0.3m其两侧回填土高差不宜大于0.5m，回填至洞顶后即应满铺，严禁任意抛填。

4.临时边坡应开挖台阶并回填碎石。

四、施工程序与工艺流程1.施工程序明洞及洞门基坑开挖→施作垫层→仰拱及边墙脚钢筋砼施工→仰拱回填→台车定位→钢筋放样、绑扎→端模放样→止水带安装、沥青木丝板、泡沫板预埋→混凝土浇筑→脱模养护→涂抹TS-EVA多功能防水乳胶→3cm水泥砂浆抹面→防水卷材→盲管→5cm水泥砂浆抹面→回填→复耕绿化。

2.工艺流程见下图。

五、施工要求1.止水带安装（变形缝的处理）变形缝（沉降缝）的处理：隧道明暗洞交接点处需设置中埋式橡胶止水带，止水带采用φ10钢筋固定于堵头板上，施工方法如下：沿衬砌设计轴线间隔0.5m在挡头板上钻一φ12钢筋孔，将加工成型的φ10钢筋卡由先浇注混凝土一侧向另一侧穿入，内侧钢筋卡卡紧止水带一半，另一半止水带紧贴在挡头板上，止水带必须与挡头板正交。

待混凝土凝固后拆除挡头板，将原贴在挡头板上的止水带拉直后，弯曲钢筋卡套紧另一半止水带即可。

一、工程名称：（填写具体工程名称）二、交底日期：（填写具体日期）三、施工单位：（填写具体施工单位名称）四、分项工程名称：（填写具体分项工程名称）五、交底提要：本次安全技术交底旨在明确明洞衬砌施工过程中的安全注意事项，提高施工人员的安全意识，确保施工安全顺利进行。

六、交底内容：1. 施工前的准备工作（1）施工人员必须持证上岗，熟悉并掌握相关安全操作规程。

（2）施工前，对施工人员进行安全技术培训，确保其了解施工过程中的安全风险和防范措施。

（3）对施工设备、材料进行安全检查，确保其符合安全要求。

2. 施工过程中的安全注意事项（1）施工人员应正确佩戴个人防护用品，如安全帽、安全带、防护眼镜等。

（2）施工过程中，应严格遵守操作规程，不得违章作业。

（3）施工区域应设置安全警示标志，提醒施工人员注意安全。

（4）施工过程中，严禁酒后作业、疲劳作业、超负荷作业。

3. 施工过程中的防护措施（1）明洞衬砌施工过程中，应采取有效措施防止坍塌、坠落等事故的发生。

（2）在施工过程中，应随时监控边坡稳定性，如有变形要立即采取防护措施。

（3）明洞施工过程中，应加强支护结构的安全检查，确保其稳定性。

（4）施工过程中，应保持施工通道畅通，防止人员、设备拥挤。

4. 施工过程中的应急救援措施（1）施工过程中，如发生安全事故，应立即启动应急救援预案。

（2）施工人员应熟悉应急救援预案，掌握基本的救援技能。

（3）施工现场应配备必要的应急救援设备，如急救箱、消防器材等。

5. 施工过程中的环境安全（1）施工过程中，应严格控制施工现场噪音、粉尘等污染，确保环境安全。

（2）施工过程中，应合理规划施工场地，防止施工对周边环境造成影响。

七、施工人员注意事项（1）施工人员应遵守施工现场纪律，服从管理。

（2）施工人员应积极参与安全培训，提高自身安全意识。

（3）施工人员应发现安全隐患，及时上报，不得擅自处理。

八、总结本次安全技术交底内容，旨在提高施工人员的安全意识，确保施工安全顺利进行。

XXXX隧道明洞技术交底1 适用范围本交底适用于用xxx隧道xx端洞口明洞工程。

2工程概况xxxx隧道xx端洞口右线明洞长10m，起止里程K5+030～K5+040；左线明洞长8m，起止里程ZK5+032～Z K5+040。

隧道洞门采用端墙式洞门。

明洞主拱圈、仰拱均采用C30钢筋混凝土，仰拱采用C15片石混凝土回填。

明洞与暗洞交接处设置一道沉降缝，仰拱与与拱圈间设置纵向施工缝。

3 施工工艺流程施工准备→仰拱开挖→基底处理→仰拱钢筋绑扎→仰拱、回填及边墙基础施工→立明洞内模（模板台车就位）→拱圈钢筋绑扎→立明洞外模→浇筑混凝土→混凝土养生→脱模→防水层施工→明洞回填施工→明洞验收4 施工方法4.1 施工准备明洞开工前应按照设计做好洞门截水天沟和边仰坡，避免雨水对明洞边坡的冲刷。

开挖前准确对明洞仰拱开挖边线和中线进行放样，以避免超欠挖造成的浪费。

放样的同时测绘明洞实际开挖横断面，计算施工土石方量与设计方量核对。

4.2 仰拱开挖仰拱土方采用反铲开挖，自卸汽车运渣到指定地点。

石方采用松动爆破开挖，爆破后大块石渣及局部欠挖采用人工辟裂法破碎，反铲装渣，自卸汽车运渣到指定地点。

开挖过程中要严格控制开挖深度、开挖断面、隧道中线，避免超挖。

土方开挖可预留20～30cm 人工处理。

4.3 基底处理明洞仰拱基础挖至设计标高后，核对地基承载力是否不小于设计要求的250KPa。

土质挖方到基地标高后清理浮土，实验室进行地基承载力试验，与设计图纸核对，地基承载力第1页，共8页达到设计要求，对基地进行夯实，准备进行下道工序；如地基承载力不够，报业主、监理、设计单位变更设计，可采取浆片、砼换填等处理措施。

石质挖方到设计标高后清理浮渣，对进入到仰拱范围内的孤石进行小炮处理，经验收合格后进入下道工序。

4.4 仰拱施工明洞开挖完成后应及时进行仰拱施工，避免雨水浸泡基坑。

(1) 仰拱钢筋加工、绑扎仰拱钢筋在钢筋加工场加工，加工时注意按照规范要求错开钢筋搭接位置，保证搭接长度，钢筋存放在钢筋棚内或用防水布包严，防止锈蚀。

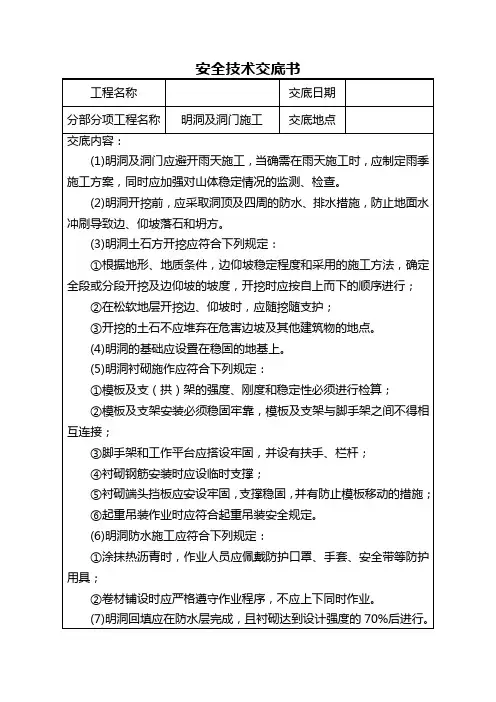

安全技术交底书
工程名称交底日期
分部分项工程名称明洞及洞门施工交底地点
交底内容：
(1)明洞及洞门应避开雨天施工，当确需在雨天施工时，应制定雨季施工方案，同时应加强对山体稳定情况的监测、检查。

(2)明洞开挖前，应采取洞顶及四周的防水、排水措施，防止地面水冲刷导致边、仰坡落石和坍方。

(3)明洞土石方开挖应符合下列规定：
①根据地形、地质条件，边仰坡稳定程度和采用的施工方法，确定全段或分段开挖及边仰坡的坡度，开挖时应按自上而下的顺序进行；
②在松软地层开挖边、仰坡时，应随挖随支护；
③开挖的土石不应堆弃在危害边坡及其他建筑物的地点。

(4)明洞的基础应设置在稳固的地基上。

(5)明洞衬砌施作应符合下列规定：
①模板及支（拱）架的强度、刚度和稳定性必须进行检算；
②模板及支架安装必须稳固牢靠，模板及支架与脚手架之间不得相互连接；
③脚手架和工作平台应搭设牢固，并设有扶手、栏杆；
④衬砌钢筋安装时应设临时支撑；
⑤衬砌端头挡板应安设牢固，支撑稳固，并有防止模板移动的措施；
⑥起重吊装作业时应符合起重吊装安全规定。

(6)明洞防水施工应符合下列规定：
①涂抹热沥青时，作业人员应佩戴防护口罩、手套、安全带等防护用具；
②卷材铺设时应严格遵守作业程序，不应上下同时作业。

(7)明洞回填应在防水层完成，且衬砌达到设计强度的70%后进行。

工程名称交底日期
分部分项工程名称明洞及洞门施工交底地点
该交底一式两份
交底人签名：
接收交底人签名：。

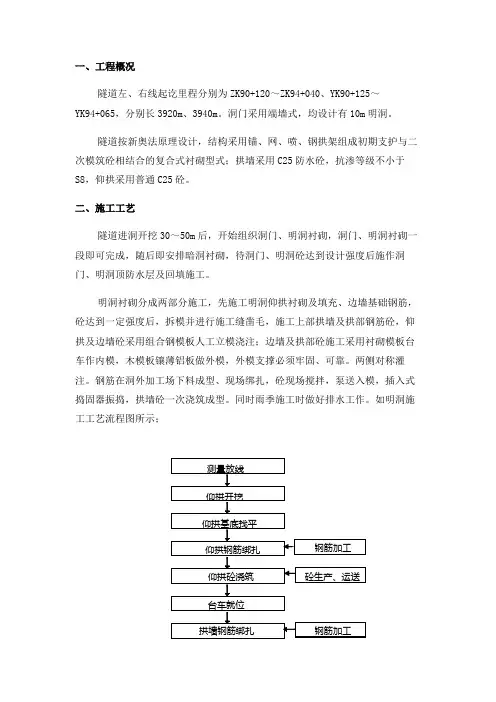

一、工程概况隧道左、右线起讫里程分别为ZK90+120～ZK94+040、YK90+125～YK94+065，分别长3920m、3940m。

洞门采用端墙式，均设计有10m明洞。

隧道按新奥法原理设计，结构采用锚、网、喷、钢拱架组成初期支护与二次模筑砼相结合的复合式衬砌型式；拱墙采用C25防水砼，抗渗等级不小于S8，仰拱采用普通C25砼。

二、施工工艺隧道进洞开挖30～50m后，开始组织洞门、明洞衬砌，洞门、明洞衬砌一段即可完成，随后即安排暗洞衬砌，待洞门、明洞砼达到设计强度后施作洞门、明洞顶防水层及回填施工。

明洞衬砌分成两部分施工，先施工明洞仰拱衬砌及填充、边墙基础钢筋，砼达到一定强度后，拆模并进行施工缝凿毛，施工上部拱墙及拱部钢筋砼，仰拱及边墙砼采用组合钢模板人工立模浇注；边墙及拱部砼施工采用衬砌模板台车作内模，木模板镶薄铝板做外模，外模支撑必须牢固、可靠。

两侧对称灌注。

钢筋在洞外加工场下料成型、现场绑扎，砼现场搅拌，泵送入模，插入式捣固器振捣，拱墙砼一次浇筑成型。

同时雨季施工时做好排水工作。

如明洞施工工艺流程图所示；三、施工方法1、测量放线及仰拱开挖仰拱开挖前，测量组根据设计尺寸现场放线，放线过后现场根据点位进行开挖，若仰拱为土体时，采用人工进行开挖，机械出渣，为石质时采用爆破，机械出渣。

开挖完成后进行净空检查，检查无欠挖进入下一道工序。

如测量放线所示；测量放线控制图开挖后采用人工清底，对局部突起部位人工风镐找平，清底过后，统一喷射C20砼5cm厚。

2、明洞衬砌施工钢筋施工⑴钢筋加工前，由专业工程师编制钢筋制作方案和钢筋配料表，并向施工作业班组进行技术交底。

⑵按照设计图纸，编制钢筋下料单，钢筋加工的形状、尺寸必须符合设计要求。

钢筋表面洁净、无损伤，油渍、漆污和铁锈等在使用前清除干净，带有粒状和片状锈的钢筋不得使用。

钢筋焊接a、搭接焊主体结构纵向施工缝尽量采用搭接焊形式，采用搭接焊时，对钢筋进行预弯，保证两钢筋的轴线在同一直线上，单面搭接焊缝长10d（Ⅱ级钢）。

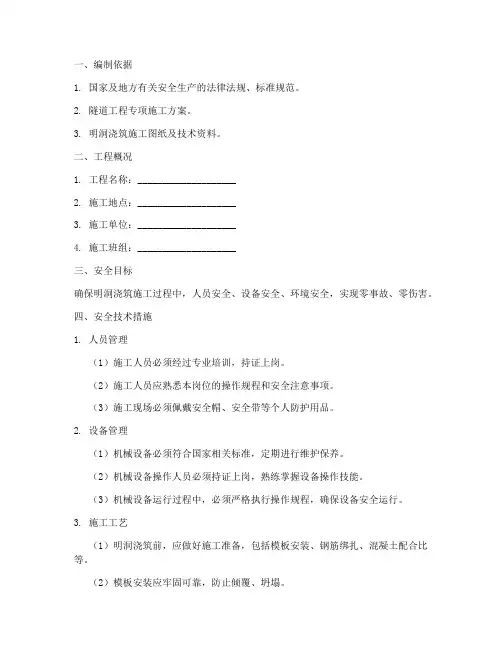

一、编制依据1. 国家及地方有关安全生产的法律法规、标准规范。

2. 隧道工程专项施工方案。

3. 明洞浇筑施工图纸及技术资料。

二、工程概况1. 工程名称：____________________2. 施工地点：____________________3. 施工单位：____________________4. 施工班组：____________________三、安全目标确保明洞浇筑施工过程中，人员安全、设备安全、环境安全，实现零事故、零伤害。

四、安全技术措施1. 人员管理（1）施工人员必须经过专业培训，持证上岗。

（2）施工人员应熟悉本岗位的操作规程和安全注意事项。

（3）施工现场必须佩戴安全帽、安全带等个人防护用品。

2. 设备管理（1）机械设备必须符合国家相关标准，定期进行维护保养。

（2）机械设备操作人员必须持证上岗，熟练掌握设备操作技能。

（3）机械设备运行过程中，必须严格执行操作规程，确保设备安全运行。

3. 施工工艺（1）明洞浇筑前，应做好施工准备，包括模板安装、钢筋绑扎、混凝土配合比等。

（2）模板安装应牢固可靠，防止倾覆、坍塌。

（3）钢筋绑扎应严格按照设计要求进行，确保钢筋位置准确、间距合理。

（4）混凝土浇筑前，应检查混凝土配合比、坍落度等指标，确保混凝土质量。

（5）混凝土浇筑过程中，应分层、均匀浇筑，防止出现蜂窝、麻面等质量问题。

（6）混凝土浇筑完成后，应及时进行养护，确保混凝土强度达到设计要求。

4. 安全防护措施（1）施工现场应设置安全警示标志，提醒施工人员注意安全。

（2）施工现场应设置安全通道，确保施工人员通行安全。

（3）施工现场应设置安全防护设施，如防护栏杆、安全网等，防止高处坠落、物体打击等事故发生。

（4）施工现场应设置消防设施，确保火灾事故得到及时控制。

五、应急措施1. 火灾事故（1）立即切断电源，关闭火源。

（2）组织人员使用灭火器、消防栓等消防设施进行灭火。

（3）迅速撤离人员，确保人员安全。
