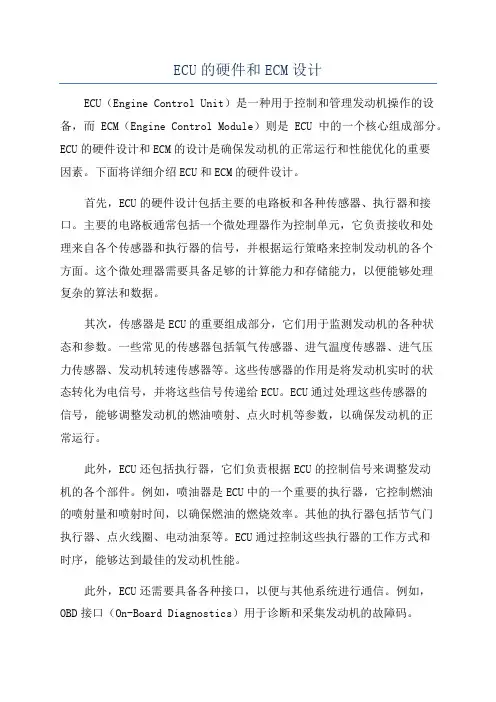

ECU的硬件和ECM设计ECU（Engine Control Unit）是一种用于控制和管理发动机操作的设备，而ECM（Engine Control Module）则是ECU中的一个核心组成部分。
ECU的硬件设计和ECM的设计是确保发动机的正常运行和性能优化的重要因素。
下面将详细介绍ECU和ECM的硬件设计。
首先，ECU的硬件设计包括主要的电路板和各种传感器、执行器和接口。
主要的电路板通常包括一个微处理器作为控制单元，它负责接收和处理来自各个传感器和执行器的信号，并根据运行策略来控制发动机的各个方面。
这个微处理器需要具备足够的计算能力和存储能力，以便能够处理复杂的算法和数据。
其次，传感器是ECU的重要组成部分，它们用于监测发动机的各种状态和参数。
一些常见的传感器包括氧气传感器、进气温度传感器、进气压力传感器、发动机转速传感器等。
这些传感器的作用是将发动机实时的状态转化为电信号，并将这些信号传递给ECU。
ECU通过处理这些传感器的信号，能够调整发动机的燃油喷射、点火时机等参数，以确保发动机的正常运行。
此外，ECU还包括执行器，它们负责根据ECU的控制信号来调整发动机的各个部件。
例如，喷油器是ECU中的一个重要的执行器，它控制燃油的喷射量和喷射时间，以确保燃油的燃烧效率。
其他的执行器包括节气门执行器、点火线圈、电动油泵等。
ECU通过控制这些执行器的工作方式和时序，能够达到最佳的发动机性能。
此外，ECU还需要具备各种接口，以便与其他系统进行通信。
例如，OBD接口（On-Board Diagnostics）用于诊断和采集发动机的故障码。
CAN总线接口用于与其他车辆系统进行通信，例如车身控制模块、防抱死刹车系统等。
这些接口可以通过标准化的通信协议来实现，以确保不同系统之间的互通性和兼容性。
ECM是ECU的核心模块之一，它专门负责处理发动机的控制策略和算法。
ECM通常由一个专用的控制芯片或者是一个独立的电路板组成。

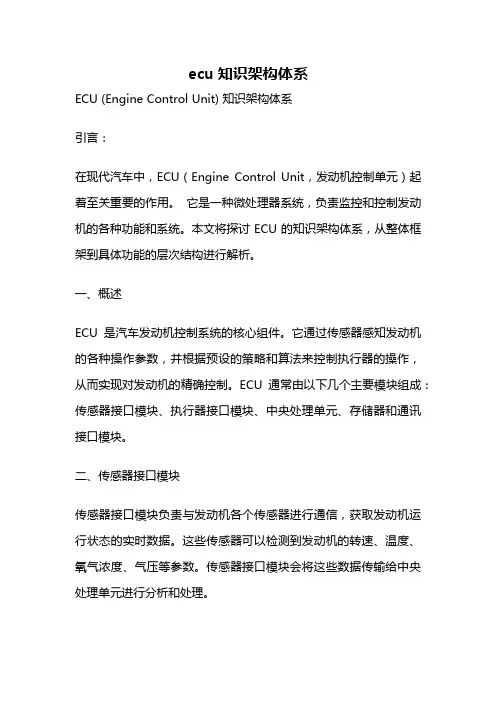

ecu知识架构体系ECU (Engine Control Unit) 知识架构体系引言：在现代汽车中，ECU（Engine Control Unit，发动机控制单元）起着至关重要的作用。
它是一种微处理器系统，负责监控和控制发动机的各种功能和系统。
本文将探讨ECU的知识架构体系，从整体框架到具体功能的层次结构进行解析。
一、概述ECU是汽车发动机控制系统的核心组件。
它通过传感器感知发动机的各种操作参数，并根据预设的策略和算法来控制执行器的操作，从而实现对发动机的精确控制。
ECU通常由以下几个主要模块组成：传感器接口模块、执行器接口模块、中央处理单元、存储器和通讯接口模块。
二、传感器接口模块传感器接口模块负责与发动机各个传感器进行通信，获取发动机运行状态的实时数据。
这些传感器可以检测到发动机的转速、温度、氧气浓度、气压等参数。
传感器接口模块会将这些数据传输给中央处理单元进行分析和处理。
三、执行器接口模块执行器接口模块负责控制发动机中的各个执行器，如喷油器、点火器和气门控制器等。
ECU通过执行器接口模块向执行器发送指令，控制其开启时间、增加或降低电流等参数，从而实现对发动机的精确控制。
四、中央处理单元中央处理单元是ECU的核心部分，它负责处理传感器接口模块和执行器接口模块传输的数据。
中央处理单元根据预设的策略和算法对这些数据进行分析，并生成相应的控制指令。
它还可以根据不同的工况和驾驶要求进行自适应调节，以优化发动机性能和燃油经济性。
五、存储器存储器模块用于存储ECU的程序代码、校准数据和故障码等信息。
程序代码包含ECU的操作系统和应用程序，校准数据包含发动机参数的设定值和修正值，故障码用于记录发动机故障的诊断信息。
存储器模块还可以存储历史数据，供技师进行故障排查和性能分析。
六、通讯接口模块通讯接口模块负责与车辆的其他模块进行通信，如仪表盘、自动变速器和车身电子控制单元等。
ECU通过通讯接口模块接收和发送数据，以实现与其他系统的协同工作。
一、汽车电子控制单元（ECU）原理汽车发动机电控系统由信号输入装置（传感器）、电子控制单元（ECU）和执行器三部分组成（如图1所示）。
电子控制单元又称为电子控制器，俗称电脑（一般简写为ECU、发动机控制模块MCU、EEC 或者PCM），是发动机电控系统的核心部件。
其功能是根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻、怠速控制、进气控制、排放控制、自诊断失效保护和备用控制系统等进行控制。
ECU 主要由输入回路、模拟/数字（A/D）转换器、微机和输出回路4部分组成（如图2所示）。
输入回路主要指从传感器来的信号，首先进入输入回路。
在输入回路里，对输入信号进行预处理，一般是在去除杂波和把正弦波变为矩形波后，再转换成输入电平。
A/D转换器功用将模拟信号转换为数字信号后再输入微机。
如果传感器输出的是脉冲（数字）信号，经过输入回路处理后可以直接进入微机。
电子控制单元是发动机电控系统的核心。
他能根据需要，把各种传感器送来的信号，按内存的程序对数据进行运算处理，并把处理结果送往输出回路。
输出回路的作用是将微机发出的指令，转变成控制信号来驱动执行器工作。
输出回路一般起着控制信号的生成和放大等作用。
在发动机运转过程中，ECU 根据发动机控制系统的各传感器送来的信号，判断发动机当前所处的运行工况和工作条件，并从ROM 中查取相应的控制参数数据，经中央处理器（CPU）的计算和必要的修正后，输出相应的控制信号，控制发动机运转。
电子控制单元的简要工作过程如下：（1）发动机起动时，ECU 进入工作状态，某些程序从ROM 中取出，进入CPU。
这些程序可以用来控制点火时刻、燃油喷射和怠速等。
（2）通过CPU 的控制，指令逐个地进行循环执行。
执行程序中所需要的发动机信息，来自各个传感器。
（3）从传感器来的信号，首先进入输入回路进行处理。
如果是数字信号，则直接经I/O 接口进入微机；如果是模拟信号，则经A/D 转换器转换成数字信号后才经I/O接口进入微机。
汽车电子控制单元（ECU）的构造与功能在现代汽车中，电子设备的应用已经成为了不可或缺的一部分。
汽车电子控制单元（Electronic Control Unit，简称ECU）作为汽车电子系统的核心，承担着控制、监测和管理汽车各个系统的重要任务。
本文将详细介绍ECU的构造与功能。
一、ECU的构造ECU由多个模块组成，每个模块负责不同的功能。
主要包括处理器模块、输入输出模块、存储器模块和总线接口模块。
1. 处理器模块：处理器模块是ECU的核心，由一颗或多颗微处理器组成。
该模块负责接收来自各个传感器和执行器的信号，并根据预设的程序进行处理、分析和判断。
处理器模块的性能直接影响到ECU的响应速度和稳定性。
2. 输入输出模块：输入输出模块负责与车辆上的传感器和执行器进行数据的输入和输出。
通过与传感器连接，输入模块可以获取到引擎转速、车速、油温等各种传感器数据。
输出模块则将处理器模块处理后的指令发送给执行器，如喷油器、点火器等。
3. 存储器模块：存储器模块用于存储ECU的程序代码和数据。
其中，只读存储器（ROM）存储着ECU的基本程序，可编程只读存储器（PROM）用于存储一些可修改的程序和数据，而随机存储器（RAM）则用于存储临时数据和故障代码。
4. 总线接口模块：总线接口模块将ECU内部的各个模块连接起来，并通过汽车上的总线与其他ECU和外围设备进行通信。
常见的总线通信协议包括CAN、LIN和FlexRay等。
二、ECU的功能ECU作为汽车电子系统的核心，承担着以下重要功能：1. 发动机管理系统：ECU通过监测发动机的转速、油温、氧气浓度等参数，控制喷油系统、点火系统和排气系统，以实现最佳的燃油供应和燃烧效果，提高燃油利用率和发动机性能。
2. 制动控制系统：ECU监测车速、制动压力和轮胎转速等参数，通过控制制动液压系统和防抱死刹车系统，保证车辆在制动时的稳定性和安全性。
3. 悬挂系统控制：ECU通过感知汽车的悬挂系统状态，并根据路面状况和驾驶风格调整悬挂系统的刚度和阻尼，提供更好的悬挂控制和驾驶舒适性。

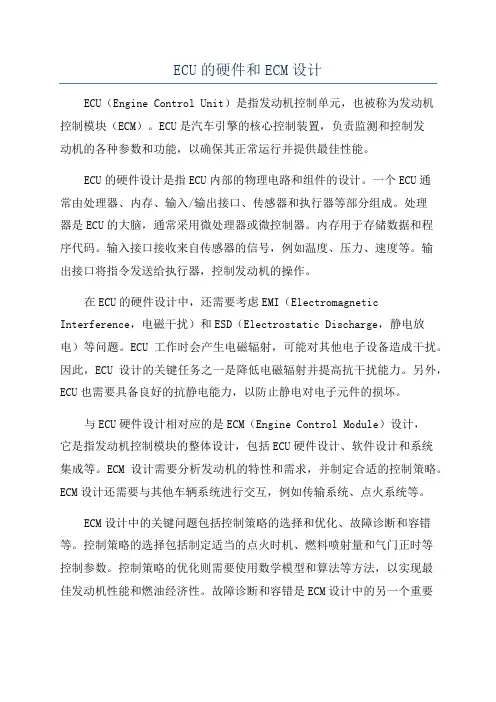

ECU的硬件和ECM设计ECU（Engine Control Unit）是指发动机控制单元，也被称为发动机控制模块（ECM）。
ECU是汽车引擎的核心控制装置，负责监测和控制发动机的各种参数和功能，以确保其正常运行并提供最佳性能。
ECU的硬件设计是指ECU内部的物理电路和组件的设计。
一个ECU通常由处理器、内存、输入/输出接口、传感器和执行器等部分组成。
处理器是ECU的大脑，通常采用微处理器或微控制器。
内存用于存储数据和程序代码。
输入接口接收来自传感器的信号，例如温度、压力、速度等。
输出接口将指令发送给执行器，控制发动机的操作。
在ECU的硬件设计中，还需要考虑EMI（Electromagnetic Interference，电磁干扰）和ESD（Electrostatic Discharge，静电放电）等问题。
ECU工作时会产生电磁辐射，可能对其他电子设备造成干扰。
因此，ECU设计的关键任务之一是降低电磁辐射并提高抗干扰能力。
另外，ECU也需要具备良好的抗静电能力，以防止静电对电子元件的损坏。
与ECU硬件设计相对应的是ECM（Engine Control Module）设计，它是指发动机控制模块的整体设计，包括ECU硬件设计、软件设计和系统集成等。
ECM设计需要分析发动机的特性和需求，并制定合适的控制策略。
ECM设计还需要与其他车辆系统进行交互，例如传输系统、点火系统等。
ECM设计中的关键问题包括控制策略的选择和优化、故障诊断和容错等。
控制策略的选择包括制定适当的点火时机、燃料喷射量和气门正时等控制参数。
控制策略的优化则需要使用数学模型和算法等方法，以实现最佳发动机性能和燃油经济性。
故障诊断和容错是ECM设计中的另一个重要方面，它可以通过实时监测和分析发动机的运行状态，发现并纠正可能的故障或异常。
总之，ECU的硬件和ECM的设计是确保发动机正常运行和提供最佳性能的关键因素。
通过合理的硬件设计和精确的控制策略，ECU和ECM可以提高发动机的效率、可靠性和环境友好性，从而实现汽车的高性能和低排放。
汽车ECU方案范文汽车ECU方案（ Electronic Control Unit）是指车辆上用于控制和管理各种电子设备的一个中央处理器，是车辆电子系统的核心控制单元。
汽车ECU方案的设计和开发非常重要，它直接影响汽车性能、燃油效率、安全性和用户体验等方面。
本文将详细介绍汽车ECU方案的相关内容。
一、ECU的功能和重要性汽车ECU既可以称为车辆电脑，也可以称为车辆控制单元，是汽车电子系统的核心部件之一、它通过接收各种传感器收集到的车辆和环境信息，对发动机控制、燃油管理、空调系统、动力系统、车身控制、安全系统等进行控制和管理，实现车辆的各种功能和性能。
ECU在汽车中起到了重要的作用，它可以提高发动机的燃烧效率，优化驾驶和乘坐的舒适性，提高安全性能，减少尾气排放，降低油耗等。
二、汽车ECU的工作原理1.数据的输入：ECU通过各类传感器获取车辆和环境信息，例如发动机转速，油门开度，车速，刹车压力，外界温度，氧气浓度等等。
2.数据的处理：ECU根据输入的数据,根据预设的程序和算法进行数据的处理和计算，生成控制信号，控制各个执行器的工作状态，例如调整发动机进气量，燃油喷射量，刹车力度，驱动力分配等等。
3.数据的输出：ECU将处理和计算后的结果通过输出接口发送给相关设备执行动作，例如点火系统,燃油喷射系统,踏板传感器,仪表盘显示等等，从而控制整个车辆的运行状态。
三、汽车ECU方案的设计要点1.系统可靠性：汽车ECU方案需要具备高度的可靠性，不能因为故障导致车辆失去控制。
因此，在设计过程中需要考虑到硬件的稳定性和软件的可靠性，进行合理的备份和容错处理。
2.程序算法优化：汽车ECU需要处理大量的数据，因此程序算法的优化对性能至关重要。
对于不同的传感器和执行器，需要根据实际情况制定合适的算法，提高系统的响应速度和精确度。
3.数据采集和通讯：汽车ECU需要通过各种传感器进行数据采集，因此需要合理选择和设计传感器，保证数据的准确性和稳定性。
ECU诊断开发解决方案引言：ECU（Electronic Control Unit）是汽车电子控制系统的核心部件，负责监控和控制汽车各个系统的运行。
ECU的诊断开发是确保汽车电子系统正常运行和故障排除的关键环节。
本文将提供一种ECU诊断开发的解决方案。
一、需求分析：1.掌握汽车电子控制系统的工作原理，了解ECU的基本功能和工作流程。
2.熟悉汽车故障排除流程，能够对ECU故障进行诊断和修复。
3.设计一套完整的ECU诊断开发方案，包括硬件设备和软件平台。
二、硬件设备：1.ECU诊断工具：选用高性能、高稳定性的诊断仪器，能够读取ECU 的故障码和数据流，并进行诊断分析。
2.各类传感器：用于检测车辆各个系统的工作状态，如发动机温度、车速、转速等。
3.数据记录仪：用于记录车辆行驶过程中的关键数据，为故障分析提供依据。
三、软件平台：1.ECU诊断软件：开发一套功能完善、易于操作的ECU诊断软件，支持故障码读取、参数调校、自适应学习等功能。
2.数据分析工具：提供数据分析功能，对车辆行驶数据进行处理和分析，发现潜在的故障问题。
3.故障库管理系统：建立一套完整的故障库，包括常见故障的描述、解决方案和修复记录，以便开发人员快速定位和解决问题。
四、开发流程：1.ECU固件开发：根据汽车品牌和型号的要求，进行ECU固件的开发和优化，确保ECU的正常工作和稳定性。
2.ECU诊断功能开发：根据汽车厂家提供的诊断要求，开发相应的诊断功能，包括故障码读取、参数调校等。
3.ECU诊断软件开发：基于已有的开源软件平台开发ECU诊断软件，提供友好的用户界面和全面的诊断功能。
4.故障数据收集和分析：通过数据记录仪收集车辆行驶数据，并进行分析，发现潜在的故障问题。
5.故障库管理更新：将发现的故障问题整理成故障库，包括问题描述、解决方案和修复记录，以便开发人员快速定位和解决问题。
五、实施与测试：1.ECU固件升级：将开发好的ECU固件烧录到车辆的ECU中，进行实际的功能测试和性能评估。
