可铭连续喷墨绘图仪使用说明书

服装CAD喷墨绘图仪使用手册第一章·绘图仪安装及注意事项1、绘图仪支架的安装打开包装箱后，两个人左、右两端托绘图仪主机底部，先取出主机轻放于水平地面，再取出支架配件准备安装。

安装时参照提供的整机图片，先将横梁与支架两边的侧站板对孔连接，固定横梁上的螺丝即可，送纸杆拖架应在机器后方，和横梁上的传感器相反的方向。

支架安装后将主机抬至支架上，放在支架两个侧站板里侧，对准孔位，固定螺丝，螺丝方向由里朝外进行固定。

支架安装注意事项：①螺丝应与相应螺丝孔完全对位，不可偏离；②螺丝应与相应螺丝孔啮合牢固，不可松动；③左右支撑脚架水平高度保持一致；④左右侧站板位置不可调换；⑤在把主机架从包装箱里抬出来的时候一定要用力均匀，不可用大力托两侧的边罩；⑥安装收纸感应器插孔、送纸感应器插孔、送纸电机插孔时要按照所标识的文字安装，不可插错位。

2、绘图机的使用要求①电源要求电源要有单独的供电，有稳妥的接地系统，不得与其他系统共用，并有相应的防雷措施，电源电压上下浮动不得超过8%，请使用400W或以上的UPS 为本绘图机供电。

绘图机附带有一根三芯带接地电源线，电源线必须插入三芯插座，不能使用三芯转两芯的插座。

在确定电源开关（0）的位置，插上电源线的一端至绘图机电源插座，另一端插在电源插口上，至此绘图机电源连接完成。

然后可以打开电源开关检查是否正确连接了电源，此时可以看到面板上的电源指示灯亮，并且听到细小的风扇声，表明电源基本正常。

注意：在正常关机后至少要等待十秒以后才能再次开机。

②输出平台PC机要求基本要求：CPU奔腾II-350，内存64M，硬盘10G，光驱，软驱。

15“显示器。

推荐配置：CPU奔腾4-1.7G，内存256M，硬盘40G。

光驱，软驱，17“显示器。

操作系统：Windows③工作环境要求温度：10℃-35℃湿度：15%-85%RH无冷凝工作环境：洁净环境，附近无强电磁源注意：超过使用温度可能会引起绘图机性能的下降3、绘图仪连接电源和计算机安装步骤如下：①取出包装箱内的绘图机驱动光盘，放入电脑光驱中，按照提示安装光驱于“C:\Program Files”中，完成后安装程序自动把打印中心的快捷方式发送到电脑桌面上。

绘图仪操作规程标题：绘图仪操作规程引言概述：绘图仪是一种常用的绘图设备，广泛应用于工程、建筑、设计等领域。

为了保证绘图质量和操作安全，正确的绘图仪操作规程是必不可少的。

本文将从五个大点出发，详细阐述绘图仪的操作规程。

正文内容：1. 绘图仪的准备工作1.1 确保绘图仪的正常工作状态，检查电源、连接线等设备是否正常。

1.2 清洁绘图仪的绘图台面，确保没有灰尘和杂物，以免影响绘图质量。

1.3 准备绘图所需的纸张、墨水、铅笔等绘图工具，确保充足且质量良好。

2. 绘图仪的操作步骤2.1 打开绘图仪电源，并等待绘图仪启动完成。

2.2 根据绘图需求，选择合适的纸张规格，并将纸张放置在绘图台面上固定好。

2.3 根据绘图要求，调整绘图仪的设置，包括线宽、线型、颜色等参数。

2.4 使用铅笔或者绘图仪配套的触控笔在纸张上进行绘图，保持手的稳定和笔画的连贯。

2.5 绘图完成后，关闭绘图仪电源，清理绘图台面和绘图工具。

3. 绘图仪的维护保养3.1 定期清洁绘图仪的外部表面，使用干净的软布擦拭，避免灰尘和污渍积累。

3.2 定期更换绘图仪的墨水或者墨盒，确保绘图质量和持久性。

3.3 定期检查绘图仪的电源线和连接线是否正常，避免因线路问题导致的故障。

3.4 绘图仪长时间不使用时，应将其放置在干燥通风的地方，避免受潮和灰尘。

4. 绘图仪的故障排除4.1 如果绘图仪无法启动，首先检查电源是否正常连接，尝试重新启动。

4.2 如果绘图仪的绘图质量下降，可以尝试更换墨水或者调整绘图参数。

4.3 如果绘图仪出现卡纸、断线等问题，应及时停止使用，并联系专业维修人员进行维修。

5. 绘图仪的安全注意事项5.1 在操作绘图仪时，应注意手的位置，避免手部接触到滚筒等运动部件。

5.2 使用绘图仪时，应保持专注和集中注意力，避免因操作不当导致的意外事故。

5.3 绘图仪的维修和保养应由专业人员进行，不得随意拆卸和修理。

总结：绘图仪的操作规程是确保绘图质量和操作安全的关键。

喷绘机操作规范及注意事项喷绘机操作规范及注意事项喷绘机规范操作流程:喷绘机启动——打开喷绘机总电源开关——再依次打开5V、24V 和35V分开关——按下工控机电源按钮——启动工控PC机——喷绘工作软件系统启动——双击电脑桌面上ultra control center (操作系统软件)——该控制软件启动——安装打印耗材——给出命令,喷绘机工作——工作完成,清洗喷头,关闭电源。

喷绘机的操作注意事项:一、系统软件开机不能同时打开双击两次。

由于该系统软件对硬件的独占,不要再软件运行时再启动该软件,即连续二次启动。

否则电脑系统会发生故障。

二、该工控软件内的系统时间,不可随意改变。

三、由于软件平台位置移动需要一个过程,故不要快速点击切换Pavse和Continue两个按钮,应等待相应过程完成以后,再进行下一步操作。

四、设备在进布过程中,不要连续用鼠标点Fornard按钮,以免程序失控;同样倒布过程中也不要连续点击Backuard按钮。

五、开机时必须先开电源开关,再开伺服器电源开关;根据开关顺序依次打开,关机时反向操作。

六、在设备运行过程中发现喷头堵塞,按下PAUS键,暂停喷绘作业,清洗喷头,清洗完毕后继续打印,随时观察画面效果。

七、当系统软件显示各种打印参数时,请认真检查设定是否准确,打印前务必确认各种设定正确。

八、喷绘机专业操作人员必须养成良好的工作习惯,每天工作完成后对喷绘机喷头进行保养维护,严格保持机器周围运行环境的良好。

九、喷绘机在不工作后,清洁喷头面板,洒上清洗液,用保鲜膜覆盖,保持真空,关机后,一定要拔掉电源插头,避免静电对喷头的损坏。

十、经常检查供墨柜内油墨桶,确认油墨是否足够,定期更换油墨过滤器。

十一、经常检查导轨和导轨滚珠的清洁润滑状况,并用润滑油给导轨注油。

十二、每日工作完成后清洗保养喷头,定期清洗墨盒及墨位传感器。

十三、检查各种电路接头、螺丝等,观察是否松动,并注意调节同步带的松紧。

十四、定期清除电脑、电源及电路板上的灰尘,工作车间内地面经常打扫保持清洁。

绘图仪操作规程一、引言绘图仪是一种用于绘制图表、图形和图象的设备，广泛应用于科学研究、工程设计、制图等领域。

为了确保绘图仪的正常运行和准确绘制，制定本操作规程，明确绘图仪的使用方法和注意事项。

二、绘图仪的基本操作流程1. 准备工作a. 确保绘图仪的电源和连接线正常连接。

b. 打开绘图仪的电源开关，并确保电源指示灯亮起。

c. 检查绘图仪的纸张和墨盒是否充足，并及时更换。

2. 启动绘图仪a. 按下绘图仪的开机按钮，等待绘图仪启动完成。

b. 检查绘图仪的显示屏是否正常显示，并确保无任何故障提示。

3. 设置绘图参数a. 在绘图仪的显示屏上选择绘图模式，如线条绘制、曲线绘制等。

b. 根据需要设置绘图的尺寸、比例尺、坐标轴等参数。

c. 确认绘图仪的绘图参数设置无误后，按下确认按钮。

4. 绘制图表a. 将需要绘制的数据输入到绘图仪中，可以通过连接计算机、USB设备等方式进行数据传输。

b. 根据绘图参数设置，绘制相应的图表、图形或者图象。

c. 在绘制过程中，及时观察绘图仪的显示屏，确保绘制结果符合预期。

5. 完成绘图a. 绘图完成后，保存绘图数据和图象文件，可以选择保存到绘图仪内部存储器或者外部存储设备中。

b. 关闭绘图仪的电源开关，断开电源连接线。

三、绘图仪的注意事项1. 维护保养a. 定期清洁绘图仪的外壳和显示屏，使用干净的软布擦拭，避免使用有腐蚀性的清洁剂。

b. 定期更换绘图仪的墨盒和纸张，避免因墨盒干涸或者纸张不足导致绘图质量下降。

c. 定期检查绘图仪的连接线和电源线是否松动，及时修复或者更换。

2. 安全使用a. 在使用绘图仪时，避免将手指或者其他物体伸入绘图仪内部，以免造成意外伤害。

b. 禁止在绘图仪周围堆放杂物，保持绘图仪周围的通风和整洁。

c. 使用绘图仪时，避免将液体或者其他物体溅到绘图仪上，以免损坏设备。

3. 故障排除a. 如果绘图仪浮现故障或者异常情况，首先检查是否有错误提示或者警报信息。

b. 根据绘图仪的使用手册进行故障排除，如无法解决问题，及时联系绘图仪的售后服务。

操作手册目录第一章机器安装1.1 机器的外观1.2 机器安装1.2.1 安装机械部分1.2.2电源与数据线的连接1.2.3安装墨盒1.3 接通电源1.4 打印机的接口第二章 产品概况2.1 技术参数:2.2 机器各方位示意图2.3 触摸屏显示2.4 触摸屏使用说明第三章关于控制软件3.1 软件的安装 （附图）3.2 软件使用说明3.2.1 界面概况3.2.2 绘图机参数设置3.2.3 打印精度校准3.2.4 打印实例说明3.3 多文件的排队打印和网络打印第四章注意事项及常见故障现象4.1 注意事项4.2 墨盒使用注意事项4.3 关于PC机的配置欢迎您选购本公司的喷墨绘图机产品。

在使用本产品前请详细阅读以下的使用说明第一章机器安装1.1 绘图仪外观：正面效果图侧面效果图1.2 机器的安装：1.2.1 安装机械部分：1）首先将支架的横梁与支架左右两侧分别通过2颗螺钉固定（如图所示），注意支架横梁的方向，横梁中间部位带有传感器的窗口向前，接线部位向右，装有电机的机腿为右侧。

a、左侧连接b、右侧连接c、支架传感器2）支架固定好后，插入传感器连线（如图）：a、插入传感器接线b、接好传感器接线后3）支架组装好后的整体效果图：4）支架组装好后，将绘图仪机头放到支架上进行连接并插好支架电机电源连线，注意分别对应好机器底部与支架两侧的两个固定孔位（如图所示）a、固定左侧b、固定右侧注意：绘图机的送纸传感器是感光元器件，对光线较为敏感，所以不要将绘图机放置在强光直射的位置。

尤其是机器右侧腿后面的传感器，不要暴露在很亮的光线下。

1.2.2 电源与网络数据线的连接：1）将随机配送的电源线一端接入220V电源，另一端插入绘图仪右侧背面的电源接口。

2）将随机配送的网络数据打印线分别插入电脑及绘图仪的网络接口。

1.2.3 安装墨盒：将随机配送的墨盒插入绘图仪的墨盒仓中，注意墨盒一定要到位并注意安装顺序，分三步放入墨盒仓中（如图所示）：1、将墨盒放入仓中2、用压条压住墨盒卡点3、放下墨盒压条4、单喷机墨盒装好后的效果图1.3 接通电源：注意本机应使用三项220V电源，并要求接地良好，以防损坏机器电路部分。

绘图仪操作规程一、引言绘图仪是一种用于绘制图表、图形和曲线的设备，广泛应用于科学研究、工程设计、生产制造等领域。

为了保证绘图仪的正常运行和正确操作，制定本操作规程。

二、绘图仪概述绘图仪是一种电子设备，通常由绘图仪主机、电源线、通信线和绘图仪笔等组成。

绘图仪主机通过通信线与计算机连接，通过接收计算机发送的指令来绘制图形。

三、绘图仪操作步骤1. 准备工作a. 确保绘图仪主机和计算机处于正常工作状态，并连接正常。

b. 检查绘图仪笔的状况，确保笔尖完好。

c. 打开绘图仪主机电源，待绘图仪主机启动完成。

2. 连接计算机a. 将绘图仪主机与计算机通过通信线连接，确保连接牢固。

b. 打开计算机，确保计算机系统正常运行。

3. 打开绘图软件a. 在计算机上打开绘图软件，如AutoCAD、CorelDRAW等。

b. 创建一个新的绘图文件，或打开一个已有的绘图文件。

4. 设置绘图参数a. 在绘图软件中，选择绘图仪作为输出设备。

b. 设置绘图仪的绘图范围和纸张大小。

c. 根据需要设置绘图仪的绘图速度和精度。

5. 编辑图形a. 使用绘图软件提供的绘图工具，创建所需的图形。

b. 根据需要进行图形的编辑、缩放、旋转等操作。

c. 确保图形的准确性和美观性。

6. 发送绘图指令a. 在绘图软件中，选择发送绘图指令的功能。

b. 确认绘图仪主机已连接并处于待机状态。

c. 发送绘图指令，等待绘图仪主机接收并开始绘制。

7. 监控绘图过程a. 在绘图软件中，监控绘图仪主机的状态。

b. 如有需要，可随时停止绘图或调整绘图参数。

8. 完成绘图a. 等待绘图仪主机完成绘图任务。

b. 关闭绘图软件，并保存绘图文件。

c. 关闭绘图仪主机电源，断开与计算机的连接。

四、绘图仪操作注意事项1. 绘图仪主机应放置在通风良好、干燥清洁的环境中，避免灰尘和湿气对设备的影响。

2. 绘图仪笔尖应定期更换，以保证绘图的质量和准确性。

3. 在操作绘图仪时，应避免突然断电或断开通信线，以免影响绘图仪的正常运行。

操作手册目录第一章机器安装1.1 机器的外观1.2 机器安装1.2.1 安装机械部分1.2.2电源与数据线的连接1.2.3安装墨盒1.3 接通电源1.4 打印机的接口第二章 产品概况2.1 技术参数:2.2 机器各方位示意图2.3 触摸屏显示2.4 触摸屏使用说明第三章关于控制软件3.1 软件的安装 （附图）3.2 软件使用说明3.2.1 界面概况3.2.2 绘图机参数设置3.2.3 打印精度校准3.2.4 打印实例说明3.3 多文件的排队打印和网络打印第四章注意事项及常见故障现象4.1 注意事项4.2 墨盒使用注意事项4.3 关于PC机的配置欢迎您选购本公司的喷墨绘图机产品。

在使用本产品前请详细阅读以下的使用说明第一章机器安装1.1 绘图仪外观：正面效果图侧面效果图1.2 机器的安装：1.2.1 安装机械部分：1）首先将支架的横梁与支架左右两侧分别通过2颗螺钉固定（如图所示），注意支架横梁的方向，横梁中间部位带有传感器的窗口向前，接线部位向右，装有电机的机腿为右侧。

a、左侧连接b、右侧连接c、支架传感器2）支架固定好后，插入传感器连线（如图）：a、插入传感器接线b、接好传感器接线后3）支架组装好后的整体效果图：4）支架组装好后，将绘图仪机头放到支架上进行连接并插好支架电机电源连线，注意分别对应好机器底部与支架两侧的两个固定孔位（如图所示）a、固定左侧b、固定右侧注意：绘图机的送纸传感器是感光元器件，对光线较为敏感，所以不要将绘图机放置在强光直射的位置。

尤其是机器右侧腿后面的传感器，不要暴露在很亮的光线下。

1.2.2 电源与网络数据线的连接：1）将随机配送的电源线一端接入220V电源，另一端插入绘图仪右侧背面的电源接口。

2）将随机配送的网络数据打印线分别插入电脑及绘图仪的网络接口。

1.2.3 安装墨盒：将随机配送的墨盒插入绘图仪的墨盒仓中，注意墨盒一定要到位并注意安装顺序，分三步放入墨盒仓中（如图所示）：1、将墨盒放入仓中2、用压条压住墨盒卡点3、放下墨盒压条4、单喷机墨盒装好后的效果图1.3 接通电源：注意本机应使用三项220V电源，并要求接地良好，以防损坏机器电路部分。

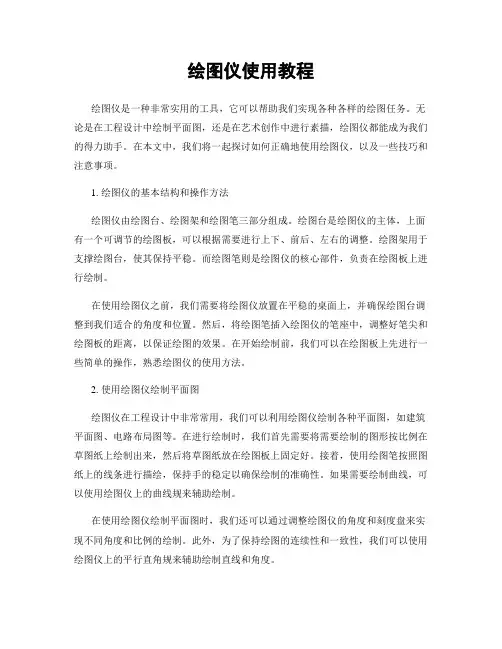

绘图仪使用教程绘图仪是一种非常实用的工具，它可以帮助我们实现各种各样的绘图任务。

无论是在工程设计中绘制平面图，还是在艺术创作中进行素描，绘图仪都能成为我们的得力助手。

在本文中，我们将一起探讨如何正确地使用绘图仪，以及一些技巧和注意事项。

1. 绘图仪的基本结构和操作方法绘图仪由绘图台、绘图架和绘图笔三部分组成。

绘图台是绘图仪的主体，上面有一个可调节的绘图板，可以根据需要进行上下、前后、左右的调整。

绘图架用于支撑绘图台，使其保持平稳。

而绘图笔则是绘图仪的核心部件，负责在绘图板上进行绘制。

在使用绘图仪之前，我们需要将绘图仪放置在平稳的桌面上，并确保绘图台调整到我们适合的角度和位置。

然后，将绘图笔插入绘图仪的笔座中，调整好笔尖和绘图板的距离，以保证绘图的效果。

在开始绘制前，我们可以在绘图板上先进行一些简单的操作，熟悉绘图仪的使用方法。

2. 使用绘图仪绘制平面图绘图仪在工程设计中非常常用，我们可以利用绘图仪绘制各种平面图，如建筑平面图、电路布局图等。

在进行绘制时，我们首先需要将需要绘制的图形按比例在草图纸上绘制出来，然后将草图纸放在绘图板上固定好。

接着，使用绘图笔按照图纸上的线条进行描绘，保持手的稳定以确保绘制的准确性。

如果需要绘制曲线，可以使用绘图仪上的曲线规来辅助绘制。

在使用绘图仪绘制平面图时，我们还可以通过调整绘图仪的角度和刻度盘来实现不同角度和比例的绘制。

此外，为了保持绘图的连续性和一致性，我们可以使用绘图仪上的平行直角规来辅助绘制直线和角度。

3. 使用绘图仪进行艺术创作绘图仪不仅在工程设计中有用，在艺术创作中也发挥着重要的作用。

特别是在素描和插画创作中，绘图仪可以帮助我们实现更加准确和精细的绘制。

在使用绘图仪进行艺术创作时，我们可以使用绘图仪上的各种细纹板和模板来绘制出不同的纹理效果。

此外，绘图仪上还带有调节笔尖粗细和颜色深浅的功能，这使得我们可以更加灵活地进行绘画。

例如，在绘制人物肖像时，我们可以通过调节绘图仪上的笔尖大小和颜色深浅，使得绘制出的肖像更加逼真。

绘图仪操作规程一、引言绘图仪是一种用于绘制图形和图表的设备，广泛应用于工程、设计和科学领域。

为了确保绘图仪的正常运行和绘图结果的准确性，制定本操作规程，明确绘图仪的操作步骤和注意事项。

二、绘图仪的基本结构和工作原理1. 绘图仪的基本结构绘图仪由绘图头、控制器、纸张进纸系统和电源等部分组成。

绘图头负责绘制图形，控制器用于控制绘图头的运动，纸张进纸系统用于提供绘图介质。

2. 绘图仪的工作原理绘图仪通过绘图头在绘图介质上运动，根据输入的指令和数据绘制出所需的图形。

绘图头可以根据指令进行水平和垂直方向的移动，并通过控制墨水的喷射来绘制图形。

三、绘图仪的操作步骤1. 准备工作（1）检查绘图仪的电源是否正常连接，确保电源开关处于关闭状态。

（2）检查绘图仪的墨水和绘图介质是否充足，如不足应及时更换。

2. 打开绘图仪（1）将电源线插入绘图仪的电源插座。

（2）打开电源开关，待绘图仪启动完成后，进入待机状态。

3. 连接绘图仪和计算机（1）将计算机的输出端口与绘图仪的输入端口连接，确保连接牢固。

（2）根据绘图仪和计算机的规格要求，进行相应的设置和调试。

4. 设置绘图参数（1）打开绘图软件，并选择绘图仪作为输出设备。

（2）根据需要设置绘图的尺寸、比例和图形样式等参数。

5. 绘图操作（1）根据绘图需求，输入相应的指令和数据。

（2）根据绘图软件的操作界面，进行图形的绘制和编辑。

（3）在绘图过程中，及时保存绘图文件，以防数据丢失。

6. 打印图形（1）绘图完成后，选择打印命令。

（2）根据打印设置，选择合适的打印机和纸张类型。

（3）调整打印参数，如打印质量和打印方向等。

（4）确认设置无误后，点击打印按钮，开始打印图形。

7. 关闭绘图仪（1）完成绘图任务后，关闭绘图软件。

（2）断开绘图仪与计算机的连接。

（3）关闭绘图仪的电源开关。

四、绘图仪的注意事项1. 绘图仪的使用环境应保持干燥、清洁，避免灰尘和水分进入设备内部。

2. 绘图仪的墨水应定期检查和更换，以确保绘图效果的质量。

可铭连续喷墨绘图机仪使用说明目录序言--------------------------------------------------------------------------1第一章安全操作注意事项----------------------------------------------2第二章技术性能参数----------------------------------------------------3第三章可铭连续喷墨绘图机各部件名称及功能-------------------4第四章绘图机安装详细说明-------------------------------------------5第五章可铭连续喷墨绘图机安装步骤-------------------------------51.绘图机安装2.电脑驱动软件安装第六章笔式绘图仪和喷墨绘图仪的具体对比请在使用可铭高速连续喷墨机详细读懂目录详情序言尊敬的用户您好感谢您对“香港可铭”高速连续喷墨绘图机的信用与支持。

该机是我们自主设计研发在国外行业的先进软件技术融合完美对接。

性能稳定，操作规程简便，功能性价比高。

配有先进光感自动送收技术和纳米高精确度科技。

适合大中型服饰CAD设计院，家居CAD设计工程院。

适用大中型企业设计师们现代化高科技作业。

我们全体香港可名有限公司员工真诚贵院贵企事业单位对我司工作的认可，真诚希望对我们的产品提供宝贵意见。

诚信实事求是奋发向上是我们可名与时同进。

愿可铭高速连续喷墨绘图机的质量和服务能让您满意香港可铭国际有限公司研发监制长沙全胜信息技术有限公司生产第一章安全操作注意事项重要提示：为了保证可铭绘图机的安全和正常使用，请在安装使用前认真仔细阅读说明书详情。

以下是安全操作规程发点说明，请使用工作者严格管理遵守。

1. 使用机器电源时，务必保证电源稳定性，有效连接地线。

警告：一旦发生漏电雷电与闪电故障，会造成工作人员受到电击伤害，同时可能烧毁电路与机器，跟使机器无法正常工作。

服装CAD喷墨绘图仪使用手册第一章·绘图仪安装及注意事项1、绘图仪支架的安装打开包装箱后，两个人左、右两端托绘图仪主机底部，先取出主机轻放于水平地面，再取出支架配件准备安装。

安装时参照提供的整机图片，先将横梁与支架两边的侧站板对孔连接，固定横梁上的螺丝即可，送纸杆拖架应在机器后方，和横梁上的传感器相反的方向。

支架安装后将主机抬至支架上，放在支架两个侧站板里侧，对准孔位，固定螺丝，螺丝方向由里朝外进行固定。

支架安装注意事项：①螺丝应与相应螺丝孔完全对位，不可偏离；②螺丝应与相应螺丝孔啮合牢固，不可松动；③左右支撑脚架水平高度保持一致；④左右侧站板位置不可调换；⑤在把主机架从包装箱里抬出来的时候一定要用力均匀，不可用大力托两侧的边罩；⑥安装收纸感应器插孔、送纸感应器插孔、送纸电机插孔时要按照所标识的文字安装，不可插错位。

2、绘图机的使用要求①电源要求电源要有单独的供电，有稳妥的接地系统，不得与其他系统共用，并有相应的防雷措施，电源电压上下浮动不得超过8%，请使用400W或以上的UPS 为本绘图机供电。

绘图机附带有一根三芯带接地电源线，电源线必须插入三芯插座，不能使用三芯转两芯的插座。

在确定电源开关（0）的位置，插上电源线的一端至绘图机电源插座，另一端插在电源插口上，至此绘图机电源连接完成。

然后可以打开电源开关检查是否正确连接了电源，此时可以看到面板上的电源指示灯亮，并且听到细小的风扇声，表明电源基本正常。

注意：在正常关机后至少要等待十秒以后才能再次开机。

②输出平台PC机要求基本要求：CPU奔腾II-350，内存64M，硬盘10G，光驱，软驱。

15“显示器。

推荐配置：CPU奔腾4-1.7G，内存256M，硬盘40G。

光驱，软驱，17“显示器。

操作系统：Windows③工作环境要求温度：10℃-35℃湿度：15%-85%RH无冷凝工作环境：洁净环境，附近无强电磁源注意：超过使用温度可能会引起绘图机性能的下降3、绘图仪连接电源和计算机安装步骤如下：①取出包装箱内的绘图机驱动光盘，放入电脑光驱中，按照提示安装光驱于“C:\Program Files”中，完成后安装程序自动把打印中心的快捷方式发送到电脑桌面上。

喷绘机操作规程喷绘机操作规程为确保喷绘机操作的安全和正常运行，经公司技术部门工程师制定，现规定喷绘机操作规程如下：1. 操作前准备工作(1)检查机器电缆电源，电源主开关处于关闭状态，驱动器控制器、喷头、喷墨系统等设备的接线工作正常。

(2) 检查耗材，墨盒、底材、清洗剂等是否正常使用期限，操作时需慎重选择。

(3) 检查机器导轨、皮带、制动器等传动部件，是否易卡滞或易搭挂；如有问题，应及时排除。

(4) 安装喷头、清洗盒、油滤网等有效保险装置，确保操作过程中喷头定位准确，并能防止沙尘落入墨盘。

(5) 预留喷印标志、拍照照片等技术问题，保障操作的准确性与可追溯性。

2. 操作过程中的注意事项(1) 操作时无论止步，都应确保安全，关注当地规章制度和运行规程，保障操作和安全。

(2) 调整喷头射嘴观察距离，在喷头稳定无误的情况下进行底材的选择，合理优化材料的使用。

(3) 操作过程中，气压、墨盘温度等控制参数必须根据具体情况进行合理的设定，并确保调整后的值符合生产工艺要求。

(4) 操作过程中，操作人员应具备良好的技术素质，有很好的工作经验，并根据实际情况进行尝试和调整，确保生产效率和效益。

(5) 在添加、取出墨盘时需谨慎操作，以免造成墨盘破损影响墨液质量和喷墨处理。

(6) 常规配置按键控制区域。

对不同的喷印项目，采取风扇冷却，降低喷墨头运行温度，防止蓝色消失。

(7) 喷印过程中，应在墨盘升空后，立即进行底材的替换，否则会对机器装置造成不良影响。

3. 机器使用后的注意事项(1) 喷绘机使用完毕后，应立即清洗喷头，以免造成喷绘机喷头停滞或老化，影响机器寿命和效益。

(2) 机器过程中，预留喷印标志、拍照照片等技术问题，保障后续生产的准确性和可追溯性。

(3) 机器使用完毕后，进行清洁保养，避免灰尘和皮屑等杂质进入机器内部，影响机器的正常运转。

(4) 机器使用完毕后，必须将驱动器控制器、喷头、喷墨系统等设备的接线工作有序拔下。

喷绘机喷头使用手册喷绘机在使用过程中的喷头堵塞问题，主要以“预防为主”。

要保持喷头最佳工作状态的最好的方法，是您每天对喷头做一些适当而有效的日常维护，那将大大减少喷嘴堵塞的可能性，因此，请您仔细阅读以下内容并参考操作。

一．设备安装完毕后，以及设备启用初期对喷头进行的保养维护1．为使喷头进入最佳运作状态，在设备正式开始承接制作业务之前，请务必用1～2天时间尽最大可能多打印一些画面，画面最好是CMYK 4色都用到的，而且在画面的2边都要加上C、M、Y、K 4色色条以确保4个喷头始终处于喷墨状态。

2．喷绘时最好把最右端清洁站内的保湿海绵连同其托架一起取出。

二．每天工作完成后如何对喷头进行保养维护每天所有的打印作业全部完成后，为使喷头保持最佳工作状态且避免由于溶剂性墨水挥发而堵塞喷嘴，请按以下方法喷头进行维护之后让设备过夜。

1．关闭设备电源。

2．先用专用清洗液将保湿海绵清洗干净，然后将清洗液倒在海绵上使其浸湿。

3．将机头移回最右端的清洁站并使喷嘴与保湿海绵紧密结合。

4．保持这种状态让设备过夜。

三．发现喷嘴轻微堵塞后的处理方法1．在喷绘过程中发现喷嘴出现轻微堵塞现象后要毫不犹豫地按PAUSE键暂停打印作业，然后用吸尘器或者手动气泵使墨水从喷嘴喷出进行喷嘴清洗，清洗完毕后须用塑料挤压瓶往喷嘴表面喷一些清洗液洗去残留墨水。

注意：使用手动气泵时切勿用力过猛，否则会因压力过大而损坏喷头。

2．及时果断且彻底地处理喷嘴轻微堵塞对于在长时间打印过程中保持喷嘴最佳工作状态是非常重要的！3．此外，也有必要仔细检查喷头情况并查找喷嘴堵塞的原因所在。

四．在喷绘过程中频繁发生喷嘴堵塞时的处理方法1．先按PAUSE键暂停喷绘作业，然后按PURGE键使机头移动到最左端的清洗位置。

2．保持设备电源处于打开状态，将副墨罐连到机头控制板上的液位感应器信号线全部拔掉。

3．将喷头上的供墨管（源自副墨罐）拔掉，然后用玻璃注射器抽取专用清洗液清洗喷头，方法：每次用40ml清洗液，每隔10分钟一次，共3～4次。

可铭连续喷墨绘图机使用说明目录序言--------------------------------------------------------------------------1第一章安全操作注意事项----------------------------------------------2第二章技术性能参数----------------------------------------------------3第三章可铭连续喷墨绘图机各部件名称及功能-------------------4第四章绘图机安装详细说明-------------------------------------------5第五章可铭连续喷墨绘图机安装步骤-------------------------------51.绘图机安装2.电脑驱动软件安装请在使用可铭高速连续喷墨机详细读懂目录详情序言尊敬的用户您好感谢您对“香港可铭”高速连续喷墨绘图机的信用与支持。

该机是我们自主设计研发在国外行业的先进软件技术融合完美对接。

性能稳定，操作规程简便，功能性价比高。

配有先进光感自动送收技术和纳米高精确度科技。

适合大中型服饰CAD设计院，家居CAD设计工程院。

适用大中型企业设计师们现代化高科技作业。

我们全体香港可名有限公司员工真诚贵院贵企事业单位对我司工作的认可，真诚希望对我们的产品提供宝贵意见。

诚信实事求是奋发向上是我们可名与时同进。

愿可铭高速连续喷墨绘图机的质量和服务能让您满意香港可铭国际有限公司研发监制长沙全胜信息技术有限公司生产第一章安全操作注意事项重要提示：为了保证可铭绘图机的安全和正常使用，请在安装使用前认真仔细阅读说明书详情。

以下是安全操作规程发点说明，请使用工作者严格管理遵守。

1. 使用机器电源时，务必保证电源稳定性，有效连接地线。

警告：一旦发生漏电雷电与闪电故障，会造成工作人员受到电击伤害，同时可能烧毁电路与机器，跟使机器无法正常工作。

喷绘机操作规程一、操作员准备工作1. 操作员应穿戴好劳动保护用品，如防护眼镜、防护手套和工作服。

2. 确认喷绘机的工作区域干净整洁，并清除杂物和堆放物。

3. 检查喷绘机的电源和喷头连接是否牢固，电源是否正常。

4. 准备好喷绘机所需要的耗材，如墨盒、喷墨纸等。

二、喷绘机开机操作1. 将电源线插入电源插座，并确保连接牢固。

2. 按下开机按钮，开启喷绘机电源。

3. 启动喷绘机的自动清洗程序，确保喷头处于清洁状态。

4. 检查喷绘机显示屏上的各项参数是否正常，如喷头温度、墨盒墨水剩余量等。

三、打印文件准备1. 连接电脑与喷绘机，确保正确识别喷绘机设备。

2. 打开喷绘机所需的打印文件，并进行必要的调整和编辑。

3. 检查文件的尺寸、分辨率和颜色模式是否与实际需求一致。

4. 设置打印参数，如打印速度、打印质量和打印模式。

四、加载耗材1. 打开喷绘机的墨盒仓门，将新的墨盒插入对应的插槽中。

2. 确保墨盒插入位置正确，插入至底部，并确保与喷头连接良好。

3. 关闭墨盒仓门，确保仓门紧闭。

4. 检查墨水供给系统是否正常工作，确保墨水能顺利供给到喷头。

五、开始打印1. 在电脑上点击打印命令，等待喷绘机开始打印。

2. 观察打印过程中的情况，确保打印质量良好，没有异味或异常噪声。

3. 如发现打印质量不理想，停机检查并及时调整打印参数。

4. 打印完成后，喷绘机会自动切纸，将打印物切割成所需尺寸。

六、打印结束后的处理1. 关闭喷绘机的电源。

2. 清理喷绘机的工作区域，清除墨水溅洒或纸屑等杂物。

3. 将喷绘机的耗材，如墨盒和喷墨纸，妥善存放至指定位置。

4. 关闭电脑上的打印文件和喷绘机的驱动程序。

七、维护保养1. 定期清洁喷绘机的喷头和墨盒插槽，确保墨水供给通畅。

2. 检查喷绘机的各个部件是否正常运转，如皮带、滚筒等。

3. 及时更换耗损部件，如喷头、皮带等，以保证喷绘机的正常使用。

4. 遵循喷绘机的保养手册，按时进行维护保养工作。

绘图仪操作规程引言概述：绘图仪是一种用于绘制图形和图表的设备，广泛应用于工程设计、地理信息系统、制图等领域。

为了正确操作绘图仪并提高工作效率，下面将详细介绍绘图仪的操作规程。

一、绘图仪的准备工作1.1 确保绘图仪的连接与设置- 确认绘图仪与电脑的连接正常，并检查连接线是否松动。

- 在电脑系统中设置绘图仪的默认打印机，并确保打印机驱动程序已安装。

1.2 准备绘图仪所需材料- 确保绘图仪所需的纸张、墨盒和墨水等材料充足，并且质量良好。

- 检查纸张是否正确放置在绘图仪的纸盒中，并进行必要的调整。

1.3 检查绘图仪的工作状态- 打开绘图仪的电源，并确保绘图仪处于正常工作状态。

- 检查绘图仪的显示屏是否正常显示，并根据需要进行必要的设置。

二、绘图仪的操作步骤2.1 打开绘图软件- 在电脑上打开所需的绘图软件，如AutoCAD、Photoshop等。

- 根据需要，选择合适的绘图模板或者创建新的绘图文件。

2.2 设置绘图参数- 根据绘图要求，设置绘图仪的纸张大小、方向和打印质量等参数。

- 确保绘图仪的参数与绘图软件的参数一致，以避免浮现尺寸不许确的问题。

2.3 进行绘图操作- 在绘图软件中进行绘图操作，绘制所需的图形、图表或者图象。

- 根据需要，调整绘图仪的打印速度和墨水的浓度等参数，以获得最佳的打印效果。

三、绘图仪的维护与保养3.1 定期清洁绘图仪- 使用专用的清洁布或者纸巾清洁绘图仪的表面和墨盒等部件。

- 避免使用刺激性或者腐蚀性的清洁剂，以免损坏绘图仪的表面。

3.2 更换墨盒和纸张- 当墨盒的墨水用尽时，及时更换新的墨盒，以保证打印质量。

- 当纸张用完时，及时补充纸张，并确保纸张的质量符合要求。

3.3 定期维护绘图仪- 根据绘图仪的使用频率，定期进行维护，如清理墨盒槽、调整打印头等。

- 如果绘图仪浮现故障或者异常情况，及时联系维修人员进行检修。

四、绘图仪的故障排除4.1 常见故障及解决方法- 绘图仪无法正常开机：检查电源线是否插紧，确认电源是否通电。

绘图仪操作规程一、引言绘图仪作为一种常见的绘图工具，被广泛应用于工程设计、制图等领域。

为了确保绘图仪的正常运行和绘图质量的稳定性，制定本操作规程，以指导操作人员正确使用绘图仪。

二、适合范围本操作规程适合于所有使用绘图仪的操作人员。

三、绘图仪的基本结构1. 绘图仪主机：包括绘图仪控制面板、绘图仪底座等组成部份。

2. 绘图仪笔头：用于绘制图形和文字，根据需要可更换不同类型的笔头。

3. 绘图仪纸张夹：用于固定绘图纸，确保绘图纸平整。

4. 绘图仪轨道：用于控制绘图仪笔头的挪移轨迹。

四、绘图仪的操作流程1. 准备工作a. 检查绘图仪主机是否正常通电，并确保电源线连接稳固。

b. 检查绘图仪纸张夹是否松紧适度，纸张是否平整。

c. 检查绘图仪笔头是否安装正确，是否需要更换新的笔头。

d. 检查绘图仪轨道是否干净，如有杂物应及时清理。

2. 打开绘图软件a. 在电脑上打开绘图软件，并选择相应的绘图模板。

b. 根据实际需要，设置绘图仪的绘图尺寸和纸张方向。

3. 绘图操作a. 将绘图纸放置在绘图仪纸张夹中，并调整夹紧力度，确保纸张平整。

b. 在绘图软件中选择所需的绘图工具，如直线、曲线、文字等。

c. 根据设计要求，在绘图软件中绘制相应的图形和文字。

d. 在绘图过程中，注意控制绘图仪的速度和力度，保证绘图质量。

4. 完成绘图a. 绘图完成后，关闭绘图软件，并保存绘图文件。

b. 关闭绘图仪主机，拔掉电源线，进行维护和清洁工作。

五、绘图仪的维护与保养1. 定期清洁绘图仪主机，包括控制面板、底座等部份，使用柔软的布擦拭，避免使用有腐蚀性的溶剂。

2. 定期清洁绘图仪笔头，使用专用的清洁液和布擦拭，避免笔头阻塞。

3. 定期清理绘图仪轨道，移除杂物和灰尘，保持轨道的平滑。

4. 定期检查绘图仪电源线和数据线是否损坏，如有问题及时更换。

5. 定期检查绘图仪的功能，包括控制面板的按键是否灵敏、纸张夹的夹紧力度是否适中等。

六、安全注意事项1. 在操作绘图仪时，应注意避免手指或者其他物体接触到绘图仪笔头，以免造成伤害或者损坏。

绘图仪操作规程一、引言绘图仪是一种用于绘制图形和图表的设备，广泛应用于工程设计、制图、地理信息系统等领域。

为了确保绘图仪的正常运行和操作的准确性，制定本操作规程。

二、绘图仪的基本原理绘图仪通过控制打印头的挪移和喷墨的方式，将图形或者图表绘制在纸张上。

绘图仪通常由打印头、墨盒、传动系统和控制系统组成。

三、绘图仪的操作步骤1. 准备工作a. 确保绘图仪的电源已连接，并处于正常工作状态。

b. 检查墨盒的墨水是否充足，如不足应及时更换。

c. 确保纸张已正确放置在绘图仪的进纸槽中，并调整好纸张的位置。

2. 打开绘图软件a. 在电脑上打开绘图软件，并选择相应的绘图模板或者创建新的绘图文件。

b. 根据需要设置绘图的尺寸、比例和其他参数。

3. 绘制图形a. 使用绘图软件提供的绘图工具，如直线、曲线、矩形等，绘制所需的图形。

b. 根据需要选择不同的线型、线宽和填充效果，使图形更加清晰和美观。

4. 设置打印参数a. 在绘图软件中选择打印功能，并设置打印的纸张尺寸和方向。

b. 根据需要选择打印的图层和颜色设置。

5. 打印图形a. 点击打印按钮，绘图软件将发送打印指令给绘图仪。

b. 绘图仪根据接收到的指令，控制打印头的挪移和墨水的喷射，将图形绘制在纸张上。

6. 完成打印a. 打印完成后，及时关闭绘图软件和绘图仪，并将纸张取出。

b. 检查打印结果，如有需要可以进行修正或者重新打印。

四、绘图仪的常见问题及解决方法1. 打印图形不清晰或者含糊可能原因：墨水不足、打印头阻塞、打印参数设置不正确。

解决方法：检查墨盒的墨水量，如不足应及时更换；清洁打印头；检查打印参数并重新设置。

2. 纸张卡住或者错位可能原因：纸张放置不正确、纸张太厚或者太薄、传动系统故障。

解决方法：检查纸张的放置位置和方向；使用适合的纸张；检查传动系统并修复故障。

3. 绘图仪无法正常启动可能原因：电源故障、连接线松动、控制系统故障。

解决方法：检查电源是否连接正常；检查连接线是否松动；检查控制系统并修复故障。
