汽车电控系统故障检测与诊断方法9篇第1篇示例：汽车电控系统是现代汽车的重要组成部分，它负责控制引擎、变速箱、制动系统等部件的运作。
一旦电控系统出现故障，将会影响到汽车的稳定性和安全性。
及时检测和诊断汽车电控系统故障至关重要。
下面将介绍一些常见的汽车电控系统故障检测与诊断方法：一、故障码诊断现代汽车的电控系统配有故障码诊断功能，一旦系统出现故障，会存储相应的故障码。
车主可以通过接上诊断仪器，读取这些故障码，从而了解故障出现的原因。
然后根据故障码对症下药，修复故障。
二、传感器检测传感器在汽车电控系统中扮演着重要的角色，它们可以监测各个部件的工作状态并向电控单元反馈信息。
定期检查和维护传感器对于保证汽车电控系统的正常运行至关重要。
如果传感器损坏或失效，会导致系统出现故障。
车主可以通过测量传感器的电阻或输出信号来判断传感器是否正常。
三、电路检测汽车的电控系统是由一系列的电路组成的，如果其中的任何一个电路出现问题，都有可能导致整个系统的故障。
定期检查电路的连线情况、插头的接触情况以及电路的绝缘状况是非常重要的。
一旦发现电路出现问题，及时修复可以避免更大的损失。
四、执行元件检测汽车的电控系统中有许多执行元件，如电磁阀、执行器等，它们负责控制各个部件的工作。
如果执行元件出现故障，往往会导致整个系统的工作异常。
车主可以通过检查这些执行元件的工作状态来判断是否存在故障，并及时更换故障元件。
五、专业诊断设备对于一些比较复杂的电控系统故障，车主可以选择使用专业的诊断设备进行诊断。
这些设备通常能够更全面地检测汽车的电控系统，帮助车主准确定位故障，并提供相应的修复建议。
在诊断时，一定要选择正规的维修厂或技师进行操作，避免因误诊导致更大的损失。
六、定期维护保养预防胜于治疗，定期的汽车维护保养可以有效减少电控系统故障的发生。
定期更换机油、空气滤清器、燃油滤清器等易损件，保持汽车的机械部件和电气系统的良好状态，可以大大延长汽车的使用寿命。
大众宝来维修手册车友须知8项常规检查提起轿车，拥有它的人会津津乐道。
它的名字“Bora”以亚得里亚海清新的海风命名，本身就说明了宝来的个性所在。
Bora属于车的第四代，为宝来共提供了四款发动机，分别是1.6L、1.8L、1.8T三款汽油机和一款1.9LTDI柴油机，给消费者有了自由选择的余地，其设计除秉承传统的优良品质，坚固可靠外，更加注重个性化、动力和新技术。
在使用宝来的过程中可能会出现各种毛病，我们在这里为各位车主提个醒，要多下点儿功夫为爱车做保养，出现毛病一定要及时修理。
难启动有些车在使用一段时间后，有时出现难以启动，启动之后怠速抖动，甚至熄火的现象。
这多是因为选用的汽油油质比较差，在油中含有胶质和蜡质比较多，发动机长期运行后，胶质和蜡质沉淀，就会在气门处形成一种胶着物和积碳。
在启动时，喷油嘴所喷射的汽油就会被积炭吸附，使杭州二手车汽油不能进入气缸充分燃烧。
有效的规避方法就是，选用免拆清洗气门和喷油嘴，或者尽量选用优质的汽油。
电瓶上的保险丝盒易烧坏炎炎夏日，发动机工作环境的恶劣可想而知，如果稍不注意，保险丝盒接线柱就会因负荷过大而出现烧蚀，车主要注意线束位置的温度，如果温度偏高，建议车主到服务站把接柱氧化层擦掉即可。
仪表系统故障在一般情况下多是因为仪表系统出了故障，例如因仪表板线束接触不良，就很容易引起间歇性的显示故障。
加速无力有很多车主都会带上亲友去郊外游玩，提醒车主别忘了为汽车添加比规定高一级的汽油，这主要是由于有些加油站的油品质较差，对氧传感器的损坏较大。
有些加油站的油含铅较多，影响发动机的整体电控系统的正常工作，造成加速无力等现象。
前门锁块损坏前门锁块有一个微动开关是用于监测车门是否上锁的，在使用过程中一旦开关损坏，就会出现门灯不亮或关车门时，门灯长亮不熄，甚至导致锁车时其他车门、后备厢不能上锁。
解决的办法，只能更换锁块总成。
锁块是属于易损坏的部件，建议车主平时养成好的习惯，切忌猛开猛关。
宝来轿车行驶熄火故障分析本文介绍一辆宝来1.8T轿车电控发动机系统在行驶过程中熄火之后发动机便不能起动的故障诊断与维修。
标签：电动汽油泵;点火系统;点火线圈一、故障现象本人在维修站时期中,有一辆宝来1.8T轿车来到我们的维修站来检修。
经驾驶员反映,该车在行驶过程中,突然间熄火之后不久再次起动发动机便不能起动。
反复几次都是不行,用人力推也推不着。
二、故障原因分析对于发动机突然熄火这一类故障,追究其故障原因无非是:电动汽油泵、点火系统、点火线圈三者工作不正常都会导致在行驶过程中熄火后发动机不能起动的故障现象。
三、发动机控制系统的工作原理1、电动汽油泵的作用与控制原理电控燃油喷射系统均采作电动汽油泵,其功能是向喷油器提供油压高于进气歧管压力250~300Pa的燃油。
当发动机工作时,电动汽油泵将燃油从油箱里泵出,经燃油分配管分配到各缸喷油器。
当喷油器接受到ECU发出的喷油指令时,再将燃油喷射在进气门附近,并与空气供给系统提供的空气混合形成雾化良好的可燃混合气。
电动汽油泵工作不正常线路、短路、线路老化都会出行驶过程中熄火现象出现。
2、点火系统控制原理宝来1.8T轿车的微机控制点火系统主要由曲轮轴(上止点位置)传感器、曲轴位置(曲轴转速与转角)传感器、空气流量传感器、节气门位置传感器、冷却液温度传感器、进气温度传感器、车速传感器、宝震传感器、各种控制开关、ECU 等组成。
在ECU的只读存储器中,它不断接收各种传感器和开关发送的信号,并按预先编制的程序进行计算和判断后,向点火控制器发出控制信号,实现最佳点火提前角和点火时刻的最佳控制。
当发动机工作时,ECU根据凸轮轴位置传感器信号判定哪一缸即将到达压缩上止点,根据反映发动机工况的转速信号、负荷信号以及与点火提前角有关的传感器确定相应工况下的最佳点火提前角,向点火控制发出控制指令,使功率三极管截止,点火线圈一次电流切断,二次绕组产生高压电,并按发动机点火顺序分配到各缸火花塞跳火点燃混合气。
江阴职业技术学院毕业论文课题：一汽大众宝来发动机常见故障诊断与检修专题：专业：汽车运用技术学生姓名：于庆成班级：11汽运(2)班学号：11020217指导教师：庞敬礼完成日期：2013年12月22日摘要随着社会的进步以及生活水平的不断提高，人们对汽车这个代步工具的要求也越来越高，不同汽车发动机的性能也存在着差异。
我们也应当重视汽车发动机的故障诊断与检修。
本论文主要是对一汽大众宝来发动机的故障诊断与检修进行阐述，其常见故障主要有起动困难、怠速不稳、动力不足、异响等。
通过对发动机的故障现象和故障原因分析，从而进一步对发动机进行详细故障诊断。
本文还对一汽大众宝来发动机的故障诊断与检修进行了一系列的案例分析，例如，一汽大众宝来1.8发动机油耗大的故障诊断，一汽大众宝来1.6L发动机熄火的故障案例分析等，通过这些案例分析可以更直观地详解宝来发动机的故障诊断与检修流程，对一汽大众宝来发动机的故障诊断与检修有了更深刻的了解和更清楚的认识。
关键词：宝来发动机；故障；诊断；检修AbstractWith the progress of the society and the continuous improvement of living standards, people also more and more high to the requirement of the automobile transport, different car engine performance differences exist. We should also attach importance to automobile engine fault diagnosis and maintenance.This paper is mainly to faw-vw baolai engine fault diagnosis and maintenance and its common faults are starting difficulty, idle instability, underpowered, sound, etc. Through the analysis of the fault phenomenon and the cause of the problem of engine, thus further fault diagnosis of engine in detail. This article also for faw V olkswagen baolai engine fault diagnosis and maintenance carried out a series of case studies, for example, faw-vw baolai 1.8 fault diagnosis of engine fuel consumption big, faw-vw baolai 1.6 L engine fault case analysis and so on, through the case analysis can more intuitively, rounding the baolai engine fault diagnosis and maintenance process, the faw V olkswagen baolai engine fault diagnosis and maintenance have a deeper understanding and more clear.Key words: baolai engine; Fault; Diagnosis; maintenance目录摘要 (I)Abstract ................................................................................................................................. I I 目录.. (III)第一章概述 (1)1.1一汽大众宝来系列轿车简介 (1)1.2本论文阐述大众宝来发动机故障检修的意义 (4)第二章宝来发动机的总体构造及原理 (5)2.1宝来发动机的总体构造 (5)2.2宝来发动机的工作原理 (9)第三章宝来发动机的故障分析与维修 (11)3.1 宝来发动机起动时故障分析与维修 (11)3.1.1发动机起动时点不着火 (11)3.1.2发动机起动时，点火时而正常、时而不正常 (15)3.2 宝来发动机怠速时的故障分析与维修 (15)3.2.1发动机起动后怠速忽高忽低 (15)3.2.2 发动机起动后怠速高或怠速低 (15)3.2.3发动机怠速时开空调熄火 (18)第四章宝来发动机故障案例分析 (20)4.1大众宝来发动机怠速不稳的故障案例分析 (20)4.1.1宝来1.8AT怠速高案例分析 (20)4.1.2宝来1.8L怠速不稳，加速不良案例分析 (20)4.2大众宝来发动机动力不足的故障案例 (21)4.2.1宝来1.6L加速无力案例分析 (21)4.2.2宝来1.8L易熄火案例分析 (23)4.3大众宝来机油消耗大的案例分析 (23)结语 (26)参考文献 (27)致谢 (28)江阴职业技术学院毕业论文第一章概述1.1一汽大众宝来系列轿车简介中国第一辆为驾驶者量身定做的轿跑车是宝来轿车，各车型见图1.1a、b、c、d。

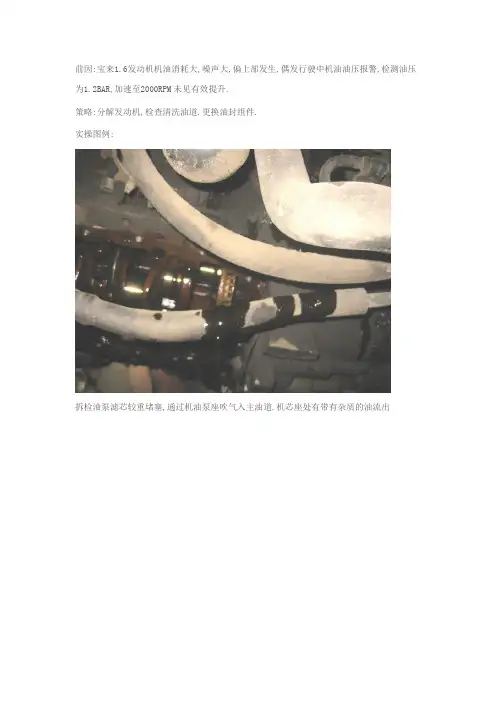

前因:宝来1.6发动机机油消耗大,噪声大,偏上部发生,偶发行驶中机油油压报警,检测油压为1.2BAR,加速至2000RPM未见有效提升.
策略:分解发动机,检查清洗油道.更换油封组件.
实操图例:
拆检油泵滤芯较重堵塞,通过机油泵座吹气入主油道,机芯座处有带有杂质的油流出
拆下机滤座,吹静从滤芯出管至单向阀的油道通路,确认单向阀的阀体有效抬起.
清理缸盖主油道保持油道畅通
检查缸盖平面度为0.03MM,小于标准值0.1MM.
由于更换新活塞环,等高(1.5MM)测量活塞环开口为0.5MM以上开口.超过标准值压缩环为0.2-0.4MM,油环0.25-0.5MM.
以缸径标准81.01为基准校量缸表,施加2MM预紧度对零,实测一,二缸为0.09MM偏差,三缸为0.13MM偏差.建议重新下缸套.
用千分表实测气门导管摆动量大于0.8MM.建议更换气门导管和气门.测量液压挺杆间隙小于标准值0.2MM.
测量活塞环的环横间隙为0.03MM,安装时注意环口朝向等.1环为桶形扭曲环,摆动性好;二环为NOSE形环,防上泵油现象.。
电控发动机故障诊断的基本方法
嘿，大家知道吗，电控发动机可是现代汽车的核心部件之一呀！那对于电控发动机故障诊断的基本方法，可真是超级重要呢！
首先说说具体的步骤和注意事项哈。
诊断的时候呢，就像医生看病一样，得一步一步来，可不能马虎！要先观察故障指示灯，看看有没有异常信号。
然后呢，利用专业的诊断工具读取故障码，这就好比是找到问题的线索。
接下来检查传感器和执行器，看看它们是不是正常工作。
在这个过程中呀，一定要细心再细心，就像走钢丝一样，稍有不慎可能就会出大问题呢！注意不要随意拆卸零件，不然可能会引发新的故障哦。
再说说这过程中的安全性和稳定性吧。
哎呀呀，这可太重要啦！就好比建房子，根基不稳可不行。
在诊断故障时，要确保操作规范，避免短路等危险情况发生。
只有保证了安全性和稳定性，才能让我们的诊断工作顺利进行呀，不然岂不是乱套啦！
那电控发动机故障诊断的基本方法有啥应用场景和优势呢？哇塞，那可多了去啦！不管是在汽车维修厂还是在路上遇到突发情况，都能派上大用场呢。
它的优势就在于能够快速准确地找到故障点，节省时间和成本呀。
这就好像有了一双火眼金睛，一下子就能把问题给揪出来！
我给大家讲个实际案例哈。
有一次一辆车开着开着突然熄火了，车主着急得不行。
维修师傅用这些方法，很快就发现是一个传感器出了问题，更换之后车子立马就好啦！你说厉不厉害？
总之呢，电控发动机故障诊断的基本方法真的是超级重要，是保障汽车正常运行的关键呀！大家可一定要重视起来哟！。
内燃机与配件0引言汽车电控发动机在汽车运行过程中的作用与心脏大脑对人类的作用无异。
在汽车的行驶过程中，一旦电控发动机出现问题将会威胁到驾驶员与乘客的安全，科学技术的发展使得汽车电控发动机在故障诊断方面已经实现了系统化与智能化，随着人们生活质量的提高，社会上的汽车数量也越来越多，汽车如今已经成为人们出行必不可少的交通工具之一，汽车电控发动机系统的故障检测与人类的生命财产安全息息相关，探究汽车电控发动机系统的故障诊断与维修技术，对人类社会的发展有着很重要的意义。
1汽车电控发动机的维修与诊断1.1电控发动机的故障诊断汽车电控发动机系统的故障诊断分为人工诊断与仪器诊断两种，故障诊断是通过一些相关的仪器仪表对汽车电控发动机系统进行相应的诊断。
人工诊断则是指技术人员通过自身的经验与感觉检测汽车的故障，从而进行维修[1]。
就目前市场上销售的汽车而言，基本上都有故障诊断系统，保证汽车故障的检测与维修，但是汽车的故障诊断系统在实际的运行当中也存在着一定的局限性，只能检测到系统相关的原件故障，对于其他部位诸如电气设备和线路故障等还无法检测，此时就需要人工诊断或采取专业的仪器，展开汽车电控系统的故障诊断工作。
1.2仪器诊断科学技术的发展已经让电控发动机在汽车领域实现了广泛的应用，但是相关的技术人员对于电控发动机系统还缺乏先进的理论经验与实践技能，社会的发展使得传统的电控发动机系统的维修检测手段不能满足当前的需求。
因此，在汽车电控发动机系统故障诊断与维修方面必须引进仪器诊断方式，通过不拆卸零件、使用专业设备检测相关参数波的方式，检测汽车的性能曲线，进一步判断汽车的故障，从而进行分析处理[2]。
科学技术的发展使得当代汽车电子化程度愈来愈高，电控技术的发展改变了汽车的结构与性能汽车，电控系统故障检测与判断的难度和汽车的等级成正比，因此电控发动机系统中的自诊系统能够快速的发现故障的问题所在，解决人工诊断所不能解决的难题，提高汽车故障检测的效率。
发动机检测流程
发动机检测流程通常包括以下步骤：
1. 检查发动机外观：检查发动机是否有明显的损坏或泄漏，并注意观察是否有异常磨损或腐蚀。
2. 检查发动机油液：检查发动机油液的颜色和清洁度，以确定是否需要更换或进行维护。
3. 检查发动机冷却液：检查冷却液的水平和质量，并确保没有泄漏或其他问题。
4. 检查火花塞：检查火花塞的外观和状况，如果出现破损、碳化或其他异常，则需要更换。
5. 检查汽缸压缩：使用压缩计测试每个汽缸的压缩情况，检查是否存在压力丧失或其他问题。
6. 检查进气系统：检查进气管道和空气滤清器是否有异物、油污或堵塞等情况，确保正常的空气流入发动机。
7. 检查燃油系统：检查燃油管道、喷油嘴和油泵等部件是否正常工作，并检查燃油是否纯净。
8. 检查排气系统：检查排气管道和催化转化器是否有损坏、漏气或其他问题。
9. 进行电子检测：使用故障诊断设备，对发动机的电子控制系统进行检测，检查是否有故障代码和其他问题。
10. 跑车试验：在安全的道路上，进行一段跑车试验，观察发动机的动力输出、响声和烟雾等情况，以确定是否有其他隐藏问题。
以上步骤可能会根据不同的车型和检测要求有所不同，具体的流程可以根据情况进行调整。
此外，建议定期进行发动机维护和检测，以确保发动机的正常运行和可靠性。
故障１增压压力失控导致进气软管崩开车型：宝来1.8T故障：用户反映车辆怠速不稳，车速最高到120km/h后再也上不去，且发动机噪声极大，在车内感到有飞机起飞一样的噪声，让人难以忍受。
检查：用诊断仪V A G1552进入发动机电控系统查询故障码为：17963—超过最大增压压力（偶发性故障）。
对发动机外观进行检查发现，与节气门连接的进气总管脱落。
分析：根据存储的故障码和进气软管（图1）脱落现象，可以判定增压压力确实过高。
进一步检查发现增压控制阀的真空管脱落，从而造成不能调节增压压力，由于增压压力过高致使进气软管崩开，并使得发动机功率下降。
排除：连接好增压控制阀的真空管和进气总管，经试车故障排除。
故障2中冷器损坏后发动机运转不稳车型：宝来1.8T故障：发动机运转不平稳。
检查：发现引起发动机运转不平稳的原因是1缸不工作，对该缸进行测量发现气缸压力只有340kpa。
询问用户得知，该车是事故车，涡轮增压系统的中冷器（图2）曾损坏。
分析：经分析认为涡轮增压系统的中冷器的塑料上盖碎片损坏后进入进气管，影响到气缸压力。
排除：拆检气缸盖发现进气管内有碎塑料片，这些碎塑料片导致气门关闭不严造成气缸压力过低。
故障3进气门油封泄漏导致严重亏机油车型：宝来1.8故障：发动机严重亏机油。
检查：该车行驶15000km做保养时用户反映亏机油，维修人员仔细检查未发现有机油渗漏之处，观察排气管有轻微的蓝烟排出，故认为缺失的机油是进入燃烧室被烧掉了。
由于该车用户急于用车，我们建议用户经常观察发动机机油尺油位。
车辆行驶到17500km时返回服务站，用户反映在这期间曾补加了近2L机油。
维修人员进行检查，当拆下火花塞时，发现火花塞有严重的积炭。
测量气缸压力，3缸压力低于正常值。
拆下缸盖检查发现，3缸活塞顶部及燃烧室、气门座圈有大量的积炭，当拆下3缸的进、排气门油封时，发现其中的1个进气门油封有严重的变形。
分析：由于该气门油封变形，导致密封不严，从而造成烧机油现象发生。
目录第一部分设计任务与调研 (1)第二部分设计说明 (2)第三部分设计成果 (11)第四部分结束语 (12)第五部分致谢 (13)第六部分参考文献 (14)第一部分设计任务与调研一、毕业设计的主要任务1掌握宝来TDI柴油发动机结构、工作原理分析；2.了解宝来TDI柴油发动机启动困难的故障原因分析；3.完成宝来TDI柴油发动机启动的故障诊断方案设计。
二、设计的思路、方法等1.通过检索相关专著、论文、汽车维修手册、培训材料等资料，收集与宝来TDI柴油发动机启动困难毕业设计相关的材料。
2.经过分析、归纳、整理，系统分析宝来TDI柴油发动机启动故障原因。
3.进行现场实践，对宝来TDI柴油发动机进行实车研究。
4.开展方案设计，通过系统分析法和现场验证，比较各种方案，逐步优化设计方案、明确设计故障诊断方案。
5.应用检验，验证故障分析诊断思路的逻辑性和有效性；结合宝来TDI柴油发动机维修实践进行检验，进一步修改完善设计，验证科学性与实用价值。
三、与本课题相关的资料参考以下书籍【1】李玉茂.宝来、捷达轿车故障实例与分析.北京：机械工业出版社，2008【2】徐西安.范志丹等.柴油发动机构造与维修.北京：北京理工大学出版社，2011 【3】孙凤英等.宝来轿车维修手册.北京：机械工业出版社，2003【4】邵恩坡等.柴油车使用维护.广州：广东科技出版社，2004【5】张永波.汽车故障诊断与维修.北京：北京邮电大学出版社，2013【6】鲁植雄.刘奕贯.大众车系维修体验.北京：电子工业出版社，2012四、调研的目的和总结通过调研,收集足够的、真实的和有效的专业信息,为本次毕业设计提供充分的理论基础及参考依据。
调研的部门为汽车企业、汽车公司、汽车专业人士等一切与本次毕业设计相关的单位或个人,获得的信息有些是学术性的，也有些是实用性的。
第二部分设计说明第1章宝来TDI柴油机的结构和工作原理1.1宝来TDI柴油发动机概况宝来TDI柴油发动机采用了最新的高压燃油喷射技术——泵喷射系统。
