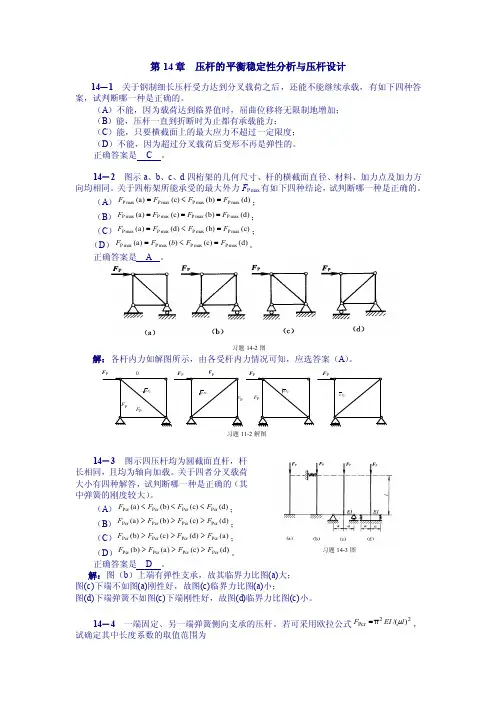

习题14-2图习题14-3图第14章 压杆的平衡稳定性分析与压杆设计14－1 关于钢制细长压杆受力达到分叉载荷之后，还能不能继续承载，有如下四种答案，试判断哪一种是正确的。

（A ）不能，因为载荷达到临界值时，屈曲位移将无限制地增加； （B ）能，压杆一直到折断时为止都有承载能力；（C ）能，只要横截面上的最大应力不超过一定限度； （D ）不能，因为超过分叉载荷后变形不再是弹性的。

正确答案是 C 。

14－2 图示a 、b 、c 、d 四桁架的几何尺寸、杆的横截面直径、材料、加力点及加力方向均相同。

关于四桁架所能承受的最大外力F Pmax 有如下四种结论，试判断哪一种是正确的。

（A ）)d ()b ()c ()a (max P max P max P max P F F F F =<=； （B ）)d ()b ()c ()a (max P max P max P max P F F F F ===； （C ）)c ()b ()d ()a (max P max P max P max P F F F F =<=；（D ）)d ()c ()()a (max P max P max P max P F F b F F =<=。

正确答案是 A 。

14－3 图示四压杆均为圆截面直杆，杆长相同，且均为轴向加载。

关于四者分叉载荷大小有四种解答，试判断哪一种是正确的（其中弹簧的刚度较大）。

（A ）)d ()c ()b ()a (Pcr Pcr Pcr Pcr F F F F <<<； （B ）)d ()c ()b ()a (Pcr Pcr Pcr Pcr F F F F >>>； （C ）)a ()d ()c ()b (Pcr Pcr Pcr Pcr F F F F >>>；（D ）)d ()c ()a ()b (Pcr Pcr Pcr Pcr F F F F >>>。

工程力学练习册学校学院专业学号教师姓名第一章静力学基础1-1 画出下列各图中物体 A ,构件 AB , BC 或 ABC 的受力图,未标重力的物体的重量不计,所有接触处均为光滑接触。

(a(b(c(d(e(f(g1-2 试画出图示各题中 AC 杆(带销钉和 BC 杆的受力图(a (b (c(a1-3 画出图中指定物体的受力图。

所有摩擦均不计, 各物自重除图中已画出的外均不计。

(a(b(c(d(e(f(g第二章平面力系2-1 电动机重 P=5000N ,放在水平梁 AC 的中央,如图所示。

梁的 A 端以铰链固定, 另一端以撑杆 BC 支持, 撑杆与水平梁的夹角为 30 0。

如忽略撑杆与梁的重量, 求绞支座 A 、 B 处的约束反力。

题 2-1图∑∑=︒+︒==︒-︒=P F F F F F FB A y A B x 30sin 30sin , 0030cos 30cos , 0解得 : N P F F B A 5000=== 2-2 物体重 P=20kN ,用绳子挂在支架的滑轮 B 上,绳子的另一端接在绞车D 上,如图所示。

转动绞车,物体便能升起。

设滑轮的大小及轴承的摩擦略去不计,杆重不计, A 、 B 、 C 三处均为铰链连接。

当物体处于平衡状态时,求拉杆 AB 和支杆BC 所受的力。

题 2-2图∑∑=-︒-︒-==︒-︒--=030cos 30sin , 0030sin 30cos , 0P P F F P F F FBC y BC AB x解得 :P F P F BC AB 732. 2732. 3=-=2-3 如图所示,输电线 ACB 架在两电线杆之间,形成一下垂线,下垂距离 CD =f =1m , 两电线杆间距离 AB =40m。

电线 ACB 段重 P=400N ,可近视认为沿 AB 直线均匀分布,求电线的中点和两端的拉力。

题 2-3图以 AC 段电线为研究对象,三力汇交NF NF F F F F F FC A GA y C A x 200020110/1tan sin , 0, cos , 0=======∑∑解得:ααα2-4 图示为一拔桩装置。

习题13-1图(a)第13章 弹性杆件位移分析与刚度设计13－1 直径d = 36mm 的钢杆ABC 与铜杆CD 在C 处连接，杆受力如图所示。

若不考虑杆的自重，试：1．求C 、D 二截面的铅垂位移；2．令F P1 = 0，设AC 段长度为l 1，杆全长为l ，杆的总伸长EA lF l 2P =∆，写出E 的表达式。

解：（1）4π)(4π)(2sN 2sN d E l F d E l F u u BC BC ABAB A C ++=947.236π41020030001010020001015002333=⨯⨯⨯⨯⨯+⨯⨯+=mm286.536π101054250010100947.24π)(2332cN =⨯⨯⨯⨯⨯⨯+=+=d E l F u u CD CD C D mm（2）A E l l F A E l F l l l EAl F C D AC c 12P s 12P 2P )(-+=∆+∆=∆=， 令l l 1=ηc s 11E E E ηη-+=s c sc )1(E E E E E ηη-+=13－2长为 1.2m 、横截面面积为31010.1-⨯m 2的铝制筒放置在固定刚块上，直径为15.0mm 的钢杆BC 悬挂在铝筒顶端的刚性板上，若二者轴线重合、载荷作用线与轴线一致，且已知钢和铝的弹性模量分别为E s = 200GPa ，E a = 70GPa ，F P = 60kN 。

试求钢杆上C 处位移。

习题13-2图m(a)A E kN kNx l l l l解：铝筒：a a P A E l F u u ABB A -=-（其中u A= 0）935.0101010.11070102.1106063333=⨯⨯⨯⨯⨯⨯⨯=-B u mm钢杆：50.4154π10200101.21060935.02333s s P =⨯⨯⨯⨯⨯⨯+=+=A E l F u u BC B C mm13－3 对于图a 、b 、c 、d 所示的坐标系，小挠度微分方程可写成EI M x w /d /d 22-=形式有以下四种。

习题13-4图 工程力学（静力学与材料力学）习题第13章 杆类构件的静力学设计13－1 关于低碳钢试样拉伸至屈服时，有如下结论：（A ）应力和塑性变形很快增加，因而认为材料失效；（B ）应力和塑性变形虽然很快增加，但不意味着材料失效；（C ）应力不增加塑性变形很快增加，因而认为材料失效；（D ）应力不增加塑性变形很快增加，但不意味着材料失效。

正确答案是 。

13－2 韧性材料应变硬化之后，材料的力学性能发生下列变化：（A ）屈服应力提高，弹性模量降低；（B ）屈服应力提高，韧性降低；（C ）屈服应力不变，弹性模量不变；（D ）屈服应力不变，韧性不变。

正确答案是 。

13－3 关于条件屈服应力有如下论述：（A ）弹性应变为0.2%时的应力值；（B ）总应变为0.2%时的应力值；（C ）塑性应变为0.2%时的应力值；（D ）弹性应变为0.2时的应力值。

正确答案是 。

13－4 螺旋压紧装置如图所示。

现已知工作所受的压紧力为F = 4kN ，旋紧螺栓螺纹的内径d 1 = 13.8mm ，固定螺栓内径d 2 = 17.3mm 。

两根螺栓材料相同，其许用应力][σ= 53.0MPa 。

试校核各螺栓之强度是否安全。

13－5 现场施工中起重机吊环的每一侧臂AB 和BC ，均由两根矩形截面杆组成，连接处A 、B 、C 均为铰链，如图所示。

已知起重载荷F P = 1200kN ，每根矩形杆截面尺寸比例为b /h = 0.3，材料的许用应力][σ= 78.5MPa 。

试设计矩形杆的截面尺寸b 和h 。

13－6 图示结构中BC 和AC 都是圆截面直杆，直径均为d = 20mm ，材料都是Q235钢，其许用应力][σ= 157 MPa 。

试求该结构的许可载荷。

（有人说：根据垂直方面的平衡条件，有P N N 45cos 30cos F F F AC BC =︒+︒，然后将])[4/(2N σπd F BC =，])[4/(2N σπd F AC =代入后即可得许可载荷，这种解法对吗？为什么？）习题13-5图习题13-7图 习题13-8图 习题13-9图13－7 图示汽缸内径D = 560mm ，内压p = 2.5MPa，活塞杆直径d = 100mm ，所以用材料的屈服应力s σ= 300MPa 。

工程力学习题集2009年11月第一章习题1.1 画出图 1.1(a) ～ (f) 中各物体的受力图。

未画重力的物体 , 质量均不计 , 所有接触处均为光滑接触。

1.2 画出图 1.2 所示各物体系中各物体的受力图。

未画重力的物体 , 质量均不计 , 所有接触处均为光滑接触。

1.4 如图 1.4 所示矩形搁板ABCD 可绕轴线AB 转动，M 、K 均为圆柱铰链 , 搁板用DE 杆支撑于水平位置，撑杆DE 两端均为铰链连接，搁板重为W ，试画出搁板的受力图。

1.5 图 1.5 所示为一水轮机简图，巳知使水轮机转动的力偶矩M z ，在锥齿轮B 处的力分解为三个分力：圆周力F t 、轴向力F a 、径向力F r ，试画出水轮机的受力图。

第二章习题2.1 已知图 2.1 中，F 1 = 150N ，F 2 = 200N 及F 3 = l00N 。

试用图解法及解析法求这四个力的合力。

2.2 起重用的吊环如题图 2.2 所示，侧臂AB 及AC 均由两片组成，吊环自重可以不计，起吊重物P =1200KN ，试求每片侧臂所受的力。

2.3 图示梁在A 端为固定铰支座，B 端为活动铰支座，P =20KN 。

试求在图示两种情形下A 和B 处的约束反力。

2.4 图示电动机重 W=5KN ，放在水平梁AC 的中间，A 和B 为固定铰链，C 为中间铰链，试求A 处的约束反力及杆BC 所受的力。

2.5 简易起重机用钢绳吊起重量G =2000N 的重物。

各杆的自重、滑轮的自重和尺寸都忽略不计，试求杆AB 和AC 受到的力。

假定A 、B 、C 三处可简化为铰链连接。

2.6 重为G =2KN 的球搁在光滑的斜面上，用一绳把它拉住。

巳知绳子与铅直墙壁的夹角为30 0 ，斜面与水平面的夹角为15° ，试求绳子的拉力和斜面对球的约束反力。

2.7 压榨机构如图所示，杆AB 、BC 自重不计，A 、B 、C 都可看作为铰链连接，油泵压力P =3KN ，方向水平。

工程力学练习册学校学院专业学号教师姓名第一章静力学基础 1第一章静力学基础1-1 画出下列各图中物体A，构件AB，BC或ABC的受力图，未标重力的物体的重量不计，所有接触处均为光滑接触。

（a）（b）（c）2 第一章静力学基础（d）（e）（f）（g）第一章静力学基础 3 1-2 试画出图示各题中AC杆（带销钉）和BC杆的受力图（a）（b）（c）（a）4 第一章静力学基础1-3 画出图中指定物体的受力图。

所有摩擦均不计，各物自重除图中已画出的外均不计。

（a）第一章静力学基础 5 （b）（c）（d）6 第一章静力学基础（e）第一章静力学基础7 （f）（g）8 第二章 平面力系第二章 平面力系2-1 电动机重P=5000N ，放在水平梁AC 的中央，如图所示。

梁的A 端以铰链固定，另一端以撑杆BC 支持，撑杆与水平梁的夹角为30 0。

如忽略撑杆与梁的重量，求绞支座A 、B 处的约束反力。

题2-1图∑∑=︒+︒==︒-︒=PF F FF F F B A yA B x 30sin 30sin ,0030cos 30cos ,0解得: N P F F B A 5000===2-2 物体重P=20kN ，用绳子挂在支架的滑轮B 上，绳子的另一端接在绞车D 上，如第二章 平面力系 9图所示。

转动绞车，物体便能升起。

设滑轮的大小及轴承的摩擦略去不计，杆重不计，A 、B 、C 三处均为铰链连接。

当物体处于平衡状态时，求拉杆AB 和支杆BC 所受的力。

题2-2图∑∑=-︒-︒-==︒-︒--=030cos 30sin ,0030sin 30cos ,0P P F FP F F F BC yBC AB x解得: PF P F AB BC 732.2732.3=-=2-3 如图所示，输电线ACB 架在两电线杆之间，形成一下垂线，下垂距离CD =f =1m ，两电线杆间距离AB =40m 。

电线ACB 段重P=400N ，可近视认为沿AB 直线均匀分布，求电线的中点和两端的拉力。

第十三章思考题：13-1 何谓失稳？何谓稳定平衡与不稳定平衡？何谓临界载荷？13-2何谓临界应力？欧拉公式的适用范围？13-3当压杆的临界应力大于材料的比例极限时，采用何种方式计算压杆的临界应力？ 13-4如何提高压杆的稳定性？13-5压杆的稳定条件？习题：13-1图示托家中，CD 杆视为刚性杆，AB 杆直径d =40mm ，长度l =800mm ，材料为Q235.试求：（1）托架的临界载荷cr F ；（2）若已知F =60KN ，AB 杆规定的稳定安全系数2=st n ，试校核托架的稳定性。

题13-1图13-2某内燃机挺杆为空心圆截面，D =10mm ，d =7mm ，两端都是球形支座。

挺杆承受载荷F =1.4KN,材料为Q235钢，E =206GPa,杆长l =45.6cm ，取规定稳定安全系数st n =3，校核挺杆的稳定性。

13-3图示结构中，横梁AB 为T 形截面铸铁梁，[]MPa t 40=σ，[]MPa c 120=σ，4800cm I z =，mm y 501=，mm y 902=，O 为形心。

CD 杆为mm mm 5030⨯的矩 形截面，材料为Q235钢，若取3=st n ，m l 1=，试求此结构的许可载荷[]F 。

题13-3图13-4图示工字钢立柱，A 端自由、B 端固定，顶部轴向载荷F=200KN ，材料为 Q235钢，[]M P a 160=σ，在立柱中点处开有直径d =70mm 的圆孔，试选择工字钢的型号。

题13-4图13-5图示结构中，AB 为b =40mm, h =60mm 的矩形截面梁，AC 及CD 为d =40mm 的圆形截面杆，l =1m ，材料均为Q235钢，若取强度安全系数n =1.5，规定稳定安全系数st n =4，试求许可载荷[]F 。

题13-5图第十三章答案13-1 （1）KN F cr 109=（2）不满足稳定条件13-2 358.2〈=n 不满足稳定条件13-3 []KN F 4.6=13-4 25a 工字钢13-5 []KN F 5.7=第十四章思考题：14-1 何为交变应力？试举工程实例说明？14-2交变应力时材料发生破坏的原因是什么？疲劳断口有什么特点？14-3何为循环特征？在一次应力循环中的σm、σa、σmax、σmin之间有何关系？14-4何为材料的持久极限？简述通过实验方法测定材料的疲劳极限的过程？14-5每一种材料是否只有一个疲劳极限？由此得到什么体会？14-6影响构件疲劳极限的主要因素有哪些？如何提高构件的疲劳极限？14-7在对称交变循环应力、非对称交变循环应力及弯扭组合交变应力作用下，如何进行构件的疲劳强度计算？14-8线性累积损伤理论的基本假设是什么？复习题：14-1 试分别计算下图所示各交变应力的平均应力，应力幅度和循环特征r。

工程力学(天津大学)第13章答案(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--习 题 解 答13?1 木制构件中的单元体应力状态如图所示，其中所示的角度为木纹方向与铅垂线的夹角。

试求：（l ）平行于木纹方向的切应力； （2）垂直于木纹方向的正应力。
