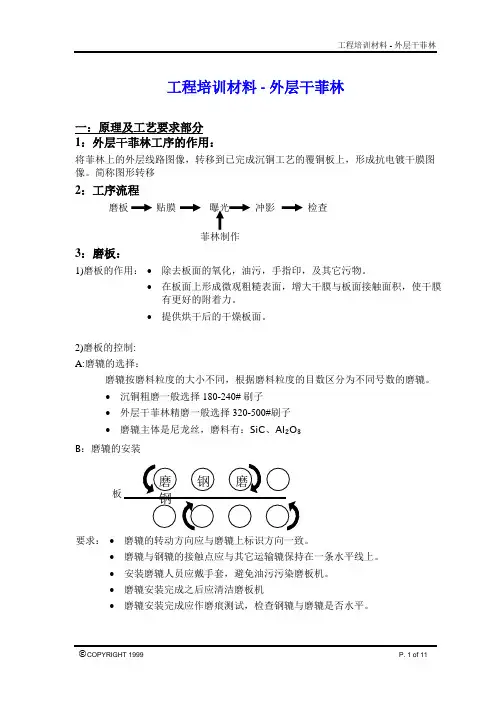

工程培训材料 - 外层干菲林一：原理及工艺要求部分1：外层干菲林工序的作用：将菲林上的外层线路图像，转移到已完成沉铜工艺的覆铜板上，形成抗电镀干膜图像。
简称图形转移2：工序流程磨板贴膜曝光冲影检查菲林制作3：磨板：1)磨板的作用：∙除去板面的氧化，油污，手指印，及其它污物。
∙在板面上形成微观粗糙表面，增大干膜与板面接触面积，使干膜有更好的附着力。
∙提供烘干后的干燥板面。
2)磨板的控制:A:磨辘的选择：磨辘按磨料粒度的大小不同，根据磨料粒度的目数区分为不同号数的磨辘。
∙沉铜粗磨一般选择 180-240# 刷子∙外层干菲林精磨一般选择320-500#刷子∙磨辘主体是尼龙丝，磨料有：SiC、AI2O3B：磨辘的安装要求：∙磨辘的转动方向应与磨辘上标识方向一致。
∙磨辘与钢辘的接触点应与其它运输辘保持在一条水平线上。
∙安装磨辘人员应戴手套，避免油污污染磨板机。
∙磨辘安装完成之后应清洁磨板机∙磨辘安装完成应作磨痕测试，检查钢辘与磨辘是否水平。
C：磨痕测试为什么要做磨痕测试：磨痕测试结果可以直接反映磨板机工作情况，根据磨痕测试结果可以分析到：∙钢辘与磨辘是否平行∙磨辘是否到使用寿命∙功率表数据是否有太大偏差∙避免磨板过度或磨板不良D：磨板后板面质量检查∙目检板面是否有氧化、水迹、污物∙水膜测试：测试方法，取板面清洁处理后的板，用水浸湿垂直放置，用秒表测量水腊膜破裂的时间(15秒)。
∙板面粗糙度；一般用目视法估计，较少用科仪器检测∙粗糙度由：磨刷材料，磨料粒度，磨板时的功率等共同决定。
4、无尘房的控制A：无尘房需控制的条件：温度(21+/-3)、湿度(55+/-5%)、压力(正压)、空气中尘粒含量、光线。
B：为什么无尘房要控制温度？1.干膜的存放需要控制温度，温度过高干膜容易融边，另外温度高，干膜溶剂挥发影响贴膜效果。
2.黄菲林尺寸稳定性受温度的影响；温度对黄菲林影响：(10-20)*10-6/o C例如长度为24”的菲林，温度升高10o C，长度约增加24*1000*(10-20)*10-6 = 0.24-0.48 mil/o CC：为什么无尘房要控制湿度？1.黄菲林尺寸稳定性受湿度的影响，湿度对黄菲林影响：(15-25)*10-6/%RH例如长度为24”菲林，相对湿度增加1%RH，长度约增加：24*1000*(15-25)mil*10-6=0.36-0.6 mil/%RH2.干膜儲存需要控制一定的湿度D：无尘房空气中尘粒含量尘粒含量是通常是指1ft3的空气中含有0.5μm以上尘埃个数，做为表达单位，如100个以下称 class100 (现公司尘量为class1万)。
