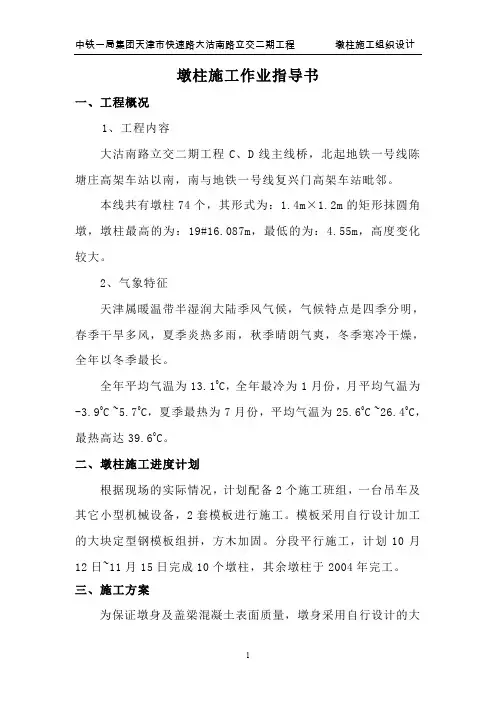

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==墩柱作业指导书篇一：墩柱施工作业指导书贵阳市至安顺平坝城市主干道（党武至湖潮段）I标段墩柱施工作业指导书编制：陈振文复核：朱治林审核：刘树赞日期：201X-10-15目录1编制目的 .................................................................. .......................... - 1 - 2编制依据 .................................................................. .......................... - 1 - 3工程概况 .................................................................. .......................... - 1 - 4适用范围 .................................................................. .......................... - 2 - 5施工工艺流程 .................................................................. ................... - 2 - 5.1施工工艺 .................................................................. ................... - 2 - 5.2施工准备 .................................................................. ................... - 3 - 5.3钢筋制作与安装 .................................................................. ........ - 4 - 5.4模板安装 .................................................................. ................... - 4 - 5.5混凝土浇筑................................................................... ............... - 5 - 5.6 混凝土养护 .................................................................. ............... - 6 - 5.7 模板拆除 .................................................................. ................... - 6 - 6施工质量标准 .................................................................. ................... - 6 - 6.1 钢筋 .................................................................. .......................... - 6 - 6.2 模板 .................................................................. .......................... - 7 - 6.3 墩柱混凝土 ........................................................................ ......... - 7 - 7脚手架的搭设 .................................................................. ................... - 7 - 7.1工艺流程 .................................................................. ................... - 8 - 7.2 搭设要求................................................................... ................... - 8 - 7.3脚手架拆除................................................................... ............... - 9 -贵阳市至安顺平坝城市主干道（党武至湖潮段）I标段墩柱施工作业指导书8施工安全保证措施 .................................................................. ........... - 9 - 8.1模板的安装和拆除 .................................................................. ...- 10 - 8.2 高处作业 .................................................................. ..................- 10 - 8.3 安全技术措施 .................................................................. ..........- 10 - 8.4 安全预防措施 .................................................................. ..........- 10 - 9、文明施工及环境保护措施 ............................................................. - 10 -墩柱施工作业指导书1编制目的为确保本标段墩柱工程质量和施工安全，规范现场施工管理及作业程序和过程控制标准，指导施工人员在墩柱施工过程中严格按照设计要求、规范规程及质量验收标准进行施工。

2编制依据2.1党湖路1标段道路工程设计图； 2.2相关规范和标准等文件；2.3《公路桥涵施工技术规范》 JTG F10-201X 2.4《城市桥涵设计规范》 CJJ 11-201X2.5《城市桥梁工程施工及质量验收规范》 CJJ2 -201X 2.6《混凝土结构工程施工质量验收规范》GB50204-201X 2.7《钢筋焊接及验收规程》（JGJ18-96）3工程概况贵阳市党武至湖潮道路工程位于贵阳市花溪区栋青路与甲秀南路交接处。

本标段为1标，标段内有主线桥1座，跨线桥4座，人行天桥1座，人行地下通道5座。

本标段内设计墩柱总数为23个，其中1.3米圆柱墩19个，1.0x0.85m薄壁花瓶墩3个，1.4x0.5m方柱1个。

桥墩结构、柱高设计情况详见下表：桥梁结构形式统计表贵阳市至安顺平坝城市主干道（党武至湖潮段）I标段墩柱施工作业指导书4适用范围本作业指导书适用于贵阳市至安顺平坝城市主干道（党武至湖潮段）Ⅰ标段。

5施工工艺流程5.1施工工艺墩柱施工工艺流程见下“墩柱模板断面图及墩柱施工工艺流程图”。

墩柱模板断面图篇二：墩柱作业指导书墩柱施工作业指导书一、编制依据1、咸阳西立交特大桥第四册（图号：西宝客专施桥（特）01-01-04）；2、四支渠中桥第一册（图号：西宝客专施桥（中）02-01）。

3、漆水河特大桥第一册（图号：西宝客专施桥（特）01-02-01）4、圆端实体桥墩（图号：桥通（201X）-4301-Ⅲ）5、圆端实体桥墩（图号：桥通（201X）-4301-Ⅳ）6、《客运专线铁路桥涵工程施工质量验收暂行标准》、《客运专线铁路桥涵工程施工技术指南》、《铁路混凝土工程施工质量验收补充标准》二、编制目的明确墩柱作业的工艺流程、操作要点和相应的工艺标准，指导、规范墩柱施工，确保施工质量。

二、编制范围DK511+803.86 ~527+500范围内所有桩基施工三、墩柱施工方案1、工艺流程（1）组织机械、设备及人员进场。

（2）施工用水、用电及便道等有关临时工程满足施工需要。

（3）进场材料满足连续施工的要求，并通过原材料检验合格。

（4）墩身施工前，应将墩身范围内承台基础顶面浮浆凿除，冲洗干净，整修连接钢筋。

检查墩柱预埋钢筋偏位情况，如有钢筋位于轮廓线外，影响模型安装，须处理。

（5）放样按照基线控制网及桥墩设计坐标，用全站仪放出墩柱纵、横轴线，确定墩柱的中心位置，并报请监理工程师进行复测。

经校核无误后，根据纵横轴线，在承台混凝土顶面用墨线标出墩身的外轮廓线。

（6）支架搭设在安装上部钢筋及拼装模板时，为保证施工安全和操作方便，须搭设双排钢管脚手架。

脚手架上的爬梯必须搭设木板，木板上必须设置防滑条。

搭设脚手架时每根立杆底部应设置底座或垫板，脚手架搭设设纵、横向扫地水平杆距地面20～30cm，钢管的纵横向间距均为 1.2m，并设置斜撑以增加支架的整体稳定性。

脚手架设置足够和牢固的拉结点，不得随意加大脚手杆距离或不设拉结，脚手架外挂防护立网，并随施工升高而升高，脚手板铺平，在脚手架搭设过程中要及时设置连接杆、剪刀撑，钢管脚手架搭设完成后须拉设四周缆风绳锚固，避免脚手架的变形、倾倒。

3、钢筋施工钢筋采用集中加工，现场绑扎。

（1）钢筋加工钢筋在加工棚下料、制作，运至现场绑扎安装。

加工前，先核对下料钢筋的品种规格、数量、尺寸，并计算下料长度；下料时先下长料，后下短料；钢筋加工尤其是钢筋弯曲先按1:1比例放大样制作样板，经检查符合设计要求后再成批加工。

钢筋切断采用切割机，严禁用气割设备或电焊设备烧断钢筋。

将钢筋量好长度，准确放在切断机刀口位置，起动切断机将钢筋切断。

钢筋下料时应根据钢筋编号和供料尺寸的长短统筹安排减少钢筋的损耗。
